| Утвержден и введен в действие Постановлением Госстандарта СССР от 20 февраля 1987 г. N 298 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР КОТЛЫ ОТОПИТЕЛЬНЫЕ ВОДОГРЕЙНЫЕ ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬЮ ДО 100 кВт ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ Heating
hot-water boilers with capacity to 100 kW. General
specifications ГОСТ 20548-87 Группа Е21 ОКП 49 3111, 49 3112 Срок действия с 1 января 1988 года до 1 января 1993 года ИНФОРМАЦИОННЫЕ
ДАННЫЕ 1. Разработан и внесен Министерством
промышленности строительных материалов СССР. Разработчики: А.Я. Носовицкий,
канд. техн. наук (руководитель темы), Ф.И. Легомина, И.Б. Маргулис, Г.М. Невструева,
Л.Г. Литвак. 2. Утвержден и введен в действие
Постановлением Государственного комитета СССР по стандартам от 20.02.1987 N
298. 3. Срок первой проверки - 1992 г.,
периодичность проверки - 5 лет. 4. Взамен ГОСТ 20548-81 и ГОСТ 22451-83. 5. Ссылочные нормативно-технические
документы ───────────────────────────────────────────┬────────────────────── Обозначение НТД, на который дана ссылка │ Номер пункта ───────────────────────────────────────────┼────────────────────── ГОСТ 2.601-68 │4.1 ГОСТ 9.014-78 │7.3 ГОСТ 9.032-74 │2.10, 6.5 ГОСТ 9.104-79 │2.10 ГОСТ 9.402-80 │2.9 ГОСТ 12.1.028-80 │6.8 ГОСТ 27.410-87 │6.6 ГОСТ 2405-88 │6.1 ГОСТ 2991-85 │7.6 ГОСТ 6357-81 │2.6 ГОСТ 8828-75 │7.4 ГОСТ 9569-79 │7.4 ГОСТ 10198-78 │7.6 ГОСТ 12082-82 │7.4 ГОСТ 12969-67 │7.1 ГОСТ 14192-77 │7.10 ГОСТ 15150-69 │2.2, 7.3, 7.8 ГОСТ 15846-79 │7.9 ГОСТ 23170-78 │7.5, 7.7 ГОСТ 23337-78 │6.8 ГОСТ 26358-84 │2.4, 6.3 6. Переиздание (декабрь 1989 г.) с
Изменением N 1, утвержденным в сентябре 1989 г. (ИУС 1-90). Настоящий стандарт
распространяется на отопительные водогрейные котлы (далее - котлы) номинальной теплопроизводительностью до 100 кВт, с рабочим давлением
воды до 0,4 <*> МПа и максимальной температурой воды на выходе из котла
до 95 °C, предназначенные для теплоснабжения индивидуальных жилых домов и
зданий коммунально-бытового назначения, оборудованных системами водяного
отопления с естественной или принудительной циркуляцией и горячего
водоснабжения. -------------------------------- <*> По заказу потребителя до 0,5
МПа. Стандарт не распространяется на
конденсационные котлы. (Измененная
редакция, Изм. N 1). 1. ТИПЫ И ОСНОВНЫЕ
ПАРАМЕТРЫ 1.1. Котлы подразделяются на: универсальные - работающие при соответствующем переоборудовании на твердом (одного
или нескольких видов), жидком или газообразном топливе; специализированные - работающие на одном
или нескольких видах топлива с применением однородного способа сжигания. 1.2. Номинальную теплопроизводительность
и массу котлов, рабочее давление воды устанавливают в технических условиях на
конкретные котлы. Номинальную теплопроизводительность стальных котлов
следует выбирать из ряда: 10,0; 12,5; 16,0; 20,0; 25,0; 31,5; 40,0;
50,0; 63,0; 80,0; 100,0 кВт. Допускаемые отклонения номинальной
теплопроизводительности +/- 10%. Коэффициент полезного действия котлов,
работающих в режиме отопления, должен быть не менее определенного по графикам на черт. 1 - 5. При оснащении котла водоподогревателем
допускается снижение этого значения не более чем на 2%. (Измененная

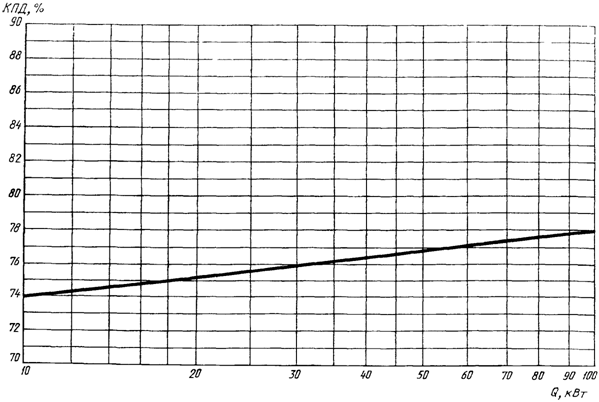

редакция, Изм. N 1). График зависимости КПД котлов для сжигания жидкого топлива и газа, оборудованных горелками с принудительной подачей воздуха, от теплопроизводительности
Черт. 1 График зависимости КПД котлов, оборудованных атмосферными горелками дли сжигания газа, от теплопроизводительности
Черт. 2 График зависимости КПД котлов для сжигания антрацита от теплопроизводительности
Черт. 3 График зависимости КПД котлов для сжигания каменного угля с выходом летучих до 17% от теплопроизводительности
Черт. 4 График зависимости КПД котлов для сжигания каменного и бурого угля с выходом летучих от 17 до 50% от теплопроизводительности
Черт. 5 1.3. Разрежение за котлом должно быть не
более: 25 Па - для котлов теплопроизводительностью
до 25 кВт включительно; 40 Па - для котлов теплопроизводительностью
свыше 25 кВт. 1.4. Объемное содержание оксида углерода
и оксидов азота (в пересчете на Таблица 1а ───────────┬────────────────────────────────────────────────────── Вид топлива│ Содержание, мг/м3 ├───────────────────────────┬────────────────────────── │ оксида углерода CO │ оксидов азота в пересчете │ │ на NO │ │ 2 ├─────────────┬─────────────┼─────────────┬──────────── │с 01.01.1990 │с 01.01.1991 │с 01.01.1990 │с 01.01.1991 │до 01.01.1991│ │до 01.01.1991│ ───────────┼─────────────┼─────────────┼─────────────┼──────────── Легкое │ 137 │ 115 │ 287 │ 229 жидкое │ │ │ │ ───────────┼─────────────┼─────────────┼─────────────┼──────────── Природный │ │ 119 │ │ газ, сжи- │ │ │ │ гаемый: │ │ │ │ в атмос-│ 156 │ │ 300 │ 240 ферных │ │ │ │ горелках │ │ │ │ ├─────────────┤ ├─────────────┼──────────── в горел-│ 111 │ │ 180 │ 144 ках с при- │ │ │ │ нудительной│ │ │ │ подачей │ │ │ │ воздуха для│ │ │ │ горения │ │ │ │ ───────────┼─────────────┴─────────────┼─────────────┼──────────── Антрацит │ 10000 │ - │ - Каменный │ 24000 │ - │ - уголь с вы-│ │ │ ходом лету-│ │ │ чих до 17% │ │ │ Каменный и│ 48000 │ - │ - бурый уголь│ │ │ с выходом │ │ │ летучих от │ │ │ 17 до 50% │ │ │ (Измененная
редакция, Изм. N 1). 1.5. Температура наружных поверхностей
котла должна быть не более: 50 °C - боковых и верхних стенок; 80 °C - передней и задней стенок; 120 °C - дверец; 45 °C - ручек дверец. Температура пола под котлом должна быть
не более 70 °C. 1.6. Продолжительность рабочего цикла
универсальных котлов должна быть, не менее: 8 ч - при сжигании антрацита и каменного
угля с выходом летучих до 17%; 6 ч - при сжигании каменного и бурого
углей с выходом летучих до 50%. Продолжительность рабочего цикла
специализированных котлов должна быть, не менее: 12 ч - при сжигании антрацита и каменного
угля с выходом летучих до 17%; 8 ч - при сжигании каменного и бурого
углей с выходом летучих до 50%. 1.7. (Исключен, Изм.
N 1). 2. ТЕХНИЧЕСКИЕ
ТРЕБОВАНИЯ 2.1. Котлы следует изготовлять в
соответствии с требованиями настоящего стандарта по рабочим чертежам,
утвержденным в установленном порядке. 2.2. Котлы следует изготовлять в
климатическом исполнении УХЛ, категории 4.2 по ГОСТ 15150-69. (Измененная
редакция, Изм. N 1). 2.3. (Исключен, Изм.
N 1). 2.4. Технические требования к отливкам из
серого чугуна - по ГОСТ 26358-84. Лицевая сторона гнутых и штампованных
деталей кожуха и дверец котла не должна иметь трещин, надрывов, складок,
заусенцев, острых кромок. 2.5. Требования к газоплотности
чугунных котлов устанавливают в технических условиях. 2.6. Патрубки и отводы для присоединения
котлов к системе отопления должны быть с условным проходом 50 мм. Для котлов теплопроизводительностью
до 20,0 кВт допускаются патрубки и отводы с условным проходом 40 мм. Патрубки и отводы должны иметь трубную
цилиндрическую резьбу по классу B ГОСТ 6357-81. 2.7. Стальные котлы, пакеты секций и
отводы чугунных котлов должны быть прочными и герметичными при рабочем
давлении. 2.4 - 2.7. (Измененная
редакция, Изм. N 1). 2.8. Дверцы, вращающиеся по вертикальной
оси, должны открываться на угол не менее 100°. (Измененная
редакция, Изм. N 1). 2.9. Подготовка наружных поверхностей
деталей и узлов перед окраской - по ГОСТ 9.402-80. 2.10. Класс и термостойкость покрытий при
эксплуатации по группе УХЛ 4 ГОСТ 9.104-79 котлов, предназначенных для
розничной продажи, должны соответствовать указанным в табл. 4; котлов для
внерыночного потребления - устанавливают по согласованию между изготовителем и
потребителем. Таблица 4 <*> ───────────────────────┬───────────────────┬────────────────────── Окрашиваемая наружная │ Класс покрытия │ Условия эксплуатации поверхность котла │ по ГОСТ 9.032-74 │ по ГОСТ 9.032-74 │ │ (в части воздействия │ │ особых сред) ───────────────────────┼───────────────────┼────────────────────── Кожух │ IV │ - Дверцы │ VII │ 120 °C Остальные поверхности │ VII │ 80 °C -------------------------------- <*> Таблицы 1 - 3. (Исключены, Изм. N 1). 2.11. Диапазон регулирования теплопроизводительности котла, если он не оговорен
техническими условиями, должен составлять от 35 до 110% номинального значения
при сжигании углей с выходом летучих до 17%, от 50 до 110% при сжигании других
видов твердого топлива. Котлы, работающие на газообразном и
жидком топливах, должны иметь автоматическое регулирование мощности. Диапазон
регулирования устанавливается в технических условиях на конкретное горелочное
устройство. 2.12. Котлы должны иметь следующие
показатели надежности: установленная безотказная наработка -
22000 ч календарного срока эксплуатации; средний срок службы чугунных котлов - 25
лет, стальных котлов - 15 лет. Критерии отказа - нарушение прочности и
герметичности котла, не являющиеся результатом прогара поверхности нагрева. Критерий предельного состояния - прогар
поверхности нагрева. 2.10 - 2.12. (Измененная
редакция, Изм. N 1). 3. ТРЕБОВАНИЯ
БЕЗОПАСНОСТИ 3.1. Конструкция, монтаж и эксплуатация
котлов, работающих на газообразном топливе, во всех случаях, кроме установки их
в индивидуальных жилых домах, должны соответствовать "Правилам
безопасности в газовом хозяйстве", утвержденным Госгортехнадзором СССР. (Измененная
редакция, Изм. N 1). 3.2. Эксплуатация котлов должна
осуществляться согласно "Типовым правилам пожарной безопасности для жилых
домов, гостиниц, общежитий, зданий административных учреждений и индивидуальных
гаражей", утвержденным МВД СССР. 3.3. Котлы, предназначенные для работы на
жидком и газообразном топливах, должны быть оборудованы автоматикой,
отключающей их в случаях, установленных техническими условиями на горелочные
устройства. 3.4. Поверхности нагрева должны быть
доступны для очистки от зольных и сажистых отложений. 3.5. Уровень звука в контрольных точках
при работе котлов, оборудованных дутьевыми топливосжигающими
устройствами, насосами для принудительной циркуляции воды, не должен превышать
80 дБА. 3.3 - 3.5. (Измененная редакция, Изм N 1). 3.6. Материал для декоративно-защитного
покрытия должен быть разрешен к применению санитарно-эпидемиологической службой
Министерства здравоохранения СССР. 4. КОМПЛЕКТНОСТЬ 4.1. В комплект котла должны входить: термометр для измерения температуры воды
или указатель температуры воды; вспомогательные приспособления и
инструмент в соответствии с ведомостью ЗИП по ГОСТ 2.601-68; комплект автоматики для котлов,
оснащенных системой автоматического регулирования; эксплуатационная документация,
разработанная в соответствии с требованиями ГОСТ 2.601-68. (Измененная
редакция, Изм. N 1). 4.2. Допускается включать по согласованию
с потребителем в комплект котлов водоподогреватель
для горячего водоснабжения и расширительный бачок. 4.3. Универсальные котлы следует
комплектовать для работы на одном виде топлива. По согласованию с потребителем следует
комплектовать котлы для работы на двух видах топлива, включая горелочное
устройство. 5. ПРАВИЛА ПРИЕМКИ 5.1. Для проверки соответствия котлов
требованиям настоящего стандарта изготовитель должен проводить приемочный
контроль и периодические испытания. 5.2. Сплошной приемочный контроль следует
проводить на соответствие требованиям пп. 2.1 (в
части правильности сборки), 2.4 - 2.9; 2.10 (в части класса покрытий), 4.1 -
4.3; 7.1 - 7.6. При изготовлении котлов с раздельной
упаковкой панели кожуха и пакетов секций с комплектующими
необходимо проводить контрольную сборку котлов в количестве не менее 1% сменной
выработки на соответствие п. 2.1. Выборочный контроль (5% сменной
выработки) следует проводить на соответствие требованиям п. 2.1 (в части
размеров сборочных единиц и деталей). Результаты выборочных испытаний
распространяют на всю сменную выработку. 5.3. Периодические испытания следует проводить
не реже одного раза в 3 года на соответствие требованиям пп.
1.2 - 1.6; 2.11; 2.12; 3.1 - 3.6. Испытаниям подвергают один котел, прошедший
приемочный контроль. 5.4. Соответствие котла требованиям п.
5.3 подтверждается протоколами государственных испытательных центров и
подразделений. 5.2 - 5.4. (Измененная
редакция, Изм. N 1). 6. МЕТОДЫ ИСПЫТАНИЙ 6.1. Прочность и герметичность стальных
котлов, пакетов секций и отводов чугунных котлов (п. 2.7) проверяют при
гидравлических испытаниях пробным давлением, равным полуторакратному рабочему
давлению, но не менее 0,2 МПа до установки кожуха и теплоизоляции. Допускается
проводить пневматические испытания тем же пробным давлением. Время испытаний - не менее 5 мин. Испытания следует проводить на стенде,
оборудованном двумя манометрами (один из которых контрольный) по ГОСТ 8625-77
или ГОСТ 2405-80 класса точности от 1,5 до 2,5 с пределом измерений 1,0 МПа и
реле времени, сигнализирующим об истечении интервала времени. При гидравлическом испытании должно быть
обеспечено удаление воздуха из внутренней плоскости секций. 6.2. Стальной котел, пакеты секций и
отводы чугунных котлов считают выдержавшими испытания, если не обнаружено:
признаков разрыва, течи, слезок и потения в сварных соединениях и на основном
металле, видимых остаточных деформаций, падения давления. 6.3. Соответствие котлов требованиям
рабочих чертежей (п. 2.1), отсутствие дефектов на лицевой стороне гнутых и
штампованных деталей (п. 2.4), комплектность (пп. 4.1
- 4.3), содержание таблички (пп. 7.1 и 7.2),
консервацию и упаковку (пп. 7.3 - 7.6), транспортную
маркировку (п. 7.10) проверяют визуально. Контроль отливок из чугуна (п. 2.4) - по
ГОСТ 26358-84. 6.4. Величину условных проходов, размер и
класс точности резьбы на патрубках и отводах (п. 2.6), угол открывания дверец
(п. 2.8) проверяют универсальными и специальными средствами измерения. 6.2 - 6.4. (Измененная
редакция, Изм. N 1). 6.5. Внешний вид покрытий (п. 2.10)
контролируют по ГОСТ 9.032-74. 6.6. Испытания по пп.
1.2 - 1.6; 2.2; 2.11; 3.1 - 3.4 следует проводить по методике, утвержденной в
установленном порядке. Проверку показателей надежности (п. 2.12) следует
проводить по ГОСТ 27.410-87. (Измененная
редакция, Изм. N 1). 6.7. Периодические испытания котла
следует проводить на том виде топлива, для которого предназначены котлы. 6.8. Уровень звука в контрольных точках
(п. 3.5) определяют по ГОСТ 12.1.028-80. (Измененная
редакция, Изм. N 1). 7. МАРКИРОВКА,
УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ 7.1. Маркировку котла наносят на табличку
по ГОСТ 12969-67, которая содержит следующие данные: наименование или товарный знак
изготовителя; условное обозначение котла; теплопроизводительность котла; рабочее давление и максимальную
температуру воды; порядковый номер котла по системе
нумерации изготовителя; год выпуска; розничную цену (на котлах, реализуемых
через розничную продажу). (Измененная
редакция, Изм. N 1). 7.2. Допускается указывать на лицевой
поверхности котла обозначение модели, принятое изготовителем. 7.3. Консервация котлов - по ГОСТ
9.014-78, срок защиты в условиях хранения 4 по ГОСТ 15150-69 - 1 год. Для защиты внутренней полости котлов от
загрязнения отверстия пакетов секций чугунных котлов должны быть закрыты, в
отверстиях штуцеров стальных котлов установлены заглушки или пробки. 7.4. Котлы для розничной продажи должны
быть обернуты упаковочной бумагой по ГОСТ 8828-75 или парафинированной бумагой
по ГОСТ 9569-79 и упакованы в обрешетку. При раздельной упаковке секций и панелей
кожуха чугунных котлов допускается пакеты секций укладывать на поддон согласно
конструкторской документации, утвержденной в установленном порядке, а панели
кожуха, предварительно обернутые бумагой по ГОСТ 8828-75 или ГОСТ 9569-79,
упаковывать в обрешетку по ГОСТ 12082-82 комплектно количеству пакетов секций
на поддоне. Виды упаковочных материалов и тары котлов для внерыночного
потребления устанавливают по согласованию с потребителем. 7.5. Эксплуатационные документы должны
быть упакованы по ГОСТ 23170-78. При раздельной упаковке пакетов секций и
панелей кожуха чугунных котлов табличка должна быть упакована с
эксплуатационными документами. 7.3 - 7.5. (Измененная
редакция, Изм. N 1). 7.6. Топливосжигающие
устройства и приборы должны быть упакованы в деревянные ящики по ГОСТ 2991-85
или ГОСТ 10198-78, закреплены в них. Крепление должно исключать возможность
механического повреждения при транспортировании и хранении. 7.7. Транспортирование котлов в части
воздействия механических факторов - по группе C по ГОСТ 23170-78. 7.8. Условия хранения котлов в части
воздействия климатических факторов - 4 по ГОСТ 15150-69, горелочных устройств и
автоматики - по существующей нормативно-технической документации. 7.9. Котлы в упаковке должны
транспортироваться любым видом транспорта в соответствии с правилами перевозки
грузов, действующими на каждом виде транспорта. Транспортирование котлов в районы
Крайнего Севера и труднодоступные районы - по ГОСТ 15846-79. 7.10. Транспортная маркировка котлов по
ГОСТ 14192-77 должна содержать наименование грузополучателя, наименование
пункта назначения, количество грузовых мест и порядковый номер места в партии,
наименование грузоотправителя, наименование пункта отправления, массу брутто и
нетто, габаритные размеры, объем. (Измененная
редакция, Изм. N 1). 8. ГАРАНТИИ
ИЗГОТОВИТЕЛЯ 8.1. Изготовитель гарантирует
соответствие котлов требованиям настоящего стандарта при соблюдении правил
эксплуатации. 8.2. Гарантийный срок эксплуатации - 30 мес со дня продажи через торговую
сеть, а для внерыночного потребления - 24 мес со дня
получения потребителем. |
)
