Утвержден и введен в действие

Постановлением Госстандарта СССР

от 26 ноября 1986 г. N 3554



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ



ФОРМЫ И ТРЕБОВАНИЯ К ЗАПОЛНЕНИЮ И ОФОРМЛЕНИЮ ДОКУМЕНТОВ

НА ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ (ОПЕРАЦИИ) ИЗГОТОВЛЕНИЯ

ИЗДЕЛИЙ ИЗ ПЛАСТМАСС И РЕЗИНЫ



Unified system for technological documentation.

Forms and requirements for filling and arrangement

of documents on technological processes (operations)

of manufacturing plastic and rubber products



ГОСТ 3.1409-86



Группа Т53



ОКСТУ 0003



Дата введения

1 января 1988 года



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. Разработан и внесен Государственным комитетом СССР по стандартам.

Исполнители: В.Ф. Курочкин, канд. техн. наук; Б.С. Мендриков (руководитель темы); Е.А. Лобода; М.Ю. Киселева.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 26.11.1986 N 3554.

3. Взамен ГОСТ 3.1409-74, ГОСТ 3.1421-75.

4. Ссылочные нормативно-технические документы:



─────────────────────────────┬─────────────────────────────

 Обозначение НТД, на который │   Номер пункта, подпункта,

          дана ссылка           перечисления, приложения

─────────────────────────────┼─────────────────────────────

ГОСТ 3.1102-81                              1

ГОСТ 3.1103-82                              2

ГОСТ 3.1104-81                              2; 4

ГОСТ 3.1105-84                              1

ГОСТ 3.1118-82                              1

ГОСТ 3.1119-83                              6

ГОСТ 3.1121-84                              1; 6

ГОСТ 3.1122-84                              1

ГОСТ 3.1124-86                              2; 5



Настоящий стандарт устанавливает формы и требования к заполнению и оформлению технологических документов, проектируемых различными методами, на процессы и операции изготовления изделий из пластмасс и резины.

1. В зависимости от применяемых методов изготовления изделий из пластмасс и резины и выполнения сопутствующих действий выбор соответствующих видов документов устанавливает разработчик документов по табл. 1.



Таблица 1



────────────────────────┬────────────────────┬─────────────────────────────

   Наименование вида    │Условное обозначение│   Указания по применению

  и обозначение формы     вида документа,

       документа          функции которого

                        │ выполняет документ │

────────────────────────┼────────────────────┼─────────────────────────────

 Операционная карта

(ОК):

 формы 1 и 2                     ОК         │ Для описания операций

                                            │прессования

 формы 3 и 4                     ОК         │ Для описания операций литья

 формы 5 и 6                     ОК         │ Для описания операций

                                            шприцевания и экструзии

 Маршрутная карта (МК)           ОК         │ В качестве продолжений ОК

по ГОСТ 3.1118-82                           │(формы 1 - 6)

формы 1б и 3б

 МК формы 2 и 1б, 4 и 3б│        КТП         │ Для описания сопутствующих

по ГОСТ 3.1118-82                           │операций в технологической

                                            │последовательности

                                            │с применением различной

                                            │степени детализации описания

                                            │технологических процессов

 То же                          КТТП        │ Для описания основных

                                            │и сопутствующих операций

                                            │в технологической

                                            │последовательности

 Технологическая                 ТИ         │ Для описания процессов

инструкция (ТИ)                             │по подготовке материалов,

по ГОСТ 3.1105-84                           │оборудования и т.п.

формы 5 и 5а

 Карта эскизов (КЭ)              КЭ         │ Для указания графических

формы 6 и 6а, 7 и 7а, 8 │                    │иллюстраций к документам

и 8а по ГОСТ 3.1105-84

 Ведомость                      ВТД         │ Для указания состава

технологических                             │изделий (деталей) к ТТП

документов (ВТД) формы 5│                    │(ГТП). Необходимость

и 5а по ГОСТ 3.1122-84                      │применения устанавливается

                                            │разработчиком документов

 Ведомость деталей к            ВТП         │ Для указания состава

типовому (групповому)                       │изделий (деталей) к ТТП

технологическому                           │(ГТП) при описании

процессу (операции)                         сопутствующих и основных

формы 2 и 2а, 3 и 3а,                       │операций

по ГОСТ 3.1121-84 (МК)

формы 2 и 1б, 4 и 3б

по ГОСТ 3.1118-82



Примечание. Применение других видов документов, указанных в ГОСТ 3.1102-81 и не приведенных в табл. 1, производится в соответствии с требованиями, установленными на уровне отрасли или предприятия (организации).

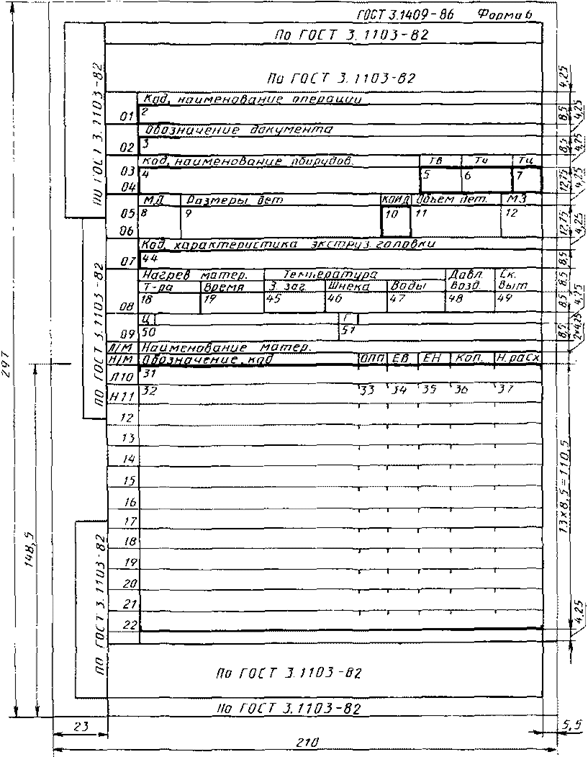

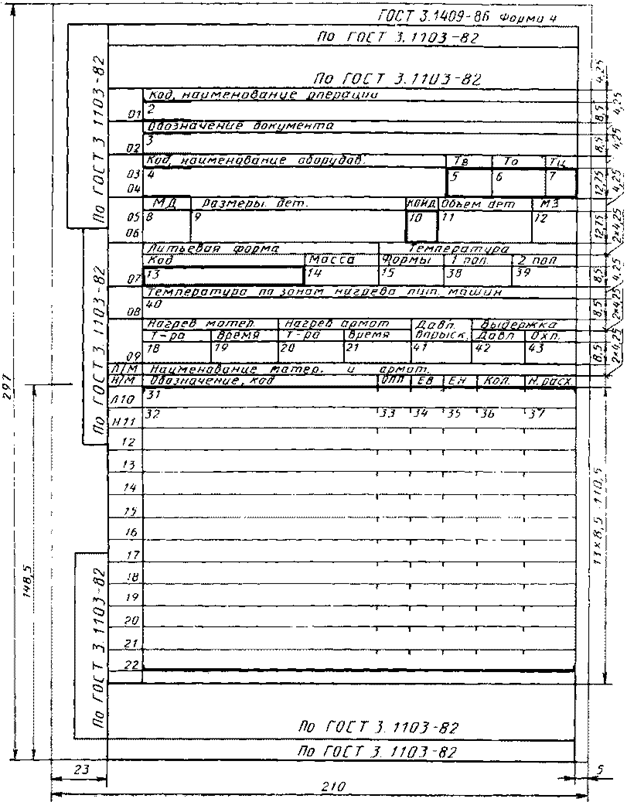

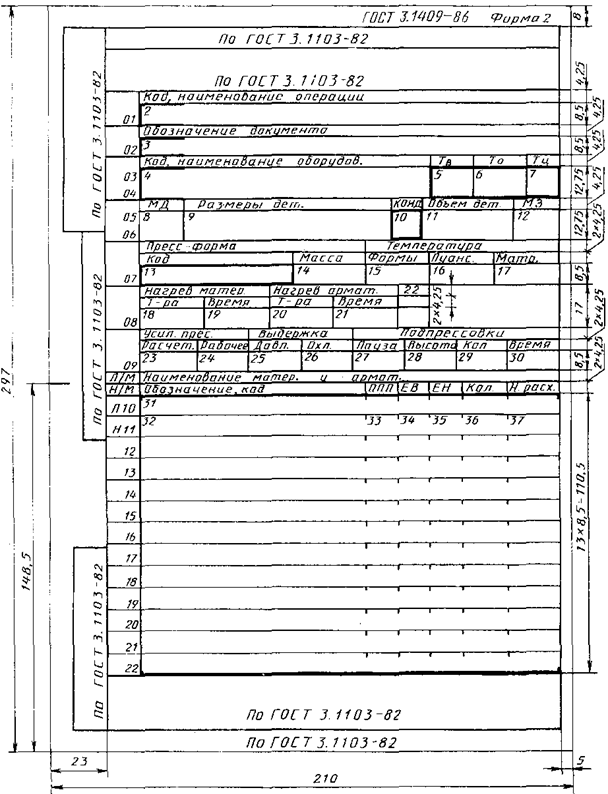

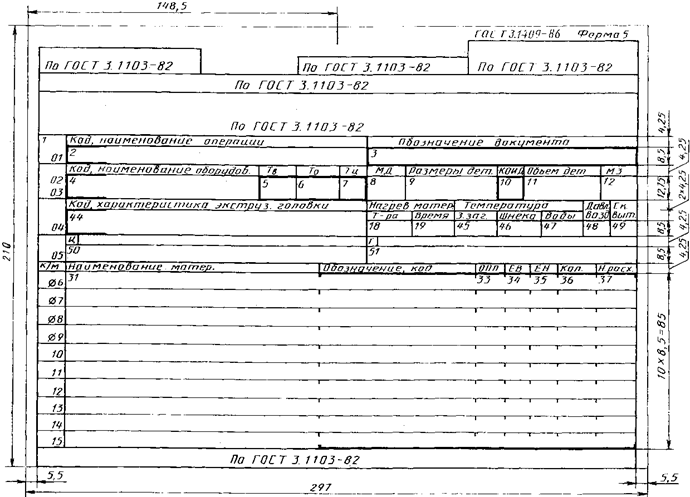

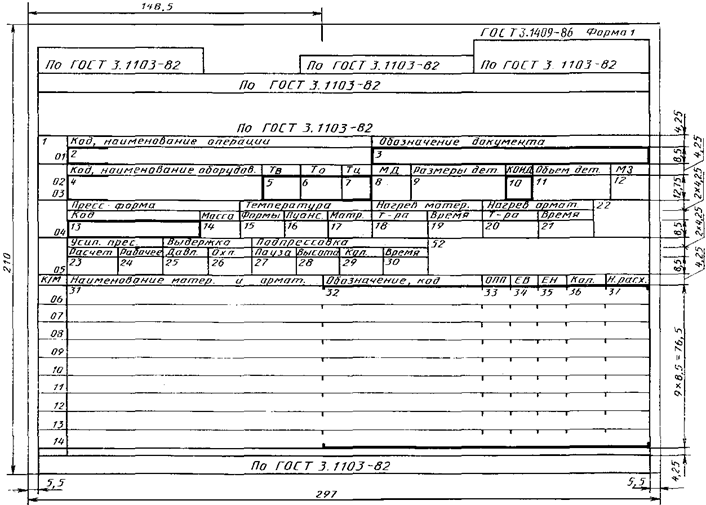

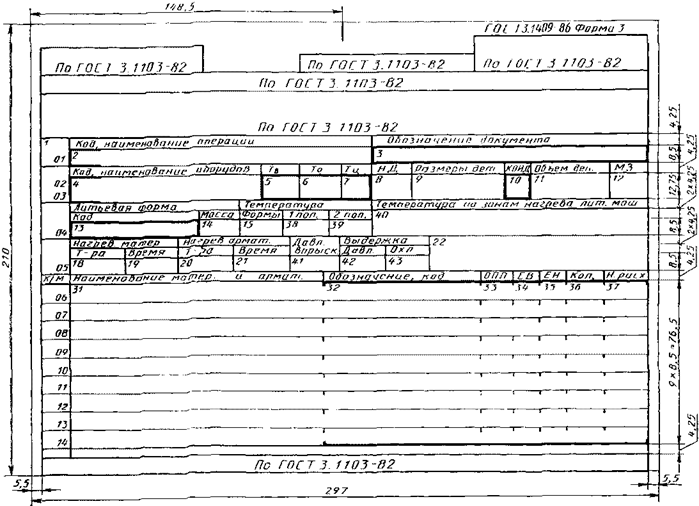

2. Графы форм 1 - 6 ОК следует составлять и заполнять в соответствии с табл. 2.



Таблица 2



─────┬──────────────┬──────┬───────┬──────┬────────────────────────────────

Номер│Наименование  │Формы │Размеры│ Кол. │     Содержание информации

графы│  (условное     ОК  │графы, │знаков│

     │ обозначение) │        мм

         графы

─────┴──────────────┴──────┴───────┴──────┴────────────────────────────────

1     -              1, 2,  13,0    5       Обозначение служебного символа

                     3, 4,                 и порядкового номера строки.

                     5, 6                   Запись выполняется на уровне

                                           одной строки, например М06.

                                            Допускается при указании

                                           порядкового номера строки в

                                           пределах от 01 до 09 применять

                                           вместо "0" знак "",

                                           например М

2      Код,          1, 3,  143,0   55      Код операции по

      наименование   5                     "Классификатору технологических

      операции       2, 4,  169,0   65     операций машиностроения

                     6                     и приборостроения";

                                            наименование операции.

                                            Допускается код операции

                                           не указывать

3      Обозначение   1, 3,  130,0   50      Обозначение документов,

      документа      5                     применяемых при выполнении

                     2, 4,  169,0   65     данной операции, например

                     6                     инструкция по охране труда.

                                            Состав документов следует

                                           указывать через разделительный

                                           знак ";"

4      Код,          1, 3,  85,8    33      Код оборудования по

      наименование   5                     классификатору, краткое

      оборудов.      2, 4,  117,0   43     наименование оборудования, его

                     6                     инвентарный номер. Информацию

                                           следует указывать через

                                           разделительный знак ";".

                                            Допускается взамен краткого

                                           наименования оборудования

                                           указывать его модель.

                                            Допускается не указывать

                                           инвентарный номер

5     Т              1, 3,  18,2    7       Вспомогательное время

       в             5,                    на операцию

                     2, 4,

                     6

6     Т              1, 3,  20,8    8       Основное время на операцию

       о             5,

                     2, 4,

                     6

7     Т              1, 3,  18,2    7       Время цикла

       ц             5,

                     2, 4,

                     6

8      МД            1, 3,  18,2    7       Масса детали

                     5,                    по конструкторскому документу

                     2, 4,

                     6

9      Размеры дет.  1, 3,  44,2    17      Размеры детали (деталей)

                     5

                     2, 4,  83,2    32

                     6

10     КОИД          1, 3,  13,0    5       Количество одновременно

                     5,                    изготавливаемых деталей

                     2, 4,                 при выполнении операции

                     6

11     Объем дет.    1, 3,  36,6    14      Объем детали (деталей)

                     5,

                     2, 4,

                     6

12     МЗ            1, 3,  18,2    7       Масса заготовки

                     5,

                     2, 4,

                     6

13     Пресс-форма   1, 3,  62,4    24      Код или обозначение формы:

                     5                       прессовой;

       Код           2, 4,                   литьевой

                     6

14     Пресс-форма   1, 3   18,2    7       Масса формы:

       Масса         2, 4   28,6    11       прессовой;

                                             литьевой

15     Температура   1, 3   20,8    8       Температура формы:

       Формы         2, 4   26,0    10       прессовой;

                                             литьевой

16     Температура   1      20,8    8       Температура нагрева пуансона

       Пуанс.        2      26,0    10

17     Температура   1      20,8    8       Температура нагрева матрицы

       Матр.         2      26,0    10

18     Нагрев        1, 3,  26,0    10      Температура нагрева материала

      матер.         2,

       Т-ра          4, 6   20,8    8

                     5

19     Нагрев        1, 2,  26,0    10      Время нагрева материала

      матер.         3,

       Время         4, 6   20,8    8

                     5

20     Нагрев        1, 2,  26,0    10      Температура нагрева арматуры

      армат.         3,

       Т-ра          4

21     Нагрев        1, 2,  26,0    10      Время нагрева арматуры

      армат.         3

       Время         4

22    -              1      26,0    10      Резервная графа

                     2      65,0    25

                     3      104,0   40

23     Усил. прес.   1, 2   23,4    9       Усилие прессования расчетное

       Расчет.

24     Усил. прес.   1, 2   20,8    8       Усилие прессования рабочее

       Рабочее

25     Выдержка      1, 2   20,8    8       Время выдержки в пресс-форме

       Давл.                               под давлением

26     Выдержка      1, 2   20,8    8       Время выдержки в пресс-форме

       Охл.                                при охлаждении

27     Подпрессовка  1, 2   20,8    8       Пауза до начала подпрессовки

       Пауза

28     Подпрессовка  1, 2   20,8    8       Высота подпрессовки

       Высота                              (высота подъема пуансона

                                           при подпрессовке)

29     Подпрессовка  1, 2   20,8    8       Количество подпрессовок

       Кол.

30     Подпрессовка  1, 2   20,8    8       Время подпрессовки

       Время

31     Наименование  1, 3,  104,0   40      Наименование материала

      матер. и       5                     и арматуры

      армат.         2, 4,  169,0   65

                     6

32     Обозначение,  1, 2,  75,4    35      Обозначение арматуры

      код            3, 4,                 по конструкторскому документу

                     5, 6                  или материала по классификатору

33     ОПП           1, 2,  13,0    5       Обозначение подразделения,

                     3, 4,                 откуда поступает арматура

                     5, 6                  или материал

34     ЕВ            1, 2,  13,0    5       Код единицы величины (массы)

                     3, 4,                 детали по классификатору СОЕИ

                     5, 6

35     ЕН            1, 2,  13,0    5       Единица нормирования,

                     3, 4,                 на которую установлена норма

                     5, 6                  расхода материала,

                                           например 1, 10, 100

36     Кол.          1, 2,  18,2    7       Количество арматуры,

                     3, 4,                 применяемой на деталь

                     5, 6

37     Н. расх.      1, 2,  20,8    8       Норма расхода материала.

                     3, 4,                 Допускается указывать массу

                     5, 6                  арматуры (одной детали)

38 -   Температура:  3      20,8    8       Температура нагрева половинок

   39  1 пол.;       4      26,0    10     литьевой формы

      2 пол.

40     Температура   3      130,0   50      Температура по зонам нагрева

      по зонам       4      169,0   65     цилиндра литьевой машины.

      нагрева лит.                         Количество зон устанавливает

      маш.                                 разработчик документов,

                                           применительно к виду

                                           оборудования

41     Давл.         3, 4   23,4    9       Давление впрыска

      впрыск.

42     Выдержка      3, 4   20,8    8       Время выдержки в форме

       Давл.                               под давлением

43     Выдержка      3, 4   20,8    8       Время выдержки в форме

       Охл.                                при охлаждении

44     Код, харак-   5      143,0   55      Код (обозначение) экструзионной

      теристика      6      169,0   65     головки по классификатору,

      экструз.                             характеристика экструзионной

      головки                              головки. Заполняется по усмот-

                                           рению разработчика документов

45     Температура   5      20,8    8       Температура зоны загрузки

       З. заг.       6      26,0    10

46     Температура   5      20,8    8       Температура шнека

       Шнека         6      26,0    10

47     Температура   5      20,8    8       Температура воды

       Воды          6      23,4    9

48     Давл. возд.   5      13,0    5       Давление воздуха, подаваемого

                     6      20,8    8      для раздувки экструзируемого

                                           изделия

49     Ск. выт.      5      13,0            Скорость вытяжки

                     6      20,8    8

50     Ц             5      143,0   55      Температура по зонам нагрева

                     6      83,2    32     цилиндра

51     Г             5      130,0   50      Температура по зонам нагрева

                     6      85,8    33     головки

52    -              1      104,0   0       Резервная графа



Примечания. 1. Если графы 50 и 51 в ОК (форма 5) разместить невозможно, допускается давать информацию по зонам нагрева цилиндра и головки отдельными строками за счет строк, отведенных для описания содержания операции.

2. В графе "Кол. знаков" указано количество знаков, соответствующее ширине данной графы.

3. Максимальное количество знаков, вносимых в графу, на один знак меньше количества знаков, указанных в табл. 2.

4. Для документов, заполняемых рукописным способом, размеры граф допускается округлять до ближайшего целого числа.

5. Общие требования к формам и бланкам документов при проектировании документов:

без применения средств механизации и автоматизации по ГОСТ 3.1104-81;

с применением средств механизации и автоматизации по ГОСТ 3.1124-86.



ОПЕРАЦИОННАЯ КАРТА ПРЕССОВАНИЯ

(первый или заглавный лист)





ОПЕРАЦИОННАЯ КАРТА ПРЕССОВАНИЯ

(первый или заглавный лист)





ОПЕРАЦИОННАЯ КАРТА ЛИТЬЯ ПОД ДАВЛЕНИЕМ

(первый или заглавный лист)





ОПЕРАЦИОННАЯ КАРТА ЛИТЬЯ ПОД ДАВЛЕНИЕМ

(первый или заглавный лист)





ОПЕРАЦИОННАЯ КАРТА ШПРИЦЕВАНИЯ И ЭКСТРУЗИИ

(первый или заглавный лист)





ОПЕРАЦИОННАЯ КАРТА ШПРИЦЕВАНИЯ И ЭКСТРУЗИИ

(первый или заглавный лист)





3. При подготовке к размножению или распечатке форм документов внесение дополнительной информации следует выполнять в соответствии с правилами, установленными на уровне отрасли или предприятия (организации).

4. Общие требования к оформлению документов - по ГОСТ 3.1104-81.

5. Общие требования к оформлению документов, проектируемых с применением средств механизации и автоматизации - по ГОСТ 3.1124-86.

6. Общие требования к комплектности и оформлению комплектов документов:

для единичных технологических процессов - по ГОСТ 3.1119-83;

для типовых и групповых технологических процессов (операций) - по ГОСТ 3.1121-84.

7. Запись наименования операции следует выполнять в соответствии с классификатором технологических операций, машиностроения и приборостроения.

8. Пример оформления ОК приведен в рекомендуемом Приложении.











Приложение

Рекомендуемое

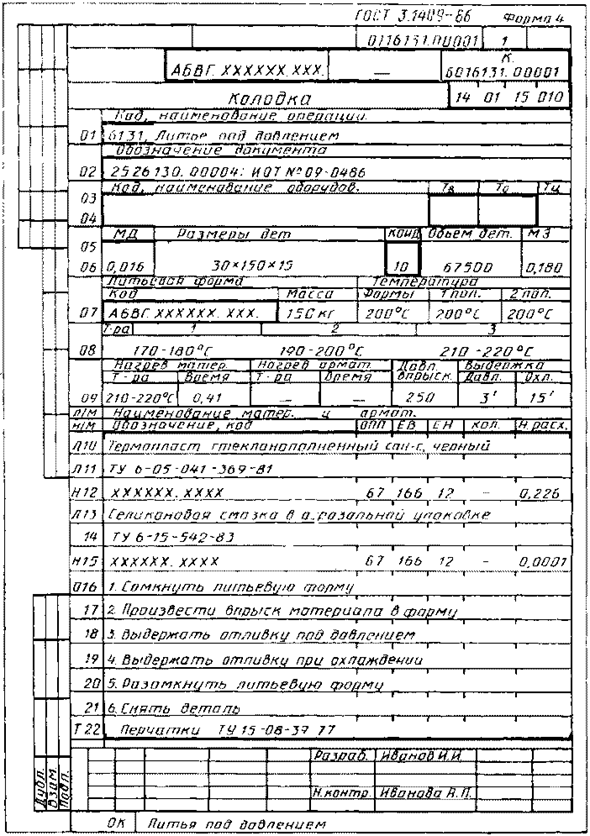

ПРИМЕР ОФОРМЛЕНИЯ ОК ЛИТЬЯ ПОД ДАВЛЕНИЕМ











© Информационно-справочная онлайн система "Технорма.RU" , 2010.
Бесплатный круглосуточный доступ к любым документам системы.

При полном или частичном использовании любой информации активная гиперссылка на Tehnorma.RU обязательна.


Внимание! Все документы, размещенные на этом сайте, не являются их официальным изданием.

Яндекс цитирования
