| Утвержден и введен в действие Постановлением Госстроя СССР от 7 мая 1985 г. N 64 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ МАЛОЭТАЖНЫХ ЖИЛЫХ ДОМОВ ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ Wooden windows
and balcony doors for one-two storey dwelling-houses. Types,
structure and dimensions ГОСТ 26601-85 Группа Ж32 ОКП 53 6139 Дата введения 1 января 1986 года Разработан Государственным комитетом по
гражданскому строительству и архитектуре при Госстрое СССР. Исполнители: Б.А. Филозофович (руководитель темы); И.В. Строков; Н.Н. Цаплей,
канд. техн. наук; Г.Г. Коваленко; И.С. Посельская; З.А. Буркова; М.М. Чернов, канд. техн. наук; А.В. Ткаченко; В.В. Хамов; Л.В. Воронкова; В.К.
Савин, канд. техн. наук; В.И. Тихонович; Г.В.
Левушкин. Внесен Государственным комитетом по
гражданскому строительству и архитектуре при Госстрое СССР. Зам. Председателя М.П. Коханенко. Утвержден и введен в действие
Постановлением Государственного комитета СССР по делам строительства от
07.05.1985 N 64. Настоящий стандарт распространяется на
деревянные окна и балконные двери с двойным и тройным остеклением,
предназначаемые для жилых домов высотой не более двух этажей. Окна и балконные двери с двойным и
тройным остеклением соответственно должны изготовляться со следующими
показателями: приведенное сопротивление теплопередаче 1. ТИПЫ, РАЗМЕРЫ И
МАРКИ 1.1. Окна и балконные двери по настоящему
стандарту подразделяют на две серии: РМ - с раздельными переплетами и дверными
полотнами с двойным остеклением; РСМ - с раздельно-спаренными переплетами
и дверными полотнами с тройным остеклением. 1.2. Типы и габаритные размеры окон и
балконных дверей должны соответствовать указанным на
черт. 1. ТИПЫ И ГАБАРИТНЫЕ РАЗМЕРЫ ОКОН И БАЛКОННЫХ ДВЕРЕЙ Окна
Балконные двери
Черт. 1 Примечания. 1. Схемы изделий изображены
со стороны фасада. 2. Цифры над схемами изделий обозначают
размеры изделий в модулях (М - модуль, равный 100 мм). 3. Окна шириной 1080 мм предназначены для
деревянных домов заводского изготовления, выпускаемых по типовым проектам с
панелями шириной 1200 мм. 1.3. По требованию потребителей одностворные окна и балконные двери, в том числе с
форточными створками, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком - в негативном
(зеркальном) исполнении. 1.4. Устанавливают следующую структуру
условного обозначения (марки) окон и балконных дверей. Х Х Х - Х Х Х ─┬─ ─┬─ ─┬─ ─┬─ ─┬─ ─┬─ │ │ │ │ │ │ Вид изделия: О - окно; │ │ │ │ │ │ Б - балконная дверь └────┼────┼────────┼────┼────┼──── │ │ │ │ │ Серия изделия: РМ; РСМ └────┼────────┼────┼────┼──── │ │ │ │ Размер по высоте, дм └────────┼────┼────┼──── │ │ │ Размер по ширине, дм └────┼────┼──── │ │ Буквы, означающие: А - вариант │ │ рисунка окна одного размера; │ │ Н - окно в негативном │ │ исполнении; Л - левое окно │ │ или балконная дверь └────┼──── │ Обозначение настоящего стандарта └──── В конце марки окон и балконных дверей с
одинарным остеклением перед обозначением стандарта добавляют цифру 1 через
тире. Примеры условных обозначений Окно правое серии РМ высотой 15 и шириной
6 дм (вариант А): ОРМ 15-6А ГОСТ 26601-85 То же, левое: ОРМ 15-6АЛ ГОСТ 26601-85 Дверь балконная серии РСМ высотой 22 и
шириной 7,5 дм: БРСМ 22-7,5 ГОСТ 26601-85 Окно серии РМ высотой 12 и шириной 11 дм, с несимметричным рисунком окна: ОРМ 12-11 ГОСТ 26601-85 То же, в негативном исполнении: ОРМ 12-11Н ГОСТ 26601-85 2. ТРЕБОВАНИЯ К
КОНСТРУКЦИИ 2.1. Окна и балконные двери должны
изготовляться в соответствии с требованиями ГОСТ 23166-78, настоящего стандарта
по рабочим чертежам, утвержденным в установленном порядке. 2.2. Конструкция, форма, основные размеры
и марки окон и балконных дверей серии РМ должны соответствовать указанным на черт. 2 - 4, а размеры сечений деталей и
притворов - на черт. 5 - 12. СЕРИЯ РМ Конструкция, форма, основные размеры и марки окон
и балконных дверей с двойным остеклением
Черт. 2
Черт. 3

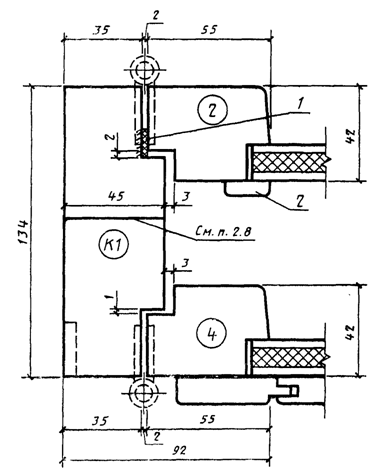

Черт. 4 СЕЧЕНИЯ ПО ПРИТВОРАМ ОКОН И БАЛКОННЫХ ДВЕРЕЙ С ДВОЙНЫМ ОСТЕКЛЕНИЕМ Сечения А1 и Б1
────────────┬──────────┬──────────┬─────────────────────────────── Сечения │ а │ б │ Детали ────────────┼──────────┼──────────┼────────────────┬────────────── А1 │ 45 │ 82 │ 1 │ 3 ────────────┼──────────┼──────────┼────────────────┼────────────── Б1 │ 55 │ 92 │ 2 │ 4 Черт. 5 Сечение А2
Черт. 6 Сечение А3
Черт. 7 Сечение А4
Черт. 8 Сечение Б2
1 - твердая древесно-волокнистая плита Т-400 по ГОСТ 4598-74, древесно-волокнистая плита по ГОСТ 4598-74,
4 - обшивка типа 2 по ГОСТ 8242-75; 5 -
раскладка; 6 - уплотняющие прокладки по ГОСТ 10174-72 Черт. 9 Сечение Б3
Черт. 10 Сечение Б4
1 - уплотняющая прокладка; 2 - раскладка Черт. 11 Сечения А5 и Б5
─────────────────────┬─────────┬─────────┬──────────────────────── Сечения │ а │ б │ Детали ─────────────────────┼─────────┼─────────┼───────────┬──────────── А5 │ 45 │ 82 │ 1 │ 3 ─────────────────────┼─────────┼─────────┼───────────┼──────────── Б5 │ 55 │ 92 │ 2 │ 4 Черт. 12 2.3. Конструкция, форма, основные размеры
и марки окон и балконных дверей серии РСМ должны соответствовать указанным на черт. 13 - 15, а размеры сечений деталей и
притворов - на черт. 16 - 23. СЕРИЯ РСМ КОНСТРУКЦИЯ, ФОРМА, ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ ОКОН И БАЛКОННЫХ ДВЕРЕЙ С ТРОЙНЫМ ОСТЕКЛЕНИЕМ
Черт. 13
Черт. 14
Черт. 15 СЕЧЕНИЯ ПО ПРИТВОРАМ ОКОН И БАЛКОННЫХ ДВЕРЕЙ С ТРОЙНЫМ ОСТЕКЛЕНИЕМ Сечения А1 и Б1
────────────────┬─────────┬────────┬───────┬───────────────────── Сечения │ а │ б │ в │ Детали ────────────────┼─────────┼────────┼───────┼──────┬──────┬─────── А1 │ 45 │ 82 │ 31 │ 1 │ 3 │ 5 ────────────────┼─────────┼────────┼───────┼──────┼──────┼─────── Б1 │ 55 │ 92 │ 41 │ 2 │ 4 │ 6 Черт. 16 Сечение А2
Черт. 17 Сечение А3
Черт. 18 Сечение А4
Черт. 19 Сечение Б2
1 - твердая древесно-волокнистая
плита Т-400 по ГОСТ 4598-74, 2 - мягкая древесно-волокнистая
плита по ГОСТ 4598-74, ГОСТ 2697-83; 4 - обшивка типа 2 по ГОСТ 8242-75; 5 - раскладки; 6 - уплотняющие прокладки по ГОСТ 10174-72 Черт. 20 Сечение Б3
1 - уплотняющая прокладка; 2 - раскладки Черт. 21 Сечение Б4
1 - раскладки; 2 - уплотняющие прокладки Черт. 22 Сечения А5 и Б5
───────────────────┬────────┬───────┬───────┬──────────────────── Сечения │ а │ б │ в │ Детали ───────────────────┼────────┼───────┼───────┼──────┬──────┬────── А5 │ 45 │ 82 │ 31 │1 │3 │5 ───────────────────┼────────┼───────┼───────┼──────┼──────┼────── Б5 │ 55 │ 92 │ 41 │2 │4 │6 Черт. 23 2.4. Размеры на общих видах окон и
балконных дверей даны в свету, по наружным сторонам створок, форточек и полотен
дверей и по наружным сторонам коробок. На чертежах, приведенных в настоящем
стандарте, указаны в миллиметрах размеры неокрашенных деталей и изделий. 2.5. Для остекления окон и балконных
дверей следует применять стекло толщиной 2,0 - 2,5 мм по ГОСТ 111-78. 2.6. Места установки уплотняющих
прокладок в притворах окон и балконных дверей указаны на чертежах сечений. 2.7. По периметру оконных и дверных
коробок на боковых поверхностях допускается по требованию потребителей выборка
четверти для уплотнения стыка при соединении блоков друг с другом. 2.8. Бруски коробок допускается
изготовлять клееными по ширине или соединять гвоздями после антисептирования
или окраски сопрягаемых поверхностей, при этом соединение не должно иметь
зазоров и провесов. 2.9. В зданиях для климатических районов,
где по теплотехническим расчетам не требуются окна и балконные двери с двойным
остеклением, а также в неотапливаемых зданиях и помещениях должны применяться
окна и балконные двери серии РМ без внутренних створок, при этом ширина сечения
коробки может быть уменьшена до 74 мм. 2.10. Для остекления веранд должны
применяться наружные створки окон марок ОРМ 15-6 и ОРМ 15-6А. 2.11. Примеры расположения приборов в
окнах и балконных дверях приведены в рекомендуемом Приложении 1. 2.12. Спецификации стекол для окон и
балконных дверей серий РМ и РСМ приведены в справочных Приложениях 2 и 3. Приложение 1 Рекомендуемое ПРИМЕРЫ РАСПОЛОЖЕНИЯ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ
1 - ПН1-85Л; 2 - завертка накладная ЗФ2П для наружной форточки; 3 - задвижка накладная ЗТ (h); 4 -
ручка РС 80; 5 - ПН5-60; 6 - стяжка СТ;
7 - ПН7; 8 - ПН1-110П Примечания. 1. Приборы для окон и дверей
должны соответствовать ГОСТ 538-78; ГОСТ 5087-80; ГОСТ 5088-78; ГОСТ 5090-79 и
ГОСТ 5091-78. 2. Ручки-скобы устанавливаются на
наружных и внутренних створках и полотнах. 3. Наружные створки должны оснащаться
ветровыми крючками. Приложение 2 Справочное СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ
СЕРИИ РМ ───────────┬─────────────┬──────┬───────────┬──────────────┬────── Марка │ Размер, мм │Коли- │ Марка │ Размер, мм │Коли- ├──────┬──────┤чество│ ├───────┬──────┤чество │высота│ширина│ │ │высота │ширина│ ───────────┼──────┼──────┼──────┼───────────┼───────┼──────┼────── ОРМ 6-6 │410 │420 │2 │ОРМ 15-11 │315 │430 │2 ───────────┼──────┼──────┼──────┤ ├───────┼──────┼────── ОРСМ 6-11 │410 │430 │4 │ │930 │430 │2 ───────────┼──────┼──────┼──────┤ ├───────┼──────┼────── ОРМ 6-13,5 │410 │550 │4 │ │1310 │430 │2 ───────────┼──────┼──────┼──────┼───────────┼───────┼──────┼────── ОРМ 12-6 │315 │420 │2 │ОРМ 15-13,5│315 │550 │2 ├──────┼──────┼──────┤ ├───────┼──────┼────── │630 │420 │2 │ │930 │550 │2 ───────────┼──────┼──────┼──────┤ ├───────┼──────┼────── ОРМ 12-11 │315 │430 │2 │ │1310 │550 │2 ├──────┼──────┼──────┼───────────┼───────┼──────┼────── │630 │430 │2 │ОРМ 15-6 │1310 │420 │2 ├──────┼──────┼──────┼───────────┼───────┼──────┼────── │1010 │430 │2 │БРМ 22-7,5 │1310 │550 │2 ───────────┼──────┼──────┼──────┤ ОРМ 12-13,5│315 │550 │2 │ ├──────┼──────┼──────┤ │630 │550 │2 │ ├──────┼──────┼──────┤ │1010 │550 │2 │ ───────────┼──────┼──────┼──────┤ ОРМ 15-6 │315 │420 │2 │ ├──────┼──────┼──────┤ │930 │420 │2 │ Приложение 3 Справочное СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ
СЕРИИ РСМ ────────────┬─────────────┬──────┬────────────┬─────────────┬────── Марка │ Размер, мм │Коли- │ Марка │ Размер, мм │Коли- ├──────┬──────┤чество│ ├──────┬──────┤чество │высота│ширина│ │ │высота│ширина│ ────────────┼──────┼──────┼──────┼────────────┼──────┼──────┼────── ОРСМ 6-6 │410 │420 │3 │ОРСМ 15-11 │315 │420 │3 ────────────┼──────┼──────┼──────┤ ├──────┼──────┼────── ОРСМ 6-11 │410 │420 │6 │ │920 │420 │3 ────────────┼──────┼──────┼──────┤ ├──────┼──────┼────── ОРСМ 6-13,5 │410 │540 │6 │ │1310 │420 │3 ────────────┼──────┼──────┼──────┼────────────┼──────┼──────┼────── ОРСМ 12-6 │315 │420 │3 │ОРСМ 15-13,5│315 │540 │3 ├──────┼──────┼──────┤ ├──────┼──────┼────── │620 │420 │3 │ │920 │540 │3 ────────────┼──────┼──────┼──────┤ ├──────┼──────┼────── ОРСМ 12-11 │315 │420 │3 │ │1310 │540 │3 ├──────┼──────┼──────┼────────────┼──────┼──────┼────── │620 │420 │3 │ОРСМ 15-6А │1310 │420 │3 ├──────┼──────┼──────┼────────────┼──────┼──────┼────── │1010 │420 │3 │БРСМ 22-7,5 │1310 │550 │3 ────────────┼──────┼──────┼──────┤ ОРСМ 12-13,5│315 │540 │3 │ ├──────┼──────┼──────┤ │620 │540 │3 │ ├──────┼──────┼──────┤ │1010 │540 │3 │ ────────────┼──────┼──────┼──────┤ ОРСМ 15-6 │315 │420 │3 │ ├──────┼──────┼──────┤ │920 │420 │3 │ |
- профили
сечения створок;
- профили
сечения коробок
