"ГОСТ 17584-72. Муфты и соединительные детали чугунные для асбестоцементных напорных труб" // Технорма.RU

Введен в действие

Постановлением Госстроя СССР

от 10 марта 1972 г. N 37

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МУФТЫ И СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ ЧУГУННЫЕ

ДЛЯ АСБЕСТОЦЕМЕНТНЫХ НАПОРНЫХ ТРУБ

Cast iron joining rings and fittings

for asbestos cement pressure pipes

ГОСТ 17584-72

Группа Г18

Постановлением Госстроя СССР от 10.03.1972 г. N 37 срок введения установлен с 01.01.1973 г.; в части тройников и полумуфт - с 01.01.1974 г.

Разработан Научно-исследовательским и проектным институтом асбестоцементной промышленности "НИИасбестцемент" Минстройматериалов СССР.

Директор Валюков Э.А.

Руководитель темы Чеченин М.Е.

Исполнитель Пугачев Г.А.

Внесен Министерством промышленности строительных материалов СССР.

Член Коллегии Добужинский В.И.

Подготовлен к утверждению Отделом технического нормирования и стандартизации Госстроя СССР.

Начальник отдела Шкинев А.Н.

Начальник подотдела стандартов и технических условий Мозольков В.С.

Ст. инженер Лейбенгруб Л.М.

Утвержден Государственным комитетом Совета Министров СССР по делам строительства.

Введен в действие Постановлением Госстроя СССР от 10 марта 1972 г. N 37.

Настоящий стандарт распространяется на муфты и детали чугунные, предназначаемые для соединения асбестоцементных напорных труб, систем водоснабжения и мелиорации, работающих под давлением до 15 ати, присоединения их к металлическим фланцам арматуры и устройства отводов.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)

Герметичность соединений труб обеспечивается за счет сжатия резиновых колец, изготавливаемых по ГОСТ 5228-76.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)

1. СОРТАМЕНТ

1.1. Наименование, комплектность деталей, а также их обозначения должны соответствовать указанным в табл. 1.

Таблица 1

─────────────────┬──────────────────────┬──────────────────────────┬────────────────────────

Наименование │ Муфта │ Тройник │ Полумуфта

комплекта │ │ │

─────────────────┴──────────────────────┴──────────────────────────┴────────────────────────

Общий вид

─────────────────┬──────────┬───────────┬──────────┬───────────────┬──────────┬─────────────

Наименование │ Фланец │ Втулка │ Фланец │Втулка-тройник │ Фланец │ Втулка

деталей │ │ │ │ │ │

─────────────────┼──────────┼───────────┼──────────┼───────────────┼──────────┼─────────────

Условное обозна-│ ФЧМ │ ВЧМ │ ФЧМ │ ВТЧМ │ ФЧ │ ВЧ

чение │ │ │ │ │ │

Номер чертежа │ 1 - 3 │ 4 │ 1 - 3 │ 5 │ 6 │ 7

Номер таблицы │ 2 │ 3 │ 2 │ 4 │ 5 │ 6

─────────────────┼──────────┴───────────┼──────────┴───────────────┼──────────┴─────────────

Назначение │ Для соединения труб │ Для устройства отводов │ Для присоединения

│в водопроводах и │D = 50 - 150 мм от водо- │металлических фланцев

│газопроводах │ y │арматуры и соединитель-

│ │проводов и газопроводов │ных частей(ГОСТ 1234-67,

│ │ │P = 10 кгс/см2) к

│ │ │ y

│ │ │трубам в водопроводах

│ │ │и газопроводах

Примечание. Поставка тройников и полумуфт должна производиться с 1/I 1974 г.

1.2. Муфты и соединительные детали (тройники и полумуфты) состоят из чугунной втулки и фланцев, стягиваемых болтами.

1.3. Муфты и соединительные детали должны изготавливаться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.

Конструкция, размеры и справочная масса втулок и фланцев, а также размеры болтов должны соответствовать указанным в табл. 2 - 6 и на черт. 1 - 7.

(п. 1.3 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)

Таблица 2

──────────────────────┬───────────────────────────────────────────────┬──────┬──────────────────────

Для асбестоцементных │ Размеры фланцев ФЧМ, мм │Спра- │ Болты

труб │ │вочный│

──────────┬───────────┼───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┤вес, ├────────┬──────┬──────

Условный │ Наружный │D │D │D │D │D │D │D │D │r │r │ а │ h │кг │Диаметр,│Длина,│Коли-

проход, мм│диаметр, мм│ 1 │ 2 │ 3 │ 4 │ 5 │ 6 │ 7 │ 8 │ 1 │ 2 │ │ │ │ мм │ мм │чество

──────────┼───────────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼──────┼────────┼──────┼──────

100 │ 122 │125│146│150│160│186│176│14 │16 │16 │14 │ 5 │ 23│ 1,4 │ М12 │ 110 │ 3

150 │ 168 │171│194│198│208│236│230│20 │22 │20 │18 │ 6 │ 24│ 2,0 │ М16 │ 130 │ 3

200 │ 224 │227│252│256│269│297│291│20 │22 │20 │18 │ 6 │ 24│ 2,7 │ М16 │ 130 │ 4

250 │ 274 │278│305│309│319│354│345│24 │26 │24 │22 │ 8 │ 30│ 4,3 │ М20 │ 160 │ 4

300 │ 324 │328│357│361│373│408│399│24 │26 │24 │22 │ 8 │ 30│ 5,6 │ М20 │ 160 │ 5

350 │ 373 │377│408│413│425│465│451│24 │26 │24 │22 │ 9 │ 34│ 8,2 │ М20 │ 180 │ 5

400 │ 427 │431│464│469│482│522│508│24 │26 │24 │22 │ 9 │ 34│ 9,0 │ М20 │ 180 │ 5

500 │ 528 │533│568│573│585│625│611│24 │26 │24 │22 │10 │ 36│ 11,5 │ М20 │ 180 │ 5

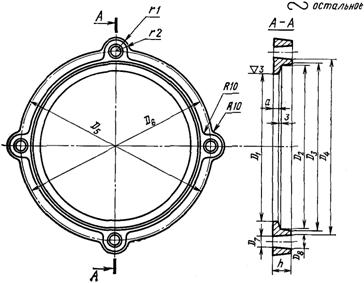

Фланец ФЧМ для труб = 100 - 150 мм

Черт. 1

Фланец ФЧМ для труб = 200 - 250 мм

Черт. 2

Фланец ФЧМ для труб = 300 - 500 мм

Черт. 3

Таблица 3

──────────────────────┬───────────────────────────────────┬───────

Асбестоцементные │ Размеры втулок ВЧМ для муфт, мм │Спра-

трубы │ │вочный

──────────┬───────────┼─────┬─────┬─────┬─────┬─────┬─────┤вес, кг

Условный │ Наружный │ D │ D │ D │ D │ B │ S │

проход, мм│диаметр, мм│ 1 │ 2 │ 3 │ 4 │ │ │

──────────┼───────────┼─────┼─────┼─────┼─────┼─────┼─────┼───────

100 │ 122 │ 125 │ 143 │ 129 │ 147 │ 50 │ 9 │ 1,3

150 │ 168 │ 171 │ 191 │ 175 │ 195 │ 70 │ 10 │ 2,8

200 │ 224 │ 227 │ 249 │ 231 │ 253 │ 70 │ 11 │ 4,0

250 │ 274 │ 278 │ 302 │ 282 │ 306 │ 80 │ 12 │ 6,9

300 │ 324 │ 328 │ 354 │ 332 │ 358 │ 90 │ 13 │ 8,8

350 │ 373 │ 377 │ 405 │ 382 │ 410 │ 90 │ 14 │ 10,9

400 │ 427 │ 431 │ 461 │ 436 │ 465 │ 100 │ 15 │ 14,4

500 │ 528 │ 533 │ 565 │ 538 │ 570 │ 100 │ 16 │ 19,5

Втулка ВЧМ

Черт. 4

Таблица 4

Асбестоцементные │ Размеры втулок-тройников ВТЧМ, мм │Спра- │ Болты

трубы │ │вочный│

──────────┬───────────┼───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┤вес, ├──────┬────────┬──────

Условный │ Наружный │D │D │D │D │D │D │D │ d │ n │ s │b │ l │кг │Длина,│Диаметр,│Коли-

проход, мм│диаметр, мм│ 1 │ 2 │ 3 │ 4 │ 5 │ 6 │ 7 │ │ │ │ │ │ │ мм │ мм │чество

──────────┼───────────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼──────┼──────┼────────┼──────

100 │ 122 │125│143│129│ 50│102│125│165│20 │ 4 │ 9 │17 │110│ 6,0 │ 180 │ М12 │ 3

100 │ 122 │125│143│129│100│158│180│220│20 │ 4 │ 9 │19 │160│ 9,0 │ 220 │ М12 │ 3

150 │ 168 │171│191│175│ 50│102│125│165│20 │ 4 │10 │17 │110│ 7,5 │ 180 │ М16 │ 3

150 │ 168 │171│191│175│100│158│180│220│20 │ 4 │10 │19 │160│ 11,8 │ 220 │ М16 │ 3

150 │ 168 │171│191│175│150│212│240│285│24 │ 8 │10 │21 │210│ 15,5 │ 270 │ М16 │ 3

200 │ 224 │227│249│231│ 50│102│125│165│20 │ 4 │11 │17 │110│ 9,8 │ 180 │ М16 │ 4

200 │ 224 │227│249│231│100│158│180│220│20 │ 4 │11 │19 │160│ 15,2 │ 220 │ М16 │ 4

200 │ 224 │227│249│231│150│212│240│285│24 │ 8 │11 │21 │210│ 21,3 │ 270 │ М16 │ 4

300 │ 324 │328│354│332│100│158│180│220│20 │ 4 │13 │19 │160│ 20,7 │ 250 │ М20 │ 5

300 │ 324 │328│354│332│150│212│240│285│24 │ 8 │13 │21 │210│ 28,3 │ 300 │ М20 │ 5

Втулка-тройник ВТЧМ

Черт. 5

Таблица 5

──────────────────────┬───────────────────────────────────────┬──────┬──────────────────────

Асбестоцементные │ Размеры фланцев ФЧ, мм │Спра- │ Болты

трубы │ │вочный│

──────────┬───────────┼───┬───┬───┬───┬───┬───┬───┬───┬───┬───┤вес, ├────────┬──────┬──────

Условный │ Наружный │D │D │D │D │D │D │D │ a │ b │ h │кг │Диаметр,│Длина,│Коли-

проход, мм│диаметр, мм│ 1 │ 2 │ 3 │ 4 │ 5 │ 6 │ 7 │ │ │ │ │ мм │ мм │чество

──────────┼───────────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼──────┼────────┼──────┼──────

100 │ 122 │125│146│150│180│218│220│19 │ 5 │ 8 │23 │ 2,4 │ М16 │ 140 │ 4

150 │ 168 │171│194│198│240│283│285│23 │ 6 │ 9 │24 │ 4,0 │ М20 │ 140 │ 8

200 │ 224 │227│252│256│295│338│340│23 │ 6 │ 9 │24 │ 5,0 │ М20 │ 140 │ 8

250 │ 274 │278│305│309│350│393│395│23 │ 8 │11 │30 │ 7,9 │ М20 │ 150 │ 12

300 │ 324 │328│357│361│400│443│445│23 │ 8 │11 │30 │ 8,5 │ М20 │ 150 │ 12

350 │ 373 │377│408│413│460│502│505│23 │ 9 │12 │34 │ 12,4 │ М20 │ 150 │ 16

400 │ 427 │431│464│469│515│562│565│26 │ 9 │12 │34 │ 14,5 │ М22 │ 150 │ 16

500 │ 528 │533│568│573│620│667│670│26 │10 │13 │36 │ 20,5 │ М22 │ 150 │ 20

Таблица 6

──────────────────────┬───────────────────────────────────────┬────────

Асбестоцементные │ Размеры втулок ВЧ, мм │Справоч-

трубы │ │ный вес,

──────────┬───────────┼───────┬────────┬───────┬───────┬──────┤кг

Условный │ Наружный │ D │ D │ D │ D │ s │

проход, мм│диаметр, мм│ 1 │ 2 │ 3 │ 4 │ │

──────────┼───────────┼───────┼────────┼───────┼───────┼──────┼────────

100 │ 122 │ 125 │ 143 │ 100 │ 158 │ 9 │ 2,2

150 │ 168 │ 171 │ 191 │ 150 │ 212 │ 10 │ 3,4

200 │ 224 │ 227 │ 249 │ 200 │ 268 │ 11 │ 5,0

250 │ 274 │ 278 │ 302 │ 250 │ 320 │ 12 │ 6,7

300 │ 324 │ 328 │ 354 │ 300 │ 370 │ 13 │ 8,5

350 │ 373 │ 377 │ 405 │ 350 │ 430 │ 14 │ 11,2

400 │ 427 │ 431 │ 461 │ 399 │ 482 │ 15 │ 13,8

500 │ 528 │ 533 │ 567 │ 498 │ 585 │ 16 │ 18,4

Фланец ФЧ

Черт. 6

Втулка ВЧ

Черт. 7

1.4. Допускаемые отклонения размеров , и втулок и фланцев должны быть не ниже II класса точности, а всех остальных размеров - не ниже III класса точности по ГОСТ 1855-55.

(п. 1.4 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Втулки и фланцы должны отливаться из чугуна марки не ниже СЧ 12-28 по ГОСТ 1412-70.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)

2.2. Отливки деталей не должны иметь дефектов: недолива, неслитин, пригаров, заливов, пористости, трещин, раковин глубиной более 15% номинальной толщины стенки.

Допускается заварка дефектных мест с последующей зачисткой. Общее количество заваренных мест не должно быть более двух на деталь.

При неровной поверхности отливки допускается местная зачистка глубиной не более 1 мм только под гайки или головки болтов.

На изделиях высшей категории качества дефекты не допускаются.

(п. 2.2 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)

2.3. Втулки должны быть водонепроницаемы и выдерживать без разрушения давление:

25 ати при условном проходе до 300 мм;

20 ати при условном проходе свыше 300 мм, а втулки муфт высшей категории качества - 30 ати при условном проходе до 300 мм и 25 ати при условном проходе свыше 300 мм.

(п. 2.3 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)

2.4. Поверхности втулок и фланцев должны быть покрыты нефтяным битумом, температура размягчения которого должна быть не ниже +65 °С. Битум должен отвечать требованиям ГОСТ 9812-74. Покрытие должно быть прочным, гладким и не иметь видимых глазом трещин, не должно быть липким и растворимым в воде. Покрытие поверхности втулок битумом должно производиться после их гидравлического испытания.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)

Примечание. Поверхности втулок и фланцев муфт, предназначенных для систем мелиорации, допускается покрывать битумным лаком БТ 577 по ГОСТ 5631-70.

(примечание введено Изменением N 1, введенным в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)

2.5. Размеры болтов и гаек должны соответствовать ГОСТ 7798-70 и ГОСТ 5915-70, а технические требования к ним - ГОСТ 1759-70.

Допускается применение болтов грубой точности с уменьшенной головкой по ГОСТ 15590-70, а также шпилек соответствующей длины и диаметра резьбы по ГОСТ 22042-76 с гайками.

(абзац введен Изменением N 1, введенным в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)

2.6. Болты и гайки должны быть оцинкованы.

Примечание. Допускается по согласованию с потребителем поставка неоцинкованных болтов и гаек.

2.7. Готовые детали должны быть приняты техническим контролем предприятия-изготовителя.

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Муфты и соединительные детали должны поставляться комплектно партиями. Размер партии устанавливается соглашением между предприятием-изготовителем и потребителем.

3.2. Приемка муфт и соединительных деталей производится путем проведения приемочного контроля по внешнему виду и размерам, а также по водонепроницаемости.

Для проверки по внешнему виду и размерам отбирают 5% фланцев, втулок и других деталей, а для испытания гидравлическим давлением - 1% втулок от партии, но не менее 5 шт.

При приемке изделий высшей категории качества для проверки по всем показателям отбирают 10% изделий от партии.

Если при контрольной проверке хотя бы одно изделие по какому-либо показателю не будет удовлетворять требованиям настоящего стандарта, производят повторную проверку по этому показателю удвоенного количества изделий, отобранных от той же партии. В случае неудовлетворительных результатов повторной проверки, партия бракуется.

(п. 3.2 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)

3.3. Проверка размеров должна производиться универсальным инструментом или шаблонами.

3.4. Гидравлические испытания втулок производят на специальном прессе.

При установке на прессе торцы втулок герметизируются резиновыми кольцами. Испытание проводят нагнетанием воды в испытуемую втулку. Величину давления определяют по манометру.

Под гидравлическим давлением, указанным в п. 2.3, втулка должна находиться не менее 15 с. При испытании втулку слегка обстукивают стальным молотком весом 700 г.

Если в процессе этого испытания на наружной поверхности втулки не образуется капелек воды, то она считается выдержавшей испытание на водонепроницаемость.

3.5. Методы испытаний физико-механических показателей и химического анализа чугуна втулок и фланцев должны соответствовать указанным в ГОСТ 1412-70 и ГОСТ 22536.0-77 - ГОСТ 22536.6-77.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)

3.6. Температура размягчения битума должна определяться по ГОСТ 11506-73.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)

4. МАРКИРОВКА. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. На наружной поверхности каждой муфты или детали должны быть указаны: товарный знак предприятия-изготовителя, буква В на муфтах, предназначенных для систем питьевого водоснабжения, буква М на муфтах для систем мелиорации, условное обозначение детали, диаметр труб, для которых они предназначены, а на втулке-тройнике дополнительно указывается диаметр отвода.

На муфтах и деталях высшей категории качества должно быть нанесено изображение государственного Знака качества по ГОСТ 1.9-67. Например, на втулке-тройнике, предназначенной для соединения асбестоцементных труб для мелиорации с диаметром условного прохода 150 мм и устройства отвода с условным проходом 50 мм, должны быть указаны после товарного знака наименование детали и диаметр труб: М-ВТЧМ-150/50, а на фланцах, комплектующих такую втулку, должно быть соответственно указано: М-ФЧ-150.

(п. 4.1 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)

4.2. Предприятие-изготовитель должно сопровождать каждую партию изделий паспортом (сертификатом), в котором указывается:

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 09.06.1978 N 113)

а) наименование завода-изготовителя;

б) номер партии;

в) наименование комплекта;

г) результаты гидравлических испытаний втулок;

д) температура размягчения битума;

е) обозначение настоящего стандарта.

4.3. Втулки, фланцы и болты для муфт, тройников и полумуфт перевозятся комплектно, для этого они связываются проволокой или стягиваются болтами.

При перевозке чугунных деталей, связанных проволокой, необходимое количество болтов отправляется в ящиках одновременно с чугунными деталями.

4.4. Муфты, тройники и полумуфты должны храниться под навесом уложенными раздельно в стопы и должны быть защищены от воздействия атмосферных осадков.

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

(раздел 5 введен Изменением N 1,

введенным в действие Постановлением

Госстандарта СССР от 09.06.1978 N 113)

5.1. Предприятие-изготовитель должно гарантировать соответствие поставляемых изделий требованиям настоящего стандарта.

5.2. Гарантийный срок эксплуатации (хранения) изделий при условии соблюдения потребителем правил транспортирования и хранения, предусмотренных настоящим стандартом, - 12 мес со дня сдачи муфт (других изделий) в эксплуатацию, но не более 18 мес со дня отгрузки с предприятия, а муфт (других изделий) высшей категории качества - два года со дня сдачи в эксплуатацию, но не более двух с половиной лет со дня отгрузки с предприятия-изготовителя.
