Введен в действие Постановлением Госстроя СССР от 25 октября 1984 г. N 180 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР СТОЙКИ ЖЕЛЕЗОБЕТОННЫЕ ЦЕНТРИФУГИРОВАННЫЕ ДЛЯ ОПОР ВЫСОКОВОЛЬТНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ КОНСТРУКЦИЯ ЗАКЛАДНЫХ ИЗДЕЛИЙ И ПОДПЯТНИКОВ Centrifugal
reinforced concrete posts for high-voltage transmission lines. Structure of fitting
products ГОСТ 22687.3-85 Группа Ж33 ОКП 58 6311 Срок введения 1 января 1986 года 1. Настоящий стандарт распространяется на
закладные изделия и подпятники для железобетонных центрифугированных конических
и цилиндрических стоек кольцевого сечения по ГОСТ 22687.1-85 и ГОСТ 22687.2-85,
предназначенных для опор линий электропередачи напряжением 35 - 750 кВ, и устанавливает конструкцию указанных закладных изделий
и подпятников. 2. Форма и размеры закладных изделий

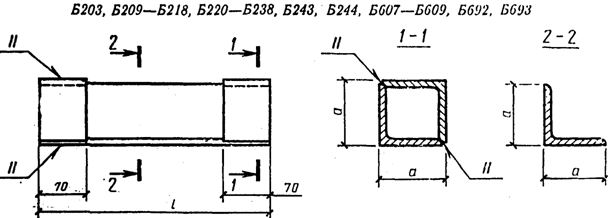

должны соответствовать указанным на черт. 1. Черт. 1. Закладные изделия Исполнение 1 Исполнение 2 Спецификация элементов на закладное
изделие приведена в табл. 1. Таблица 1 ─────────────────┬─────────────────┬────────┬─────────┬─────────── Марка закладного │ Сечение │ l, мм │ a/b, мм │ Масса, кг изделия │ │ │ │ ─────────────────┼─────────────────┼────────┼─────────┼─────────── 1 │ 2 │ 3 │ 4 │ 5 ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б202 │ Уголок 50 x 5 │ 50 │ 50 │ 0,2 ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б204 │ Уголок 36 x 4 │ 365 │ - │ 2,4 ├─────────────────┼────────┤ │ │ диаметр 12AI │ 1070 │ │ ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б205 │ Уголок 36 x 4 │ 500 │ - │ 3,3 ├─────────────────┼────────┤ │ │ диаметр 12AI │ 1490 │ │ ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б206 │ Уголок 36 x 4 │ 450 │ - │ 3,0 ├─────────────────┼────────┤ │ │ диаметр 12AI │ 1330 │ │ ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б207 │ Уголок 36 x 4 │ 515 │ - │ 4,0 ├─────────────────┼────────┤ │ │ диаметр 12AI │ 1740 │ │ ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б208 │ Уголок 36 x 4 │ 520 │ - │ 3,6 ├─────────────────┼────────┤ │ │ диаметр 12AI │ 1635 │ │ ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б209 │ Уголок 36 x 4 │ 320 │ 40 │ 1,4 ─────────────────┤ ├────────┤ ├─────────── Б210 │ │ 330 │ │ 1,4 ─────────────────┤ ├────────┤ ├─────────── Б211 │ │ 340 │ │ 1,5 ─────────────────┤ ├────────┤ ├─────────── Б212 │ │ 350 │ │ 1,5 ─────────────────┤ ├────────┤ ├─────────── Б213 │ │ 360 │ │ 1,6 ─────────────────┤ ├────────┤ ├─────────── Б214 │ │ 370 │ │ 1,6 ─────────────────┤ ├────────┤ ├─────────── Б215 │ │ 380 │ │ 1,7 ─────────────────┤ ├────────┤ ├─────────── Б216 │ │ 390 │ │ 1,7 ─────────────────┤ ├────────┤ ├─────────── Б217 │ │ 400 │ │ 1,8 ─────────────────┤ ├────────┤ ├─────────── Б218 │ │ 415 │ │ 1,8 ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б220 │ Уголок 36 x 4 │ 425 │ 40 │ 1,9 ─────────────────┤ ├────────┤ ├─────────── Б221 │ │ 435 │ │ 1,9 ─────────────────┤ ├────────┤ ├─────────── Б222 │ │ 445 │ │ 2,0 ─────────────────┤ ├────────┤ ├─────────── Б223 │ │ 450 │ │ 2,0 ─────────────────┤ ├────────┤ ├─────────── Б224 │ │ 460 │ │ 2,1 ─────────────────┤ ├────────┤ ├─────────── Б225 │ │ 470 │ │ 2,1 ─────────────────┤ ├────────┤ ├─────────── Б226 │ │ 480 │ │ 2,2 ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б227 │ Уголок 50 x 5 │ 400 │ 55 │ 3,1 ─────────────────┤ ├────────┤ ├─────────── Б228 │ │ 405 │ │ 3,2 ─────────────────┤ ├────────┤ ├─────────── Б229 │ │ 425 │ │ 3,3 ─────────────────┤ ├────────┤ ├─────────── Б230 │ │ 445 │ │ 3,4 ─────────────────┤ ├────────┤ ├─────────── Б231 │ │ 460 │ │ 3,5 ─────────────────┤ ├────────┤ ├─────────── Б232 │ │ 470 │ │ 3,6 ─────────────────┤ ├────────┤ ├─────────── Б233 │ │ 575 │ │ 4,4 ─────────────────┤ ├────────┤ ├─────────── Б234 │ │ 555 │ │ 4,2 ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б235 │ Уголок 160 x 10 │ 555 │ 160/70 │ 19,8 ─────────────────┤ ├────────┤ ├─────────── Б235-1 │ │ 465 │ │ 16,6 ─────────────────┤ ├────────┤ ├─────────── Б235-2 │ │ 480 │ │ 17,1 ─────────────────┤ ├────────┤ ├─────────── Б235-3 │ │ 500 │ │ 17,8 ─────────────────┤ ├────────┤ ├─────────── Б235-4 │ │ 520 │ │ 18,6 ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б236 │ Уголок 36 x 4 │ 495 │ 40 │ 2,2 ─────────────────┤ ├────────┤ ├─────────── Б237 │ │ 505 │ │ 2,2 ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б238 │ Уголок 50 х 5 │ 510 │ 55 │ 4,0 ─────────────────┤ ├────────┤ ├─────────── Б239 │ │ 415 │ │ 3,2 ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б240 │ Уголок 36 х 4 │ 450 │ - │ 3,3 ├─────────────────┼────────┤ │ │ диаметр 12AI │ 1390 │ │ ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б241 │ Уголок 36 х 4 │ 570 │ - │ 4,0 ├─────────────────┼────────┤ │ │ диаметр 12AI │ 1780 │ │ ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б243 │ Уголок 50 х 5 │ 480 │ 55 │ 3,7 ─────────────────┤ ├────────┤ ├─────────── Б244 │ │ 430 │ │ 3,2 ─────────────────┤ ├────────┤ ├─────────── Б607 │ │ 625 │ │ 4,8 ─────────────────┤ ├────────┤ ├─────────── Б608 │ │ 610 │ │ 4,6 ─────────────────┤ ├────────┤ ├─────────── Б609 │ │ 590 │ │ 4,4 ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б610 │ Уголок 160 x 10 │ 580 │ 160/70 │ 20,8 ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б691 │ Уголок 50 х 5 │ 760 │ - │ 7,8 ├─────────────────┼────────┤ │ │ диаметр 12AI │ 2350 │ │ ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б692 │ Уголок 63 х 5 │ 785 │ 68 │ 7,6 ─────────────────┼─────────────────┼────────┼─────────┼─────────── Б693 │ Уголок 50 х 5 │ 785 │ 55 │ 6,0 Примечание. Разрешается применять
закладные изделия других конструкций, которые удовлетворяют всей совокупности
предъявляемых к ним требований. Соединение элементов закладных изделий
выполняют ручной дуговой сваркой швами. 3. Форма и размеры закладных изделий для
фланцевых соединений стоек должны соответствовать указанным
на черт. 2. Закладные изделия Черт. 2 Спецификация элементов на эти закладные
изделия приведена в табл. 2. Таблица 2 ───────┬─────┬─────┬──────────────┬────┬─────┬──────────────────── Марка │Номер│Эскиз│ Сечение │Дли-│Коли-│ Масса, кг │пози-│ │ │на, │чест-├──────┬───────┬───── │ции │ │ │мм │во │одной │ всех │марки │ │ │ │ │пози-│детали│деталей│ │ │ │ │ │ций │ │ │ ───────┼─────┼─────┼──────────────┼────┼─────┼──────┼───────┼───── М5 │ 1 │ │- 250 х 10 │2480│ 1 │ 48,7 │ 49 │ 63 ├─────┼─────┼──────────────┼────┼─────┼──────┼───────┤ │ 2 │ │диаметр 14AIII│2405│ 1 │ 2,9 │ 3 │ ├─────┼─────┼──────────────┼────┼─────┼──────┼───────┤ │ 3 │ │диаметр 14AV │ 700│ 12 │ 0,8 │ 10 │ ├─────┼─────┴──────────────┴────┼─────┼──────┼───────┤ │ │ Наплавленный металл │ │ │ 1 │ ───────┼─────┼─────┬──────────────┬────┼─────┼──────┼───────┼───── М5-1 │ 4 │ │Труба D = │ 250│ 1 │ 50 │ 50 │ 64 │ │ │ н │ │ │ │ │ │ │ │= 820 х 10 │ │ │ │ │ ├─────┼─────┼──────────────┼────┼─────┼──────┼───────┤ │ 3 │ │диаметр 14AV │ 700│ 12 │ 0,8 │ 10 │ ├─────┼─────┼──────────────┼────┼─────┼──────┼───────┤ │ 5 │ │диаметр 14AIII│2468│ 1 │ 3,0 │ 3 │ ├─────┼─────┴──────────────┴────┼─────┼──────┼───────┤ │ │ Наплавленный металл │ │ │ 1 │ ───────┼─────┼─────┬──────────────┬────┼─────┼──────┼───────┼───── М6 │ │ │- 95 х 10 │ 180│ 1 │ 0,8 │ 1 │ 1 ───────┼─────┼─────┼──────────────┼────┼─────┼──────┼───────┼───── М7 │ │ │- 98 х 25 │1000│ 1 │ 52,8 │ 53 │ 53 ───────┼─────┼─────┼──────────────┼────┼─────┼──────┼───────┼───── М7-1 │ │ │- 100 х 25 │1020│ 1 │ 56,7 │ 57 │ 57 ───────┼─────┼─────┼──────────────┼────┼─────┼──────┼───────┼───── │ │ │ │ │ │ │ │ ───────┼─────┼─────┼──────────────┼────┼─────┼──────┼───────┼───── Д23 │ 6 │ │диаметр 8AIII │ 250│ 4 │ 0,1 │ 0,4 │ 1 (ПК-1) ├─────┼─────┼──────────────┼────┼─────┼──────┼───────┤ │ 7 │ │диаметр 8AIII │ 430│ 1 │ 0,2 │ 0,2 │ 4. Форма и размеры подпятников,
показатели их материалоемкости должны соответствовать указанным
на черт. 3 - 4 и приведенным в табл. 3. Подпятники марок П1, П2
и П3 Черт. 3 Подпятники марок ПК-1, П1-3, П4-1 Черт. 4 Таблица 3 ────┬─────────────────┬────────────────────────────────────────────┬──────────────────── Мар-│Геометрические
│ Расход материалов │ Применяемость в ка │ размеры, мм │ │ стойках под-├───┬───┬────┬────┼───────────┬──────────────────────┬────┬────┤ пят-│D │D │сиг-│сиг-│ Бетон
│ Арматура │Зак-│Об-
│ ника│ н │ в │ма │ма ├─────┬─────┼──────────────┬───────┤лад-│щий │ │ │
│ 1 │ 2 │Класс│Объ- │ Диаметр, мм │ Масса,│ные
│рас-│ │ │
│ │ │
│ем, │ │ кг │из- │ход,│ │ │
│ │
│ │м3 │ │ │де- │кг │ │ │
│ │ │
│ │ │ │лия,│ │ │ │
│ │ │
│ │ │ │кг │
│ ────┼───┼───┼────┼────┼─────┼─────┼──────────────┼───────┼────┼────┼──────────────────── П1 │560│ - │ 50 │ - │ В25 │0,012│диаметр
8АI/ │2,0/0,3│ 1 │3,3 │СЦ22.1-1 │ │
│ │ │
│ │диаметр
8АI │ │ │
│ ────┼───┼───┼────┼────┤ ├─────┼──────────────┼───────┤ ├────┼──────────────────── П2 │650│ - │ 50 │ - │
│0,017│диаметр 8АI/ │3,0/0,3│ │4,3 │СК26.1-1 - СК26.1-3; │ │
│ │ │
│ │диаметр
8АI │ │ │
│СК26.1-5; СК26.1-6; │ │
│ │ │
│ │ │ │ │
│СК26.2-1; │ │
│ │ │
│ │ │ │ │
│СК22.1-1 - СК22.1-3; │ │
│ │ │
│ │ │ │ │
│СК22.2-1; СК22.3-1 ────┼───┼───┼────┼────┤ ├─────┼──────────────┼───────┤ ├────┼──────────────────── П3 │800│
- │ 60 │ - │ │0,03 │диаметр 8АI/ │5,0/0,3│ │6,3 │СЦ20.1-1; СЦ20.2-1; │ │
│ │ │
│ │диаметр
8АI │ │ │
│СЦ20.2-2 ────┼───┼───┼────┼────┤ ├─────┼──────────────┼───────┼────┼────┼──────────────────── ПК-1│650│440│200 │150 │ │0,06 │диаметр 8АIII/│4,0/0,3│
3 │7,3 │СК26.1-4 │ │
│ │ │
│ │диаметр
8АI │ │ │
│ ────┼───┼───┼────┼────┤ ├─────┼──────────────┼───────┼────┼────┼──────────────────── П1-3│600│420│180 │ 80 │ │0,038│диаметр 8АI/ │4,0/1,0│ - │5,0 │СЦ26.1-1; СЦ26.3-1; │ │
│ │ │
│ │диаметр
12АI │ │ │
│СЦ26.3-2 ────┼───┼───┼────┼────┤ ├─────┼──────────────┼───────┼────┼────┼──────────────────── П4-1│800│ - │100 │ - │
│0,05 │диаметр 8АI/ │5,3/0,2│
1 │6,5 │СЦ20.3-1н │ │
│ │ │
│ │диаметр
8АI │ │ │
│ Примечание. В числителе приведены данные
для подпятников, в знаменателе - для монтажных петель. Марка стали - ВСт3пс. 5. Подпятники следует изготовлять из
тяжелого бетона средней плотности более 2200 до 2500 кг/м3 включительно. 6. Армирование подпятников должно
соответствовать приведенному на черт. 5. Армирование подпятников Черт. 5 Спецификация арматурных элементов на
подпятник приведена в табл. 4. Таблица 4 ───────────┬──────────┬───────┬─────────────┬──────┬──────┬─────── Обозначение│Арматурный│ Номер │ Диаметр, мм │Длина,│Коли- │ Общая подпятника │ элемент │позиции│ │ мм │чество│ длина, │ │ │ │ │пози- │ м │ │ │ │ │ций │ ───────────┼──────────┼───────┼─────────────┼──────┼──────┼─────── П1 │ С165 │ 1 │диаметр 8AI │ 500 │ 2 │ 1,0 │ │ 2 │диаметр 8AI │ 460 │ 4 │ 1,8 │ │ 3 │диаметр 8AI │ 310 │ 4 │ 1,2 ├──────────┼───────┼─────────────┼──────┼──────┼─────── │ Рисунок │ 28 │диаметр 8AI │ 800 │ 1 │ 0,8 ───────────┼──────────┼───────┼─────────────┼──────┼──────┼─────── П2 │ С166 │ 4 │диаметр 8AI │ 600 │ 2 │ 1,2 │ │ 5 │диаметр 8AI │ 580 │ 4 │ 2,3 │ │ 6 │диаметр 8AI │ 520 │ 4 │ 2,1 │ │ 7 │диаметр 8AI │ 380 │ 4 │ 1,5 ├──────────┼───────┼─────────────┼──────┼──────┼─────── │ Рисунок │ 28 │диаметр 8AI │ 800 │ 1 │ 0,8 ───────────┼──────────┼───────┼─────────────┼──────┼──────┼─────── П3 │ С169 │ 8 │диаметр 8AI │ 750 │ 2 │ 1,5 │ │ 9 │диаметр 8AI │ 730 │ 4 │ 2,9 │ │ 10 │диаметр 8AI │ 670 │ 4 │ 2,7 │ │ 11 │диаметр 8AI │ 570 │ 4 │ 2,3 │ │ 12 │диаметр 8AI │ 380 │ 4 │ 1,5 ├──────────┼───────┼─────────────┼──────┼──────┼─────── │ Рисунок │ 29 │диаметр 8AI │ 800 │ 1 │ 0,8 ───────────┼──────────┼───────┼─────────────┼──────┼──────┼─────── ПК-1 │ С168 │ 13 │диаметр 8AIII│ 600 │ 12 │ 7,2 │ (2 шт.) │ 14 │диаметр 8AIII│ 410 │ 8 │ 3,3 │ │ 15 │диаметр 8AIII│ 220 │ 8 │ 1,8 ├──────────┼───────┼─────────────┼──────┼──────┼─────── │ Рисунок │ 30 │диаметр 8AIII│ 770 │ 1 │ 0,8 ───────────┼──────────┼───────┼─────────────┼──────┼──────┼─────── П1-3 │ С131 │ 16 │диаметр 8AI │ 560 │ 4 │ 2,2 │ │ 17 │диаметр 8AI │ 440 │ 4 │ 1,8 │ │ 19 │диаметр 8AI │ 320 │ 4 │ 1,3 ├──────────┼───────┼─────────────┼──────┼──────┼─────── │ С132 │ 18 │диаметр 8AI │ 370 │ 4 │ 1,5 │ │ 20 │диаметр 8AI │ 220 │ 4 │ 0,9 ├──────────┼───────┼─────────────┼──────┼──────┼─────── │ │ 31 │диаметр 8AI │ 220 │ 8 │ 1,8 ├──────────┼───────┼─────────────┼──────┼──────┼─────── │ Рисунок │ 32 │диаметр 8AI │ 350 │ 1 │ 0,4 ───────────┼──────────┼───────┼─────────────┼──────┼──────┼─────── П4-1 │ С1 │ 21 │диаметр 8AI │ 750 │ 2 │ 1,5 │ │ 22 │диаметр 8AI │ 730 │ 4 │ 2,9 │ │ 23 │диаметр 8AI │ 670 │ 4 │ 2,7 │ │ 24 │диаметр 8AI │ 570 │ 4 │ 2,3 │ │ 25 │диаметр 8AI │ 380 │ 4 │ 1,5 ├──────────┼───────┼─────────────┼──────┼──────┼─────── │ Рисунок │ 26 │диаметр 8AI │ 2450 │ 1 │ 2,5 ├──────────┼───────┼─────────────┼──────┼──────┼─────── │ Рисунок │ 27 │диаметр 8AI │ 390 │ 1 │ 0,4 7. Крестообразные соединения стержней -
по ГОСТ 14098-85. Тавровое соединение анкерных стержней с фасонкой - по ГОСТ 14098-85. Режимы сварки следует принимать согласно
СН 393-78. 8. Технические требования к закладным
изделиям и подпятникам - по ГОСТ 22687.0-85. 9. Оценка качества и методы контроля
закладных изделий - по ГОСТ 10922-75. |
|
