| Утвержден и введен
в действие Постановлением Госстандарта СССР от 12 апреля 1984 г. N 1270 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ОБРАБОТКА МЕТАЛЛОВ ДАВЛЕНИЕМ. ШТАМПЫ ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ Pressure metal
working. Die-tools. Terms and
definitions ГОСТ 15830-84 Группа B00 ОКСТУ 3963 Взамен ГОСТ 15830-75 Срок введения с 1 июля 1985 года Настоящий стандарт устанавливает
применяемые в науке, технике и производстве термины и определения основных
видов штампов для обработки металлов давлением, их сборочных единиц и деталей. Термины, установленные стандартом,
обязательны для применения в документации всех видов, научно-технической,
учебной и справочной литературе. Для каждого понятия установлен один
стандартизованный термин. Применение терминов-синонимов стандартизованного
термина запрещается. Недопустимые к применению термины-синонимы приведены в
стандарте в качестве справочных и обозначены пометой "Ндп". Для отдельных стандартизованных терминов
в стандарте приведены в качестве справочных краткие формы, которые разрешается
применять, когда исключена возможность их различного толкования. Установленные
определения можно, при необходимости, изменять по форме изложения, не допуская
нарушения границ понятий. В случаях, когда необходимые и
достаточные признаки понятия содержатся в буквальном значении термина,
определение не приведено и, соответственно, в графе "Определение"
поставлен прочерк. В стандарте приведен алфавитный указатель
содержащихся в нем терминов. В стандарте имеется рекомендуемое
Приложение 1, содержащее правила построения наименований штампов, их узлов и
деталей, справочное Приложение 2, содержащее виды штампов по универсальности
применения и технологическому признаку, и рекомендуемое Приложение 3,
содержащее термины и определения понятий, связанных со штампами. Стандартизованные термины набраны
полужирным шрифтом, их краткая форма - светлым, а недопустимые синонимы -
курсивом. ────────────────────┬───────────────────────────────────────────── Термин │ Определение ────────────────────┴───────────────────────────────────────────── ОБЩИЕ ПОНЯТИЯ 1. "*"Штамп"*" │Технологическая оснастка, посредством которой │заготовка приобретает форму и (или) размеры, │соответствующие поверхности или контуру │рабочих элементов штампа 2. "*"Нижняя часть│Часть штампа, прикрепляемая к нижнему рабоче- штампа"*" │му органу кузнечно-прессовой машины (см. При- │ложение 1, черт. 1) <*> -------------------------------- <*> На чертежах в основной части стандарта и в Приложении 1 номер позиции соответствует номеру термина. 3. "*"Верхняя │Часть штампа, прикрепляемая к верхнему рабо- часть штампа"*" │чему органу кузнечно-прессовой машины (см. │Приложение 1, черт. 1) 4. "*"Открытый │Штамп, в котором предусмотрено образование штамп"*" │штамповочного облоя 5. "*"Закрытый │Штамп, в котором не предусмотрено образова- штамп"*" │ния штамповочного облоя ВИДЫ ШТАМПОВ ПО ТЕХНОЛОГИЧЕСКОМУ ПРИЗНАКУ 6. "*"Штамп │Штамп для выполнения одной или нескольких простого │одноименных технологических операций на одной действия"*" │позиции за один ход подвижной части штампа │(см. Приложение 1, черт. 2) 7. "*"Штамп │Штамп для выполнения разноименных техноло- совмещенного │гических операций или технологических перехо- действия"*" │дов на одной позиции за один ход подвижной │части штампа (см. Приложение 1, черт. 4) 8. "*"Штамп после-│Штамп для выполнения нескольких технологи- довательного │ческих операций или технологических переходов действия"*" │на нескольких позициях за соответствующее │число ходов подвижной части штампа │(см. Приложение 1, черт. 3) ВИДЫ ШТАМПОВ ПО УНИВЕРСАЛЬНОСТИ ПРИМЕНЕНИЯ 9. "*"Специальный │Штамп для изготовления только заданных штамп"*" │изделий Ндп. &Специа- │ лизированный │ штамп& │ 10. "*"Универсаль- │Штамп для изготовления различных изделий ный штамп"*" │(см. Приложение 1, черт. 5) ВИДЫ ШТАМПОВ ПО ОСОБЕННОСТЯМ СБОРКИ 11. [Неразборный │Штамп, собираемый из узлов и деталей, штамп] │используемых только в данном штампе 12. "*"Штамп со │Штамп, в котором предусмотрена замена пуан- сменными рабо- │сона и матрицы (см. Приложение 1, черт. 6) чими элемен- │ тами"*" │ 13. "*"Штамп со │См. Приложение 1, черт. 7 сменным │ пакетом"*" │ 14. "*"Штамп со │ сменным сборным│ пакетом"*" │ 15. "*"Сборный │Штамп, собираемый из узлов и деталей, штамп"*" │многократно используемых в различных штампах УЗЛЫ И ДЕТАЛИ ШТАМПОВ 16. "*"Рабочий эле-│Основная деталь или узел штампа, выполняющая мент штампа"*" │разделительные или формоизменяющие операции [Рабочий эле- │ мент] │ 17. "*"Блок │Узел штампа для крепления пакета штампа и штампа"*" │(или) совмещения рабочих элементов при [Блок] │штамповке │ │ рисунок │ │ рисунок │ 18. "*"Универсаль- │Блок штампа, предназначенный для эксплуатации ный блок │со сменными пакетами штампа штампа"*" │ [Универсальный │ блок] │ 19. "*"Блок штампа │ - c диагональным │ расположением │ рисунок направляющих │ узлов"*" │ Ндп. &Блок │ штампа с │ угловым распо- │ ложением │ направляющих │ узлов& │ 20. "*"Блок штампа │ - с осевым распо-│ ложением │ рисунок направляющих │ узлов"*" │ Ндп. &Блок │ штампа с │ симметричным │ расположением │ направляющих │ узлов& │ 21. "*"Блок штампа │ - c задним распо-│ ложением │ рисунок направляющих │ узлов"*" │ 22. "*"Блок штампа │ - с четырьмя │ направляющими │ рисунок узлами"*" │ 23. "*"Направляющий│Узел штампа для совмещения частей штампа при узел штампа"*" │их перемещении относительно друг друга [Направляющий │ узел] │ 24. "*"Цилиндри- │Направляющий узел штампа, имеющий цилиндри- ческий направ- │ческую направляющую поверхность ляющий узел │ штампа"*" │ 25. "*"Цилиндри- │ - ческий направ- │ ляющий узел │ рисунок скольжения │ штампа"*" │ [Направляющий │ узел скольже- │ ния] │ 26. "*"Цилиндри- │ - ческий направ- │ ляющий узел ка-│ рисунок чения штампа"*"│ [Направляющий │ узел качения] │ 27. "*"Плоский │Направляющий узел штампа, имеющий одну или направляющий │несколько плоских направляющих поверхностей узел штампа"*" │ │ рисунок рисунок │ 28. "*"Клин │Деталь штампа для изменения направления штампа"*" │действия усилия [Клин] │ 29. "*"Ползушка │Деталь штампа, воспринимающая усилие клина и штампа"*" │передающая его другим деталям штампа [Ползушка] │ 30. "*"Пакет │Узел для фиксации и (или) крепления рабочих штампа"*" │элементов штампа, закрепляемый в блоке штампа [Пакет] │ │ рисунок │ │ рисунок │ 31. "*"Пакет штампа│ со сменными │ рабочими │ элементами"*" │ 32. "*"Нижняя плита│См. чертеж к термину 17 штампа"*" │ [Нижняя плита] │ 33. "*"Верхняя пли-│См. чертеж к термину 17 та штампа"*" │ [Верхняя плита]│ 34. "*"Направляющая│Деталь цилиндрического направляющего узла колонка │штампа, имеющая наружную направляющую по- штампа"*" │верхность (см. чертеж к термину 25) [Направляющая │ колонка] │ 35. "*"Направляющая│Деталь цилиндрического направляющего узла втулка │штампа, имеющая внутреннюю направляющую штампа"*" │поверхность (см. чертеж к термину 25) [Втулка] │ 36. "*"Хвостовик │Деталь штампа для центрирования и (или) штампа"*" │крепления верхней части штампа к ползуну [Хвостовик] │пресса │ │ рисунок │ 37. "*"Матрица │Рабочий элемент штампа, охватывающий материал штампа"*" │и (или) являющийся неподвижным (см. чертеж к [Матрица] │термину 30) 38. "*"Секция мат- │Часть матрицы штампа, образующая в сочетании рицы штампа"*" │с другими секциями рабочий контур матрицы [Секция мат- │(см. чертеж к термину 39) рицы] │ 39. "*"Секционная │ матрица │ рисунок штампа"*" │ [Секционная │ матрица] │ 40. "*"Вставка │Сменная часть рабочего элемента штампа (см. штампа"*" │чертеж к термину 39) [Вставка] │ 41. "*"Пуансон │Рабочий элемент штампа, охватываемый штам- штампа"*" │пуемым материалом при штамповке и (или) [Пуансон] │являющийся подвижным (см. чертеж к термину Ндп. &Копир │30) Шаблон │ Прошивник&│ 42. "*"Секция пуан-│Часть пуансона штампа, образующая в сочетании сона штампа"*" │с другими секциями пуансона рабочий контур &Секция пуан- │пуансона (см. чертеж к термину 43) сона& │ 43. "*"Секционный │ пуансон │ рисунок штампа"*" │ [Секционный │ пуансон] │ 44. "*"Пуансон-мат-│Рабочий элемент штампа, имеющий признаки рица штампа"*" │пуансона и матрицы штампа (см. Приложение 1 [Пуансон- │черт. 4) матрица] │ 45. "*"Пуансонодер-│Деталь штампа для центрирования и крепления жатель │пуансона и (или) пуансон-матрицы штампа (см. штампа"*" │чертеж к термину 30) [Пуансонодер- │ жатель] │ 46. "*"Матрицедер- │Деталь штампа для центрирования и крепления жатель │матрицы штампа штампа"*" │ [Матрицедержа- │ тель] │ рисунок │ 47. "*"Обойма │Деталь штампа для взаимной фиксации секций штампа"*" │матрицы, пуансона или пуансон-матрицы (см. [Обойма] │чертеж к термину 43) 48. "*"Подкладная │Деталь штампа для предохранения верхней и плитка │нижней плит штампа от деформации (см. чертеж штампа"*" │к термину 30) [Плитка] │ 49. "*"Направляющая│Деталь штампа для направления заготовки в планка │штампе штампа"*" │ [Планка] │ │ рисунок │ 50. "*"Шаговый нож │Пуансон штампа, обеспечивающий точность штампа"*" │подачи заготовок в виде полосы или ленты [Нож] │ │ рисунок │ 51. "*"Опорная │Деталь штампа, предохраняющая полосу или планка │ленту от изгиба при подаче ее в рабочую зону штампа"*" │штампа [Опорная │ планка] │ Ндп. &Лоток& │ │ рисунок │ 52. "*"Трафарет │Деталь штампа для ориентации штучных заго- штампа"*" │товок в штампе по контуру [Трафарет] │ │ рисунок │ 53. "*"Фиксатор │Деталь штампа для центрирования по отверстиям штампа"*" │заготовки в штампе [Фиксатор] │ Ндп. &Ловитель&│ │ рисунок │ 54. "*"Упор │Деталь штампа для ограничения подачи заго- штампа"*" │товки в штампе (см. чертеж к термину 53) [Упор] │ 55. "*"Прижим │Деталь штампа для прижатия штампуемой штампа"*" │заготовки к рабочим поверхностям и (или) [Прижим] │базам │ │ рисунок │ │ рисунок │ 56. "*"Съемник │Деталь штампа для съема изделия или отхода с штампа"*" │пуансона или пуансон-матрицы штампа (см. [Съемник] │чертеж к термину 30) 57. "*"Выталкива- │Деталь штампа для выталкивания изделия или тель штампа"*" │отхода из полости матрицы или пуансон-матрицы [Выталкиватель]│штампа (см. Приложение 1, черт. 4) 58. "*"Толкатель │Деталь штампа для передачи усилия исполни- штампа"*" │тельному механизму штампа (см. Приложение 1, [Толкатель] │черт. 4) 59. "*"Траверса │Деталь штампа для распределения и передачи штампа"*" │усилия толкателям штампа [Траверса] │ │ рисунок │ 60. "*"Буфер │Упругий элемент или узел штампа с упругим штампа"*" │элементом, обеспечивающий необходимое усилие [Буфер] │для прижима и (или) выталкивания штампуемой │детали или заготовки │ │ рисунок │ 61. "*"Противоотжим│Деталь штампа для предохранения другой детали штампа"*" │или части штампа от смещения или изгиба [Противоотжим] │ │ рисунок │ 62. "*"Ограничитель│Деталь штампа для ограничения хода подвижной штампа"*" │части штампа [Ограничитель] │ │ рисунок │ 63. "*"Отлипатель │Деталь или узел штампа для исключения при- штампа"*" │липания штампованных деталей или отхода [Отлипатель] │ │ рисунок │ 64. "*"Сбрасыватель│Деталь или узел штампа для удаления штампа"*" │штампованной детали или заготовки и (или) [Сбрасыватель] │отхода из зоны штамповки Ндп. &Выбрасы- │ ватель& │ 65. "*"Перетяжное │Деталь штампа для создания усилия торможения ребро"*" │листовой заготовки при втягивании ее в Ндп. &Тормозное│матрицу штампа при вытяжке ребро& │ &Тормозной │ рисунок порог& │ 66. "*"Перетяжной │Выступающая часть или отдельный элемент порог штампа"*"│матрицы штампа, расположенные на ее вытяжной [Перетяжной │кромке и предназначенные для усиления порог] │торможения листовой заготовки при втягивании │ее в матрицу при вытяжке АЛФАВИТНЫЙ
УКАЗАТЕЛЬ ТЕРМИНОВ "*"Блок"*" 17 [Блок универсальный] 18 "*"Блок штампа"*" 17 "*"Блок штампа с диагональным расположением направляющих узлов"*" 19 "*"Блок штампа с задним расположением направляющих узлов"*" 21 "*"Блок штампа с осевым расположением направляющих узлов"*" 20 &Блок штампа с симметричным расположением направляющих узлов& 20 &Блок штампа с угловым расположением направляющих узлов& 19 "*"Блок штампа с четырьмя направляющими узлами"*" 22 "*"Блок штампа универсальный"*" 18 [Буфер] 60 "*"Буфер штампа"*" 60 [Вставка] 40 "*"Вставка штампа"*" 40 [Втулка] 35 "*"Втулка штампа направляющая"*" 35 &Выбрасыватель& 64 [Выталкиватель] 57 "*"Выталкиватель штампа"*" 57 [Клин] 28 "*"Клин штампа"*" 28 [Колонка направляющая] 34 "*"Колонка штампа направляющая"*" 34 &Копир& 41 &Ловитель& 53 &Лоток& 51 [Матрица] 37 "*"Матрица штампа"*" 37 "*"Матрица штампа секционная"*" 39 [Матрицедержатель] 46 "*"Матрицедержатель штампа"*" 46 [Нож] 50 "*"Нож штампа шаговый"*" 50 [Обойма] 47 "*"Обойма штампа"*" 47 [Ограничитель] 62 "*"Ограничитель штампа"*" 62 [Отлипатель] 63 "*"Отлипатель штампа"*" 63 [Пакет] 30 "*"Пакет штампа"*" 30 "*"Пакет штампа со сменными рабочими элементами"*" 31 [Планка] 49 [Планка опорная] 51 "*"Планка штампа направляющая"*" 49 "*"Планка штампа опорная"*" 51 [Плита верхняя] 33 [Плита нижняя] 32 "*"Плита штампа верхняя"*" 33 "*"Плита штампа нижняя"*" 32 [Плитка] 48 "*"Плитка штампа подкладная"*" 48 [Ползушка] 29 "*"Ползушка штампа"*" 29 [Порог перетяжной] 66 &Порог тормозной& 65 "*"Порог штампа перетяжной"*" 66 [Прижим] 55 "*"Прижим штампа"*" 55 [Противоотжим] 61 "*"Противоотжим штампа"*" 61 [Прошивник] 41 [Пуансон] 41 "*"Пуансон штампа"*" 41 "*"Пуансон штампа секционный"*" 43 [Пуансонодержатель] 45 "*"Пуансонодержатель штампа"*" 45 [Пуансон-матрица] 44 "*"Пуансон-матрица штампа"*" 44 [Пуансон секционный] 43 "*"Ребро перетяжное"*" 65 &Ребро тормозное& 65 [Сбрасыватель] 64 "*"Сбрасыватель штампа"*" 64 [Секция матрицы] 38 "*"Секция матрицы штампа"*" 38 [Секция пуансона] 42 "*"Секция пуансона штампа"*" 42 [Съемник] 56 "*"Съемник штампа"*" 56 [Толкатель] 58 "*"Толкатель штампа"*" 58 [Траверса] 59 "*"Траверса штампа"*" 59 [Трафарет] 52 "*"Трафарет штампа"*" 52 [Узел качения направляющий] 26 "*"Узел качения штампа направляющий цилиндрический"*" 26 [Узел направляющий] 23 [Узел скольжения направляющий] 23 "*"Узел скольжения штампа направляющий цилиндрический"*" 25 "*"Узел штампа направляющий"*" 23 "*"Узел штампа направляющий плоский"*" 27 "*"Узел штампа направляющий цилиндрический"*" 24 [Упор] 54 "*"Упор штампа"*" 54 [Фиксатор] 53 "*"Фиксатор штампа"*" 53 [Хвостовик] 36 "*"Хвостовик штампа"*" 36 "*"Часть штампа верхняя"*" 3 "*"Часть штампа нижняя"*" 2 &Шаблон& 41 "*"Штамп"*" 1 "*"Штамп закрытый"*" 5 "*"Штамп неразборный"*" 11 "*"Штамп открытый"*" 4 "*"Штамп последовательного действия"*" 8 "*"Штамп простого действия"*" 6 "*"Штамп сборный"*" 15 "*"Штамп совмещенного действия"*" 7 "*"Штамп со сменным пакетом"*" 13 "*"Штамп со сменным сборным пакетом"*" 14 "*"Штамп со сменными рабочими элементами"*" 12 "*"Штамп специальный"*" 9 &Штамп специализированный& 9 "*"Штамп универсальный"*" 10 [Элемент рабочий] 16 "*"Элемент штампа рабочий"*" 16 Приложение 1 Рекомендуемое ПРАВИЛА ПОСТРОЕНИЯ НАИМЕНОВАНИЙ ШТАМПОВ, ИХ УЗЛОВ
И ДЕТАЛЕЙ 1. Наименования штампов простого действия
образуются при помощи выражения "Штамп простого действия для ..." с
добавлением термина операции по ГОСТ 18970-85 в косвенном падеже. Например: "Штамп простого действия
для вытяжки". 2. Наименования штампов совмещенного и
последовательного действия образуются при помощи выражения "Штамп
совмещенного (последовательного) действия для ..." с добавлением терминов
операций в косвенном падеже. Например: "Штамп последовательного
действия для вытяжки и обрезки". 3. Наименования универсальных штампов
образуются при помощи выражения "Универсальный штамп для ..." с
добавлением термина операции в косвенном падеже. Например: "Универсальный штамп для вырубки". 4. В нормативно-технической документации
наименование штампа допускается устанавливать следующим образом. "Штамп
для ..." с добавлением наименования операции. Например: "Штамп для вырубки",
"Штамп для высадки и пробивки". 5. В случае, если для изготовления детали
используется только один штамп, его наименование допускается образовывать при
помощи выражения "Штамп для изготовления ..." с добавлением
наименования или обозначения детали. Например: "Штамп для изготовления
шайбы", "Штамп для изготовления детали 243.01". 6. Термины штампов допускается уточнять
по признакам операции, степени автоматизации, температурной характеристики
операции и по особенностям сборки. Например: "Штамп для первой
вырубки", "Штамп со сменными рабочими элементами", "Штамп
для горючего выдавливания", "Штамп для осадки с кручением",
"Штамп для прямого выдавливания", "Штамп - автомат",
"Штамп со сменным пакетом". 7. Если в одном штампе выполняется
большое количество разноименных операций, его допускается именовать "Штамп
для листовой штамповки", "Штамп для объемной штамповки". 8. Наименование узла или детали
допускается уточнять по конструктивным признакам, применяемости и т.д. Например: "Упор со скосом",

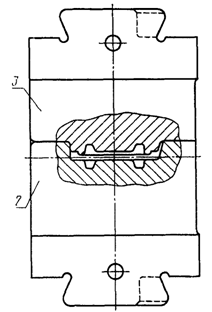

"Круглый пуансон", "Матрица для вытяжки". Штамп для объемной штамповки

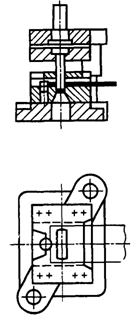

Черт. 1 Штамп простого действия для вырубки

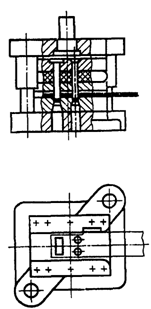

Черт. 2 Штамп последовательного действия для пробивки и

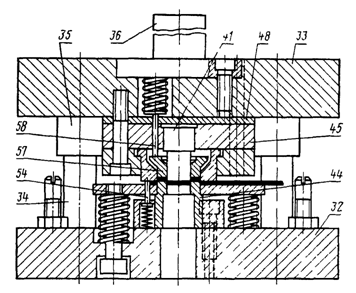

вырубки
Черт. 3 Штамп совмещенного действия для изготовления
шайбы

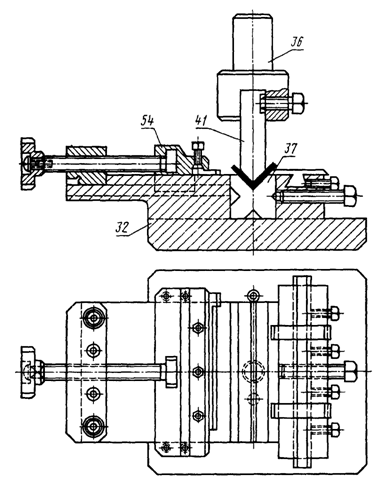

Черт. 4 Универсальный штамп

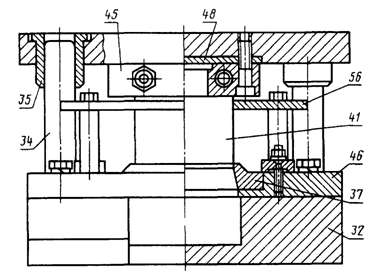

Черт. 5 Штамп со сменными рабочими элементами

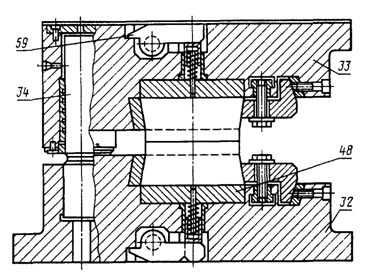

Черт. 6 Штамп со сменным пакетом
Черт. 7 Приложение 2 Справочное ВИДЫ ШТАМПОВ ПО УНИВЕРСАЛЬНОСТИ ПРИМЕНЕНИЯ И ТЕХНОЛОГИЧЕСКОМУ ПРИЗНАКУ ───────────┬─────────────┬──────────────────────────────────────── По особен- │Универсальные│ Специальные ностям │ ├────────────┬─────────────┬───────────── сборки │ │ Простого │Последова- │Совмещенного │ │ действия │тельного │ действия │ │ │действия │ ───────────┼─────────────┼────────────┼─────────────┼───────────── Сборный │Универсально-│Штамп прос- │Штамп для │Штамп совме- │переналажи- │того дей- │изготовления │щенного дей- │ваемый штамп │ствия для │детали │ствия для │для отрезки │обрезки │243.01 │изготовления │ │ │ │шайбы Неразборный│Универсально-│Штамп для │Штамп после- │Штамп для │переналажи- │первой │довательного │объемной │ваемый штамп │вырубки │действия для │штамповки │для отрезки │ │пробивки и │ │ │ │вырубки │ Со сменными│Универсально-│Штамп прос- │Штамп после- │Штамп совме- рабочими │переналажи- │того дей- │довательного │щенного дей- элементами │ваемый штамп │ствия для │действия для │ствия для │для гибки │пробивки │листовой │изготовления │уголков │отверстий │штамповки │прокладки Со сменным │Универсально-│Штамп прос- │Штамп для │Штамп со пакетом │переналажи- │того дей- │пробивки и │сменным │ваемый штамп │ствия для │отрезки │пакетом │для пробивки │высадки │ │ │и вырубки │ │ │ Со сменным │Универсально-│Штамп прос- │Штамп после- │Штамп совме- сборным │переналажи- │того дей- │довательного │щенного дей- пакетом │ваемый штамп │ствия │действия │ствия для │для гибки │ │ │изготовления │полок │ │ │прокладки Приложение 3 Рекомендуемое ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ПОНЯТИЙ, СВЯЗАННЫХ СО
ШТАМПАМИ ─────────────────────────┬──────────────────────────────────────── Термин │ Определение ─────────────────────────┼──────────────────────────────────────── Штамповочный ручей │Часть рабочего элемента штампа, │непосредственно выполняющая разделение │или формоизменение заготовки Штамповочный облой │Заранее предусмотренный технологический │избыток металла, вытесненный за пределы │штамповочного ручья Облойная канавка штампа │Часть рабочего элемента штампа для │размещения облоя Штамповочный заусенец │Образовавшаяся на детали в результате │штамповки заранее не предусмотренная │кромка |
