| Введен в действие Постановлением Госстроя СССР от 30 марта 1984 г. N 38 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ МАЛЫЕ ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ Electric
small goods lifts. Basic parameters
and dimensions ГОСТ 8824-84* (СТ СЭВ 4326-83) Группа Г86 ОКП 48 3621 Взамен ГОСТ 8824-67, ГОСТ 8825-67 Постановлением Государственного комитета
СССР по делам строительства от 30 марта 1984 г. N 38 срок введения установлен с
01.01.86. Переиздание (июнь 1988 г.) с Изменением N
1, утвержденным в ноябре 1985 г. (ИУС 2-86). 1. Настоящий стандарт распространяется на
электрические малые грузовые лифты общего назначения (далее - лифты),
устанавливаемые в общественных зданиях и вспомогательных зданиях промышленных
предприятий и предназначаемые для подъема и спуска грузов. Стандарт соответствует СТ
СЭВ 4326-83 в части, указанной в справочном Приложении, и полностью -
международному стандарту ИСО 4190/3-82. 2. Лифты должны изготавливаться в соответствии
с требованиями настоящего стандарта и ГОСТ 22011-76. 3. Основные параметры лифтов должны
соответствовать указанным в табл. 1. (Измененная
редакция, Изм. N
1.) Таблица 1 ───────────────────────────────────────┬────────────────────────── Наименование параметра │ Значение параметра ───────────────────────────────────────┼────────────────────────── Грузоподъемность, кг │40 <1>; 100 <2>; 250 <1> Номинальная скорость, м/с │0,25; 0,4; 0,5 <4> Высота подъема, м, не более │ 45 Число остановок, не более │ 14 ─────────────┬─────────────────────────┼────────────────────────── Питающая │ Род тока │ Переменный трехфазный электрическая├─────────────────────────┼────────────────────────── сеть │ Номинальная частота, Гц │50; 60 <3> ├───────────┬─────────────┼────────────────────────── │Номинальное│ при частоте │220; 240 <3>; 380; 415 <3> │напряжение,│ В 50 Гц │ │ В ├─────────────┼────────────────────────── │ │ при частоте│220; 230; 240; 254; │ │ 60 Гц │380; 400; 415; 440 -------------------------------- <1> Лифты изготавливаются по
согласованию с изготовителем. <2> Лифты со
скоростью 0,25 м/с изготавливаются по согласованию с изготовителем. <3> Для
лифтов, поставляемых на экспорт. <4> Для
лифтов грузоподъемностью 100 кг, которые допускается изготовлять до 01.01.91. 4. Отклонение рабочей скорости не должно
превышать +/- 15% значения номинальной скорости, указанной в табл. 1. 5. Конструктивное исполнение основных
частей лифтов должно соответствовать указанному в
табл. 2. Таблица 2 ─────────────────────────────────┬──────────────────────────────── Конструктивный признак основной │ Конструктивное исполнение части лифта │ основной части лифта ─────────────────────────────────┼──────────────────────────────── Вид кабины │ Сквозная или несквозная ─────────────────────────────────┼──────────────────────────────── Вид шахты │ Глухая ────────────┬────────────────────┼──────────────────────────────── Конструкция │кабины │ Без дверей дверей ├────────────────────┼──────────────────────────────── │шахты │ Вертикально-раздвижная распаш- │ │ная двустворчатая <**> ├─────────┬──────────┼──────────────────────────────── │машинного│фасадной │ Распашная двустворчатая │помещения├──────────┼──────────────────────────────── │ │боковой │ Распашная одностворчатая ────────────┴─────────┴──────────┼──────────────────────────────── Вид привода дверей шахты │ Ручной ─────────────────────────────────┼──────────────────────────────── Расположение противовеса │ Сбоку <*> относительно кабины │ ─────────────────────────────────┼──────────────────────────────── Расположение машинного помещения │ Вверху над шахтой (в габаритах относительно шахты │шахты) ─────────────────────────────────┼──────────────────────────────── Уровень остановки кабины (порога,│ От 0 до 750 мм (на любой пог- дверей шахты) относительно уровня│рузочной площадке) пола погрузочной площадки │ ─────────────────────────────────┼──────────────────────────────── Вид системы управления │ Наружная кнопочная простая с │управлением (в соответствии с │заказом): │ с основной погрузочной │площадки с сигнальным вызовом │кабины с любой погрузочной пло- │щадки; │ со всех погрузочных площа- │док <***>; │ с сигнальным вызовом кабины с │любой погрузочной площадки; │ со всех погрузочных площадок; │ с части погрузочных площадок -------------------------------- <*> Для лифтов грузоподъемностью 40
кг наличие противовеса не является обязательным. <**> Для лифтов грузоподъемностью
100 кг со скоростью 0,5 м/с. <***> Кроме лифтов
грузоподъемностью 100 кг со скоростью 0,5 м/с. 6. Основные размеры лифтов должны
соответствовать указанным на чертеже и в табл. 3. Таблица 3 Размеры, мм ──────────────────────────────────────┬─────────────────────────── Наименование основных частей лифта │Грузоподъемность лифта, кг ├──────┬────────────┬─────── │ 40 │ 100 │ 250 ───────────┬──────────────────────────┼──────┼────────────┼─────── Кабина │Ширина b │ +5 │ +5 │ +5 (размеры │ │600 │ 800 │1000 внутренние)│ │ │ +5 <**>│ │ │ │ 890 │ │ │ │ (900 <**>) │ ├──────────────────────────┼──────┼────────────┼─────── │Глубина l │ +5 │ +5 <**>│ +5 │ │600 │ 625 │1000 │ │ │ (650 <**>) │ │ │ │ +5 │ │ │ │ 800 │ ├──────────────────────────┼──────┼────────────┼─────── │Высота h │ +10│ +10 │ +10 │ │800 │ 800 │1200 │ │ │ +10 <**>│ │ │ │1000 │ ───────────┼──────────────────────────┼──────┼────────────┼─────── Шахта │Ширина b │ +30│ +30 │ +30 │ 1 │900 │1100 │1500 │ │ │ +30 <**>│ │ │ │1300 │ ├──────────────────────────┼──────┼────────────┼─────── │Глубина l │ +30│ +30 <**>│ +30 │ 1 │800 │ 750 │1200 │ │ │ +30 │ │ │ │1000 │ ├──────────────────────────┼──────┴────────────┼─────── │Расстояние от уровня верх-│ 1500 │ 2100 │ней остановки кабины до │ │ │перекрытия шахты h , не │ │ │ 1 │ │ │менее │ │ ├──────────────────────────┼───────────────────┴─────── │Глубина приямка h │ +25 │ 2 │ 750 ├──────────────────────────┼─────────────────────────── │Высота машинного помещения│ 800 │h , не менее │ │ 3 │ ├──────────────────────────┼─────────────────────────── │Расстояние от пола погру- │ От 0 до 750 <*> │зочной площадки до уровня │ │остановки кабины h │ │ 4 │ ├────────────┬─────────────┼───────────────────┬─────── │Разность в │на одной сто-│ 2000 │ 2800 │уровнях ос- │роне шахты │ │ │тановки ка- │h , не менее │ │ │бины │ 5 │ │ ├────────────┼─────────────┼───────────────────┴─────── │ │на противо- │ 0 или не менее 300 │ │положных сто-│ │ │ронах шахты │ │ │(при сквозной│ │ │кабине) h │ │ │ 6 │ ───────────┼────────────┴─────────────┼──────┬────────────┬─────── Двери │Ширина b │ +10│ +10 │ +10 шахты │ 2 │600 │ 800 │1000 (размеры │ │ │ +10 <**>│ проема) │ │ │ 900 │ ├──────────────────────────┼──────┼────────────┼─────── │Высота h │ +10│ +10 │ +10 │ 7 │800 │ 800 │1200 │ │ │ +10 <**>│ │ │ │1000 │ ───────────┼────────────┬─────────────┼──────┴────────────┼─────── Двери │Ширина двери│фасадной b , │ 800 │ 1200 машинного │ │ 3 │ │ помещения │ │не менее │ │ (размеры │ ├─────────────┼───────────────────┼─────── проема) │ │боковой b , │ 700 │ 800 │ │ 4 │ │ │ │не менее │ │ ───────────┼────────────┴─────────────┼───────────────────┴─────── │Высота h , не менее │ 750 │ 3 │ -------------------------------- <*> Необходимое расстояние <**> Для лифтов со скоростью 0,5 м/с. Примечание. В скобках указаны наружные
размеры кабины. Чертеж не определяет конструкцию лифта. 5, 6. (Измененная
редакция, Изм. N 1.)

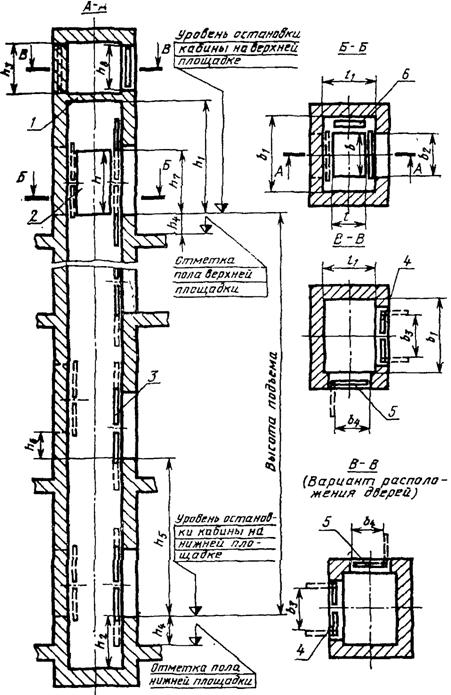

Чертеж 1 - перекрытие шахты; 2 - кабина; 3 - дверь
шахты; 4 - фасадная дверь; 5 - боковая дверь; 6 -
противовес 7. Разность диагоналей шахты (в плане) не
должна быть более 25 мм. 8. Отклонение стен шахты от вертикальной
плоскости допускается в пределах допусков на ширину и глубину шахты, указанных
в табл. 3. 9. В машинном помещении лифта должны быть
фасадная и боковая двери. 10. На верхней погрузочной площадке на
расстоянии не более 3 м от шахты лифта должно быть предусмотрено место или ниша
шириной l м, высотой 2 м и глубиной не менее 0,7 м для установки
электрооборудования. 11. Строительная часть лифтов должна
соответствовать требованиям технической документации базовой организации по
стандартизации лифтов. 12. Лифты, предназначенные для двух
остановок высотой подъема до 5,2 м, допускается изготовлять в металлокаркасной шахте. (Введен
дополнительно, Изм. N
1.) Приложение Справочное ИНФОРМАЦИОННЫЕ ДАННЫЕ О СООТВЕТСТВИИ ГОСТ 8824-84 СТ СЭВ
4326-83 Таблица 1. Грузоподъемность лифтов
соответствует грузоподъемности, указанной в табл. 1 СТ
СЭВ 4326-83. Номинальная скорость движения кабины
лифта соответствует номинальной скорости, указанной в табл. 1 СТ СЭВ 4326-83. Таблица 3. Внутренние размеры кабины
(ширина, глубина, высота) соответствуют размерам кабины, указанным в табл. 1 СТ СЭВ 4326-83. Размеры дверного проема шахты
соответствуют размерам, указанным в табл. 1 СТ СЭВ
4326-83. |
