| Принят и введен в действие Постановлением Госстандарта СССР от 4 июня 1971 г. N 1081 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР СТАЛЬ КОВАНАЯ КРУГЛАЯ И КВАДРАТНАЯ СОРТАМЕНТ Forged round and square steel. Dimensions ГОСТ 1133-71 Группа В22 Взамен ГОСТ 1133-41 в части сортамента инструментальной кованой круглой и квадратной стали и ГОСТ 5650-51 в части сортамента инструментальной быстрорежущей кованой круглой и квадратной стали Срок введения с 1 января 1973 года 1. Настоящий стандарт распространяется на
кованую сталь круглого и квадратного сечения от 40 до 200 мм включительно. 2. Размеры сечения стали и предельные

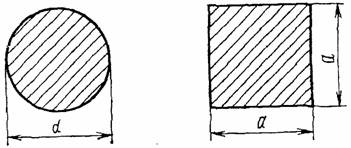

отклонения по ним должны соответствовать указанным на чертеже и в таблице.
───────────┬───────────┬────────────┬───────┬────────────┬──────── Диаметр │Предельные │ Площадь │ Масса │ Площадь │ Масса или сторо- │отклонения,│поперечного │1 м, кг│поперечного │1 м, кг на квад- │ мм │сечения, см2│ │сечения, см2│ рата, мм │ ├────────────┴───────┼────────────┴──────── │ │ стали круглой │ стали квадратной ───────────┼───────────┼────────────┬───────┼────────────┬──────── 40 │+2,0 │12,57 │9,86 │16,00 │12,56 42 │ │13,85 │10,88 │17,64 │13,85 45 │ │15,90 │12,48 │20,25 │15,90 48 │ │18,10 │14,20 │23,04 │18,09 50 │ │19,64 │15,42 │25,00 │19,62 ───────────┼───────────┼────────────┼───────┼────────────┼──────── 52 │+2,5 │21,24 │16,67 │27,04 │21,23 55 │ │23,76 │18,65 │30,25 │23,75 58 │ │26,42 │20,74 │33,64 │26,41 60 │ │28,27 │22,19 │36,00 │28,26 63 │ │31,17 │24,47 │39,69 │31,16 65 │ │33,18 │26,05 │42,25 │33,17 68 │ │36,32 │28,51 │46,24 │36,30 70 │ │38,48 │30,21 │49,00 │38,46 ───────────┼───────────┼────────────┼───────┼────────────┼──────── 73 │+3,0 │41,85 │32,85 │53,29 │41,83 75 │ │44,18 │34,68 │56,25 │44,16 78 │ │47,78 │37,51 │60,84 │47,76 80 │ │50,27 │39,46 │64,00 │50,24 83 │ │54,11 │42,48 │68,89 │54,08 85 │ │56,74 │44,54 │72,25 │56,72 ───────────┼───────────┼────────────┼───────┼────────────┼──────── 90 │+3,5 │63,62 │49,94 │81,00 │63,58 95 │ │70,88 │55,64 │90,25 │70,85 100 │ │78,54 │61,65 │100,00 │78,50 105 │ │86,59 │67,97 │110,25 │86,55 ───────────┼───────────┼────────────┼───────┼────────────┼──────── 110 │+4,0 │95,03 │74,60 │121,00 │94,98 115 │ │103,87 │81,54 │132,25 │103,82 ───────────┼───────────┼────────────┼───────┼────────────┼──────── 120 │+4,5 │113,10 │88,78 │144,00 │113,04 125 │ │122,72 │96,33 │156,25 │122,66 130 │ │132,73 │104,20 │169,00 │132,66 135 │ │143,14 │112,36 │182,25 │143,07 140 │ │153,94 │120,84 │196,00 │153,86 145 │ │165,13 │129,25 │210,25 │165,05 ───────────┼───────────┼────────────┼───────┼────────────┼──────── 150 │+5,0 │176,72 │138,72 │225,00 │176,62 ───────────┼───────────┼────────────┼───────┼────────────┼──────── 155 │+6,0 │188,69 │148,10 │240,25 │188,60 160 │ │201,06 │157,83 │256,00 │200,96 165 │ │213,82 │167,85 │272,25 │213,72 ───────────┼───────────┼────────────┼───────┼────────────┼──────── 170 │+7,0 │226,98 │178,18 │289,00 │226,86 175 │ │240,53 │188,80 │306,25 │240,41 180 │ │254,47 │199,76 │324,00 │254,34 ───────────┼───────────┼────────────┼───────┼────────────┼──────── 185 │+8,0 │268,80 │211,01 │342,25 │268,67 190 │ │283,53 │222,57 │361,00 │283,38 195 │ │298,65 │234,44 │380,25 │298,50 200 │ │314,16 │246,62 │400,00 │314,00 Примечание. Площадь поперечного сечения и
масса 1 м прутка вычислены по номинальному размеру, при этом плотность стали
принята равной 7,85 г/см3. Примеры условных обозначений стали: круглой марки У10 диаметром 40 мм: 40 ГОСТ 1133-71 Круг ---------------- У10 ГОСТ 1435-74 квадратной марки У12 со стороной квадрата
60 мм: 60 ГОСТ 1133-71 Квадрат ---------------- У12 ГОСТ 1435-74 3. Овальность (разность между наибольшим
и наименьшим диаметрами в одном сечении) круглой стали и ромбичность
(разность между диагоналями в одном сечении) квадратной стали не должны
превышать 0,6 предельного отклонения по диаметру или стороне квадрата. 4. Диаметр и овальность круглой стали,
стороны и диагонали квадратной стали измеряются на расстоянии не менее 100 мм
от конца. 5. Прутки поставляются длиной не менее: 1,5 м - при диаметре круга или стороне
квадрата до 50 мм; 1,0 м - при диаметре круга или стороне
квадрата св. 50 до 75 мм; 0,75 м - при диаметре круга или стороне
квадрата св. 75 мм. Допускается поставка прутков длиной не
менее 0,5 м в количестве не более 10% массы партии. По соглашению сторон прутки могут
поставляться длиной не менее 0,5 м. 6. Предельные отклонения по длине прутков
мерной длины и длины, кратной мерной, не должны превышать: +70 мм - для прутков диаметром или со
стороной квадрата от 40 до 80 мм; +100 мм - для прутков диаметром или со
стороной квадрата свыше 80 до 150 мм; +150 мм - для прутков диаметром или со
стороной квадрата свыше 150 мм. 7. Квадратная сталь поставляется с
острыми кромками. Допускается поставка квадратной стали с притупленными
кромками; притупление не должно превышать 0,15 стороны квадрата. 8. Кривизна прутка не должна превышать
0,5% длины. 9. Видимое скручивание квадратной стали
вокруг продольной оси не допускается. 10. Марки стали
и технические требования устанавливаются соответствующими стандартами. |
