"ГОСТ 5746-83 (СТ СЭВ 4325-83). Лифты электрические пассажирские основные параметры и размеры" // Технорма.RU

Утвержден и введен в действие

Постановлением Госстроя СССР

от 21 июня 1983 г. N 122

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ПАССАЖИРСКИЕ

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Passenger electric lifts. Basic parameters and dimensions

ГОСТ 5746-83

(СТ СЭВ 4325-83)

Группа Ж22

ОКП 48 3611

Дата введения

1 января 1986 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством строительного, дорожного и коммунального машиностроения

Разработчики Е.А. Нефедов (руководитель темы); Л.И. Вольф-Троп, канд. тех. наук; С.М. Ройтбург, И.Я. Файнштейн

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 21 июня 1983 г. N 122.

3. Взамен ГОСТ 5746-67, ГОСТ 8822-67, ГОСТ 13023-67, ГОСТ 22276-76.

4. Ссылочные нормативно-технические документы

─────────────────────────────────────────────────┬────────────────

Обозначение НТД, на который дана ссылка │Номер пункта

─────────────────────────────────────────────────┼────────────────

ГОСТ 22011-95 │1.5

ИСО 4190-1-80 │Вводная часть

5. Переиздание (июль 1998 г.) с Изменениями N 1, 2, утвержденными в декабре 1984 г., декабре 1985 г. (ИУС N 5-85, 4-86).

Настоящий стандарт распространяется на электрические пассажирские лифты (далее - лифты), устанавливаемые в жилых, общественных зданиях и зданиях промышленных предприятий и предназначаемые для подъема и спуска пассажиров.

Разработка чертежей строительных конструкций зданий с учетом установки лифтов должна производиться в соответствии с технической документацией базовой организации по стандартизации лифтов.

Стандарт соответствует СТ СЭВ 4325-83 и международному стандарту ИСО 4190-1 в части грузоподъемности и скорости лифтов, размеров кабин (в плане), ширины дверей кабины и дверей шахты, а также применяемости лифтов в зависимости от вида зданий.

(Измененная редакция, Изм. N 1.)

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Основные параметры и применяемость лифтов в зависимости от вида здания должны соответствовать указанным в табл. 1 и 1а.

Таблица 1

────────┬──────────┬───────┬──────┬──────┬───────┬────────────────

Виды │Грузо- │Вмести-│Номи- │Высота│Число │ Питающая

зданий │подъем- │мость │наль- │подъе-│остано-│ электрическая

│ность, кг │кабины │ная │ма, м,│вок, не│ сеть

│ │(коли- │ско- │не бо-│более │

│ │чество │рость,│лее │ │

│ │чело- │м/с │ │ │

│ │век) │ │ │ │

────────┼──────────┼───────┼──────┼──────┼───────┼────────────────

Жилые │ 400 │ 5 │1,0 │ 60 │ 16 │Род тока: пере-

│ │ │1,6 │ 85 │ 25 │менный трехфаз-

────────┼──────────┼───────┼──────┼──────┼───────┤ный.

│ 630 │ 8 │1,0 │ 60 │ 16 │Номинальная

│ │ │1,6 │ 85 │ 25 │частота, Гц: 50;

────────┼──────────┼───────┼──────┼──────┼───────┤60 <4>

Общест- │ 400 <1> │ 5 │0,63 │ 70 │ 10 │Номинальное

венные ├──────────┼───────┼──────┼──────┼───────┤напряжение, В:

здания и│ 630 │ 8 │1,0 │ 45 │ 10 │ - при частоте

здания │ │ │1,6 │ 65 │ 16 │50 Гц:

промыш- ├──────────┼───────┼──────┼──────┼───────┤220, 240 <4>,

ленных │ 800 │ 10 │1,0 │ 45 │ 10 │380, 415 <4>;

предпри-│ │ │1,6 │ 65 │ 16 │ - при частоте

ятий │ │ │2,5 │ 100 │ 25 │60 Гц:

├──────────┼───────┼──────┼──────┼───────┤220, 230, 240,

│ 1000 │ 12 │1,0 │ 45 │ 10 │254, 380, 400,

│ │ │1,6 │ 65 │ 16 │415, 440

│ │ │2,5 │ 100 │ 25 │

│ │ │4,0 │ 150 │ 25 │

├──────────┼───────┼──────┼──────┼───────┤

│ 1000 <2> │ 12 │1,6 │ 150 │ 30 │

├──────────┼───────┼──────┼──────┼───────┤

│ 1250 │ 15 │1,0 │ 45 │ 10 │

│ │ │1,6 │ 65 │ 16 │

│ │ │2,5 │ 100 │ 25 │

│ │ │4,0 │ 150 │ 25 │

├──────────┼───────┼──────┼──────┼───────┤

│ 1600 │ 20 │2,5 │ 100 │ 25 │

│ │ │4,0 │ 150 │ 25 │

├──────────┼───────┼──────┼──────┼───────┤

│ 1600 <3> │ 20 │1,0 │ 45 │ 10 │

│ │ │1,6 │ 65 │ 16 │

--------------------------------

<1> Лифты для производственных зданий.

<2> Лифты с кабиной размером (в плане) 1100 х 2100 мм.

<3> Лифты для зданий лечебно-профилактических учреждений.

<4> Для лифтов, поставляемых на экспорт.

Таблица 1а

────────┬────────┬──────┬──────┬──────┬───────────────────────────

Грузо- │Вмести- │Номи- │Высота│Число │Питающая электрическая сеть

подъем- │мость │наль- │подъе-│оста- │

ность, │кабины, │ная │ма, м,│новок,│

кг │(количе-│ско- │не бо-│не бо-│

│ство че-│рость,│лее │лее │

│ловек) │м/с │ │ │

────────┴────────┴──────┴──────┴──────┼───────────────────────────

1. Лифты для жилых зданий │

│

320 │ 4 │ 0,71 │ 45 │ 10 │Род тока: переменный трех-

│ ├──────┼──────┼──────┤фазный.

│ │ 1,0 │ 75 │ 17 │Номинальная частота, Гц:

│ ├──────┼──────┼──────┤50, 60 <3>

│ │ 1,4 │ 100 │ 25 │Номинальное напряжение, В:

────────┼────────┼──────┼──────┼──────┤ - при частоте 50 Гц: 220,

400 <1>│ 5 │ 0,71 │ 45 │ 10 │240 <3>, 380, 415 <3>;

│ ├──────┼──────┼──────┤ - при частоте 60 Гц: 220,

│ │ 1,0 │ 75 │ 17 │230, 240, 254, 380, 400,

────────┼────────┼──────┼──────┼──────┤415, 440

500 │ 6 │ 1,0 │ 75 │ 17 │

│ ├──────┼──────┼──────┤

│ │ 1,4 │ 100 │ 25 │

────────┼────────┼──────┼──────┼──────┤

630 │ 8 │ 1,0 │ 75 │ 17 │

│

2. Лифты для общественных зданий и │

зданий промышленных предприятий │

│

500 <4>│ 6 │ 1,0 │ 75 │ 17 │

│ ├──────┼──────┼──────┤

│ │ 1,4 │ 100 │ 25 │

────────┼────────┼──────┼──────┼──────┤

630 <4>│ 8 │ 1,0 │ 75 │ 10 │

────────┼────────┼──────┼──────┼──────┤

1000 <2>│ 12 │ 1,0 │ 75 │ 17 │

│ ├──────┼──────┼──────┤

│ │ 1,4 │ 100 │ 25 │

│ ├──────┼──────┼──────┤

│ │ 2,0 │ 150 │ 40 │

│ ├──────┼──────┼──────┤

│ │ 4,0 │ 150 │ 40 │

────────┼────────┼──────┼──────┼──────┤

1600 │ 20 │ 4,0 │ 150 │ 40 │

│

2.1. Лифты для производственных │

зданий │

│

320 │ 4 │ 0,5 │ 70 │ 24 │

│ ├──────┼──────┼──────┤

│ │ 0,5 │ 125 │ 24 │

│

2.2. Лифты для │

лечебно-профилактических │

учреждений │

│

500 │6 или │ 0,5 │ 45 │ 14 │

│4 + один│ │ │ │

│человек │ │ │ │

│на боль-│ │ │ │

│ничной │ │ │ │

│койке │ │ │ │

--------------------------------

<1> Лифты с кабиной размером (в плане) 935 х 1075 мм.

<2> Лифты с кабиной размером (в плане) 1760 х 1460 мм.

<3> Для лифтов, поставляемых на экспорт.

<4> Лифты с кабиной размером (в плане) 1040 х 1380 мм.

1.2. Конструктивные исполнения лифтов должны соответствовать указанным в табл. 2 и 2а.

Таблица 2

───────┬──────────────────────────────────────────────────────────

Конст- │ Вид здания

руктив-├───────────┬──────────────────────────────────────────────

ное │ │ Общественные и промышленных предприятий

испол- │ Жилые ├─────────┐ ┌──────────

нение │ │Производ-│ │Лечебно-

│ │ственные │ │профилак-

│ │ │ │тических

│ │ │ │учрежде-

│ │ │ │ний

├───────────┴─────────┴─────────────────────────┴──────────

│ Грузоподъемность лифта, кг

├─────┬─────┬─────────┬───────┬───────────┬─────┬──────────

│ 400 │ 630 │ 400 │ 630, │ 1000 <*> │1250,│ 1600

│ │ │ │ 800, │ │1600 │

│ │ │ │ 1000 │ │ │

───────┼─────┴─────┴─────────┴───────┼───────────┼─────┼──────────

Вид ка-│ Непроходная │Непроходная│Не- │Непроход-

бины │ │или проход-│про- │ная или

│ │ная │ход- │проходная

│ │ │ная │

───────┼───────────┬─────────┬───────┼───────────┼─────┴──────────

Конст- │Горизон- │Распашная│Гори- │У непроход-│ Горизонтально-

рукция │тально- │или гори-│зон- │ной кабины:│ раздвижная

дверей │раздвижная │зонталь- │тально-│горизон- │

кабины │ │но-разд- │разд- │тально- │

или │ │вижная │вижная │раздвижная.│

шахты │ │ │ │У проходной│

│ │ │ │кабины: го-│

│ │ │ │ризонталь- │

│ │ │ │но-раздвиж-│

│ │ │ │ная у осно-│

│ │ │ │вной двери,│

│ │ │ │распашная у│

│ │ │ │вспомога- │

│ │ │ │тельной │

│ │ │ │двери. │

───────┼───────────┼─────────┼───────┼───────────┼────────────────

Вид │Автомати- │ Ручной │Автома-│У непроход-│ Автоматический

привода│ческий │ │тичес- │ной кабины:│

дверей │ │ │кий │автомати- │

кабины │ │ │ │ческий. │

или │ │ │ │У проходной│

шахты │ │ │ │кабины: │

│ │ │ │автомати- │

│ │ │ │ческий у │

│ │ │ │основной │

│ │ │ │двери, руч-│

│ │ │ │ной у вспо-│

│ │ │ │могательной│

│ │ │ │двери. │

───────┼───────────┴─────────┴───────┴───────────┴────────────────

Вид │ Глухая

шахты │

───────┼──────────────────────────────────────────────────────────

Распо- │ Над шахтой

ложение│

машин- │

ного │

помеще-│

ния │

относи-│

тельно │

шахты │

───────┼───────────┬─────────┬─────────────────────────┬──────────

Вид │Смешанная │Смешанная│Смешанная собирательная │Смешанная

систе- │собиратель-│простая │в двух направлениях │собира-

мы │ная при │ │ │тельная в

управ- │движении │ │ │двух нап-

ления │вниз │ │ │равлениях

│ │ │ │с приори-

│ │ │ │тетным

│ │ │ │вызовом

│ │ │ │кабины на

│ │ │ │любой этаж

│ │ │ │для транс-

│ │ │ │портирова-

│ │ │ │ния

│ │ │ │"лежачих"

│ │ │ │больных.

--------------------------------

<*> Лифты со скоростью 1,6 м/с с кабиной размером в плане 1100 х 2100 мм.

Таблица 2а

─────────┬───────────────────────────────────────────────────────────────────

Конструк-│ Вид здания

тивное ├───────────────────┬─────────┬───────────────────────┬─────────────

исполне- │ Жилые │Производ-│ Общественные и │Лечебно-про-

ние │ │ственные │ промышленных │филактических

│ │промыш- │ предприятий │учреждений

│ │ленных │ │

│ │предприя-│ │

│ │тий │ │

├───────────────────┴─────────┴───────────────────────┴─────────────

│ Грузоподъемность лифта, кг

├─────┬─────┬───────┬─────────┬────┬───┬─────────┬────┬─────────────

│320, │ 320,│ 320, │ 320 │500 │630│ 1000 │1600│ 500

│400 │ 400,│ 500 │ │ │ │ │ │

│ │ 500,│ │ │ │ │ │ │

│ │ 630 │ │ │ │ │ │ │

├─────┴─────┴───────┴─────────┴────┴───┴─────────┴────┴─────────────

│ Номинальная скорость, м/с

│0,71 │ 1,0 │ 1,4 │ 0,5 │1,0;│1,0│1,0; 1,4;│ 4,0│ 0,5

│ │ │ │ │1,4 │ │2,0; 4,0;│ │

─────────┼─────┴─────┴───────┴─────────┴────┴───┴─────────┴────┼─────────────

Вид │ Непроходная │Непроходная

кабины │ │или проходная

─────────┼───────────────────┬─────────┬───────────────────────┼─────────────

Конструк-│Горизонтально- │Распаш- │Горизонтально-раздвиж- │ Распашная

ция │раздвижная │ная: у │ная │

дверей │ │кабины - │ │

кабины и │ │двухст- │ │

шахты │ │ворча- │ │

│ │тая, у │ │

│ │шахты - │ │

│ │одност- │ │

│ │ворчатая │ │

─────────┼───────────────────┼─────────┼───────────────────────┼─────────────

Вид при- │ Автоматический │ Ручной │ Автоматический │ Ручной

вода две-│ │ │ │

рей каби-│ │ │ │

ны и шах-│ │ │ │

ты │ │ │ │

─────────┼───────────────────┴─────────┴───────────────────────┼─────────────

Вид шахты│ Глухая │ Справа

─────────┼─────────────────────────────┬───────────────────────┤

Располо- │ Сзади или справа │ Сзади │

жение │ │ │

противо- │ │ │

веса │ │ │

относи- │ │ │

тельно │ │ │

кабины │ │ │

─────────┼─────────────────────────────┴───────────────────────┴─────────────

Располо- │ Над шахтой

жение │

машинного│

помещения│

относи- │

тельно │

шахты │

─────────┼─────┬─────────────┬─────────┬───────────────────────┬─────────────

Вид │Сме- │Смешанная со-│Смешан- │Смешанная собирательная│Внутренняя

системы │шан- │бирательная │ная прос-│в двух направлениях │кнопочная

управле- │ная │при движении │тая │ │простая с

ния │прос-│вниз │ │ │сигнальным

│тая │ │ │ │вызовом ка-

│ │ │ │ │бины с любой

│ │ │ │ │посадочной

│ │ │ │ │площадки

│ │ │ │ │(для работы

│ │ │ │ │с проводни-

│ │ │ │ │ком)

В таблице указана система управления для одиночного лифта. В случае установки группы из двух и более лифтов должна быть применена система группового управления.

1.1, 1.2. (Измененная редакция, Изм. N 1, 2.)

1.3. Два и более лифтов могут устанавливаться в одной общей шахте. Размеры общей шахты, машинного и блочного помещений должны приниматься в соответствии с технической документацией базовой организации по стандартизации лифтов.

1.4. Отклонение рабочей скорости не должно превышать +/- 15% значения номинальной скорости, указанной в табл. 1 и 1а.

(Измененная редакция, Изм. N 2.)

1.5. Область применения лифтов, их исполнение в зависимости от воздействия климатических факторов среды и технические требования к лифтам должны соответствовать ГОСТ 22011.

2. ОСНОВНЫЕ РАЗМЕРЫ

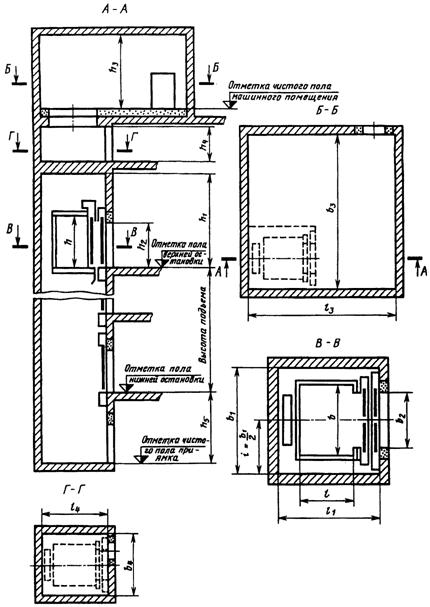

2.1. Основные размеры (внутренние) кабин, шахт, машинных и блочных помещений должны соответствовать указанным в табл. 3, 3а и на черт. 1 - 8.

Таблица 3

Размеры в мм

───────┬─────┬──────┬──────────────┬─────────┬─────────┬──────────────┬──────────────┬────────┬───────┬───────┬───────

Грузо- │Ско- │Распо-│ Кабина │ Шахта │ Двери │ Машинное │ Блочное │Высота │Глубина│Расс- │Номер

подъем-│рость│ложе- │ │ │кабины и │ помещение │ помещение │шахты │приямка│тоя- │чер-

ность, │номи-│ние │ │ │ шахты │ │ │от верх-│h │ние от │тежа

кг │наль-│про- ├────┬────┬────┼────┬────┼────┬────┼────┬────┬────┼────┬────┬────┤ней │ 5 │боко- │ до

│ная, │тиво- │Ши- │Глу-│Вы- │Ши- │Глу-│Ши- │Вы- │Ши- │Глу-│Вы- │Ши- │Глу-│Вы- │останов-│ │вой оси│

│м/с │веса │ри- │бина│со- │ри- │бина│ри- │со- │ри- │бина│со- │ри- │бина│со- │ки h │ │стены │

│ │отно- │на │l │та │на │l │на │та │на │l │та │на │l │та │ 1 │ │шахты │

│ │си- │b │ │h, │b │ 1 │b │h │b │ 3 │h │b │ 4 │h │ │ │кабины │

│ │тель- │ │ │не │ 1 │ │ 2 │ 2 │ 3 │ │ 3 │ 4 │ │ 4 │ │ │i (раз-│

│ │но │ │ │ме- │ │ │ │ │ │ │ │ │ │ │ │ │мер │

│ │ка- │ │ │нее │ │ ├────┴────┴────┴────┴────┴────┴────┴────┴────────┴───────┤спра- │

│ │бины │ │ │ │ │ │ не менее │воч- │

│ │ │ │ │ │ │ │ │ный) │

───────┼─────┼──────┼────┼────┼────┼────┼────┼────┬────┬────┬────┬────┬──────────────┬────────┬───────┼───────┼───────

400 │0,63 │Сзади │1100│ 950│2100│1750│1550│ 800│2000│2800│3000│2250│ - │ 3500 │ 1300 │ 875 │ 1

├─────┤ │ ├────┤ ├────┼────┼────┤ │ │ ├────┤ │ ├───────┼───────┤

│1,0 │ │ │1000│ │1550│1700│ 700│ │ │ │2450│ │ │ 1400 │ 775 │

├─────┤ │ │ │ │ │ │ │ ├────┼────┤ │ ├────────┼───────┤ │

│1,6 │ │ │ │ │ │ │ │ │4000│3300│ │ │ 4200 │ 1700 │ │

│ │ │ ├────┤ ├────┼────┼────┤ │ │ │ │ │ │ ├───────┤

│ │ │ │ 950│ │1750│1550│ 800│ │ │ │ │ │ │ │ 875 │

───────┼─────┤ │ ├────┤ │ ├────┤ │ ├────┤ │ │ ├────────┼───────┤ │

630 │1,0 │ │ │1400│ │ │2000│ │ │3000│ │ │ │ 3500 │ 1400 │ │

│ │ ├────┼────┤ ├────┼────┼────┤ ├────┼────┤ │ │ │ ├───────┼───────

│ │ │2100│1100│ │2550│1700│1200│ │2650│3700│ │ │ │ │ 1275 │ 5

│ ├──────┼────┼────┤ ├────┼────┼────┤ ├────┼────┤ │ │ │ ├───────┼───────

│ │Сбоку │1100│2100│ │1850│2550│ 800│ │3000│3900│ │ │ │ │ 875 │ 3

│ │справа│ │ │ │ │ │ │ │ │ │ │ │ │ │ │

├─────┼──────┤ ├────┤ ├────┼────┤ │ ├────┼────┤ │ ├────────┼───────┤ ├───────

│1,6 │Сзади │ │1400│ │1750│2000│ │ │4100│3500│ │ │ 4200 │ 1700 │ │ 1

│ │ ├────┼────┤ ├────┼────┼────┤ ├────┼────┤ │ │ │ ├───────┼───────

│ │ │2100│1100│ │2550│1700│1200│ │4800│3300│ │ │ │ │ 1275 │ 5

│ │Сбоку │1100│2100│ │1850│2550│ 800│ │4200│4000│ │ │ │ │ 875 │ 3

│ │справа│ │ │ │ │ │ │ │ │ │ │ │ │ │ │

───────┼─────┼──────┼────┼────┼────┼────┼────┤ │ ├────┼────┼────┤ ├────────┼───────┼───────┼───────

800 │1,0 │Сзади │1350│1400│2300│1800│2000│ │ │3500│3500│2800│ │ 4000 │ 1500 │ 900 │ 1

├─────┤ │ │ │ │ │ │ │ ├────┤ │ │ │ │ │ │

│1,6 │ │ │ │ │ │ │ │ │4100│ │ │ │ 4200 │ 1700 │ │

├─────┤ │ │ │ │ │ │ │ ├────┼────┼────┼────┬────┬────┼────────┼───────┤ ├───────

│2,5 │ │ │ │ │ │ │ │ │5800│5500│3500│1800│2000│1800│ 4500 │ 3000 │ │ 2

───────┼─────┤ ├────┤ │ ├────┤ ├────┤ ├────┼────┼────┼────┴────┴────┼────────┼───────┼───────┼───────

1000 │1,0 │ │1600│ │ │2350│ │1100│ │3500│3600│2800│ - │ 4000 │ 1500 │ 1175 │ 1

│ ├──────┼────┼────┼────┼────┼────┼────┤ │ ├────┤ │ │ │ ├───────┼───────

│ │Сбоку │1100│2100│2100│1850│2550│ 800│ ├────┤4000│ │ │ │ │ 875 │ 3

│ │справа│ │ │ │ │ │ │ │4000│ │ │ │ │ │ │

├─────┼──────┼────┼────┼────┼────┼────┼────┤ ├────┼────┤ │ ├────────┼───────┤ ├───────

│1,6 │Сзади │1600│1400│2300│2350│2000│1100│ │3700│4700│ │ │ 4300 │ 2000 │ │3 или 6

│ │ │ │ │ │ │ │ │ │ ├────┤ │ │ │ ├───────┼───────

│ │ │ │ │ │ │ │ │ │ │4400│ │ │ │ │ 1175 │ 1

│2,5 │ │ │ │ │ │ │ │ │5800│5500│3500│2350│2009│1800│ 4500 │ 3000 │ │ 2

├─────┤ │ │ │ │ │ │ │ │ │ │ ├────┴────┴────┼────────┼───────┤ │

│4,0 │ │ │ │ │ │ │ │ │ │ │ │ │ 5700 │ 4800 │ │

───────┼─────┤ ├────┤ │ ├────┤ │ ├────┼────┼────┼────┤ ├────────┼───────┼───────┼───────

1250 │1,0 │ │1950│ │ │2600│ │ │2100│3800│3800│2800│ - │ 4200 │ 1700 │ 1300 │ 1

├─────┤ │ │ │ │ │ │ │ │ ├────┤ │ ├────────┼───────┤ │

│1,6 │ │ │ │ │ │ │ │ │ │4400│ │ │ 4500 │ 2000 │ │

│2,5 │ │ │ │ │ │ │ │ │6100│5500│3500│2600│2000│1800│ 4800 │ 3000 │ │ 2

├─────┤ │ │ │ │ │ │ │ │ │ │ ├────┴────┴────┼────────┼───────┤ │

│4,0 │ │ │ │ │ │ │ │ │ │ │ │ │ 5700 │ 4800 │ │

───────┼─────┼──────┼────┼────┤ ├────┼────┼────┤ ├────┼────┼────┤ ├────────┼───────┼───────┼───────

1600 │1,0 │Сбоку │1400│2400│ │2400│3000│1300│ │4600│5500│2800│ - │ 4200 │ 1700 │ 1050 │3 или 4

├─────┤ │ │ │ │ │ │ │ │ │ │ │ ├────────┼───────┤ │

│1,6 │ │ │ │ │ │ │ │ │ │ │ │ │ 4500 │ 2000 │ │

├─────┼──────┼────┼────┤ ├────┼────┼────┤ ├────┼────┼────┼────┬────┬────┼────────┼───────┼───────┼───────

│2,5 │Сзади │1950│1750│ │2600│2600│1100│ │6100│5500│3500│2600│2600│1800│ 5000 │ 3000 │ 1300 │ 2

├─────┤ │ │ │ │ │ │ │ │ │ │ │ │ │ ├────────┼───────┤ │

│4,0 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ 5700 │ 4800 │ │

Примечание. Допускается до 01.01.91 лифты грузоподъемностью 400 кг со скоростью 1,0 м/с с кабиной размером (в плане) 1100 х 950 мм и с дверью шириной 800 мм размещать в шахтах размером (в плане) 1700 х 1550 мм, а лифты грузоподъемностью 630 кг со скоростью 1,0 м/с с кабиной размером (в плане) 2100 х 1100 мм размещать в шахтах размером в (плане) 2650 х 1700 мм при условии монтажа шахт из объемных железобетонных элементов. При этом железобетонные объемные элементы для шахт размером (в плане) 1700 х 1550 мм должны быть снабжены устройствами для самофиксации при монтаже.

Таблица 3а

Размеры в мм

───────┬──────┬──────┬──────────────────┬─────────┬───────────┬──────────────┬──────────────┬──────┬────────┬───────┬─────

Грузо- │Номи- │Распо-│ Кабина │ Шахта │Двери каби-│ Машинное │ Блочное │Высота│Глубина │Расс- │Номер

подъем-│наль- │ложе- │ │ │ны и шахты │ помещение │ помещение │шахты │приямка │тояние │чер-

ность, │ная │ние ├──────┬──────┬────┼────┬────┼────┬──────┼────┬────┬────┼────┬────┬────┤от │(до чис-│от бо- │тежа

кг │ско- │проти-│Ширина│Глуби-│Вы- │Ши- │Глу-│Ши- │Высота│Ши- │Глу-│Вы- │Ши- │Глу-│Вы- │верх- │того по-│ковой │

│рость,│вовеса│b │на l │сота│рина│бина│рина│h │рина│бина│сота│рина│бина│сота│ней │ла) h │стены │

│м/с │отно- │ │ │h, │b │l │b │ 2 │b │l │h │b │l │h │оста- │ 5 │шахты │

│ │си- │ │ │не │ 1 │ 1 │ 2 │ │ 3 │ 3 │ 3 │ 4 │ 4 │ 4 │новки │ │до оси │

│ │тельно│ │ │ме- │ │ │ │ │ │ │ │ │ │ │h │ │каби- │

│ │кабины│ │ │нее │ │ │ │ │ │ │ │ │ │ │ 1 │ │ны i │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │(раз- │

│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │мер │

│ │ │ │ │ │ │ ├────┴──────┴────┴────┴────┴────┴────┴────┴──────┴────────┤спра- │

│ │ │ │ │ │ │ │ не менее │вочный)│

───────┼──────┼──────┼──────┼──────┼────┼────┼────┼────┬──────┬────┬────┬────┬────┬────┬────┬──────┬────────┼───────┼─────

320 │ 0,5 │Сзади │ 960 │ 1160 │2100│1400│1600│ 700│ 2000 │2800│3000│2200│ - │ - │ - │ 3500 │ 1250 │ 700 │ 7

│ │ │(1000)│(1200)│ ├────┼────┤ │ │ │ │ │ │ │ │ │ ├───────┤

│ │ │ │ │ │1500│1700│ │ │ │ │ │ │ │ │ │ │ 750 │

│ ├──────┤ │ │ ├────┼────┤ │ ├────┼────┤ │ │ │ │ │ ├───────┼─────

│ │Справа│ │ │ │1650│1400│ │ │3000│2800│ │ │ │ │ │ │ 700 │ 8

│ │ │ │ │ ├────┼────┤ │ │ │ │ │ │ │ │ │ ├───────┤

│ │ │ │ │ │1750│1500│ │ │ │ │ │ │ │ │ │ │ 750 │

├──────┼──────┼──────┼──────┤ ├────┼────┼────┼──────┼────┼────┤ │ │ │ │ │ ├───────┼─────

│ 0,71 │Сзади │ 935 │ 1075 │ │1550│1700│ 650│ 1980 │2800│3000│ │ │ │ │ │ │ 775 │ 7

│ ├──────┤(980) │(1120)│ ├────┼────┤ │ ├────┼────┤ │ │ │ │ │ │ ├─────

│ │Справа│ │ │ │1700│1550│ │ │3000│2800│ │ │ │ │ │ │ │ 8

├──────┼──────┤ │ │ ├────┼────┤ │ ├────┼────┼────┤ │ │ │ ├────────┤ ├─────

│ 1,0 │Сзади │ │ │ │1550│1700│ │ │3500│3000│2450│ │ │ │ │ 1350 │ │ 7

│ ├──────┤ │ │ ├────┼────┤ │ │ │ │ │ │ │ │ │ │ ├─────

│ │Справа│ │ │ │1700│1550│ │ │ │ │ │ │ │ │ │ │ │ 8

├──────┼──────┤ │ │ ├────┼────┤ │ ├────┤ │ │ │ │ ├──────┼────────┤ ├─────

│ 1,4 │Сзади │ │ │ │1550│1700│ │ │4000│ │ │ │ │ │ 4000 │ 1450 │ │ 7

───────┼──────┼──────┼──────┼──────┤ ├────┼────┼────┼──────┼────┼────┼────┤ │ │ ├──────┼────────┼───────┼─────

400 │ 0,71 │Сзади │ 935 │ 1075 │ │1550│1700│ 650│ 1980 │2800│3000│2200│ │ │ │ 3500 │ 1250 │ 775 │ 7

│ │ │(980) │(1120)│ │ │ ├────┤ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ 700│ │ │ │ │ │ │ │ │ │ │

│ ├──────┤ │ │ ├────┼────┼────┤ ├────┼────┤ │ │ │ │ │ │ ├─────

│ │Справа│ │ │ │1700│1550│ 650│ │3000│2800│ │ │ │ │ │ │ │ 8

───────┼──────┼──────┼──────┼──────┼────┼────┼────┼────┼──────┼────┼────┼────┼────┼────┼────┼──────┼────────┼───────┼─────

400 │ 0,71 │Справа│ 935 │ 1075 │2100│1700│1550│ 700│ 1980 │3000│2800│2200│ - │ - │ - │ 3500 │ 1250 │ 775 │ 8

│ │ │(980) │(1120)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │

├──────┼──────┤ │ │ ├────┼────┼────┤ ├────┼────┼────┤ │ │ │ ├────────┤ ├─────

│ 1,0 │Сзади │ │ │ │1550│1700│ 650│ │3500│3000│2450│ │ │ │ │ 1350 │ │ 7

│ │ │ │ │ │ │ ├────┤ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ 700│ │ │ │ │ │ │ │ │ │ ├─────

│ ├──────┤ │ │ ├────┼────┼────┤ │ │ │ │ │ │ │ │ │ │

│ │Справа│ │ │ │1700│1550│ 650│ │ │ │ │ │ │ │ │ │ │ 8

│ │ │ │ │ │ │ ├────┤ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ 700│ │ │ │ │ │ │ │ │ │ │

500 │ 0,5 │Справа│ 1400 │ 2430 │ │1950│2700│1250│ 2000 │2700│4000│2800│ │ │ │ 3600 │ 1250 │ 950 │3 или

│ │ │(1445)│(2470)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │4

├──────┼──────┼──────┼──────┤ ├────┼────┼────┼──────┼────┼────┼────┤ │ │ ├──────┼────────┼───────┼─────

│ 1,0 │Сзади │ 1040 │ 1380 │ │1750│2000│ 700│ 1980 │3000│3300│2450│ │ │ │ 3500 │ 1350 │ 875 │ 7

│ │ │(1080)│(1420)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ ├──────┤ │ │ ├────┼────┤ │ │ ├────┤ │ │ │ │ │ │ ├─────

│ │Справа│ │ │ │1900│1700│ │ │ │3000│ │ │ │ │ │ │ │ 8

│ ├──────┤ ├──────┤ ├────┼────┤ │ │ ├────┤ │ │ │ │ │ │ ├─────

│ │Справа│ │ 2160 │ │1850│2550│ │ │ │3900│ │ │ │ │ │ │ │ 3

│ │ │ │(2200)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ ├──────┼──────┼──────┤ ├────┼────┼────┤ ├────┼────┤ │ │ │ │ │ │ ├─────

│ │Сзади │ 2155 │ 1135 │ │2650│1700│1200│ │2650│3700│ │ │ │ │ │ │ │ 5

│ │ │(2200)│(1180)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │

├──────┼──────┼──────┼──────┤ ├────┼────┼────│ ├────┼────┤ │ │ │ ├──────┼────────┼───────┼─────

│ 1,4 │Сзади │ 1040 │ 1380 │ │1750│2000│ 700│ │3500│4000│ │ │ │ │ 4300 │ 1450 │ 875 │ 7

│ │ │(1080)│(1420)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ ├──────┼──────┼──────┤ ├────┼────┼────┼──────┼────┼────┼────┼────┼────┼────┼──────┼────────┼───────┼─────

│ │Справа│ 1040 │ 2160 │ │1850│2550│ 700│ 1980 │3500│4000│2450│ - │ - │ - │ 4300 │ 1450 │ 875 │ 3

│ │ │(1080)│(2200)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ ├──────┼──────┼──────┤ ├────┼────┼────┤ │ │ │ │ │ │ │ │ │ ├─────

│ │Сзади │ 2155 │ 1135 │ │2650│1700│1200│ │ │ │ │ │ │ │ │ │ │ 5

│ │ │(2200)│(1180)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │

───────┼──────┼──────┼──────┼──────┤ ├────┼────┼────┤ ├────┼────┤ │ │ │ ├──────┼────────┼───────┼─────

630 │ 1,0 │Сзади │ 1040 │ 1380 │ │1750│2000│ 700│ │3000│3300│ │ │ │ │ 3500 │ 1350 │ 875 │ 7

│ │ │(1080)│(1420)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ ├──────┤ │ │ ├────┼────┤ │ │ ├────┤ │ │ │ │ │ │ ├─────

│ │Справа│ │ │ │1900│1700│ │ │ │3000│ │ │ │ │ │ │ │ 8

│ ├──────┤ ├──────┤ ├────┼────┤ │ │ ├────┤ │ │ │ │ │ │ ├─────

│ │Справа│ │ 2160 │ │1850│2550│ │ │ │3900│ │ │ │ │ │ │ │ 3

│ │ │ │(2200)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│ ├──────┼──────┼──────┤ ├────┼────┼────┤ ├────┼────┤ │ │ │ │ │ │ ├─────

│ │Сзади │ 2100 │ 1100 │ │2650│1700│1200│ │2650│3700│ │ │ │ │ │ │ │ 5

───────┼──────┼──────┼──────┼──────┼────┼────┼────┼────┤ ├────┼────┼────┤ │ │ ├──────┼────────┼───────┼─────

1000 │ 1,0 │Сзади │ 1760 │ 1460 │2250│2250│2150│1000│ │3500│3600│2800│ │ │ │ 4000 │ 1450 │ 1125 │ 1

│ │ │(1800)│(1500)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │

├──────┤ │ │ │ │ │ │ │ ├────┼────┤ │ │ │ ├──────┼────────┤ │

│ 1,4 │ │ │ │ │ │ │ │ │3800│4000│ │ │ │ │ 4300 │ 1950 │ │

├──────┤ │ │ │ │ ├────┤ │ ├────┼────┼────┼────┼────┼────┼──────┼────────┤ ├─────

│ 2,0 │ │ │ │ │ │2300│ │ │5500│5000│3500│2250│2300│1800│ 4700 │ 2950 │ │ 2

├──────┤ │ │ │ │ │ │ │ │ │ │ │ │ │ ├──────┼────────┤ │

│ 4,0 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ 5700 │ 4750 │ │

───────┼──────┼──────┼──────┼──────┤ ├────┼────┼────┼──────┤ │ │ ├────┼────┤ │ │ ├───────┤

1600 │ 4,0 │Сзади │ 2160 │ 1760 │ │2700│2600│1200│ 2000 │ │ │ │2700│2600│ │ │ │ 1350 │

│ │ │(2200)│(1800)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │

Примечание. В скобках указаны наружные размеры кабин.

Черт. 1

Черт. 2

Черт. 3

Черт. 4

Черт. 5

Черт. 6

Черт. 7

Черт. 8

(Измененная редакция, Изм. N 1, 2.)

Чертежи не определяют конструкцию лифтов, расположение машинных помещений (в плане) относительно шахт, расположение входных дверей в машинных и блочных помещениях, а также в приямках.

Размеры машинного помещения указаны с учетом наличия демонтажного люка в полу машинного помещения и расположения оборудования одиночного лифта.

2.2. Лифты грузоподъемностью 400 кг с кабиной размером (в плане) 1100 х 1000 мм, дверями шириной 700 мм и шахтой размером (в плане) 1550 х 1700 мм предназначены для применения в зданиях, сооружаемых по проектам, разработанным до 1 января 1984 г., а также в зданиях, проектируемых по действующим типовым проектам, введенных в действие до 1 января 1984 г.

2.3. Габаритные размеры лифтов (в плане) и применяемость лифтов в зависимости от вида зданий приведены в Приложении. Размеры указаны для лифтов, предусмотренных табл. 1 - 3.

2.2, 2.3. (Измененная редакция, Изм. N 2.)

2.4. Лифты грузоподъемностью 630 кг для общественных зданий должны иметь кабину размером (в плане) 1100 х 1400 мм.

2.5. Лифты для жилых зданий грузоподъемностью 630 кг с кабиной размером (в плане) 1100 х 2100 мм или 2100 х 1100 мм должны иметь в кабине устройство для ограничения полезной площади ее пола, соответствующей вместимости восьми человек по нормам "Правил устройства и безопасной эксплуатации лифтов", утвержденных Госгортехнадзором 11.02.92, или ограничитель грузоподъемности и сигнализатор перегрузки.

2.6. Лифты с кабинами размерами (в плане) 1100 х 2100, 2100 х 1100 и 1400 х 2400 мм должны иметь систему управления, обеспечивающую длительную остановку кабины для ее загрузки и выгрузки, а также, кроме лифта грузоподъемностью 1000 кг со скоростью 1 м/с с размерами кабины 1100 х 2100 мм, возможность входа и транспортирования пожарного подразделения.

(Измененная редакция, Изм. N 1.)

2.7. Распашная вспомогательная дверь шахты, через которую осуществляется вход пожарного подразделения в кабину лифта, должна располагаться на площадке, предназначаемой для входа указанного подразделения в здание.

2.8. Отклонение ширины и глубины кабины от номинальных размеров не должно быть более +/- 10 мм.

2.9. Отклонение ширины и глубины шахты от номинальных размеров не должно быть более +/- 30 мм.

Разность диагоналей шахты (в плане) не должна быть более 25 мм.

Отклонение стен шахты от вертикальной плоскости не должно быть более 30 мм.

2.10. Лифты, предусмотренные табл. 1а - 3а, за исключением лифтов грузоподъемностью 1000 кг со скоростью 2,0 и 4,0 м/с и грузоподъемностью 1600 кг, разрешается изготовлять до 01.01.93.

Лифты грузоподъемностью 1000 кг со скоростью 2,0 и 4,0 м/с и грузоподъемностью 1600 кг разрешается изготовлять до 01.01.94.

2.11. Лифты грузоподъемностью 500 кг со скоростью 1,0 м/с с кабиной размером (в плане) 1040 х 1380 и 1040 х 2160 мм, грузоподъемностью 400 кг со скоростью 0,71 и 1,0 м/с, грузоподъемностью 320 кг со скоростью 0,5; 0,71; 1,0 м/с по согласованию с изготовителем лифтов допускается изготовлять с левым расположением противовеса относительно кабины.

2.10, 2.11. (Введены дополнительно, Изм. N 2.)

Приложение

Справочное

ГАБАРИТНЫЕ РАЗМЕРЫ ЛИФТОВ (В ПЛАНЕ)

И ПРИМЕНЯЕМОСТЬ ЛИФТОВ В ЗАВИСИМОСТИ ОТ ВИДА ЗДАНИЙ

(Измененная редакция, Изм. N 1.)
