| Утвержден и введен в действие Постановлением Госстандарта СССР от 20 апреля 1983 г. N 1977 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ ДЛЯ ЦАПФ МУКОМОЛЬНЫХ ВАЛКОВ СОРТАМЕНТ Periodic
sections produced by cross-helical rolling for journals of flour-grinding rolls. Dimensions ГОСТ 8320.13-83 Группа В22 ОКП 09 4400 Взамен ГОСТ 8320.13-73 Срок действия с 1 января 1985 года до 1 января 1990 года 1. Настоящий стандарт распространяется на
горячекатаные круглые периодические профили для цапф мукомольных валков,
изготовляемые поперечно-винтовой прокаткой. 2. Размеры, предельные отклонения по ним

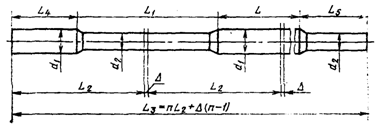

должны соответствовать указанным на чертеже и в таблице.
Размеры, мм ──────┬────────────┬────────────┬──────┬──────┬─────────────┬──────────── Номер │ L │ L │ L │ L │ L │ L профи-│ │ 1 │ 2 │ 3 │ 4 │ 5 ля ├──────┬─────┼──────┬─────┼──────┼──────┼──────┬──────┼──────┬───── │Номин.│Пред.│Номин.│Пред.│Номин.│Номин.│Номин.│Пред. │Номин.│Пред. │ │откл.│ │откл.│ │ │ │ откл.│ │откл. ──────┼──────┼─────┼──────┼─────┼──────┼──────┼──────┼──────┼──────┼───── 1 │518 │+/- 5│688 │+/- 5│595 │2404 │255 │+15 │340 │+15 ──────┼──────┤ ├──────┤ ├──────┼──────┼──────┤ ├──────┤ 2 │508 │ │878 │ │685 │2764 │250 │ │435 │ Продолжение Размеры, мм ────────┬───────────────┬──────────────┬────────┬────────┬──────── Номер │ d │ d │Припуск │ Число │ Масса профиля │ 1 │ 2 │на резку│периодов│ одного ├────────┬──────┼───────┬──────┤ Дельта │ n │периода, │ Номин. │Пред. │Номин. │Пред. │ │ │ кг │ │откл. │ │откл. │ │ │ ────────┼────────┼──────┼───────┼──────┼────────┼────────┼──────── 1 │104 │+1,0 │90 │+1,0 │8 │4 │34,78 ────────┼────────┤-1,5 ├───────┤-1,5 ├────────┼────────┼──────── 2 │104 │ │90 │ │8 │4 │39,20 |
