| Утвержден и введен в действие Постановлением Госстандарта СССР от 20 апреля 1983 г. N 1974 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ ТРЕХСТУПЕНЧАТЫЕ ДЛЯ ВАЛОВ ЭЛЕКТРОДВИГАТЕЛЕЙ СОРТАМЕНТ Periodic
three-step sections produced by cross-helical rolling for electric
motor shafts. Dimensions ГОСТ 8320.1-83 Группа В22 ОКП 09 4400 Взамен ГОСТ 8320.1-73 Срок действия с 1 января 1985 года до 1 января 1990 года 1. Настоящий стандарт распространяется на
горячекатаные круглые периодические трехступенчатые профили для валов
электродвигателей, изготовляемые поперечно-винтовой прокаткой. 2. Размеры, предельные отклонения по ним
для профилей N 1 - 4 должны соответствовать указанным на
черт. 1 и в табл. 1, для профилей N 5, 6 - на черт. 2 и табл. 2.

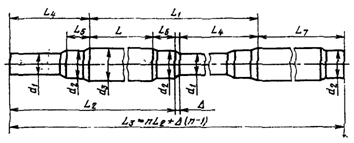

Черт. 1 Таблица 1
Размеры, мм ─────┬────────────┬────────────┬──────┬──────┬────────────┬────────────┬──────────── Номер│
L │ L
│ L │
L │ L
│ L │ L про- │
│ 1 │
2 │ 3 │ 4
│ 5 │ 6 филя ├──────┬─────┼──────┬─────┼──────┼──────┼──────┬─────┼──────┬─────┼──────┬───── │Номин.│Пред.│Номин.│Пред.│Номин.│Номин.│Номин.│Пред.│Номин.│Пред.│Номин.│Пред. │ │откл.│
│откл.│ │ │ │откл.│ │откл.│ │откл. ─────┼──────┼─────┼──────┼─────┼──────┼──────┼──────┼─────┼──────┼─────┼──────┼───── 1 │381 │+/- 5│654 │+/- 5│648 │2610
│169,5 │+15 │64,5 │+/- 5│441 │+/- 5 ─────┼──────┤ ├──────┤ ├──────┼──────┤ │ │ │ ├──────┤ 2 │420 │
│693 │ │687 │2766
│ │ │ │ │480
│ ─────┼──────┤ ├──────┤ ├──────┼──────┼──────┤ ├──────┤ ├──────┤ 3 │490 │
│830 │ │824 │2484
│221,5 │ │86,5 │
│555 │ ─────┼──────┤ ├──────┤ ├──────┼──────┤ │ │ │ ├──────┤ 4 │528
│ │868 │
│862 │2598 │
│ │ │ │593 │ Продолжение табл. 1
Размеры, мм ─────┬────────────┬────────────┬────────────┬────────────┬───────┬─────┬────── Номер│ L │ d
│ d │ d
│Припуск│Число│Масса про- │
7 │ 1
│ 2 │ 3
│ на │пери-│одного филя ├──────┬─────┼──────┬─────┼──────┬─────┼──────┬─────┤
резку │одов │перио- │Номин.│Пред.│Номин.│Пред.│Номин.│Пред.│Номин.│Пред.│Дельта │n │да, кг │ │откл.│ │откл.│ │откл.│ │откл.│ │ │ ─────┼──────┼─────┼──────┼─────┼──────┼─────┼──────┼─────┼───────┼─────┼────── 1 │478,5
│+15 │55 │+1,0 │60 │+1,0 │75 │+1,0 │6 │4 │19,10 ─────┼──────┤ │ │-1,5 │ │-1,5 │ │-1,5 │ │ ├────── 2 │517,5
│ │ │ │ │ │ │ │ │ │20,50 ─────┼──────┤ ├──────┤ ├──────┤ ├──────┤ ├───────┼─────┼────── 3 │602,5
│ │65 │
│75 │ │91 │
│6 │3 │35,80 ─────┼──────┤ │ │ │ │ │ │ │ │ ├────── 4 │640,5
│ │ │ │ │ │ │ │ │ │37,80
Черт. 2 Таблица 2
Размеры, мм ─────┬────────────┬────────────┬──────┬──────┬────────────┬────────────┬──────────── Номер│
L │ L
│ L │
L │ L
│ L │ L про- │
│ 1 │
2 │ 3 │ 4
│ 5 │ 6 филя ├──────┬─────┼──────┬─────┼──────┼──────┼──────┬─────┼──────┬─────┼──────┬───── │Номин.│Пред.│Номин.│Пред.│Номин.│Номин.│Номин.│Пред.│Номин.│Пред.│Номин.│Пред. │ │откл.│
│откл.│ │ │ │откл.│ │откл.│ │откл. ─────┼──────┼─────┼──────┼─────┼──────┼──────┼──────┼─────┼──────┼─────┼──────┼───── 5 │381 │+/- 5│592 │+/- 5│586 │2954
│169,5 │+15 │59,5 │+/- 5│42 │+/- 5 ─────┼──────┤ ├──────┤ ├──────┼──────┤ │ │ │ │ │ 6 │420 │
│632 │ │626 │2522
│ │ │ │ │ │ Продолжение табл. 2
Размеры, мм ─────┬────────────┬────────────┬────────────┬────────────┬───────┬──────┬────── Номер│
L │ d
│ d │ d
│Припуск│Число │Масса про- │
7 │ 1
│ 2
│ 3 │
на │перио-│одного филя ├──────┬─────┼──────┬─────┼──────┬─────┼──────┬─────┤
резку │дов n │перио- │Номин.│Пред.│Номин.│Пред.│Номин.│Пред.│Номин.│Пред.│Дельта │ │да, кг │ │откл.│ │откл.│ │откл.│
│откл.│ │ │ ─────┼──────┼─────┼──────┼─────┼──────┼─────┼──────┼─────┼───────┼──────┼────── 5 │416,5
│+15 │55 │+1,0 │60 │+1,0 │75 │+1,0 │6 │5 │18,00 ─────┼──────┤ │ │-1,5 │ │-1,5 │ │-1,5 │ ├──────┼────── 6 │456,5
│ │ │ │ │ │ │ │ │4 │19,40 |
