ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ, ДОПУСКОВ И ПОСАДОК КОНУСОВ

Unified system for design documentation.

Rules of drawing dimensions, tolerances and taper fits

ГОСТ 2.320-82

(СТ СЭВ 3332-81)

Группа Т52

Постановлением Государственного комитета СССР по стандартам от 30 декабря 1982 г. N 5293 срок введения установлен с 01.01.1984.

Переиздание. Ноябрь 1987 г.

Настоящий стандарт устанавливает общие правила нанесения размеров, их предельных отклонений и допусков формы конусов и посадок конических соединений на чертежах всех отраслей промышленности.

Стандарт полностью соответствует СТ СЭВ 3332-81.

Допуски и посадки - по ГОСТ 25307-82.

1. НАНЕСЕНИЕ РАЗМЕРОВ

1.1. Величину и форму конуса определяют нанесением трех из перечисленных размеров (черт. 1):

1) диаметр большого основания D;

2) диаметр малого основания d;

3) диаметр в заданном поперечном сечении , имеющем заданное осевое положение ;

4) длина конуса L;

5) угол конуса ;

6) конусность c.

а

б

в

г

Черт. 1

Допускается указывать дополнительные размеры, как справочные (черт. 1в).

1.2. Размеры стандартизованных конусов на чертеже не указывают, а приводят на полке линии-выноски условное обозначение по соответствующему стандарту.

2. НАНЕСЕНИЕ ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ РАЗМЕРОВ

И ДОПУСКОВ КОНУСОВ

2.1. Предельные отклонения размеров конусов следует наносить в соответствии с требованиями ГОСТ 2.307-68 и настоящего стандарта.

2.2. Предельные отклонения угла конуса, если конус определен конусностью, следует наносить непосредственно под обозначением конусности.

числовыми значениями  (черт. 2),

условными обозначениями (черт. 3),

условными обозначениями с указанием в скобках числовых значений соответствующих предельных отклонений (черт. 4).

Черт. 2

Черт. 3

Черт. 4

2.3. Предельные отклонения угла конуса, если конус определен углом, следует указывать числовыми значениями  непосредственно после номинального размера (черт. 5).

Черт. 5

2.4. Допуски формы конуса (допуск круглости и допуски прямолинейности образующей) следует наносить в соответствии с требованиями ГОСТ 2.308-79 (черт. 6).

Черт. 6

При указании допуска прямолинейности образующей на конусах с конусностью не более 1:3 допускается соединительную линию от рамки проводить перпендикулярно оси конуса (черт. 7).

Черт. 7

2.5. Если задан допуск  диаметра конуса в любом сечении, то значение конусности или угла конуса следует заключить в прямоугольную рамку (черт. 8, 9).

Черт. 8

Черт. 9

2.6. Если задан допуск  диаметра конуса в заданном сечении, то значение расстояния  от базовой плоскости до основной следует заключить в прямоугольную рамку (черт. 10).

Черт. 10

2.7. Если заданы предельные отклонения размера, определяющего осевое положение основной плоскости конуса , то значение номинального диаметра  следует заключить в прямоугольную рамку (черт. 11).

Черт. 11

3. НАНЕСЕНИЕ РАЗМЕРОВ И ПОСАДОК НА КОНИЧЕСКИХ СОЕДИНЕНИЯХ

3.1. При посадке с фиксацией путем совмещения конструктивных элементов сопрягаемых конусов размеры, определяющие характер соединения, на сборочном чертеже могут быть указаны только как справочные (черт. 12).

Черт. 12

3.2. При посадке с фиксацией по заданному осевому расстоянию  между базовыми плоскостями сопрягаемых конусов должен быть нанесен размер, определяющий расстояние между базовыми плоскостями, заключенный в прямоугольную рамку, а размер, определяющий характер соединения, может быть указан как справочный (черт 13).

Черт. 13

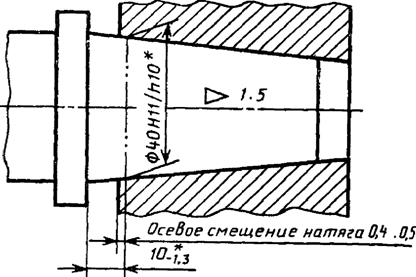

3.3. При посадке с фиксацией по заданному взаимному осевому смещению сопрягаемых конусов от их начального положения должен быть указан размер осевого смещения, а начальное положение конусов отмечается штрихпунктирной тонкой линией с двумя точками. Размеры, определяющие начальное базорасстояние соединения и сочетание полей допусков сопрягаемых конусов, могут быть указаны как справочные (черт. 14).

Черт. 14

3.4. При посадке с фиксацией по заданному усилию запрессовки , прилагаемому в начальном положении сопрягаемых конусов, заданное усилие запрессовки следует указывать в технических требованиях чертежа, например, "Усилие запрессовки  =... H". Размеры, определяющие начальное базорасстояние соединения и сочетание полей допусков сопрягаемых конусов, могут быть указаны как справочные (черт. 15).

Черт. 15
