Утвержден и введен в действие

Постановлением Госстандарта СССР

от 30 октября 1981 г. N 4771

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА УПРОЩЕННОГО НАНЕСЕНИЯ РАЗМЕРОВ ОТВЕРСТИЙ

Unified system for design documentation.

Rules of simplified marking of hole dimensions

ГОСТ 2.318-81

Группа Т52

Дата введения

1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Государственным комитетом СССР по стандартам.

Разработчики: В.Ф. Курочкин, Ю.И. Степанов, Б.Я. Кабаков, Н.Н. Баранова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30.10.1981 N 4771.

3. Стандарт полностью соответствует СТ СЭВ 1977-79.

4. Введен впервые.

5. Издание (март 2000 г.) с Изменением N 1, утвержденным в сентябре 1987 г. (ИУС 12-87).

1. Настоящий стандарт устанавливает правила упрощенного нанесения размеров отверстий на чертежах всех отраслей промышленности и строительства.

(Измененная редакция, Изм. N 1).

2. Размеры отверстий на чертежах допускается наносить упрощенно в следующих случаях:

диаметр отверстия на изображении - 2 мм и менее;

отсутствует изображение отверстий в разрезе (сечении) вдоль оси;

нанесение размеров отверстий по общим правилам усложняет чтение чертежа.

3. Размеры отверстий следует указывать на полке линии-выноски, проведенной от оси отверстия (см. чертеж).

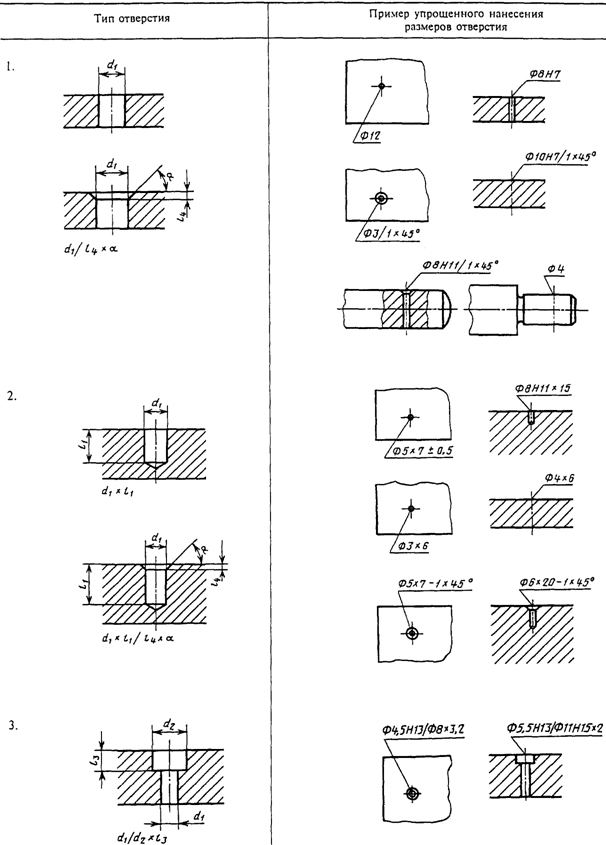

4. Примеры упрощенного нанесения размеров отверстий приведены в таблице.

Продолжение

Продолжение

Обозначения элементов отверстий, используемые в структуре записей для различных типов отверстий:

- диаметр основного отверстия;

- диаметр зенковки;

- длина цилиндрической части основного отверстия;

- длина резьбы в глухом отверстии;

- глубина зенковки;

- глубина фаски;

z - обозначение резьбы по стандарту;

- центральный угол зенковки;

- угол фаски.

(Измененная редакция, Изм. N 1).
