Утвержден и введен в действие

Постановлением Госстандарта СССР

от 19 июня 1980 г. N 2906

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ

ПАРАЛЛЕЛОГРАММНОЙ ФОРМЫ С УГЛОМ 84°

И ФАСКАМИ НА РЕЖУЩИХ КРОМКАХ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Parallelogram throw-away (indexable) carbide cutting

inserts with 84° included angle and chamfered

cutting edges. Design and dimensions

ГОСТ 19061-80

Группа В56

ОКП 19 6000

Взамен ГОСТ 19061-73

Дата введения в действие

1 января 1982 года

ИНФОРМАЦИННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; Л.В.Мытарева.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 N 2906.

3. Срок проверки - 2000 г.

4. Взамен ГОСТ 19061-73.

5. Ссылочные нормативно-технические документы

─────────────────────────────────────────┬────────────────────────

 Обозначение НТД, на который дана ссылка │      Номер пункта

─────────────────────────────────────────┼────────────────────────

ГОСТ 19042-80                            │3

ГОСТ 19086-80                            │4

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 N 3613.

7. Переиздание (апрель 1992 г.) с Изменением N 1, утвержденным в декабре 1991 г. (ИУС 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. N 1).

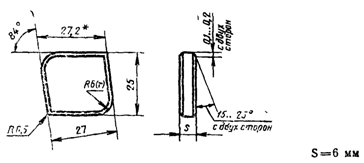

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже.

------------------------------

<*> Размер для справок

Обозначение пластины класса допуска С:

цифровое: 07141-270660;

буквенно-цифровое: FNCN-270660.

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6:

196524 0384 270660

2. Ориентировочная масса пластин указана в Приложении 1.

3. Система обозначения пластин по ГОСТ 19042-80.

4. Технические требования - по ГОСТ 19086-80.

5. Применяемые марки сплавов приведены в Приложении 2.

(Введен дополнительно, Изм. N 1).

Приложение 1

Справочное

──────────────┬───────────────────────────┬───────────────────────

   Цифровое   │     Масса пластин, г,     │   Масса пластин, г,

 обозначение  │ из твердого сплава марок  │  из твердого сплава

   пластин    │                           │     с покрытием

              ├────┬────┬─────┬─────┬─────┼───────┬───────┬───────

              │ВК6 │ВК8 │Т15К6│Т14К8│Т5К10│ВП1255 │ВП3115 │ВП3325

──────────────┼────┼────┼─────┼─────┼─────┼───────┼───────┼───────

07141-270660  │58,6│57,8│45,1 │45,9 │50,6 │53,75  │58,6   │57,8

Приложение 2

Рекомендуемое

ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН

────────────────┬────────────┬────────────────────────────────────

Цифровое обозна-│  Основное  │ Применение по специальному заказу

чение пластины  │ применение │

────────────────┼────────────┼────────────────────────────────────

07141-270660    │N 6         │N 3, N 4, N 5, N 7, N 9, N 10, N 11

N 3 - ВК6, N 4 - ВК8, N 5 - Т5К10, N 6 - Т14К8, N 7 - Т5К6, N 9 - ВП3115, N 10 - ВП3325, N 11- ВП1255

(Введено дополнительно, Изм. N 1).
