| Утвержден и введен в действие Постановлением Госстандарта СССР от 19 июня 1980 г. N 2907 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 80°, С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ОДНОЙ СТОРОНЕ КОНСТРУКЦИЯ И РАЗМЕРЫ Rhombic
throw-away (indexable) carbide cutting inserts with 80° included angle, with
cylindrical holes and chip-breaking flutes on one facy only. Design and
dimensions ГОСТ 19059-80 Группа В56 ОКП 19 6000 Дата введения 1 января 1982 года ИНФОРМАЦИОННЫЕ
ДАННЫЕ 1. Разработан и внесен Министерством
цветной металлургии СССР. Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С.
Мальцев, канд. техн. наук; Н.А. Скапа;
М.П. Борисова. 2. Утвержден и введен в действие
Постановлением Государственного комитета СССР по управлению качеством продукции
и стандартам от 19.06.1980 N 2907. 3. В настоящий стандарт введен
международный стандарт ИСО 3364-85 "Пластины сменные твердосплавные с
радиусами при вершине с цилиндрическим отверстием. Размеры" в части
пластин СNMM. 4. Срок проверки - 2000 г., периодичность
проверки - 10 лет. 5. Взамен ГОСТ 19059-73. 6. Ссылочные нормативно-технические
документы ─────────────────────────────────────────┬──────────────────────── Обозначение НТД, на который дана ссылка │ Номер пункта ─────────────────────────────────────────┼──────────────────────── ГОСТ 19042-80 │ 5 ГОСТ 19086-80 │ 6 7. Ограничение срока действия снято
Постановлением Госстандарта СССР от 29.12.1990 N 3620. 8. Переиздание (апрель 1992 г.) с
Изменениями N 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре
1990 г. (ИУС 2-85, 8-87, 4-91). Требования настоящего стандарта являются
обязательными. (Введен
дополнительно, Изм. N 3). 1. (Исключен, Изм.

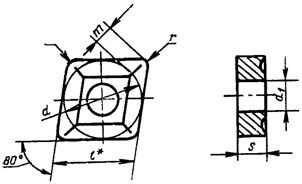

N 3). 2. Конструкция и размеры пластин должны
соответствовать указанным на чертеже и в таблице.
-------------------------------- * Размер для справок.
мм ─────────────────────────────────────────────────────────────┬────┬──────┬────┬────┬───┬─────
Обозначение пластин классов допусков │ l │
d │ d │ s
│ r │ m ──────────────────────────────┬──────────────────────────────┤ │ │
1 │ │ │
U │ М │ │
│ │ │
│ ────────────┬───────────┬─────┼────────────┬───────────┬─────┤ │
│ │ │
│ цифровое │ буквенно- │при-
│ цифровое │ буквенно- │при- │ │
│ │ │
│ │
цифровое │ме- │ │ цифровое │ме- │
│ │ │
│ │ │ │няе- │ │ │няе-
│ │ │
│ │ │ │ │мость│ │ │мость│ │
│ │ │
│ ────────────┼───────────┼─────┼────────────┼───────────┼─────┼────┼──────┼────┼────┼───┼───── 05114-090304│СNUM-090304│ │05124-090304│СNMM-090304│ │9,7 │9,525 │3,81│3,18│0,4│2,425 ────────────┼───────────┼─────┼────────────┼───────────┼─────┤ │
│ │ ├───┼───── 05114-090308│СNUM-090308│ │05124-090308│СNMM-090308│ │
│ │ │
│0,8│2,205 ────────────┼───────────┼─────┼────────────┼───────────┼─────┼────┼──────┼────┼────┼───┼───── 05114-120404│СNUM-120404│ │05124-120404│СNMM-120404│ │12,9│12,700│5,16│4,76│0,4│3,307 ────────────┼───────────┼─────┼────────────┼───────────┼─────┤ │
│ │ ├───┼───── 05114-120408│СNUM-120408│ │05124-120408│СNMM-120408│ │
│ │ │
│0,8│3,088 ────────────┼───────────┼─────┼────────────┼───────────┼─────┤ │
│ │ ├───┼───── 05114-120412│СNUM-120412│ │05124-120412│СNMM-120412│ │
│ │ │
│1,2│2,867 ────────────┼───────────┼─────┼────────────┼───────────┼─────┼────┼──────┼────┤ ├───┼───── 05114-160412│СNUM-160412│ │05124-160412│СNMM-160412│ │16,1│15,875│6,35│ │1,2│3,748 ────────────┼───────────┼─────┼────────────┼───────────┼─────┤ │
│ │ ├───┤ 05114-160416│СNUM-160416│ │05124-160416│СNMM-160416│ │
│ │ │
│1,6│3,528 ────────────┼───────────┼─────┼────────────┼───────────┼─────┤ │
│ ├────┼───┼───── - │- │ │05124-160608│СNMM-160608│ │
│ │ │6,35│0,8│3,970 ────────────┼───────────┼─────┼────────────┼───────────┼─────┤ │
│ │ ├───┼───── - │- │ │05124-160612│СNMM-160612│ │
│ │ │
│1,2│3,749 ────────────┼───────────┼─────┼────────────┼───────────┼─────┼────┼──────┼────┤ ├───┼───── 05114-190608│СNUM-190608│ │05124-190608│СNMM-190608│ │19,3│19,050│7,93│ │0,8│4,851 ────────────┼───────────┼─────┼────────────┼───────────┼─────┤ │
│ │ ├───┼───── 05114-190616│СNUM-190616│ │05124-190616│СNMM-190616│ │
│ │ │
│1,6│4,411 ────────────┼───────────┼─────┼────────────┼───────────┼─────┤ │
│ │ ├───┼───── 05114-190612│СNUM-190612│ │05124-190612│СNMM-190612│ │
│ │ │
│1,2│4,631 ────────────┼───────────┼─────┼────────────┼───────────┼─────┤ │
│ │ ├───┼───── 05114-190624│СNUM-190624│ │05124-190624│СNMM-190624│ │
│ │ │
│2,4│3,960 Пример условного обозначения при заказе
пластины из твердого сплава марки ВК6, класса допуска
U, длиной режущей кромки l = 9,7 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм 19 6524 0381 090304 (Измененная
редакция, Изм. N 2, 3). 3. Форма и размеры стружколомающих
канавок указаны в Приложении 1. 4. Ориентировочная масса пластин указана
в Приложении 2. 5. Система обозначений пластин - по ГОСТ
19042-80. 6. Технические требования - по ГОСТ
19086-80. 7. Применяемые марки сплавов указаны в
Приложении 3. (Введен

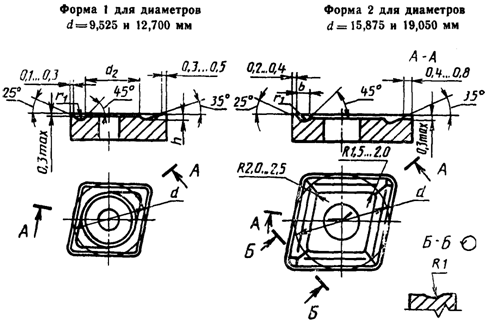

дополнительно, Изм. N 3). Приложение 1 Рекомендуемое Форма и размеры стружколомающих
канавок на передней поверхности пластин указаны на чертеже и в таблице.
мм ────────────┬────────────┬────────────┬─────────────┬───────────── d │ b │ d │ r │ h │ │ 2 │ 1 │ ────────────┼────────────┼────────────┼─────────────┼───────────── 9,525 │- │5,5 │1,0 │0,4 ────────────┼────────────┼────────────┤ ├───────────── 12,700 │- │8,0 │ │0,6 ────────────┼────────────┼────────────┼─────────────┼───────────── 15,875 │3,2 │- │1,6 │- ────────────┼────────────┼────────────┤ ├───────────── 19,050 │3,8 │- │ │- (Измененная
редакция, Изм. N 3). Приложение 2 Справочное ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН
(Измененная
редакция, Изм. N 2). Приложение 3 Рекомендуемое ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН
N 3 - ВК6; N 4 -
ВК8; N 5 - Т5К10; N 6 - Т14К8; N 7 - Т15К6; N 8 - КНТ16, ТН20; N 9 - ВП3115; N
10 - ВП3325; N 11 - ВП3115. Приложение 4 Справочное ПРИМЕНЯЕМОСТЬ ПЛАСТИН ──────────┬─────────────┬───────────────────────────────────────── d │ Обозначение │Пластины со стружколомающими канавками │ │ на одной стороне │ ├───────────────────────────────────────── │ │ радиус при вершине r │ │ эпсилон │ ├───────┬────────┬───────┬───────┬──────── │ │ 0,4 │ 0,8 │ 1,2 │ 1,6 │ 2,4 ──────────┼─────────────┼───────┼────────┼───────┼───────┼──────── 12,7 │СNMM 1204 │++ │+ │+ │++ │+++ ──────────┼─────────────┼───────┼────────┼───────┼───────┼──────── 15,875 │СNMM 1606 │+++ │+ │+ │++ │+++ ──────────┼─────────────┼───────┼────────┼───────┼───────┼──────── 19,05 │СNMM 1906 │+++ │++ │+ │+ │+++ ──────────┼─────────────┼───────┼────────┼───────┼───────┼──────── 25,4 │СNMM 2509 │+++ │+++ │+++ │+++ │++ Примечание. + - пластины основного применения, стандартизованные. ++ - пластины ограниченного применения, нестандартизованные. +++ - пластины, не рекомендуемые для
применения. Приложения 3, 4. (Введены
дополнительно, Изм. N 3). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
