| Утвержден и введен в действие Постановлением Госстандарта СССР от 19 июня 1980 г. N 2914 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ С ЗАДНИМ УГЛОМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ КОНСТРУКЦИЯ И РАЗМЕРЫ Тriangular throw-away (indexable)
carbide cutting inserts with end-clearance angle and
chip-breaking flutes. Design and
dimensions ГОСТ 24250-80 Группа В56 ОКП 19 6000 Дата введения 1 января 1982 года ИНФОРМАЦИОННЫЕ
ДАННЫЕ 1. Разработан и внесен Министерством
цветной металлургии СССР. Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скапа, канд. техн. наук; О.С.
Мальцев, канд. техн. наук; Н.А. Скапа;
М.П. Борисова. 2. Утвержден и введен в действие
Постановлением Государственного комитета СССР по стандартам от 19.06.1980 N
2914. 3. В настоящий стандарт введен
международный стандарт ИСО 883-85 "Пластины сменные твердосплавные
(карбидные) с радиусами при вершине без крепежного отверстия. Размеры" в
части пластин ТРМR. 4. Срок проверки - 2000 г; периодичность
проверки - 10 лет. 5. Введен впервые. 6. Ссылочные нормативно-технические
документы ───────────────────────────────────────┬────────────────────────── Обозначение НТД, на который дана ссылка│ Номер пункта ───────────────────────────────────────┼────────────────────────── ГОСТ 19042-80 │4 ГОСТ 19086-80 │5 7. Ограничение срока действия снято
Постановлением Госстандарта СССР от 29.12.1990 N 3629. 8. Переиздание (апрель 1992 г.) с
Изменениями N 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85,
4-91). Требования настоящего стандарта являются
обязательными. (Введен
дополнительно, Изм. N 2). 1. Конструкция и размеры пластин должны
соответствовать указанным на чертеже и в таблице.

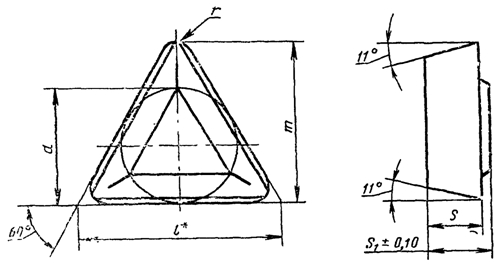

Черт. -------------------------------- <*> Размер для справок.
мм ──────────────────────────────────────────────┬────┬─────┬────┬────┬───┬────── Обозначение
пластин классов допусков │
l │ d │
s │s │ r │ m ───────────────────────┬──────────────────────┤ │
│ │ 1 │
│ М │ G │ │
│ │ │
│ ──────┬─────────┬──────┼──────┬─────────┬─────┤ │
│ │ │
│ цифро-│буквенно-│при- │цифро-│буквенно-│при- │ │
│ │ │
│ вое │цифровое
│ме- │вое
│цифровое │ме- │
│ │ │ │
│ │ │няе- │
│ │няе- │ │ │
│ │ │ │ │мость
│ │ │мость│ │
│ │ │
│ │ │<*> │
│ │<*> │
│ │ │
│ │ ──────┼─────────┼──────┼──────┼─────────┼─────┼────┼─────┼────┼────┼───┼────── 01322-│ТРМR- │
│01332-│ТРGR- │ │11,0│6,350│3,18│3,44│0,4│9,128 110304│110304
│ │110304│110304 │
│ │ │
│ │ │ ──────┼─────────┤ ├──────┼─────────┤ │
│ │ ├────┼───┼────── 01322-│ТРМR- │
│01332-│ТРGR- │ │
│ │ │3,52│0,8│8,73 110308│110308
│ │110308│110308 │
│ │ │
│ │ │ ──────┼─────────┤ ├──────┼─────────┤ ├────┼─────┤ ├────┼───┼────── 01322-│ТРМR- │
│01332-│ТРGR- │ │16,5│9,525│ │3,44│0,4│13,891 160304│160304
│ │160304│160304 │
│ │ │
│ │ │ ──────┼─────────┤ ├──────┼─────────┤ │
│ │ ├────┼───┼────── 01322-│ТРМR- │
│01332-│ТРGR- │ │
│ │ │3,62│0,8│13,494 160308│160308
│ │160308│160308 │
│ │ │
│ │ │ ──────┼─────────┤ ├──────┼─────────┤ │
│ │ │
├───┼────── 01322-│ТРМR- │
│01332-│ТРGR- │ │
│ │
│ │1,2│13,097 160312│160312
│ │160312│160312 │
│ │ │
│ │ │ -------------------------------- <*> См. Приложение 4. Пример условного обозначения при заказе
пластин из твердого сплава марки Т15К6 класса допуска U, длиной режущей кромки
l = 11,0 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм: 19 6613 0441 110304. (Измененная
редакция, Изм. N 1). 2. Форма и размеры стружколомающих
канавок указаны в Приложении 1. 3. Ориентировочная масса пластин указана
в Приложении 2. 4. Система обозначения пластин - по ГОСТ
19042-80. 5. Технические требования - по ГОСТ
19086-80. 6. Применяемые марки сплавов указаны в
Приложении 3. (Введен
дополнительно, Изм. N 2). Приложение 1 Рекомендуемое Форма и размеры стружколомающих
канавок на передней поверхности пластин указаны на
черт. 1, 2 и в таблице. Форма 1 для пластин: 01332-110304, 01332-160304, 01322-110304, 01322-160304

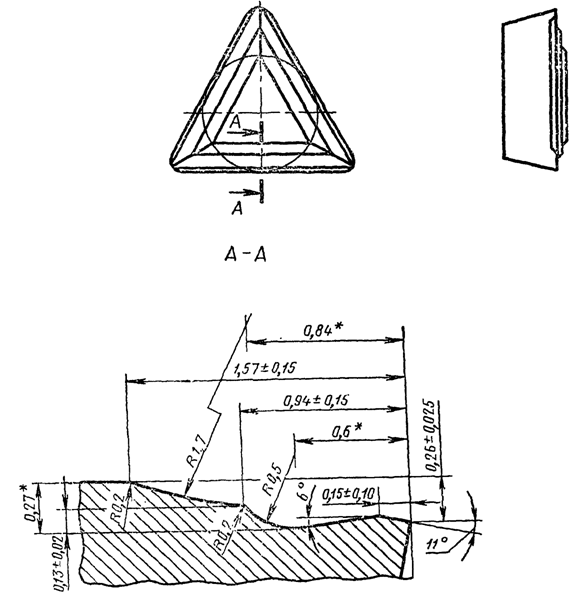

Черт. 1 -------------------------------- <*> Размер для справок.

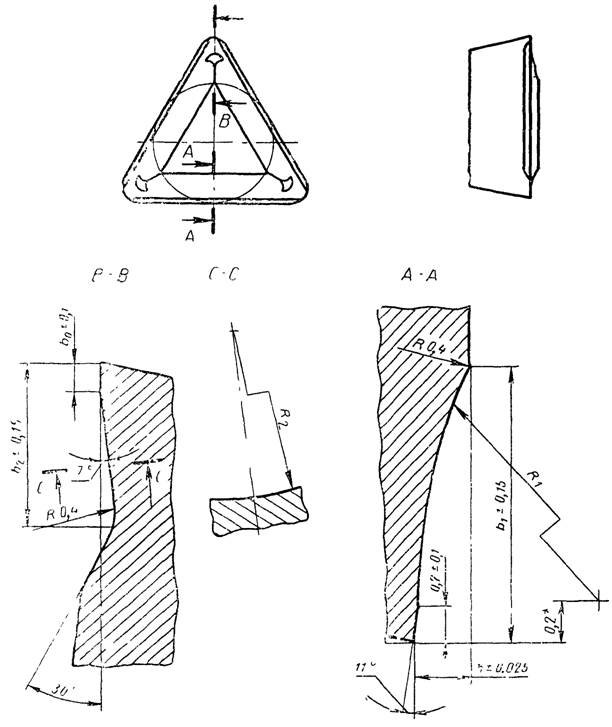

Черт. 2 -------------------------------- <*> Размер для справок. мм ─────────────────┬───────┬───────┬────────┬───────┬───────┬─────── Цифровое │ b │ b │ b │ h │ R │ R обозначение │ 0 │ 1 │ 2 │ │ 1 │ 2 пластин │ │ │ │ │ │ ─────────────────┼───────┼───────┼────────┼───────┼───────┼─────── 01322-110308 │0,15 │1,5 │0,9 │0,34 │3,0 │3,2 01322-110308 │ │ │ │ │ │ ─────────────────┤ ├───────┤ ├───────┼───────┤ 01322-160308 │ │1,8 │ │0,44 │3,5 │ 01322-160308 │ │ │ │ │ │ ─────────────────┼───────┤ ├────────┤ │ ├─────── 01322-160312 │0,20 │ │1,0 │ │ │6,0 01322-160312 │ │ │ │ │ │ Приложение 2 Справочное ────────────────────────┬───────────────────────────────────────── Обозначение пластин │Ориентировочная масса пластин в г, марок ├─────────────┬──────────────┬──────────── │ Т15К6 │ ВП1255 │ ТН20 ────────────────────────┼─────────────┼──────────────┼──────────── 01322-110304 │1,62 │1,94 │0,82 01332-110304 │ │ │ ────────────────────────┼─────────────┼──────────────┼──────────── 01322-110308 │1,64 │1,92 │0,82 01332-110308 │ │ │ ────────────────────────┼─────────────┼──────────────┼──────────── 01322-160304 │3,96 │4,75 │1,99 01332-160304 │ │ │ ────────────────────────┼─────────────┼──────────────┼──────────── 01322-160308 │3,94 │4,72 │2,02 01332-160308 │ │ │ ────────────────────────┼─────────────┼──────────────┼──────────── 01322-160312 │3,92 │4,70 │2,00 01332-160312 │ │ │ (Измененная
редакция, Изм. N 2). Приложение 3 Рекомендуемое ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН ────────────────────┬─────────────────────┬─────────────────────── Цифровое обозначение│ Основное применение │ Применение пластин │ │по специальному заказу ────────────────────┼─────────────────────┼─────────────────────── 01322-110304 │N 7, N 11 │N 8 01332-110304 │ │ ────────────────────┤ │ 01322-110308 │ │ 01332-110308 │ │ ────────────────────┤ │ 01322-160304 │ │ 01332-160304 │ │ ────────────────────┤ │ 01322-160312 │ │ 01332-160308 │ │ ────────────────────┼─────────────────────┼─────────────────────── 01322-160312 │N 7, N 11 │N 8 ────────────────────┼─────────────────────┼─────────────────────── 01332-160312 │- │N 7, N 8, N 11 N 7 - Т15К6; N 8 - ТН20; N 11 - ВП1255. Приложение 4 Справочное ПРИМЕНЕНИЕ ПЛАСТИН ────────┬────────┬──────────────────────────────────────────────── d │Задний │ Пластины классов допусков G, М │ угол ├──────────────────────────────────────────────── │ альфа │ со стружколомающими канавками │ n │ на передней поверхности (R) │ ├────────────┬─────────────────────────────────── │ │обозначение │ радиус при вершине r │ │ │ эпсилон │ │ ├────────┬────────┬────────┬──────── │ │ │ 0,4 │ 0,8 │ 1,2 │ 1,6 ────────┼────────┼────────────┼────────┼────────┼────────┼──────── 6,35 │11° │ТРGR 1103 │+++ │+++ │++ │++ │ ├────────────┼────────┼────────┼────────┼──────── │ │ТРМR 1103 │+ │+ │++ │++ ────────┤ ├────────────┼────────┼────────┼────────┼──────── 9,525 │ │ТРGR 1603 │+++ │+++ │+++ │++ ────────┤ ├────────────┼────────┼────────┼────────┼──────── │ │ТРМR 1603 │+ │+ │+ │++ ────────┤ ├────────────┼────────┼────────┼────────┼──────── 12,7 │ │ТРGR 2204 │++ │++ │++ │++ │ │────────────┼────────┼────────┼────────┼──────── │ │ТРМR 2204 │++ │++ │++ │++ Примечание. + - пластины основного применения, стандартизованные. ++ - пластины ограниченного применения, нестандартизованные. +++ - пластины, не рекомендуемые для
применения. Приложения 3, 4. (Введены
дополнительно, Изм. N 2). |
