| Утвержден и введен в действие Постановлением Госстандарта СССР от 13 февраля 1970 г. N 163 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ГАЙКИ УПОРНЫЕ ДЛЯ БОРШТАНГ И РАСТОЧНЫХ ОПРАВОК КОНСТРУКЦИЯ Back
nuts for boring bars and boring arbors. Design ГОСТ 15511-70 Группа Г27 ОКП 39 2800 Взамен МН 2619-61 Дата введения 1 января 1971 года Разработан и внесен Министерством
станкостроительной и инструментальной промышленности СССР. Разработчики: В.В. Андреев, Е.М.
Коваленко, В.Д. Поляков, А.З. Старосельский, О.Ф. Хмунина. Утвержден и введен в действие
Постановлением Комитета стандартов, мер и измерительных приборов при Совете
Министров СССР от 13.02.70 N 163. Ссылочные нормативно-технические
документы ──────────────────────────────────────────────┬─────────────────── Обозначение НТД, на который дана ссылка │ Номер пункта ──────────────────────────────────────────────┼─────────────────── ГОСТ 9.306-85 │10 ГОСТ 1759.0-87 │11 ГОСТ 4543-71 │3 ГОСТ 10549-80 │9 ГОСТ 16093-81 │8 ГОСТ 21474-75 │2 ГОСТ 24643-81 │5 ГОСТ 24705-81 │8 Переиздание (февраль 1999 г.) с
Изменениями N 1, 2, утвержденными в марте 1980 г., январе 1990 г. (ИУС N 5,
1980; N 5, 1990). 1. Настоящий стандарт распространяется на
упорные гайки, применяемые в гаечных упорах на борштангах и расточных оправках. 2. Конструкция и размеры упорных гаек
должны соответствовать указанным на чертеже и в
таблице.

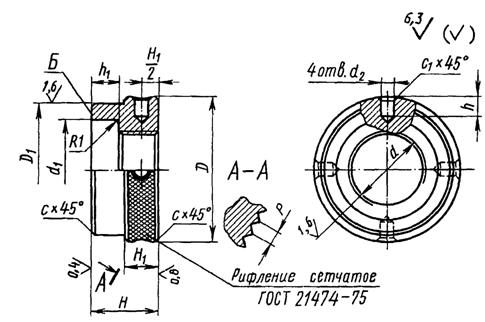

Чертеж
Размеры, мм ─────────┬──────┬─────┬─────┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───── Обозначе-│Приме-│Номи-│Шаг │ D │ H │D │H
│d │d │ h │h │ p │ c │c │Мас- ния гаек │няе- │наль-│резь-│h12│ │ 1 │ 1 │ 1 │ 2 │ │ 1 │ │
│ 1 │са, │мость │ный │бы
│ │ │
│ │ │H12│ │
│ │ │
│кг ~ │ │диа- │ │
│ │ │
│ │ │
│ │ │
│ │ │ │метр │ │
│ │ │
│ │ │
│ │ │
│ │ │ │резь-│ │
│ │ │
│ │ │
│ │ │
│ │ │ │бы d │ │
│ │ │
│ │ │
│ │ │
│ │ ─────────┼──────┼─────┼─────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───── 6002-0107│
│24 │1,0 │42 │20 │40 │10 │28
│4,5│6,0│8 │1,0│1,0│0,6│0,123 ─────────┼──────┼─────┤ ├───┤ ├───┼───┼───┼───┤ │
│ │ ├───┼───── 6002-0108│
│27 │ │45 │ │43 │12 │30 │5,5│ │ │
│ │1,0│0,139 ─────────┼──────┼─────┼─────┤ │
│ │ ├───┤ │
│ │ │
│ ├───── 6002-0109│
│30 │1,5 │
│ │ │
│34 │ │ │
│ │ │
│0,113 ─────────┼──────┼─────┤ ├───┤ ├───┤ ├───┤ │
│ │ │
│ ├───── 6002-0102│
│33 │ │52 │ │50 │ │36 │ │
│ │ │
│ │0,175 ─────────┼──────┼─────┤ ├───┤ ├───┤ ├───┤ │
│ │ │
│ ├───── 6002-0110│
│36 │ │55 │ │53 │ │40 │ │
│ │ │
│ │0,184 ─────────┼──────┼─────┤ ├───┤ ├───┤ ├───┤ │
│ │ │
│ ├───── 6002-0111│
│39 │ │60 │ │58 │ │42 │ │
│ │ │
│ │0,229 ─────────┼──────┼─────┤ ├───┼───┼───┤ ├───┤ │
├───┤
│ │ ├───── 6002-0104│
│42 │ │63 │22 │60 │ │45 │ │
│10 │ │ │
│0,257 ─────────┼──────┼─────┤ ├───┤ ├───┤ ├───┤ │
│ │ │
│ ├───── 6002-0112│
│45 │ │65 │ │62 │ │50 │ │
│ │ │
│ │0,242 ─────────┼──────┼─────┤ ├───┤ ├───┼───┼───┼───┼───┤ │
│ │ ├───── 6002-0113│
│48 │ │75 │ │72 │14 │52 │6,0│8,5│ │
│ │ │0,397 ─────────┼──────┼─────┤ ├───┼───┼───┤ ├───┤ │
├───┤
│ │ ├───── 6002-0114│
│52 │ │80 │25 │77 │ │56 │ │
│12 │ │ │
│0,498 ─────────┼──────┼─────┼─────┤ │
│ │ ├───┤ │
│ │ │
│ ├───── 6002-0115│
│56 │2,0 │
│ │ │
│60 │ │ │
│ │ │
│0,430 ─────────┼──────┼─────┤ ├───┤ ├───┼───┼───┼───┼───┤ ├───┤ │
├───── 6002-0116│ │60
│ │90 │ │87 │16 │65 │8,0│9,0│ │1,2│ │
│0,604 ─────────┼──────┼─────┤ │
│ │ │
├───┤
│ │ │
│ │ ├───── 6002-0117│
│64 │ │
│ │ │
│70 │ │ │
│ │ │
│0,514 ─────────┼──────┼─────┤ ├───┼───┼───┤ ├───┤ │
├───┤
│ │ ├───── 6002-0118│
│72 │ │105│32 │102│ │78 │ │
│16 │ │ │
│0,988 ─────────┼──────┼─────┤ ├───┤ ├───┤ ├───┤ │
│ │ │
│ ├───── 6002-0119│
│76 │ │110│ │107│ │80 │ │
│ │ │
│ │1,108 ─────────┼──────┼─────┤ ├───┤ ├───┤ ├───┤ │
│ │ │
│ ├───── 6002-0120│
│80 │ │120│ │117│ │85 │ │
│ │ │
│ │1,412 ─────────┼──────┼─────┤ │
│ │ │
├───┤
│ │ │
│ │ ├───── 6002-0121│
│85 │ │
│ │ │
│90 │ │ │
│ │ │
│1,245 ─────────┼──────┼─────┤ ├───┤ ├───┼───┼───┤ │
│ │ │
│ ├───── 6002-0122│
│90 │ │125│ │122│18 │95 │ │
│ │ │
│ │1,315 ─────────┼──────┼─────┤ ├───┤ ├───┤ ├───┤ │
│ │ ├───┤ ├───── 6002-0123│
│95 │ │130│ │127│ │100│ │
│ │ │1,6│ │1,377 ─────────┼──────┼─────┤ ├───┤ ├───┤ ├───┤ │
│ │ │
│ ├───── 6002-0124│
│100 │ │140│ │137│ │105│ │
│ │ │
│ │1,706 Пример условного обозначения упорной
гайки диаметром резьбы 24 мм: Гайка упорная 6002-0107 ГОСТ 15511-70 (Измененная
редакция, Изм. N
1, 2.) 3. Материал - сталь марки 40Х по ГОСТ
4543. Допускается замена на сталь других марок по механическим свойствам не
ниже, чем у стали марки 40Х. 4. Твердость - 36 ... 42 HRC. Твердость
плоскости Б на глубину 1,2 - 2 мм - 50 ... 54 HRC. 5. Допуск перпендикулярности торцов
относительно среднего диаметра резьбы и параллельности торцов - по 7-й степени
точности ГОСТ 24643. (Измененная
редакция, Изм. N
2.) 6. (Исключен, Изм.
N 2.) 7. Неуказанные предельные отклонения
размеров: Н14, h14, 8. Резьба метрическая - по ГОСТ 24705.
Поле допуска резьбы - 6Н по ГОСТ 16093. 7, 8. (Измененная
редакция, Изм. N 2.) 9. Фаски под резьбу - по ГОСТ 10549. 10. Покрытие Хим.
Окс. прм - по ГОСТ 9.306. 11. Остальные технические требования - по
ГОСТ 1759.0. |
