Введен в действие

Постановлением Госстандарта СССР

от 14 октября 1969 г. N 1118

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ

Unified system for design documentation.

Axonometric projections

ГОСТ 2.317-69

Группа Т52

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 14 октября 1969 г. N 1118 дата введения установлена 01.01.1971.

Издание (март 2003 г.) с Изменением N 1, утвержденным в августе 1980 г. (ИУС 11-80).

Взамен ГОСТ 2.305-68 в части приложения.

Настоящий стандарт устанавливает аксонометрические проекции, применяемые в чертежах всех отраслей промышленности и строительства.

Стандарт полностью соответствует СТ СЭВ 1979-79.

(Измененная редакция, Изм. N 1).

1. ПРЯМОУГОЛЬНЫЕ ПРОЕКЦИИ

1.1. Изометрическая проекция

1.1.1. Положение аксонометрических осей приведено на черт. 1.

Черт. 1

1.1.2. Коэффициент искажения по осям x, y, z равен 0,82.

Изометрическую проекцию для упрощения, как правило, выполняют без искажения по осям x, y, z, т.е. приняв коэффициент искажения равным 1.

1.1.3. Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы (черт. 2).

1 - эллипс (большая ось расположена под углом 90° к оси y);

2 - эллипс (большая ось расположена под углом 90° к оси z);

3 - эллипс (большая ось расположена под углом 90° к оси x).

Черт. 2

Если изометрическую проекцию выполняют без искажения по осям x, y, z, то большая ось эллипсов 1, 2, 3 равна 1,22, а малая ось - 0,71 диаметра окружности.

Если изометрическую проекцию выполняют с искажением по осям x, y, z, то большая ось эллипсов 1, 2, 3 равна диаметру окружности, а малая ось - 0,58 диаметра окружности.

1.1.4. Пример изометрической проекции детали приведен на черт. 3.

Черт. 3

1.2. Диметрическая проекция

1.2.1. Положение аксонометрических осей приведено на черт. 4.

Черт. 4

1.2.2. Коэффициент искажения по оси y равен 0,47, а по осям x и z - 0,94.

Диметрическую проекцию, как правило, выполняют без искажения по осям x и z и с коэффициентом искажения 0,5 по оси y.

1.2.3. Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы (черт. 5).

1 - эллипс (большая ось расположена под углом 90° к оси y);

2 - эллипс (большая ось расположена под углом 90° к оси z);

3 - эллипс (большая ось расположена под углом 90° к оси x).

Черт. 5

Если диметрическую проекцию выполняют без искажения по осям x и z, то большая ось эллипсов 1, 2, 3 равна 1,06 диаметра окружности, а малая ось эллипса 1 - 0,95, эллипсов 2 и 3 - 0,35 диаметра окружности.

Если диметрическую проекцию выполняют с искажением по осям x и z, то большая ось эллипсов 1, 2, 3 равна диаметру окружности, а малая ось эллипса 1 - 0,9, эллипсов 2 и 3 - 0,33 диаметра окружности.

1.2.4. Пример диметрической проекции детали приведен на черт. 6.

Черт. 6

2. КОСОУГОЛЬНЫЕ ПРОЕКЦИИ

2.1. Фронтальная изометрическая проекция

2.1.1. Положение аксонометрических осей приведено на черт. 7.

Черт. 7

Допускается применять фронтальные изометрические проекции с углом наклона оси y 30 и 60°.

2.1.2. Фронтальную изометрическую проекцию выполняют без искажения по осям x, y, z.

2.1.3. Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проекций, - в эллипсы (черт. 8).

1 - окружность; 2 - эллипс

(большая ось составляет с осью x угол 22°30');

3 - эллипс (большая ось составляет с осью z угол 22°30')

Черт. 8

Большая ось эллипсов 2 и 3 равна 1,3, а малая ось - 0,54 диаметра окружности.

2.1.4. Пример фронтальной изометрической проекции детали приведен на черт. 9.

Черт. 9

2.2. Горизонтальная изометрическая проекция

2.2.1. Положение аксонометрических осей приведено на черт. 10.

Черт. 10

Допускается применять горизонтальные изометрические проекции с углом наклона оси y 45 и 60°, сохраняя угол между осями x и y 90°.

2.2.2. Горизонтальную изометрическую проекцию выполняют без искажения по осям x, y и z.

2.2.3. Окружности, лежащие в плоскостях, параллельных горизонтальной плоскости проекций, проецируются на аксонометрическую плоскость проекций в окружности, а окружности, лежащие в плоскостях, параллельных фронтальной и профильной плоскостям проекций - в эллипсы (черт. 11).

1 - эллипс (большая ось составляет с осью z угол 15°);

2 - окружность; 3 - эллипс

(большая ось составляет с осью z угол 30°)

Черт. 11

Большая ось эллипса 1 равна 1,37, а малая ось - 0,37 диаметра окружности.

Большая ось эллипса 3 равна 1,22, а малая ось - 0,71 диаметра окружности.

2.2.4. Пример горизонтальной изометрической проекции приведен на черт. 12.

Черт. 12

2.3. Фронтальная диметрическая проекция

2.3.1. Положение аксонометрических осей приведено на черт. 13.

Черт. 13

Допускается применять фронтальные диметрические проекции с углом наклона оси y 30 и 60°. Коэффициент искажения по оси y равен 0,5, а по осям x и z - 1.

2.3.2. Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость проекций в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проекций, - в эллипсы (черт. 14). Большая ось эллипсов 2 и 3 равна 1,07, а малая ось - 0,33 диаметра окружности.

1 - окружность; 2 - эллипс

(большая ось составляет с осью x угол 7°14');

3 - эллипс (большая ось составляет с осью z угол 7°14')

Черт. 14

2.3.3. Пример фронтальной диметрической проекции детали приведен на черт. 15.

Черт. 15

3. УСЛОВНОСТИ И НАНЕСЕНИЕ РАЗМЕРОВ

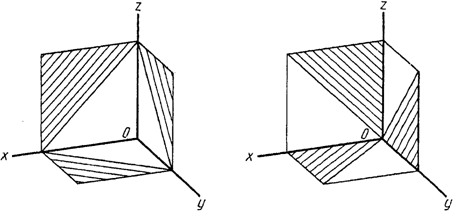

3.1. Линии штриховки сечений в аксонометрических проекциях наносят параллельно одной из диагоналей проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям (черт. 16).

Черт. 16

3.2. При нанесении размеров выносные линии проводят параллельно аксонометрическим осям, размерные линии - параллельно измеряемому отрезку (черт. 17).

Черт. 17

3.3. В аксонометрических проекциях спицы маховиков и шкивов, ребра жесткости и подобные элементы штрихуют (см. черт. 6).

3.4. При выполнении в аксонометрических проекциях зубчатых колес, реек, червяков и подобных элементов допускается применять условности по ГОСТ 2.402-68.

В аксонометрических проекциях резьбу изображают по ГОСТ 2.311-68.

Допускается изображать профиль резьбы полностью или частично, как показано на черт. 18.

Черт. 18

3.5. В необходимых случаях допускается применять другие теоретически обоснованные аксонометрические проекции.
