Введен в действие

Постановлением Госстандарта СССР

от 13 июня 1969 г. N 680

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ ГРУЗОВЫЕ (ЦАПФЫ)

КОНСТРУКЦИЯ

Loaded screws (journals). Design

ГОСТ 8922-69

Группа Г27

Взамен

ГОСТ 8922-58

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. N 680 дата введения установлена с 01.07.1970.

Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.1989 N 1030.

Издание (январь 2005 г.) с Изменениями N 1, 2, 3, утвержденными в июне 1980 г., августе 1986 г., апреле 1989 г. (ИУС 9-80, 11-86, 7-89).

Настоящий стандарт распространяется на грузовые винты, предназначенные для подъема, опускания и удержания на весу приспособлений.

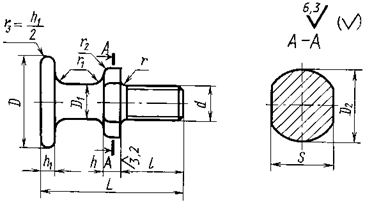

1. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.

                                                      Размеры в мм

───────────┬──────┬──────┬───┬──┬──┬──┬───────┬──┬──┬──┬─┬──┬──┬──────┬──────

Обозначения│При-  │  d   │L  │D │D │D │  S    │l │h │h │r│r │r │Р <*>,│Масса,

   винтов  │меняе-│      │   │  │ 1│ 2│  h13  │  │  │ 1│ │ 1│ 2│ кгс  │кг ~=

           │мость │      │   │  │  │  │       │  │  │  │ │  │  │      │

───────────┼──────┼──────┼───┼──┼──┼──┼───────┼──┼──┼──┼─┼──┼──┼──────┼──────

7095-0021  │      │М12   │50 │32│12│25│22     │22│6 │5 │2│4 │2 │120   │0,085

───────────┼──────┼──────┼───┼──┼──┼──┼───────┼──┼──┼──┤ ├──┤  ├──────┼──────

7095-0022  │      │М16   │65 │40│16│30│24     │28│8 │6 │ │6 │  │200   │0,170

───────────┼──────┼──────┼───┼──┼──┼──┼───────┼──┼──┼──┼─┼──┤  ├──────┼──────

7095-0023  │      │М20   │80 │45│20│36│27     │32│10│8 │3│8 │  │300   │0,314

───────────┼──────┼──────┼───┼──┼──┼──┼───────┼──┤  ├──┤ │  ├──┼──────┼──────

7095-0024  │      │М24   │95 │55│25│45│36     │38│  │10│ │  │3 │480   │0,562

───────────┼──────┼──────┼───┼──┼──┼──┼───────┼──┼──┤  │ ├──┼──┼──────┼──────

7095-0025  │      │М30   │110│65│30│55│41     │45│12│  │ │10│4 │720   │0,918

───────────┼──────┼──────┼───┼──┼──┼──┼───────┼──┤  ├──┼─┤  │  ├──────┼──────

7095-0026  │      │М36   │125│70│36│60│46     │52│  │12│4│  │  │1100  │1,374

───────────┼──────┼──────┼───┼──┼──┼──┼───────┼──┤  ├──┤ ├──┼──┼──────┼──────

7095-0027  │      │М42   │140│80│42│70│60     │60│  │14│ │12│5 │1650  │2,056

───────────┼──────┼──────┼───┼──┼──┼──┼───────┼──┼──┼──┤ │  │  ├──────┼──────

7095-0028  │      │М48   │160│85│50│75│65     │70│14│16│ │  │  │2420  │2,977

--------------------------------

<*> Допускаемая нагрузка на винт.

Примечание. При изготовлении грузовых винтов методом горячей штамповки нерабочие поверхности винтов не следует подвергать механической обработке.

Пример условного обозначения грузового винта размером d = M12:

Винт 7095-0021 ГОСТ 8922-69

(Измененная редакция, Изм. N 1, 2, 3).

2. Материал - сталь марки 20 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 20.

3. Неуказанные предельные отклонения размеров: h14, .

4. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6g по ГОСТ 16093-81.

3, 4. (Измененная редакция, Изм. N 3).

5. Размеры недорезов и фасок для резьбы - по ГОСТ 10549-80.

6. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.

7. Размеры гнезд под грузовые винты и остальные технические требования - по ГОСТ 4751-73.

8. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии винтов одного типоразмера.

9. Пример применения грузовых винтов указан в Приложении.

(Введен дополнительно, Изм. N 3).

Приложение

Справочное

ПРИМЕР ПРИМЕНЕНИЯ ГРУЗОВЫХ ВИНТОВ
