|
| Обозначение: | ГОСТ 801-78 |
| | Статус: | действующий |
| | Название рус.: | Сталь подшипниковая. Технические условия |
|
| Название англ.: | Bearing steel. Specifications |
|
| Дата актуализации текста: | 27.10.2010 |
| | Дата актуализации описания: | 27.10.2010 |
|
| Дата введения в действие: | 01.01.1982 |
|

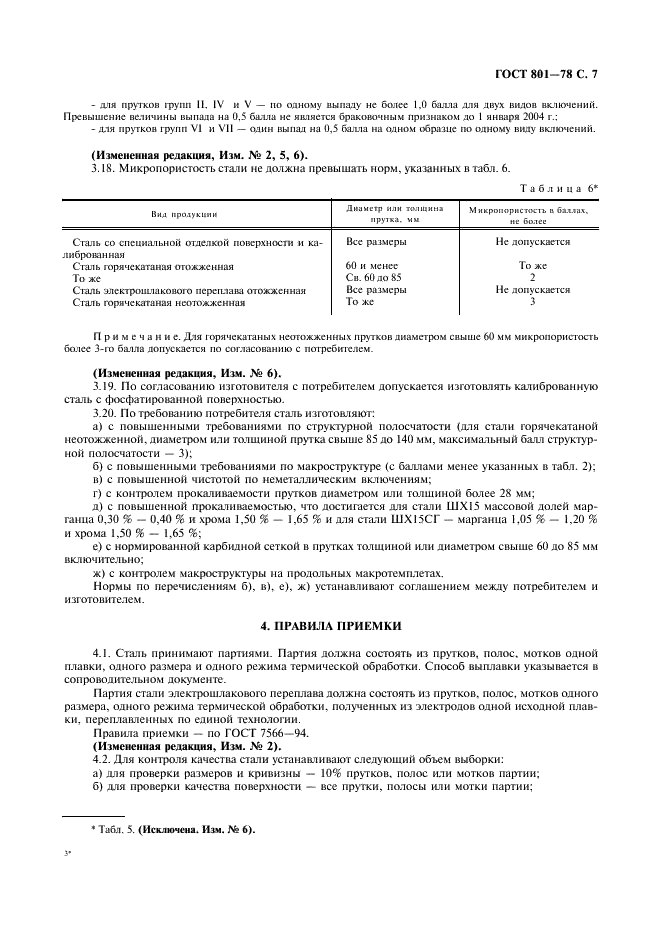

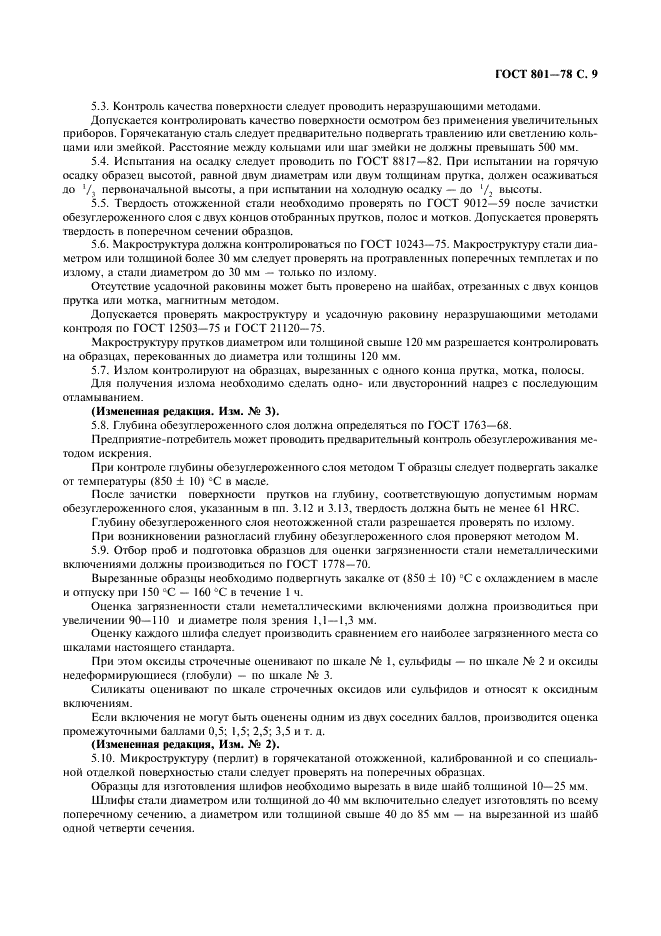

| Область и условия применения: | Настоящий стандарт распространяется на горячекатаную диаметром или толщиной до 250 мм включительно, калиброванную сталь и сталь со специальной отделкой поверхности (с волочением или без волочения), предназначенную для изготовления колец, шариков и роликов подшипников.
Сталь должна изготовляться в электродуговых печах с вакуумированием, без вакуумирования (по согласованию с потребителем), кислых мартеновских печах или методом электрошлакового переплава.
В части норм химического состава настоящий стандарт распространяется также на слитки, слябы, трубы, листы, поковки, подкат и проволоку |
|
| Взамен: | ГОСТ 801-60 |
|
| Список изменений: | №0 от 01.01.1982 (рег. 27.02.1981) «Утратил силу в РФ»
№0 от 11.09.2002 (рег. 11.09.2002) «Дата введения перенесена»
№1 от 01.01.1988 (рег. 23.06.1987) «Срок действия продлен»
№2 от 01.07.1989 (рег. 12.12.1988) «Срок действия продлен»
№3 от 01.07.1990 (рег. 20.10.1989) «Срок действия продлен»
№4 от 01.01.1991 (рег. 27.07.1990) «Срок действия продлен»
№5 от 01.01.2000 (рег. 27.04.1999) «Срок действия продлен»
№6 от 01.01.2002 (рег. 26.06.2001) «Срок действия продлен»
|
|
| Приложение №1: | Изменение №6 к ГОСТ 801-78 |
| | Приложение №2: | Поправка к ГОСТ 801-78 |
|
|
| Обозначение: | Изменение №6 к ГОСТ 801-78 |
| | Дата введения в действие: | 01.01.2002 |
| | Дата актуализации: | 15.01.2008 |
|
|
| Обозначение: | Поправка к ГОСТ 801-78 |
| | Дата введения в действие: | 11.09.2002 |
| | Дата актуализации: | 15.01.2008 |
|
