| Обозначение: | ГОСТ Р ИСО 10303-203-2003 |
| | Статус: | действующий |
| | Название рус.: | Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 203. Прикладной протокол. Проекты с управляемой конфигурацией |
|
| Название англ.: | Industrial automation systems and integration. Product data representation and exchange. Part 203. Application protocol. Configuration controlled design |
|
| Дата актуализации текста: | 27.10.2010 |
| | Дата актуализации описания: | 27.10.2010 |
|
| Дата введения в действие: | 01.07.2004 |
|

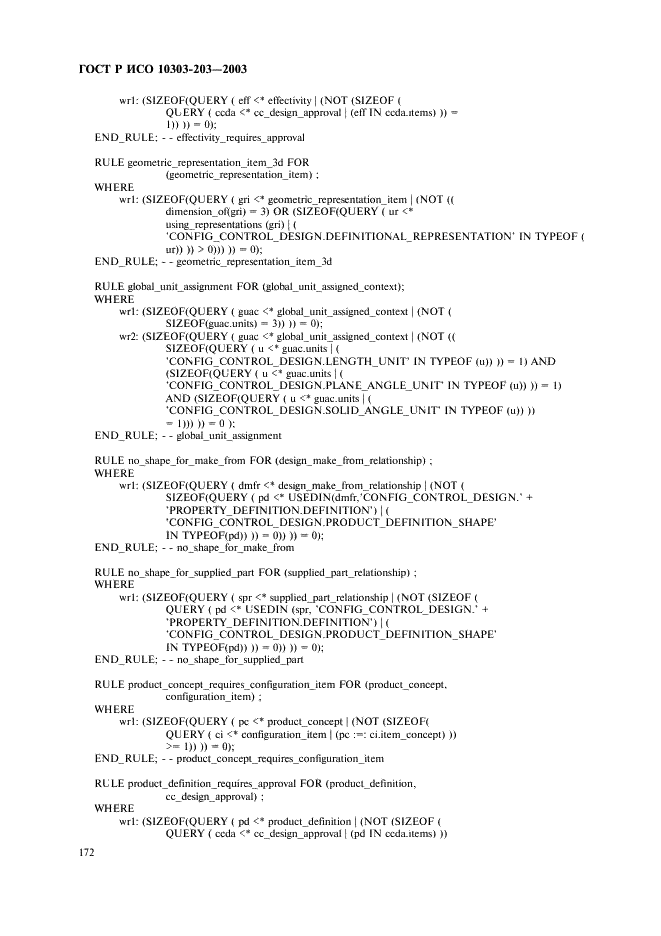

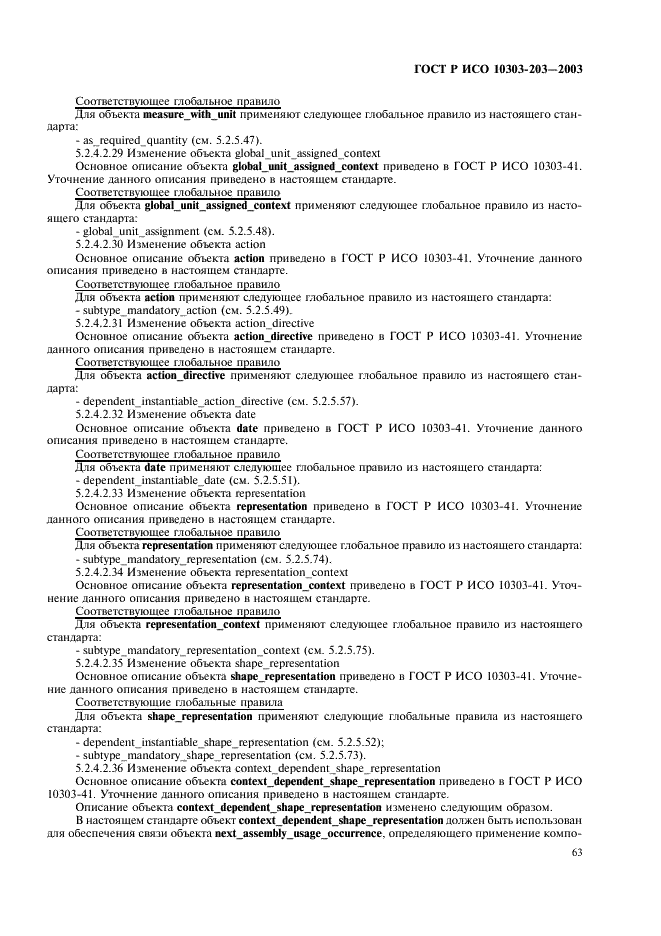

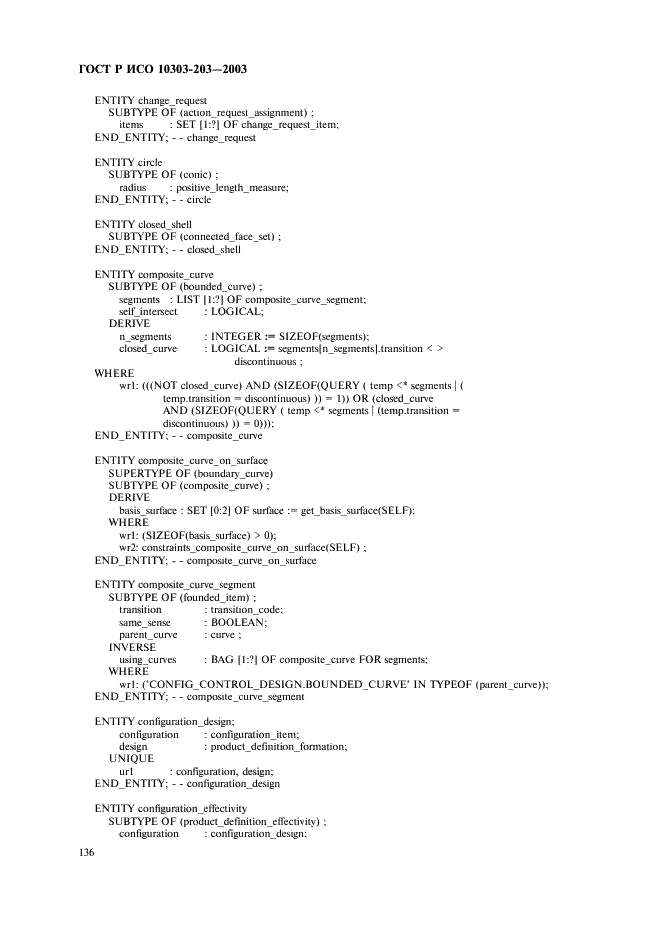

| Область и условия применения: | Настоящий стандарт определяет интегрированные ресурсы, необходимые для описания области обмена данными между прикладными системами и информационных требований для трехмерных конструкций (проектов) механических деталей и сборочных единиц. Конфигурация в этом контексте охватывает только данные и процессы, которые управляют трехмерными данными о конструкции изделия. Понятие обмена используется с целью распространения области применения стандарта только на данные, используемые как часть трехмерного определения изделия. Организации, обменивающиеся данными в соответствии с настоящим стандартом, могут быть связаны договорными отношениями, которые в стандарте не рассмотрены.
Область применения настоящего стандарта охватывает:
а) изделия, состоящие из механических деталей и сборочных единиц;

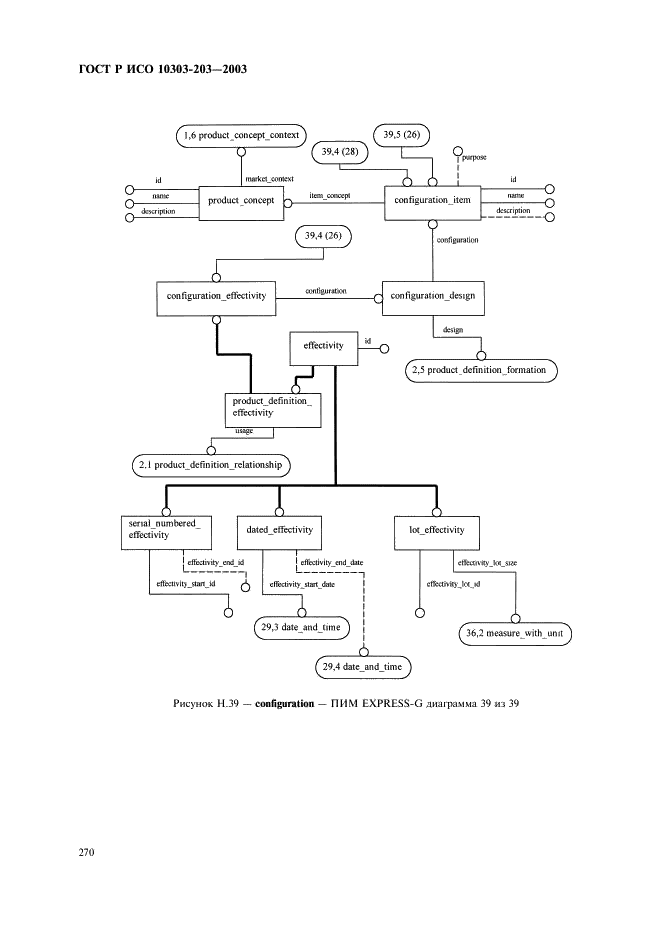

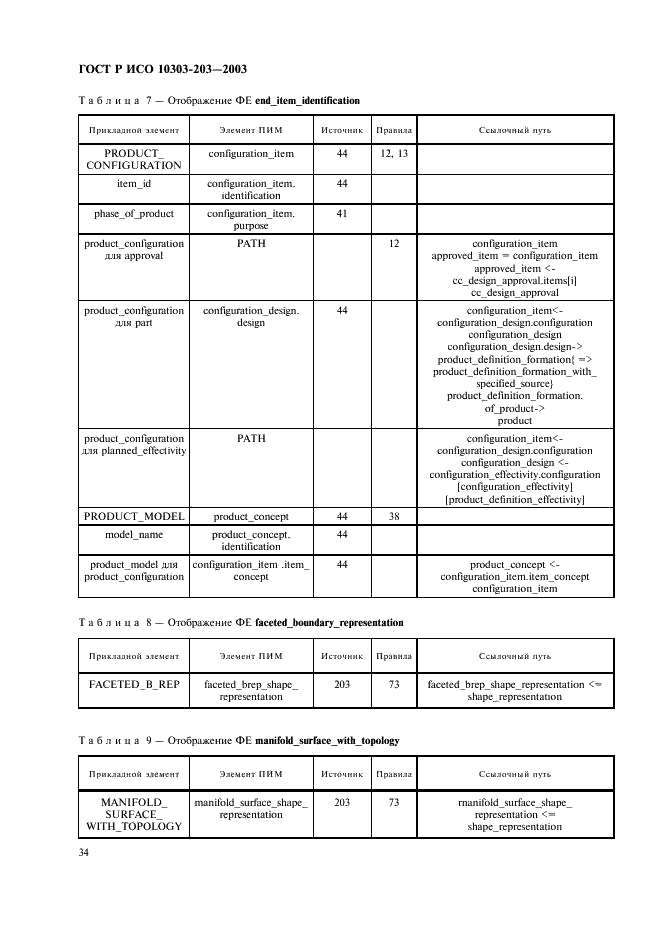

b) данные, определяющие изделие и управляющие его конфигурацией, относящиеся к стадии проектирования изделия;

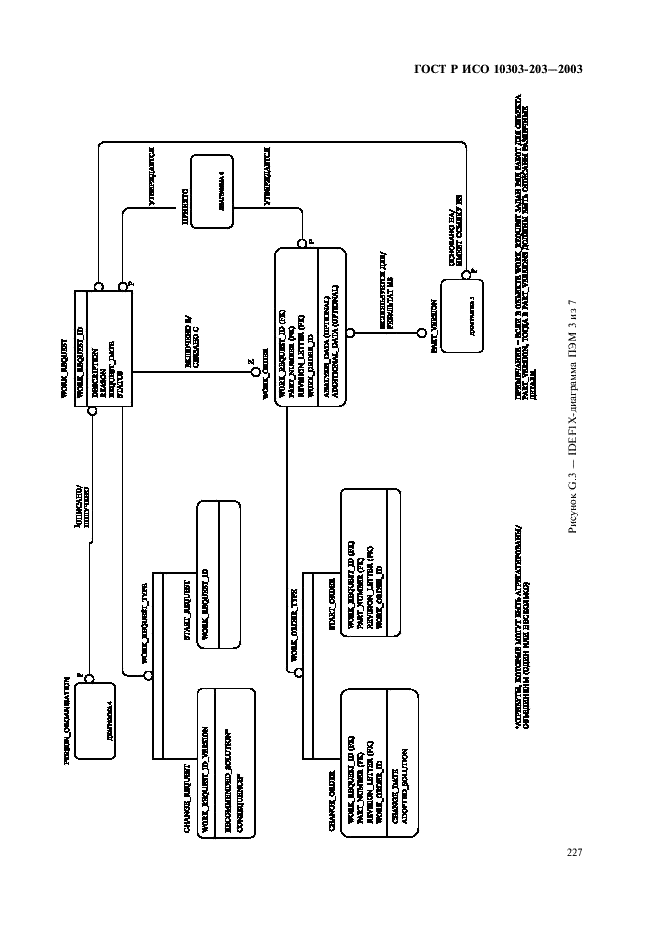

с) изменение проекта (конструкции) и данные, связанные с документированием процесса внесения изменений;

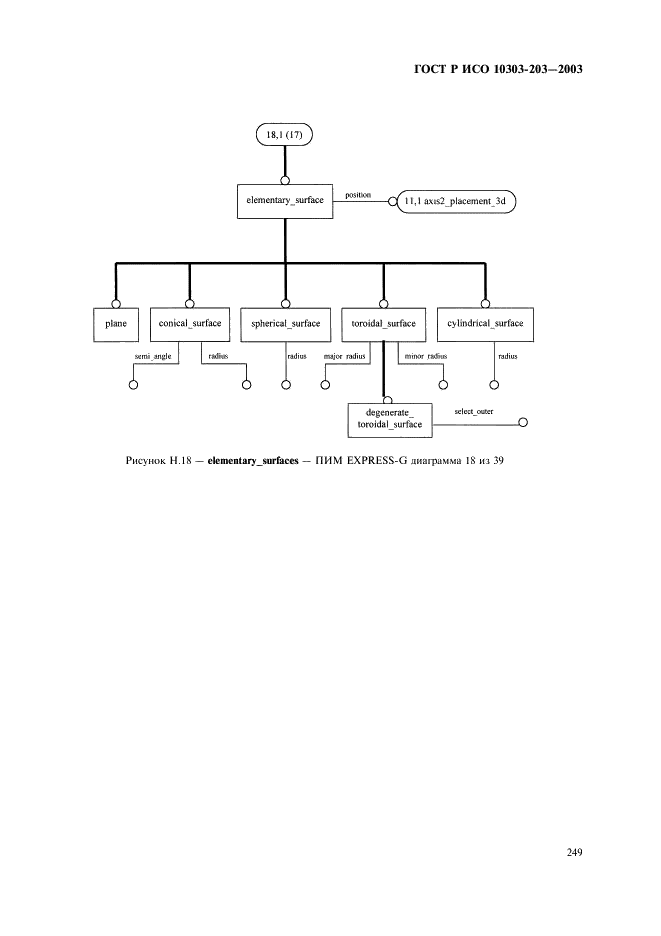

d) пять типов представлений формы детали, которые включают каркасное и поверхностное представление без топологии, каркасную геометрию с топологией, разнородные поверхности с топологией, фасетное граничное представление и граничное представление;
е) альтернативные представления данных по различным правилам (дисциплинам) на стадии проектирования в жизненном цикле изделия;
f) обозначение государственных, отраслевых, фирменных или других спецификаций для проекта (конструкции), процесса, обработки поверхности и материалов, которые определены проектировщиком для конструируемого изделия;
g) государственное, отраслевое, фирменное или прочее обозначение стандартных частей с целью включения их в конструкцию (проект) изделия;
h) данные, необходимые для контроля за ходом проекта;

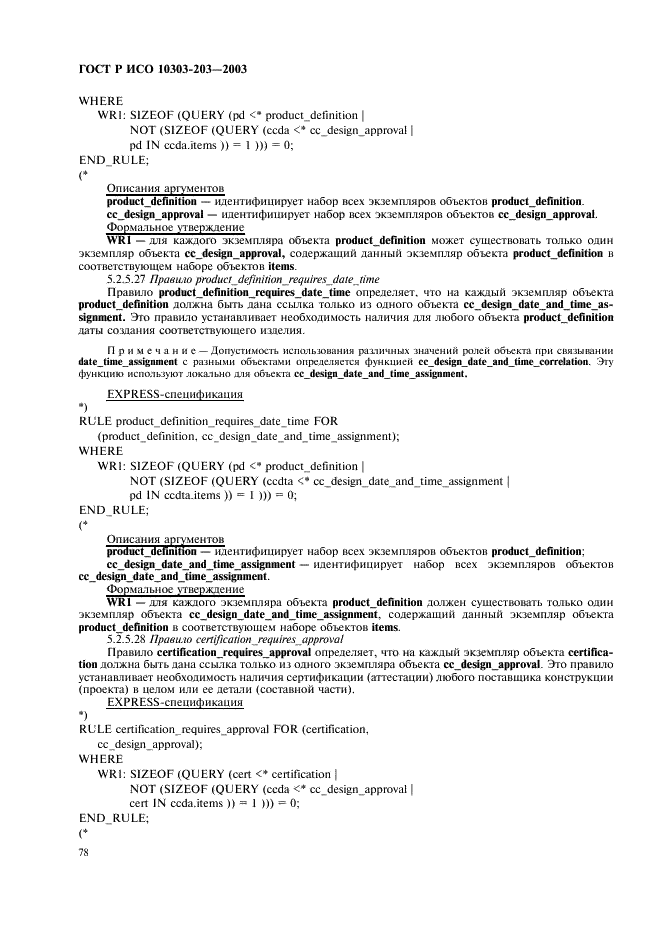

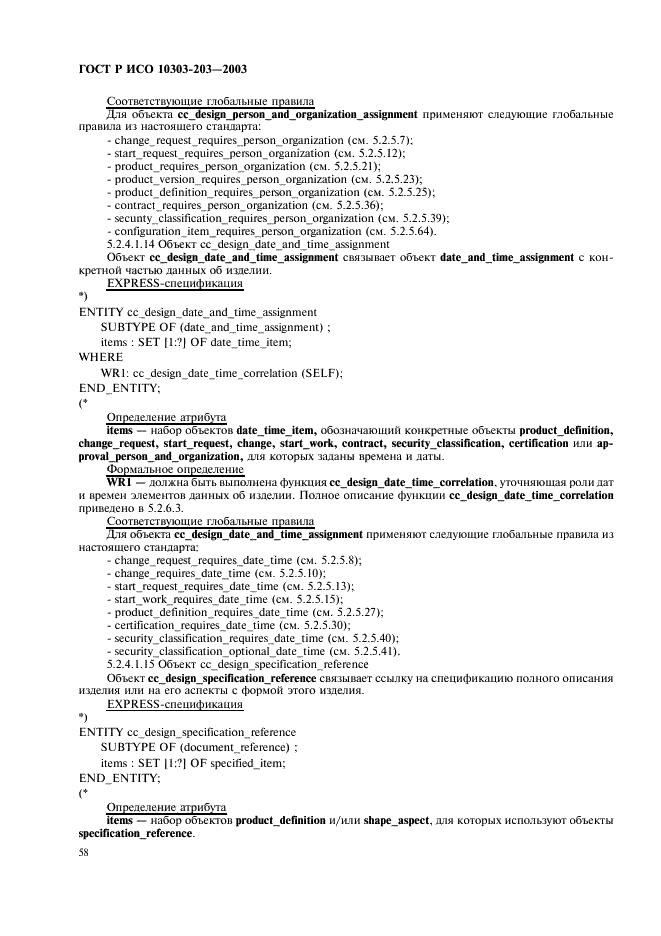

i) данные, необходимые для контроля за утверждением проекта, отдельных аспектов проекта или управления конфигурацией изделия;
j) данные, указывающие поставщика изделия или его проекта и, при необходимости, определенную информацию о поставщике;

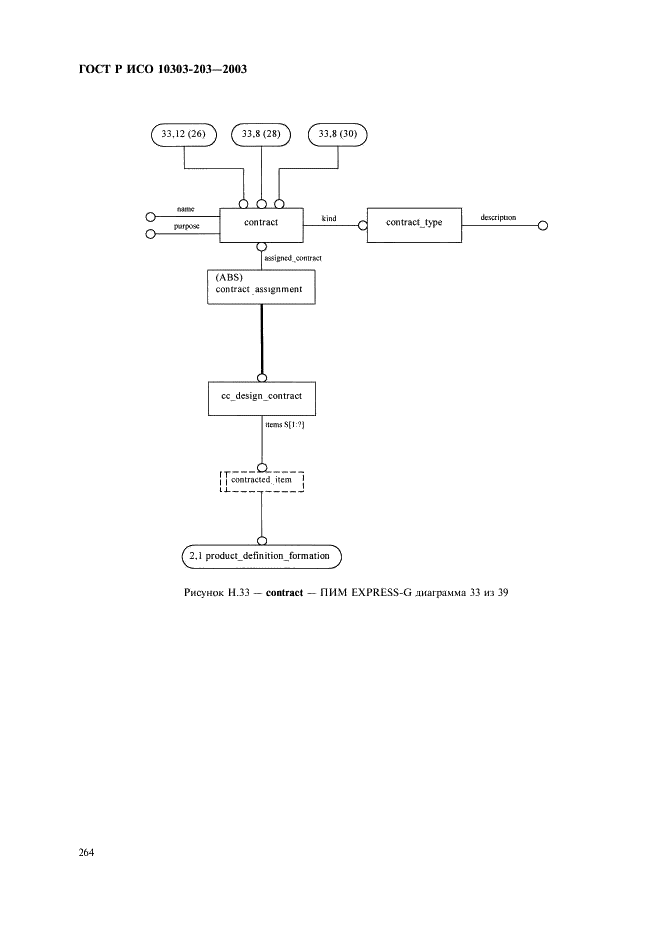

k) обозначение контракта и ссылка на него, если деталь разрабатывается согласно контракту;
l) обозначение уровня классификации защиты (конфиденциальности) отдельной детали или детали, являющейся компонентом сборочной единицы;
m) данные, применяемые при анализе проекта, или результаты его проверки, используемые для обоснования изменений, вносимых в проект.
Область применения настоящего стандарта не охватывает:
а) данные, применяемые при анализе проекта, или результаты его проверки, не используемые для обоснования изменений, вносимых в проект;
b) данные об изменениях в проекте по результатам исходного анализа до окончания данного проекта;
с) данные, определяющие изделие и управление его конфигурацией, относящиеся к любым стадиям жизненного цикла создания изделия помимо его проектирования;
d) коммерческие данные для управления проектированием конструкции;
е) альтернативные представления данных по различным правилам (дисциплинам), кроме стадии проектирования (например, на стадии производства);
f) использование трехмерной булевой геометрии для представления предметов проектирования;
g) данные, относящиеся к визуальному представлению любой формы изделия или управлению его конфигурацией |
|
