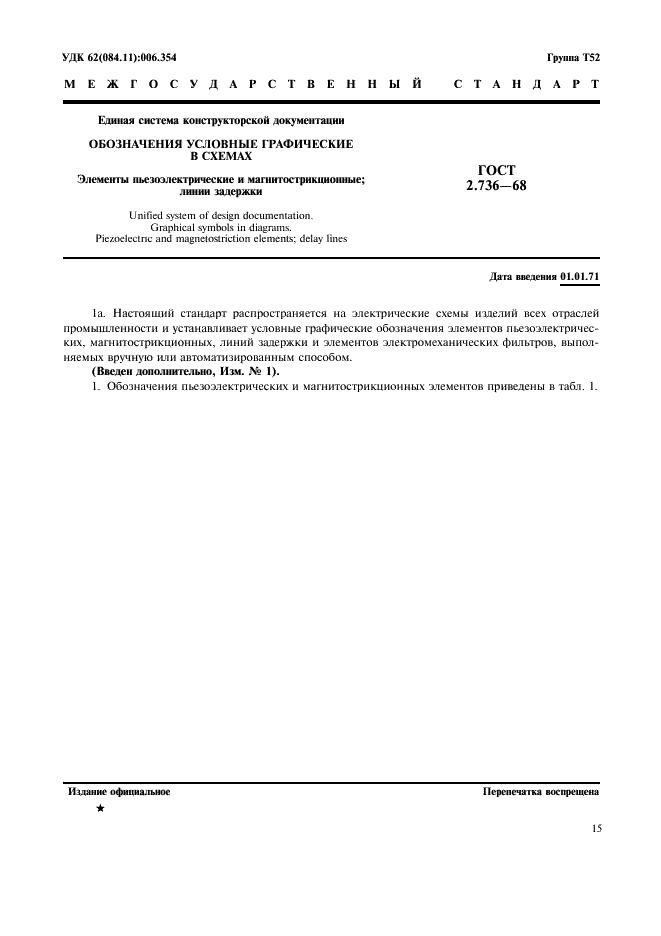

ГОСТ 2.736-68

Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы пьезоэлектрические и магнитострикционные; линии задержки

Обозначение:ГОСТ 2.736-68
Статус:действующий
Название рус.:Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы пьезоэлектрические и магнитострикционные; линии задержки
Название англ.:Unified system of design documentation. Graphical symbols in diagrams. Piezoelectric and magnetostriction elements; delay lines
Дата актуализации текста:27.10.2010
Дата актуализации описания:27.10.2010
Дата введения в действие:01.01.1971
Область и условия применения:Настоящий стандарт распространяется на электрические схемы изделий всех отраслей промышленности и устанавливает условные графические обозначения элементов пьезоэлектрических, магнитострикционных, линий задержки и элементов электромеханических фильтров, выполняемых вручную или автоматизированным способом
Взамен в части:ГОСТ 7624-62 в части разд. 20, пп. 20.14 и 20.15
Список изменений:№1 от 01.01.1985 (рег. 29.06.1984) «Срок действия продлен»
№2 от 01.01.1988 (рег. 20.04.1987) «Срок действия продлен»


ГОСТ 2.736-68
ГОСТ 2.736-68
ГОСТ 2.736-68
ГОСТ 2.736-68
ГОСТ 2.736-68
ГОСТ 2.736-68
