СПРАВОЧНАЯ ИНФОРМАЦИЯ.

I. ОБЩИЕ СВЕДЕНИЯ ВЛИ

По сравнению с традиционными воздушными линиями электропередачи (ВЛ) линии с применением самонесущих изолированных проводов (ВЛИ) при относительно небольшом повышении затрат имеют ряд конструктивных особенностей - наличие изоляционного покрова на токоведущих проводниках, повышенная механическая прочность, прогрессивная сцепная и ответвительная арматура и др. Эти особенности обусловливают значительное повышение надежности электроснабжения потребителей и резкое снижение эксплуатационных затрат. Что в свою очередь, и определяет высокую экономическую эффективность использования изолированных проводов в распределительных электрических сетях.

Все преимущества ВЛИ можно объединить в три группы.

Первая группа - преимущества, которые сказываются при проектировании и монтаже:

- простота конструктивного исполнения линии;

- простота исполнения нескольких ответвлений от одной опоры;

- простота исполнения многоцепных линий электропередачи, возможность исполнения четырех- и более цепных линий.

- простота совместной подвески линий уличного освещения;

- возможность совместной подвески на одной опоре с телефонной линией, а также на опорах ВЛ 6-10 кВ с проводами с другим уровнем напряжения;

- уменьшение безопасных расстояний от зданий и инженерных сооружений;

- возможность применения существующих опор или новых опор меньшей высоты (для неизолированных проводов уровень подвески должен быть не менее 6,0 м, а для изолированного 4,0 м), а также уменьшение безопасных расстояний до зданий и других инженерных сооружений;

- увеличение длины пролетов до 60 м (это преимущество не распространяется на систему СИП с изолированным нулевым несущим проводником);

- эстетичность конструктивного исполнения ВЛИ в условиях жилой застройки при отказе от опор и монтаже линии по фасадам зданий;

- эстетичность исполнения воздушных линий уличного освещения;

- отсутствие необходимости в вырубке просеки перед монтажом;

- возможность монтажа изолированного провода по фасадам зданий;

- простота монтажных работ и, соответственно, уменьшение сроков строительства.

Вторая группа - преимущества эксплуатации и безопасность:

- высокая надежность в обеспечении электрической энергией в связи с низкой удельной поврежденностью;

- отсутствие многочисленных замен поврежденных изоляторов и дефектного провода;

- сокращение объемов и времени аварийно-восстановительных работ;

- резкое снижение (более 80 %) эксплуатационных затрат по сравнению с традиционными ВЛ. Это обусловливается высокой надежностью и бесперебойностью электроснабжения потребителей, а также отсутствием необходимости в расчистке просек в процессе эксплуатации линии;

- практическое исключение коротких междуфазных замыканий и замыканий на землю;

- уменьшение не менее чем на 30 % гололедно-ветровых нагрузок на опору;

- высокая механическая прочность проводов и, соответственно, меньшая вероятность их обрыва;

- пожаробезопасность, исключение коротких замыканий при схлестывании проводов или перекрытии их посторонними предметами;

- адаптация к изменению режима и развитию сети;

- уменьшение безопасных расстояний до зданий и инженерных сооружений;

- возможность выполнения работ на ВЛИ под напряжением без отключения потребителей (подключение абонентов, присоединение новых ответвлений);

- значительное уменьшение случаев электротравматизма при ремонте и эксплуатации линии;

- обеспечение безопасности обслуживания и выполнения различных работ вблизи ВЛИ.

Третья группа - преимущества, влияющие на качество электрической энергии, снижение технических и коммерческих потерь в воздушных распределительных сетях напряжением до 1 кВ;

- снижение падения напряжения на линии с использованием СИП вследствие малого реактивного сопротивления (0,1 Ом/км по сравнению с 0,35 Ом/км для голого провода);

- снижение коммерческих потерь электрической энергии. Существенно ограничен несанкционированный отбор электроэнергии, так как изолированные, скрученные между собой жилы исключают самовольное подключение к ВЛИ путем выполнения наброса на провода. Значительное снижение случаев вандализма и воровства. Температура плавления изоляции жил близка к температуре плавления алюминия. СИП не пригодны для вторичной переработки с целью получения цветного металла.

Наиболее эффективно применять СИП при новом строительстве и реконструкции ВЛ-0,4 кВ.

Наибольший эффект от применения защищенных проводов достигается на ВЛ, подверженных большим ветровым и гололедным нагрузкам; где часты схлестывания и пережоги проводов; при осуществлении совместной подвески с проводами ВЛ (ВЛИ) до 1 кВ; при выполнении глубокого ввода напряжения 10 кВ в населенной местности; при сокращении ширины просек в лесных массивах, как это трактуют глава 2.5 ПУЭ и другие НТД.

Преимущественное применение изолированной несущей жилы в СИП (кстати, более дорогой) рекомендуется только в районах с высокой агрессивностью внешней среды, а также при прохождении ВЛИ по территориям спортивных сооружений, школ, детских учреждений и т.п.

II. Краткая характеристика ВЛИ

А. Воздушные линии электропередачи напряжением до 1 кВ

Конструктивно воздушные линии электропередачи напряжением до 1 кВ с самонесущими изолированными проводами (ВЛИ) представляют собой воздушные линии электропередачи, выполненные на опорах с применением железобетонных, деревянных или металлических стоек, а также возможно к стенам зданий. К опорам или стенам посредством специальной арматуры подвешены самонесущие изолированные провода (СИП). Крепление СИП к опорам осуществляется в основном с помощью металлоконструкций (крюков, бандажных лент и др.), поддерживающих и натяжных зажимов. Соединения и ответвления проводов осуществляется с помощью соединительных и ответвительных зажимов.

Конструкция СИП состоит из нулевого и фазных проводников, покрытых изоляционной оболочкой и скрученных в один жгут. Изоляционная оболочка может быть выполнена из светостабилизационного термопластичного или сшитого полиэтилена (XLPE-кабеля). Дополнительно к фазным проводникам в жгут могут быть включены 1-2 изолированные проводника для уличного освещения или контрольные кабели. В настоящее время распространены три основные системы СИП напряжением до 1 кВ.

Первая система самонесущих изолированных проводов напряжением до 1 кВ представляет собой изолированные фазные проводники, скрученные вокруг неизолированного нулевого проводника (жилы), который является несущим элементом конструкции. Подвеска жгута осуществляется за нулевой проводник. Нулевой проводник изготавливается из термоупроченного алюминиевого сплава, фазные проводники - из алюминия. Сечение нулевого несущего проводника, как правило, на одну ступень больше сечения фазных проводников.

1. Нулевая несущая жила из алюминия, скрученная из алюминиевого сплава неизолированная

2. Фазная токопроводящая жила из алюминиевого сплава

3. Изоляция - из светостабилизированного сшитого полиэтилена

Вторая система самонесущих изолированных проводов напряжением до 1 кВ с изолированным нулевым несущим проводником (жилы) отличается от первой наличием изоляционного покрова на нулевом несущем проводнике.

1. Нулевая несущая жила из алюминия, скрученная из алюминиевого сплава изолированная

2. Фазная токопроводящая жила из алюминиевого сплава

3. Изоляция: - из светостабилизированного сшитого полиэтилена

Третья система самонесущих изолированных проводов напряжением до 1 кВ без несущего элемента (жилы) состоит из проводников одинакового сечения, покрытых изоляционной оболочкой и скрученных между собой. Все проводники, в том числе и нулевой изготавливается из алюминия. Подвеска жгута на промежуточных опорах и закрепление на анкерных осуществляется за все проводники одновременно.

1. Фазная токопроводящая жила из алюминиевого сплава

2. Изоляция - из светостабилизированного сшитого полиэтилена

Б. Воздушные линии электропередачи напряжением 6-20 кВ

Система защищенных проводов напряжением 6-20 кВ представляет собой воздушные линии электропередачи, выполненные на опорах с применением железобетонных или металлических стоек, реже - деревянных. На опорах посредством специальной арматуры подвешены защищенные провода. Крепление проводов к опорам осуществляется в основном с помощью траверс (оголовков) и изоляторов. Соединение и ответвления проводов осуществляется с помощью соединительных и ответвительных зажимов. Помимо линейной арматуры неотъемлемой частью конструкций опор являются устройства грозозащиты ВЛЗ.

Защищенные провода изготавливаются из термоупрочненного алюминиевого сплава. Провод покрыт изолирующей оболочкой из атмосферостойкого светостабилизированного полиэтилена и имеет круглую форму сечения. В конструкции провода может присутствовать водонабухающий слой, расположенный под изолирующей оболочкой. Водонабухающий слой, предназначен для защиты провода от проникновения атмосферной влаги.

1. Фазная токопроводящая жила из алюминиевого сплава

2. Изоляция - из светостабилизированного сшитого полиэтилена

III. Обзор рынка СИП в России

Воздушные линии электропередачи могут включать марки проводов как иностранных государств, так и российских производителей.

Марки проводов распространенные в настоящее время:

- АМКА производства Финляндии, СИП-1, СИП-2 (ТУ 16.К-71-268-98) с неизолированным несущим нулевым проводником;

- АМКА-Т производства Финляндии, TORSADA - Франции, СИП-1А, СИП-2А, СИП-2 (ГОСТ Р 52373-2005) с изолированным несущем нулевым проводником;

- ALUS производства Швеции, ЕХ - Норвегии, AsXS, AsXSn - Польши, СИП-4, СИПн-4, СИПс-4, СИП-2AF без несущего элемента;

- SAX, SAX-W производства Финляндии, СИП-3, ЗАЛП, ЗАЛП-В - защищенные изолированные провода.

Таблица
применения проводов

Марка провода

Наименование

Преимущественные области применения

СИП-1А

Провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного термопластичного полиэтилена (ПЭ), с нулевой несущей жилой из алюминиевого сплава, изолированной светостабилизированным термопластичным ПЭ

Для воздушных линий электропередачи и ответвлении к вводам в жилые здания, хозяйственные постройки в районах с умеренным и холодным климатом, в атмосфере воздуха типов II и III по ГОСТ 15150-69

СИП-2А

Тоже, с изоляцией из светостабилизированного сшитого ПЭ

Тоже

СИП-2 (ГОСТ Р 52373-2005)

Тоже, с изоляцией из светостабилизированного сшитого ПЭ

Тоже

АМКА-Т

Провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного термопластичного полиэтилена (ПЭ), с нулевой несущей жилой из алюминиевого сплава, изолированной светостабилизированным термопластичным ПЭ

Аналогично СИП-2А, СИП-2АF, а также для сооружений ВЛИ в условиях тропического климата

ТОРСАДА

Провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного термопластичного полиэтилена (ПЭ), с нулевой несущей жилой из алюминиевого сплава, изолированной светостабилизированным термопластичным ПЭ

Аналогично СИП-2А, а также для сооружений ВЛИ в условиях тропического климата

СИП-4

Провод самонесущий без несущего элемента с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного термопластичного полиэтилена (ПЭ)

Для воздушных линий электропередачи и ответвлений к вводам в жилые здания, хозяйственные постройки в районах с умеренным и холодным климатом, в атмосфере воздуха типов II и III по ГОСТ 15150-69

СИПс-4

Тоже, с изоляцией из светостабилизированного сшитого ПЭ

Тоже, а также для прокладки в пожароопасных зонах

СИПн-4

Тоже, с изоляцией из полимерной композиции не распространяющей горение

Тоже, а также для прокладки в пожароопасных зонах

СИП-2АF

Провод самонесущий с алюминиевыми фазными и нулевой жилами изолированными светостабилизированным сильносшитым полиэтиленом без отдельного несущего проводника

Для воздушных линий электропередачи и ответвлении к вводам в жилые здания, хозяйственные постройки в районах с умеренным и холодным климатом, в атмосфере воздуха типов II и III по ГОСТ 15150-69

AsXS

Аналогично СИПс-4

Аналогично СИПс-4

AsXSn

Аналогично СИПс-4

Аналогично СИПс-4

СИП-1

Провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного термопластичного полиэтилена (ПЭ), с нулевой несущей неизолированной жилой из алюминиевого сплава

Для воздушных линий электропередачи и ответвлении к вводам в жилые здания, хозяйственные постройки в районах с умеренным и холодным климатом, в атмосфере воздуха типов II и III по ГОСТ 15150-69

СИП-2

(ТУ 16.К-71-268-98)

Тоже, с изоляцией из светостабилизированного сшитого ПЭ

Тоже

АМКА

Провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного сшитого ПЭ, с нулевой несущей неизолированной жилой из алюминиевого сплава

Аналогично СИП-2

СИП-3

Провод из термоупрочненного алюминиевого сплава с изоляцией из атмосферостойкого светостабилизированного полиэтилена

Для воздушных линий электропередачи 6-20 кВ в районах с умеренным и холодным климатом, в атмосфере воздуха типов II и III по ГОСТ 15150-69

SAX

Аналогично СИП-3

Тоже

ЗАЛП

Многопроволочная уплотненная токопрово-дящая жила из алюминиевого сплава с изолирующей защитной оболочкой из сшитого светостабилизированного полиэтилена

Тоже

ЗАЛП-В

Тоже, с водоблокирующим элементом, препятствующего продольному распространению влаги по токопроводяшей жиле

Тоже

Таблица конструкции марок проводов

Число и номинальное сечение жил проводов

Марка провода

1 × 16 + 1 × 25

СИП-1 А, СИП-2А, АМКА-Т, СИП-1, СИП-2, АМКА

3 × 16 + 1 × 25

3 × 25 + 1 × 35

3 × 35 + 1 × 50

3 × 50 + 1 × 70

3 × 70 + 1 × 95

3 × 120 + 1 × 95

4 × 16 + 1 × 25

СИП-1А, СИП-2А, СИП-1, СИП-2, АМКА

4 × 25 + 1 × 35

СИП-1А, СИП-2А, СИП-1, СИП-2

3 × 95 + 1 × 95

АМКА-Т

3 × 25 + 1 × 54,6

ТОРСАДА
(провод магистрали)

3 × 35 + 1 × 54,6

3 × 50 + 1 × 54,6

3 × 70 + 1 × 54,6

3 × 150 + 1 × 70

2 × 16

ТОРСАДА
(провод ответвлений к вводам)

2 × 25

4 × 16

4 × 25

2 × 16

СИП-4, СИПн-4, СИПс-4

2 × 25

2 × 35

2 × 50

2 × 70

2 × 95

2 × 120

3 × 16

3 × 25

3 × 35

3 × 50

3 × 70

3 × 95

3 × 120

4 × 16

4 × 25

4 × 35

4 × 50

4 × 70

4 × 95

4 × 120

1 × 35

СИП-3

1 × 50

1 × 70

1 × 95

1 × 120

1 × 150

IV. Изменения в обозначениях и применение СИП
по новому ГОСТу

А. Изменения в обозначениях СИП

До введения в действие (с 01.07.2006 г.) ГОСТ Р 52373-2005 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» и нового ТУ 16-705.500-2006 в России изготавливались СИП напряжением до 1 кВ по ТУ 16.К-71-268-98 «Провода самонесущие изолированные типа «АВРОРА».

В соответствии с ТУ 16.К-71-268-98 СИП имели следующие обозначения:

СИП-1 - с применением светостабилизированного термопластичного полиэтилена;

СИП-2 - с применением светостабилизированного сшитого полиэтилена;

СИП-4 - так называемые «4-х проводные СИП» - без отдельно выполненной несущей жилы.

С добавлением буквы «А» к цифрам 1 или 2, обозначали СИП с изолированной несущей нулевой жилой.

В соответствии с новым ГОСТ Р 52373-2005 СИП подразделяются:

а) по назначению:

- самонесущие изолированные провода - для воздушных линий электропередачи на напряжение до 0,6/1 кВ включительно;

- защищенные провода - для воздушных линий электропередачи на напряжение 10

- 20 и 35 кВ;

б) по конструктивному исполнению:

- с неизолированной нулевой несущей жилой СИП-1;

- с изолированной нулевой несущей жилой СИП-2;

- с защитной изоляцией (защищенные провода) СИП-3;

- без нулевой несущей жилы СИП-4.

Отличия введенного ГОСТ от ТУ 16.К-71-268-98 достаточно существенны не только в обозначениях (см. Б. Таблица соответствия систем СИП):

- повышены требования к конструктивному исполнению проводов. Не предусматривается использование для изоляции жил СИП термопластичного полиэтилена. Проволоки несущего нулевого проводника и защищенного провода должны быть выполнены только из алюминиевого сплава - применение сталеалюминиевой конструкции в СИП и защищенных проводах не допускается.

- изменены такие важные показатели, как область применения (см. В. Фрагмент новых технических условий ТУ 16-705.500-2006) и срок службы проводов.

По ГОСТ Р 52373-2005 провода должны быть стойкими к воздействию температуры окружающего воздуха от -60°С до +50°С. Нормативный срок службы по ГОСТ Р увеличен с 25 до 40 лет. Параметры достаточно жесткие. При этом в России для СИП используют термоупрочненный сплав, аналогичный сплаву ABE, но ГОСТ 839-80 ограничивает срок службы провода из такого сплава 25 годами.

В стандарте отсутствуют методы проверки прочности СИП при одновременном воздействии отрицательной температуры (-60°С) и механической нагрузки (при отсутствии нагрева током нагрузки).

Особенности конструкции проводов по ГОСТ Р 52373-2005:

- изоляция жил - только из вулканизированного (сшитого) ПЭ;

- несущая жила - только из алюминиевого сплава;

- номинальное сечение токопроводящих жил проводов без нулевой несущей жилы - только 16 или 25 мм2;

- сечение вспомогательных жил освещения установлено до 35 мм2 включительно;

- в состав проводов могут быть включены вспомогательные медные однопроволочные жилы для цепей контроля. Сечение жил: 1,5; 2,5; 4 мм2;

- расширен диапазон сечений основных жил 16-240 мм2;

- расширен диапазон сечений несущих жил и жил защищенных проводов: 16-240 мм;

- для вспомогательных жил освещения предусмотрена маркировка B1; B2; ВЗ.

провода должны быть стойкими к воздействию температуры окружающей среды от -60°С до +50°С

- срок службы провода не менее 40 лет.

Б. Таблица соответствия систем СИП

Марка и конструкция СИП

Напряжение,
кВ

Сечение,
мм2

ГОСТ,
ТУ

Марка и конструкция СИП

Напряжение,
кВ

Сечение,
мм2

ГОСТ,
ТУ



Алюминиевый сплав /
сталеалюминиевая конструкция

Алюминиевый сплав



СИП-1

Нулевая несущая жила - неизолированный трос из алюминиевого сплава или из алюминиевого провода, упрочненного стальной проволокой

0,6/1

16-
120

ТУ

16.К71-268-98

СИП-1

Жила несущая нулевая - неизолированный трос из алюминиевого сплава

Изоляция - светостабилизиро-

ванный сшитый полиэтилен

0,6/1

16-
240

ГОСТ Р 52373-2005

ТУ 16-705.500-2006

Фазные токопроводящие жилы

- сталеалюминиевые или из алюминиевого сплава

Изоляция - светостабилизированный термопластичный полиэтилен





СИП-2

Нулевая несущая жила - неизолированный трос из алюминиевого сплава или из алюминиевого провода, упрочненного стальной проволокой

Фазные токопроводящие жилы

- сталеалюминиевые или из алюминиевого сплава

Изоляция - светостабилизированный сшитый полиэтилен

0,6/1

16-
120

СИП-1А

Нулевая несущая жила - изолированный трос из алюминиевого сплава или из алюминиевого провода, упрочненного стальной проволокой

Фазные токопроводящие жилы

- сталеалюминиевые или из алюминиевого сплава

Изоляция - светостабилизированный термопластичный полиэтилен

0,6/1

16-
120



СИП-2

Несущий нулевой проводник -

изолированный трос из алюминиевого сплава

Изоляция - светостабилизированный сшитый полиэтилен

0,6/1

16-
240



СИП-2А

Нулевая несущая жила - изолированный трос из алюминиевого сплава или из алюминиевого провода, упрочненного стальной проволокой

Фазные токопроводящие жилы

- сталеалюминиевые или из алюминиевого сплава

Изоляция - светостабилизированный сшитый полиэтилен

0,6/1

16-
120



СИП-3

Жила из алюминиевого сплава (или сталеалюминиевая)

Изоляция - светостабилизированный сшитый ПЭ

20

35-
150

ТУ 16.К71-272-97

СИП-3

Жила из алюминиевого сплава

Изоляция - светостабилизированный сшитый полиэтилен

20

35-
240

СИП-3

Жила из алюминиевого сплава

Изоляция - светостабилизированный сшитый полиэтилен

35

35-
240

СИП-4

Все жилы имеют изоляцию из термопластичного светостабилизированного полиэтилена

0,6/1

16-
120

ТУ 3553-015-0575571

4-2002

СИП-4

Все жилы имеют изоляцию из светостабилизированного сшитого полиэтилена

0,6/1

16-
240

СИПс-4

Все жилы имеют изоляцию из сшитого светостабилизированного полиэтилена

0,6/1

16-
120

СИПн-4

Все жилы имеют изоляцию из светостабилизированной полимерной композиции, не распространяющей горение.

0,6/1

16-
120

В. Фрагмент новых технических условий ТУ 16-705.500-2006

Технические условия «ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ» ТУ 16-705.500-2006 (Взамен ТУ 16.К71-268-98 и ТУ 16.К71-272-98), введены с 01.07.2006, распространяются на самонесущие изолированные провода для воздушных линий электропередачи на номинальное напряжение до 0,6/1 кВ включительно и провода самонесущие защищенные для воздушных линий электропередачи на номинальное напряжение 20 кВ (для сетей на напряжение 10, 15 и 20 кВ) и 35 кВ (для сетей на напряжение 35 кВ) номинальной частотой 50 Гц.

Провода по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ Р 52373-2005.

Климатическое исполнение проводов - В, категории размещения - 1, 2 и 3 по ГОСТ 15150-69.

Примеры записи условного обозначения при заказе и в документации другого изделия:

- провода самонесущего изолированного марки СИП-1 с тремя основными жилами номинальным сечением 70 мм2, с неизолированной несущей жилой номинальным сечением 95 мм2, на номинальное напряжение 0,6/1 кВ:

«Провод СИП-1 3×70+1×95-0,6/1 ТУ 16-705.500-2006-2006»;

- провода самонесущего изолированного марки СИП-2 с тремя основными жилами номинальным сечением 50 мм2, с изолированной несущей жилой номинальным сечением 70 мм2, с двумя вспомогательными жилами номинальным сечением 16 мм2, на номинальное напряжение 0,6/1 кВ:

«Провод СИП-2 3×50+1×70+2×16-0,6/1 ТУ 16-705.500-2006-2006»;

- провода защищенного марки СИП-3 с жилой номинальным сечением 120 мм2, на номинальное напряжение 20 кВ:

«Провод СИП-3 1×120-20 ТУ 16-705.500-2006-2006».

Марки проводов, их наименование и преимущественная область применения приведены в таблице 1.

Таблица 1

Марка провода

Наименование

Преимущественная область применения

СИП-1

Провод самонесущий с алюминиевыми жилами, с изоляцией из светостабилизированного сшитого полиэтилена (ПЭ), с нулевой несущей неизолированной жилой из алюминиевого сплава

Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ в атмосфере воздуха типов I и II по ГОСТ 15150-69

СИП-2

То же, с нулевой несущей жилой из алюминиевого сплава, изолированной светостабилизированным сшитым ПЭ

Для магистралей ВЛ и линейных ответвлений от ВЛ в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков

СИП-3

Провод самонесущий защищенный с токопроводящей жилой из алюминиевого сплава, с защитной изоляцией из светостабилизированного сшитого ПЭ

Для ВЛ на номинальное напряжение 10-35 кВ в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков

СИП-4

Провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого ПЭ

Для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений в атмосфере воздуха типов II и III по ГОСТ 15150-69

По требованию провода всех марок могут быть изготовлены герметизированными. В этом случае к буквенному обозначению марки провода добавляется индекс «г», например СИПг-3.

Число, номинальное сечение фазных и нулевой несущей жил, расчетный наружный диаметр справочно приведены в таблице 2.

Провода марок СИП-1 и СИП-2 с нулевой несущей жилой сечением 50 мм2 и более могут изготавливаться с 1, 2 или 3 вспомогательными жилами.

Номинальное сечение вспомогательных жил для цепей наружного освещения 16, 25 или 35 мм2, для цепей контроля - 1,5; 2,5 или 4 мм2.

Основные и вспомогательные жилы для цепей освещения должны быть скручены из круглых алюминиевых проволок, иметь круглую форму и быть уплотненными. Вспомогательные жилы для цепей контроля должны быть медными однопроволочными и соответствовать ГОСТ 22483-77.

Допускается сварка алюминиевых проволок при их обрыве или сходе в процессе скрутки. Число соединений проволок не должно быть более шести на строительной длине, расстояние между соседними соединениями проволок должно быть не менее 50 м.

Нулевая несущая жила и токопроводящая жила защищенных проводов должны быть скручены из круглых проволок из алюминиевого сплава, иметь круглую форму и быть уплотненными.

Изоляция основных и вспомогательных токопроводящих жил, изоляция (при наличии) нулевой несущей жилы и защитная изоляция защищенных проводов должна быть экструдирована (выпрессована) из светостабилизированного сшитого полиэтилена. Изоляция должна быть черного цвета.

Изолированные основные и вспомогательные жилы должны быть скручены вокруг нулевой несущей жилы при ее наличии.

Изолированные жилы проводов без нулевой несущей жилы должны быть скручены между собой.

Провода должны быть стойкими к воздействию температуры окружающей среды от -60°С до +50°С и к воздействию солнечного излучения.

Срок службы проводов должен быть не менее 40 лет.

Монтаж проводов рекомендуется проводить при температуре окружающей среды не ниже минус 20°С.

Самонесущие изолированные провода на номинальное напряжение 0,6/1 кВ без нулевой несущей жилы марки СИП-4 предназначены для выполнения ответвлений от ВЛ к вводу, для прокладки по стенам зданий или сооружений.

Гарантийный срок эксплуатации - 3 года. Гарантийный срок исчисляют с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Таблица 2

Марка и номинальное напряжение провода

Число и номинальное сечение фазных и нулевой несущей жил, шт. × мм2

Расчетный наружный диаметр провода, мм

СИП-1-0,6/1 кВ

1 × 16 + 1 × 25

15

3 × 16 + 1 × 25

22

3 × 25 + 1 × 35

26

3 × 35 + 1 × 50

30

3 × 50 + 1 × 50

32

3 × 50 + 1 × 70

35

3 × 70 + 1 × 70

37

3 × 70 + 1 × 95

41

3 × 95 + 1 × 70

41

3 × 95 + 1 × 95

43

3 × 120 + 1 × 95

46

3 × 150 + 1 × 95

48

3 × 185 + 1 × 95

52

3 × 240 + 1 × 95

56

СИП-2-0,6/1 кВ

3 × 16 + 1 × 25

24

3 × 25 + 1 × 35

27

3 × 35 + 1 × 50

31

3 × 50 + 1 × 50

34

3 × 50 + 1 × 70

36

3 × 70 + 1 × 70

40

3 × 70 + 1 × 95

41

3 × 95 + 1 × 70

43

3 × 95 + 1 × 95

45

3 × 120 + 1 × 95

48

3 × 150 + 1 × 95

50

3 × 185 + 1 × 95

55

3 × 240 + 1 × 95

60

СИП-3-20 кВ

1 × 35

12

1 × 50

13

1 × 70

15

1 × 95

16

1 × 120

18

1 × 150

19

1 × 185

21

1 × 240

24

СИП-3-35 кВ

1 × 35

14

1 × 50

16

1 × 70

17

1 × 95

19

1 × 120

20

1 × 150

22

1 × 185

24

1 × 240

26

СИП-4-0,6/1 кВ

2 × 16

15

4 × 16

18

2 × 25

17

4 × 25

21

Г. Токопроводящая жила для СИП
(Выписка из ТУ 3553-001-50858188-2008)

Фазные токопроводящие жилы провода должны соответствовать классу гибкости 1 или 2 по ГОСТ 22483.

Фазные токопроводящие жилы проводов на напряжение до 1 кВ должны быть алюминиевыми, круглыми, многопроволочными, уплотненными. Жила сечением 16 мм может быть однопроволочной.

Число проволок в основной токопроводящей жиле и наружный диаметр основных токопроводящих жил должны соответствовать значениям, указанным в таблице:

Номинальное сечение основной токопроводящей жилы, мм2

Число проволок в жиле, шт., не менее

Наружный диаметр жилы, мм

мин.

макс.

16

1

4,35

4,45

16

7

4,60

5,10

25

7

5,70

6,10

35

7

6,70

7,10

50

7

7,85

8,35

70

7

9,45

9,95

95

7

11,10

11,70

95

19

11,00

12,00

120

19

12,50

13,10

150

19

14,00

14,50

185

19

15,45

16,15

240

19

17,75

18,45

Нулевая несущая жила проводов марок СИПс-1, СИПс-2, СИПт-1, СИПт-2 и фазные жилы защищенных проводов должны быть скручены из проволок алюминиевого сплава, иметь круглую форму и быть уплотненной.

Наружный диаметр нулевой несущей жилы и фазных жил защищенных проводов должны соответствовать указанным в таблице:

Номинальное сечение несущей жилы и жил защищенных проводов, мм2

Число проволок в жиле, шт., не менее

Наружный диаметр жилы несущей жилы и жил защищенных проводов, мм2

мин.

макс.

25

7

5,70

6,20

35

7

6,70

7,50

50

7

7,85

8,65

54,6

7

9,20

9,60

70

7

9,45

10,5

95

7

11,10

12,10

95

19

12,20

12,90

120

19

12,50

13,10

150

19

13,90

14,50

185

19

15,45

16,15

240

19

17,75

18,45

Допускается изготавливать несущие жилы проводов до 1 кВ и фазные жилы защищенных проводов из алюминиевых проволок, упрочненных стальными оцинкованными проволоками, при условии соответствия этих жил электрическому сопротивлению, разрывной прочности и геометрическим размерам жил из алюминиевого сплава аналогичного сечения.

Изготовление нулевой несущей жилы сечением 54,6 мм2 производится только из алюминиевого сплава.

V. СОСТАВ И СОДЕРЖАНИЕ РАЗРАБОТКИ

Подготовленная разработка включает 63 позиции по 4 видам СИП:

- в системах с напряжением до 1 кВ предусмотрена арматура отечественного производства и компании «TYCO»;

- в системах с напряжением 6 - 20 кВ - арматура компании «ENSTO».

Нормы и расценки таблицы 08-02-375 на монтаж воздушной линии с самонесущими изолированными проводами напряжением до 0,4 кВ с изолированным нулевым несущим проводником при установке опор через 25-35 м, натягивание провода вручную СИП «Торсада» (8 позиций).

Нормы являются усредненными и подготовлены на основе индивидуальных элементных сметных норм, разработанных предприятием «Оргтехстрой» Краснодарского края при участии Краснодарской МК № 30 ОАО «Кубаньсельэлектросетьстрой» и прошедших экспертизу в «Кубаньстройцене» и в настоящей разработке представленные в откорректированном виде.

- нормы и расценки на монтаж воздушной линии с самонесущими изолированными проводами напряжением до 1 кВ СИП с использованием проводов с изолированным и неизолированным несущим проводом и СИП-4 с проводом без несущего элемента.

Нормы и расценки объединены в таблицу 08-02-376 на монтаж воздушных линий с самонесущими изолированными проводами (СИП) напряжением до 1 кВ и содержат 36 позиций.

В состав таблицы выключены позиции:

- на прокладку самонесущих изолированных проводов напряжением до 1 кВ, натягивание вручную (08-02-376-01);

- на монтаж узлов участка воздушной линии при прокладке СИП с изолированным нулевым несущим проводником - 14 позиций (с 08-02-376-02 по 08-02-376-15) разработаны по технологии Научно-исследовательского Центра «СТАРИНФО» г. Королев Московской обл.:

• анкерное крепление и соединение СИП с силовым кабелем

• анкерное крепление для СИП абонентов

• двойное анкерное крепление СИП и подключение ОПН

• угловое анкерное крепление СИП и подключение уличного освещения

• анкерное крепление СИП и присоединение его к голым проводам

• арматура для прокладки СИП по фасадам зданий

• заделка концов СИП у абонентов

• ввод СИП в ТП и подключение к трансформатору

• соединение проводов СИП

• промежуточное крепление СИП и абонентское ответвление

• промежуточное крепление СИП и повторное заземление

• промежуточное крепление СИП и основное ответвление

• промежуточное крепление СИП для основной линии

• промежуточное крепление СИП

- на монтаж узлов участка воздушной линии при прокладке СИП-4 с проводом без несущего элемента - 8 позиций (с 08-02-376-16 по 08-02-376-23) по технологии «СТАРИНФО»:

• соединение СИП с кабелем

• сращивание проводов СИП-4 при соединении двух проводов

• изгиб СИП на промежуточной опоре

• подключение ответвления к СИП

• соединение СИП с голой ВЛ

• подключение СИП - ответвление к голой ВЛ

• изгиб СИП на угловой опоре

• подключение СИП к трансформатору

- на монтаж узлов участка воздушной линии при прокладке СИП с неизолированным нулевым несущим проводом- 13 позиций (с 08-02-376-24 по 08-02-376-36) по технологии компании «Норма-Кабель»:

• абонентское ответвление от промежуточной опоры

• абонентское ответвление от поворотной (анкерной) опоры

• абонентское и анкерное ответвление от промежуточной опоры

• угловая анкерная опора

• промежуточная анкерная опора

• подключение светильника

• концевая опора и установка кабельной муфты

• ответвление СИП от ВЛ 0,38 кВ неизолированными проводами

• установка переносного заземления на концевой опоре

• прокладка проводов СИП по стенам зданий

• установка предохранителя на ответвлении к вводам

• ввод в здание

• соединение СИП в пролете.

Для воздушной линии с самонесущими изолированными и защищенными проводами напряжением 6-20 кВ СИП-3 разработаны нормы и расценки таблицы 08-02-377.

В состав таблицы включены позиции на прокладку проводов по конструкциям одноцепных и двухцепных железобетонных опор с установкой линейной арматуры для крепления проводов на опорах - 13 позиций по технологии ОАО «РОСЭП»:

Прокладка проводов воздушной линии на конструкциях одноцепных железобетонных опор.

Линейная арматура и металлоконструкции для крепления проводов на конструкциях одноцепной железобетонной опоры:

• промежуточной

• анкерной

• концевой

• угловой промежуточной

• угловой анкерной

• ответвительной анкерной.

Прокладка проводов воздушной линии на конструкциях двухцепных железобетонных опор.

Линейная арматура и металлоконструкции для крепления проводов на конструкциях двухцепной железобетонной опоры:

• промежуточной

• угловой промежуточной

• анкерной

• угловой анкерной

• ответвительной.

Таблицей 08-02-378 предусмотрены работы по установке и креплению по стенам фасадного крепления:

- крепление по стенам (деревянным, кирпичным и бетонным) фасадного крепления - (3 позиции);

- установка дополнительного фасадного крепления, сверх учтенных в узлах прокладки СИП по фасадам зданий (3 позиции).

VI. ТАБЛИЦЫ СООТВЕТСТВИЯ АРМАТУРЫ

В нормах и расценках на монтаж воздушных линий с самонесущими изолированными проводами (СИП) напряжением до 1 кВ учтена арматура отечественного производства и компании «TYCO», в системах напряжением 6-20 кВ (СИП-3) - арматура компании «ENSTO».

В случае, если проектом предусматривается арматура других компаний, то следует производить замену типов арматуры, отличных от принятой в нормах и расценках, согласно таблицам взаимозаменяемости СИП, или типовым решениям.

Далее приводятся таблицы взаимозаменяемости арматуры СИП (по данным «Московского завода высоковольтной арматуры).


Таблица взаимозаменяемости арматуры СИП
(по данным «Московского завода высоковольтной арматуры»

«МЗВА»

Сечение мм , диаметр мм2

Разру-
шающая нагрузка кгс

АНАЛОГИ «TYCO»

Сечение мм , диаметр мм2

Разру-
шающая нагрузка кгс

АНАЛОГИ «НИЛЕД»

Сечение мм2, диаметр мм2

Разру-
шающая нагрузка кгс

АНАЛОГИ «SICAME»

Сечение мм2, диаметр мм2

Разру-
шающая нагрузка кгс

АНАЛОГИ «ENSTO»

Сечение мм2, диаметр мм2

Разру-
шающая нагрузка кгс

Комплект промежуточной подвески







ES 35-1500

16-35

430

ES 1500.E

16-95

1200

ES 54-14

25-95

1500

SO 260

16-95

1200

ES 1500

16-70

1200

ES F54/70

50-70

700

ES 1500/95

95

1200

ES 1500

50-70

1200







ES 2000

50-70

1600

ES 70-14

54-95

2000

Поддерживающий зажим кронштейн







PS 35

16-35

430

PS 1500 + LM-E

16-95

1200

PSL54

25-95

1500

SO 69.95

16-95

1200

PS 16/70 (1500)

16-70

1200

PS 54 (PS 54 + LM)

50-70

1200

PSQ54R

25-95

1200

SO 265
SO 265.01

16-95

1200

PS 95-1500

95

1200

PSQ54

25-95

1200

SO 260.1

16-95

1200

-

-

-

PS 120

95-120

3000

-

-

-

-

-

-

-

-

-

Комплект анкерной подвески

ЕА1500/35

35-70

1500

EA1000

25-35

1000

-

-

-

EAS 35-10

25-35

1000

-

-

-

EA1500

50-70

1500

-

-

-

EAS 54-10

50-70

1500

-

-

-

ЕА1500

50-70

1500

EA1500

50-70

1500

-

-

-

EAS 54-10

50-70

1500

-

-

-

EA1500S

35-70

1500

EA1000

25-35

1000

-

-

-

EAS 35-10

25-35

1000

-

-

-

EA1500

50-70

1500

-

-

-

EAS 54-10

50-70

1500

-

-

-

ЕА2200

95

2200

EA 95-2000

95

2000

-

-

-

-

-

-

-

-

-

Кронштейн анкерный

СА1500

-

1500

CA1500-2 CA1500

-

1500

CS 10.3

-

1500

CS 10.3

-

1500

SO 253

-

1250

CF16

-

1800

-

-

-

SOT 29

-

1250

СА2000

-

2200

CA 1500/2000

-

2000

CS 2000

-

2000

CS 2000

-

2000

-

-

-

Анкерный зажим













-

-

-

РА 25-600

16-25

600

-

-

-

РА 1500/35

35-70

1500

PA 1000

25-35

1000

DN35

25-35

1000

РА 35-1000(A) РА 35-1000

25-35

1000

SO 252.01

25-35

1500

РА 1500 РАС 1500

50-70

1500

РА 54-1500(C)

РА 54-1500

РАС 54-1500

50-70

1500

SO 250.01

50-70

1500

РА 1500

50-70

1500

PA 1500

50-70

1500

РА 1500 РАС 1500

50-70

1500

РА 54-1500(A)

РА 54-1500

РАС 54-1500

50-70

1500

SO 250.1

50-70

1500

PA1500S

35-70

2200

PA 2000

50-70

2000

РА 1500 РАС 1500

50-70

1500

РА 70-2000(А)

РА 70-2000

РАС 70-2000

54-70

1950

SO 250.01

50-70

1500

DN35

25-35

1000

РА 35-1000(A) РА 35-1000

25-35

1000

SO 252.01

25-35

1500

РА 2200

95

2200

PA 95-2000

95

2000

РА 2200

80-95

2200

РА 95-2000(А)

РА 95-2000

РАС 95-2000

70-95

1950

SO 251.01

95

1500

-

-

-

-

-

-

-

-

-

РА 120-2000

95-120

1950

-

-

-

Анкерный зажим для ответвлений к вводам

РА 25×100

2×16-4×25

350

PA 25×100

2×16-4×25

300

DN123

2×6-4×25

350

PC 63F27

2 × 6-4 × 35

-

SO 157.1

2×16-35

600

DN1

2×16-2×25

220

SO 158.1

4×16-35

875

SO 25

2×16-4×25

200

Фасадное крепление

BRPF-1

D25-60

200

BRPF
70-150-1F

D25-60

200

SF20

D25-60

200

SC 93.1 PC

D20-50

200

SO 90.1

D15-45

120

BRPF-6

D25-60

200

BRPF
70-150-6F

D25-60

200

SF50

D25-60

200

SC 93.6PC

D20-50

200

SO 70.13

D12-47

120

Герметичные ответвительные зажимы с одновременной затяжкой болта

ОР 6

6-150/1,5-6

-

EP 95-13 или KZEP-13

16-95/1,5-10

-

Р 6

6-150/1,5-6

-

TTD 051F

6-35/1,5-6

-

SLIW 11.1

16-95/1,5-10

-

Р 616

6-95/1,5-16

-

ОР 645

6-150/6-35

-

P2×95

16-25/4-35

-

Р 645

6-150/6-35

-

TTD 151FJ

25-95/4-35

-

SLIW 15.1

25-95/6-50

-

ОР 95

16-150/16-95

-

P3×95

25-95/25-95

-

Р 95

16-150/16-95

-

TTD 201F

35-95/25-95

-

SLIW 17.2

25-150/25-150

-

Влагозащищенный ответвительный зажим с раздельной затяжкой болта

OVZ 71

16-95/2,5-54

-

KZ 31-150/70

50-150/35-70

-

Р71

16-95/2,5-54

-

F35 + TTD 151FJ



25-95/6-35

-

-

-

-

KZ 31-70/70

35-70/35-70

-

OVZ 72

16-95/2,5-54

-

KZ 2-150-Bp

25-150/2×6-35

-

Р 72
(2 ответ.)

16-95/2,5-54

-

FT235 + TTD
151
FJ (2ответвления)

25-95/2×6-35

-

-

-

-

Герметичные ответвительные с одновременной затяжкой болта для ответвления СИП от ВЛН

ZP 1

6-120/6-25

-

RDP 25/CN

7-100/16-35

-

N640

6-120/6-25

-

NTD
151F(AF)

35-95/2,5-35

-

-

-

-

ZP 2

22-150/16-95

-

CDR/CN 1S95VK

7-100/25-95

-

N95

22-150/16-95

-

-

-

-

SLIP 22.12

25-95/25-95

-

Зажим для временного заземления в комплекте с адаптером

AIZZ

-

-

РМСС

-

-

-

-

-

-

-

-

SE 40

-

-

ZVZ 481

16-150

-

-

-

-

PC 481

16-150

-

TTD 2-СС

35-95

-

-

-

-

Соединительный зажим

MJPT 25, 35,50,70

25,35,50,70

-

MJPT 25,35, 50,70

25,35,50,70

-

MJPT 25,35,50,70

35,50,70

-

MJPT 25SF, 35SF, 50SF, 70SF

25,35,50,70

-

SJ 8.25, 8.35, 8.50, 8.70

25,35, 50, 70

-

MJPT 95

95

-

MJPT 95

95

-

MJPT 95

95

-

MJP
T95SF

95

-

SJ 8.95

95

-

MJPT 120,150

120,15

-

MJPT 120,150

120,15

-

MJPT 120,150

120,15

-

MJPT 120SF.150SF

120,150

-

SJ 8.120

120

-

Соединительный зажим для проводов ввода

MJPB 06-16

16-16

-

MJPB 6-16

16-16

-

MJPB 6-16

16-16

-

MJPB 16-6CG

16-25

-

-

-

-

MJPB 16

16

-

MJPB 16

16

-

MJPB 16

16

-

MJPB 16CG

16

-

SJ 8.16

16

-

MJPB 25

25

-

MJPB 25

25

-

MJPB 25

25

-

MJPB 25CG

25

-

SJ 8.25

25

-

MJPB 16-25

16-25

-

MJPB 16-25

16-25

-

MJPB 16-25

16-25

-

MJPB 25-16CG

16-25

-

-

-

-

Соединительный зажим для нейтрали

MJPT 25N

25

-

-

-

-

MJPT 25N

25

-

MJPT 25NSF

25

-

CIJ 1

25-50

-

MJPT 35N

35

-

-

-

-

MJPT 35N

35

-

MJPT 35NSF

35

-

CIJ 1

25-50

-

MJPT 50N

50

-

-

-

-

MJPT 50N

50

-

MJPT 50NSF

50

-

SJ 8.501

50,54

-

MJPT 54,6N

54,6

-

MJPT 54

54,6

-

MJPT 54,6N

54,6

-

MJPT 54SF

54,6

-

SJ 8.501

50,54

-

MJPT 70N

70

-

MJPT 70N

70

-

MJPT 70N

70

-

MJPT 70NSF

70

-

SJ 8.701

70

-

MJPT 95N

95

-

-

-

-

MJPT 95N

95

-

MJPT 95NSF

95

-

SJ 8.951

95

-

Изолированный наконечник

CPTAU 16....70

16-70

-

CPTAU 16D, 25D,
35…70

16-70

-

CPTAUR 16....70

16-70

-

CPTAU 16....70

16-70

-

SAL 1.27

10-50

-

CPTAU 95

95

-

CPTAU 95

95

-

CPTAUR 95

95

-

CPTAU 95

95

-

SAL 2.27

50-95

-

CPTAU 120,150

120,150

-

CPTAU 120D, 150D

120,150

-

CPTAUR 120,150

120,150

-

CPTAU 120,150

120,150

-

SAL 3.27

95-185

-

Стяжной хомут

KR 1

D 10-45

-

CSB

D 10-45

-

E 778

D10-45 мм

-

CCI 9-180

D8-22

-

PER 15

10-62

-

KR2

D 25-62

-

CSL 260

D 26-66

-

E 260

D25-62 мм

-

CCI 9-265

D20-62

-

PER 15

10-62

-

KR 3

D 55-92

-

CSL 350

D 55-93

-

E 350

D55-92 мм

-

CCI 9-360

D20-92

-

PER 26.375

10-92

-

Лента крепления

F 20.07

упак. 50 м.

-

F 2007

упак. 50 м.

-

F207

упак. 50 м.

-

IF 207

упак. 50 м.

-

СОТ 37

упак. 25 м.

-

Скрепа для ленты

С 20

20 мм

-

A 200

20 мм

-

NC 20

20 мм

-

CF 20

20 мм

-

COT 36

20 мм

-





-

-

-

-

NB 20

20 мм

-

-

-

-

-

-

-

Колпачок изолирующий

CI 6-35

16-35

-

CECT 6-35

16-35

-

CE 6-35

июн.35

-

СРЕ 3

окт.35

-

PK 99.025

16-25

-

CI 16-150

25-150

-

CECT 16-150

25-150

-

CE 25-150

25-150

-

СРЕ 5

50-95

-

PK 99.050

35-50

-

PK 99.95

70-95

-

PK 99.2595

25-95

-


Таблица соответствия арматуры для ВЛ 6-20 кВ, в том числе с проводами СИП-3 (SAX)
(по данным «Московского завода высоковольтной арматуры»

Обозначение

Отечественная арматура и изоляторы

ENSTO

NILED

Штыревые фарфоровые изоляторы

ШФ-20УО

ШФ-20Г1

SDI 37

IF 27

ШФ-20Г

SDI 30

IF 20

Композитные изоляторы

ЛК-70/10-ИУ-ЗСС

SDI 80
SDI 90

-

Поддерживающие зажимы

ПГН-2-6*

ПГН-3-5*

SO 181*

SO 241*

SO 241.2*

-

Анкерные зажимы

НКК-1-1Б*

НБ-2-6А*

НЗ-2-7*

SO 235*

SO 236*

SO 146*

SO 105*

SO 85.2*

SO 85*

PAZ 1*

PAZ 2*

PAZ 3*

Ответвительные прокалывающие зажимы

ОАЗ-2

SE 20

SL 25.2

CD153N + BI

Защитные кожухи для ответвительных прокалывающих зажимов

ФП-2

SP 16

-

Ответвительные зажимы

Зажимы типа ПА*

Зажимы типа SL*

RP 150*

RP 240*

Примечание.

* - для точного определения взаимозаменяемости в каждом конкретном случае требуется уточнение сечения применяемых проводов.

VII. Типовые узлы для ВЛН с самонесущими изолированными проводами (СИП)
напряжением до 1 кВ с изолируемым нулевым несущим проводником

№ узла

Номер позиции

Название узла

1

08-02-376-08

Заделка концов СИП у абонентов

2

08-02-376-07

Арматура для прокладки СИП по фасадам зданий

3

08-02-376-03

Анкерное крепление СИП абонентов

4

08-02-376-02

Анкерное крепление и соединение СИП с силовым кабелем

5

08-02-376-10

Соединение (сращивание) проводов СИП

6

08-02-376-11

Промежуточное крепление СИП и абонентское ответвление

7

08-02-376-09

Ввод СИП в трансформаторную подстанцию и его подключение

8

08-02-376-04

Двойное анкерное крепление СИП и подключение ОПН

9

08-02-376-12

Промежуточное крепление СИП и повторное заземление

10

08-02-376-13

Промежуточное крепление СИП и основное ответвление

11

08-02-376-14

Промежуточное крепление СИП для основной линии

12

08-02-376-15

Промежуточное крепление СИП

13

08-02-376-05

Угловое анкерное крепление СИП и подключение уличного освещения

14

08-02-376-06

Анкерное крепление СИП и присоединение его к голым проводам

Узел 1. Заделка концов СИП у абонентов

Применяется при подключении к счетчикам, автоматам и другой аппаратуре.

№ по схеме

Наименование

1

Наконечник изолированный CPTAU 16

Примечание.

Тип наконечников выбирается с учетом сечения СИП и материала контактов подключения у потребителя.

Узел 2. Арматура для прокладки СИП по фасадам зданий

Применяется при прокладке линии с СИП по фасаду здания.


по схеме

Наименование

1

Кронштейн анкерный СА 1500

2

Зажим анкерный РА 25×100

3

Крепление фасадное BRPF 70-150-IF

Примечание.

Элементы выбираются с учетом сечения СИП, длины линии вдоль стены.

Узел 3. Анкерное крепление СИП абонентов

Применяется при отклонении направления трассы абонентской линии и в качестве промежуточного крепления при большой длине пролета.


по схеме

Наименование

1

Лента из нержавеющей стали F 2007



2

Скрепа для крепления ленты А 200



3

Кронштейн анкерный СА 1500



4

Зажим анкерный РА 25×100



5

Ремешок кабельный CSB



Примечание.

Элементы выбираются с учетом конструкции и сечения СИП, длины линии и угла ее поворота.

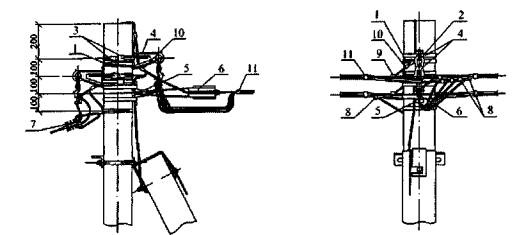

Узел 4. Анкерное крепление и соединение СИП с силовым кабелем

Применяется при обустройстве кабельных вводов в ТП:

- в заводских сетях,

- при обустройстве кабельных переходов через железные и автомобильные дороги, а также через мосты.


по схеме

Наименование

1

Лента из нержавеющей стали F 2007

2

Скрепа для крепления ленты А 200

3

Кронштейн анкерный СА 1500

4

Зажим анкерный РА 1500

5

Ремешок кабельный CSB

6

Ремешок кабельный CSL 350

7

Соединитель механический HEL 6893ZAK

8

Трубка герметизирующая WCSM 33/8-150/S

9

Трубка защитная CGPT 18/6-0

10

Перчатка термоусаживаемая 502 К 016/S

11

Профиль защитный из ПВХ GPC 60×60 L-2750

Примечание.

Элементы выбираются с учетом сечения кабеля и СИП, их конструкции, с учетом размера и количества опор, а также их материала (дерево, сталь, кирпич, бетон).

Узел 5. Соединение (сращивание) проводов СИП

Применяется при необходимости соединения (сращивание) двух проводов СИП.


по схеме

Наименование

1

Гильза соединительная MJPT 54

2

Гильза соединительная MJPT 70

3

Ремешок кабельный CSB

Примечание.

Элементы выбираются с учетом сечения соединяемых СИП.

Узел 6. Промежуточное крепление СИП и абонентское ответвление

Применяется при креплении СИП на промежуточной опоре и при ответвлении к абоненту.


по схеме

Наименование

1

Лента из нержавеющей стали F 2007

2

Скрепа для крепления ленты А 200

3

Комплект промежуточного крепления ES 1500

4

Зажим прокалывающий KZ2-95

5

Ремешок кабельный CSB

6

Кронштейн анкерный СА 1500

7

Зажим анкерный РА 25×100

Примечание.

Элементы выбираются с учетом размеров опоры, а также конструкции и сечения СИП.

Узел 7. Ввод СИП в трансформаторную подстанцию и его подключение

Применяется при осуществлении ввода СИП в трансформаторную подстанцию и подключении к трансформатору.


по схеме

Наименование

1

Ремешок кабельный CSB

2

Зажим анкерный РА 1500

3

Кронштейн анкерный СА 1500

4

Наконечник изолированный CPTAU 70

5

Наконечник изолированный CPTAU 54

6

Крепление фасадное BRPF 70-150-IF

7

Уплотнитель кабельных проходов RDSS 75+Clips 75

Примечание.

Элементы выбираются с учетом геометрии ТП, количества вводимых линий СИП, сечения проводов, а также материала контактных участков трансформатора.

Узел 8. Двойное анкерное крепление СИП и подключение ОПН

Применяется при отклонении направления трассы линии с СИП и для защиты от перенапряжений.


по схеме

Наименование

1

Лента из нержавеющей стали F 2007

2

Скрепа для крепления ленты А 200

3

Ремешок кабельный CSB

4

Кронштейн анкерный СА 1500

5

Зажим анкерный РА 1500

6

Ограничитель перенапряжения LVA-440-CS

7

Зажим прокалывающий KZ2-95

Примечание.

Элементы выбираются с учетом:

- размеров и конструкции опоры,

- материала опоры (бетон, дерево, сталь),

- сечения СИП.

Узел 9. Промежуточное крепление СИП и повторное заземление

Применяется при подвесе СИП на промежуточной опоре и для присоединения нейтрали СИП к заземляющему спуску опоры.


по схеме

Наименование

1

Лента из нержавеющей стали F 2007

2

Скрепа для крепления ленты А 200

3

Комплект промежуточного крепления ES 1500

4

Зажим прокалывающий Р2×95

5

Ремешок кабельный CSB

Примечание.

Элементы выбираются с учетом:

- сечения заземляющего спуска,

- его конструкции (круглый, плоский),

- материала спуска (сталь, медь, алюминий),

- материала опоры (бетон, дерево, сталь),

- сечения и конструкции СИП.

Узел 10. Промежуточное крепление СИП и основное ответвление

Применяется при разветвлении основной линии с СИП и для трансформаторного ответвления.


по схеме

Наименование

1

Лента из нержавеющей стали F 2007

2

Скрепа для крепления ленты А 200

3

Комплект промежуточного крепления ES 1500

4

Зажим прокалывающий KZ3-95

5

Ремешок кабельный CSB

6

Кронштейн анкерный СА 1500

7

Зажим анкерный РА 1500

Примечание.

Элементы выбираются с учетом:

- размера опоры,

- материала опоры (бетон, дерево, сталь),

- сечения СИП.

Узел 11. Промежуточное крепление СИП для основной линии

Применяется при подвесе СИП на промежуточной опоре.


по схеме

Наименование

1

Лента из нержавеющей стали F 2007

2

Скрепа для крепления ленты А 200

3

Комплект промежуточного крепления ES 1500

4

Ремешок кабельный CSB

Примечание.

Элементы выбираются с учетом:

- размера опоры,

- материала опоры (бетон, дерево, сталь),

- сечения СИП.

Узел 12. Промежуточное крепление СИП

Применяется при подвесе СИП на промежуточной опоре.


по схеме

Наименование

1

Лента из нержавеющей стали F 2007

2

Скрепа для крепления ленты А 200

3

Комплект промежуточного крепления ES 1500

4

Ремешок кабельный CSB

Примечание.

Элементы выбираются с учетом:

- размера опоры,

- материала опоры (бетон, дерево, сталь),

- сечения и конструкции СИП.

Узел 13. Угловое анкерное крепление СИП подключение уличного освещения

Применяется при подвесе СИП на угловой опоре, при соединении двух ВЛИ и присоединении светильников уличного освещения.


по схеме

Наименование

1

Лента из нержавеющей стали F 2007

2

Скрепа для крепления ленты А 200

3

Комплект анкерного крепления ЕА 1500

4

Ремешок кабельный CSB

5

Гильза соединительная MJPT 70

6

Гильза соединительная MJPT 54

7

Зажим прокалывающий KZEP-13

8

Комплект уличного светильника

9

Предохранитель проходной В 6770-10А

Примечание.

Элементы выбираются с учетом:

- размера опоры,

- материала опоры (бетон, дерево, сталь),

- сечения и конструкции СИП,

- присоединительного провода светильника,

- мощности лампы светильника.

Узел 14. Анкерное крепление СИП и присоединение СИП к голым проводам

Применяется при соединении линии с СИП с линией, выполненной голыми проводами.


по схеме

Наименование

1

Лента из нержавеющей стали F 2007

2

Скрепа для крепления ленты А 200

3

Ремешок кабельный CSB

4

Кронштейн анкерный СА 1500

5

Зажим анкерный РА 1500

6

Зажим ответвительный для присоединения СИП к голым проводам CDR/CN 1S 95 UK

7

Зажим ответвительный для присоединения СИП к голым проводам RDP 25/CN

Примечание.

Элементы выбираются с учетом:

- размера опоры,

- материала опоры (бетон, дерево, сталь),

- сечения СИП и голого провода.

VIII. Типовые узлы для ВЛИ с самонесущими
изолированными проводами (СИП) напряжением
до 1 кВ без несущего элемента

№ п/п

Номер позиции

Название узла

1

08-02-376-16

Соединение СИП с кабелем

2

08-02-376-17

Соединение (сращивание) проводов СИП

3

08-02-376-18

Изгиб СИП на промежуточной опоре

4

08-02-376-19

Подключение ответвления к СИП

5

08-02-376-20

Соединение СИП с голой ВЛ

6

08-02-376-21

Подключение СИП - ответвления к голой ВЛ

7

08-02-376-22

Изгиб СИП на угловой опоре

8

08-02-376-23

Подключение СИП к трансформатору

Узел 1. Соединение СИП с кабелем

Применяется в:

- кабельных вводах в ТП,

- заводских сетях,

- кабельных переходах через железные дороги, мосты, автодороги.


по схеме

Наименование

1

Крюк болтовой HEL-5552

2

Зажим анкерный HEL-5504

3

Соединитель механический HEL-6893ZAK

4

Трубка герметизирующая WCSN 43/12-150/S

5

Трубка защитная CGPT 18/6-0

6

Перчатка термоусаживаемая 502 К 016/S

7

Профиль защитный из ПВХ GPC 60×60 L-2750

8

Ремешок кабельный CSB

Примечание.

Элементы выбираются с учетом:

- размера и количества опор,

- материала опор (дерево, сталь, кирпич, бетон),

- сечение кабеля и его конструкции,

- сечение СИП.

Узел 2. Соединение (сращивание) проводов СИП

Применяется при соединении (сращивании) двух проводов СИП.


по схеме

Наименование

1

Гильза герметичная изолированная MJPT-95 Alus

2

Ремешок кабельный CSB

Примечание.

Диаметр гильзы выбирается с учетом сечения.

Узел 3. Изгиб СИП на промежуточной опоре

Применяется при изгибе ВЛ с СИП-4 на угол 30°...60°.


по схеме

Наименование

1

Крюк болтовой HEL-5552

2

Пластина подвесная PSY

3

Зажим промежуточный PS 495

Примечание.

Тип промежуточного зажима и метода крепления выбирается с учетом:

- сечения СИП,

- материала опоры (бетон, дерево, сталь),

- угол поворота линии.

Узел 4. Подключение ответвления к СИП

Применяется при подключении абонентской линии СИП к магистрали СИП-4.


по схеме

Наименование

1

Крюк болтовой HEL-5551

2

Зажим промежуточный PS 495

3

Зажим прокалывающий Р2×95

4

Ремешок кабельный CSB

5

Зажим анкерный

Примечание.

Тип комплектующих элементов выбирается с учетом:

- сечения СИП,

- материала опоры (бетон, дерево, сталь),

- количества ответвляемых фаз.

Узел 5. Соединение СИП с голой ВЛ

Применяется при переходе от линии с голыми проводами к линии с СИП-4.


по схеме

Наименование

1

Крюк болтовой HEL-5552

2

Зажим анкерный HEL-5505

3

Зажим ответвительный для присоединения СИП к голым проводам CDR/CN 1S 95 UK

4

Зажим анкерный с изогнутыми пазами HEL-38031

Примечание.

Критерии выбора комплектующих:

- сечение СИП и голого провода,

- материал опор (дерево, сталь, кирпич, бетон),

- количество опор и их размер,

- основание крепления опор.

Узел 6. Подключение СИП-ответвления к голой ВЛ

Применяется при подключении абонентского ответвления СИП к существующей ВЛ с голыми проводами.


по схеме

Наименование

1

Зажим ответвительный для присоединения СИП к голым проводам RDP 25/CN

2

Зажим анкерный РА 25×100

3

Крюк болтовой HEL-5552

Примечание.

Критерии выбора комплектующих:

- сечение СИП и голого провода,

- материал опор (дерево, сталь, кирпич, бетон),

- количество опор и их размер,

- количество ответвляемых фаз.

Узел 7. Изгиб СИП на угловой опоре

Применяется при изгибе ВЛ с СИП-4 при углах поворота более 60°.


по схеме

Наименование

1

Крюк болтовой HEL-5552

2

Зажим анкерный HEL-5505

3

Ремешок кабельный CSB

Примечание.

Комплектующие элементы выбирается с учетом сечения СИП и материала опор.

Узел 8. Подключение СИП к трансформатору

Применяется при подключении линии с СИП-4 к трансформатору.


по схеме

Наименование

1

Зажим анкерный HEL-5505

2

Крюк болтовой HEL-5552

3

Ремешок кабельный CSB

4

Уплотнитель кабельных проходов RDSS 75+Clips 75

5

Наконечник изолированный СРТА 95 D20

Примечание.

Критерии выбора комплектующих:

- сечение СИП,

- тип контактных клемм на трансформаторе.

IX. Типовые узлы для ВЛИ с самонесущими
изолированными проводами (СИП)
напряжением до 1 кВ
с неизолируемым нулевым несущим проводником

№ п/п

Номер позиции

Название узла

1

08-02-376-24

Абонентское ответвление от промежуточной опоры

2

08-02-376-25

Абонентское ответвление от поворотной (анкерной) опоры

3

08-02-376-26

Абонентское и анкерное ответвление от промежуточной опоры

4

08-02-376-27

Угловая анкерная опора

5

08-02-376-28

Промежуточная анкерная опора

6

08-02-376-29

Подключение светильника

7

08-02-376-30

Концевая опора и установка кабельной муфты

8

08-02-376-31

Ответвление СИП от ВЛ 0,38 кВ неизолированными проводами

9

08-02-376-32

Установка переносного заземления на концевой опоре

10

08-02-376-33

Прокладка проводов СИП по стенам зданий

11

08-02-376-34

Установка предохранителя на ответвлении к вводам

12

08-02-376-35

Ввод в здание

13

08-02-376-36

Соединение (сращивание) СИП в пролете

1. Абонентское ответвление от промежуточной опоры


по схеме

Наименование

1

Проводник заземляющий ЗП 6

2

Лента из нержавеющей стали Л-207

3

Скрепа для крепления ленты А 200

4

Комплект промежуточного крепления ES 1500

5

Кронштейн анкерный СА 1500

6

Зажим анкерный РА 25×100

7

Зажим прокалывающий Р2×95

8

Зажим ответвительный SLIP 22.12

9

Зажим плашечный ПС-1-1

10

Ремешок кабельный CSB или CSL 260

2. Абонентское ответвление от поворотной (анкерной) опоры


по схеме

Наименование

1

Проводник заземляющий ЗП 6

2

Лента из нержавеющей стали Л-207

3

Скрепа для крепления ленты А 200

4

Кронштейн анкерный СА 1500

5

Зажим анкерный РА 1500 (для сечений нулевой жилы 50-70), РА 1000 (для сечений несущей жилы 25-35), РА 95-2000 (для сечений нулевой жилы 70-95)

6

Зажим анкерный РА 25×100

7

Зажим прокалывающий Р2×95

8

Зажим ответвительный SLIP 22.12

9

Зажим плашечный ПС-1-1

10

Ремешок кабельный CSB или CSL 260

3. Абонентское и анкерное ответвление от промежуточной опоры


по схеме

Наименование

1

Проводник заземляющий ЗП 6

2

Лента из нержавеющей стали Л-207

3

Скрепа для крепления ленты А 200

4

Комплект промежуточного крепления ES 1500

5

Кронштейн анкерный СА 1500

6

Зажим анкерный РА 1500 (для сечений нулевой жилы 50-70), РА 1000 (для сечений несущей жилы 25-35), РА 95-2000 (для сечений нулевой жилы 70-95)

7

Зажим анкерный РА 25×100

8

Зажим прокалывающий Р2×95

9

Зажим ответвительный SLIP 22.12

10

Зажим плашечный ПС-1-1

11

Ремешок кабельный CSB или CSL 260

Примечание.

Зажим прокалывающий Р3×95 (для магистральных проводов) количество определяется от числа подключаемых проводов.

4. Угловая анкерная опора


по схеме

Наименование

1

Проводник заземляющий ЗП 6

2

Лента из нержавеющей стали Л 207

3

Скрепа для крепления ленты А 200

4

Кронштейн анкерный СА 1500

5

Зажим анкерный РА 1500 (для сечений нулевой жилы 50-70), РА 1000 (для сечений несущей жилы 25-35), РА 95-2000 (для сечений нулевой жилы 70-95)

6

Зажим ответвительный SLIP 22.12

7

Зажим плашечный ПС-1-1

8

Ремешок кабельный CSB или CSL 260

5. Промежуточная анкерная опора


по схеме

Наименование

1

Проводник заземляющий ЗП 6

2

Лента из нержавеющей стали Л 207

3

Скрепа для крепления ленты А 200

4

Кронштейн анкерный СА 1500

5

Зажим анкерный РА 1500 (для сечений нулевой жилы 50-70), РА 1000 (для сечений несущей жилы 25-35), РА 95-2000 (для сечений нулевой жилы 70-95)

6

Зажим ответвительный SLIP 22.12

7

Зажим плашечный ПС-1-1

8

Ремешок кабельный CSB или CSL 260

6. Подключение светильника


по схеме

Наименование

1

Зажим ответвительный прокалывающий ЕР 95-13

2

Комплект промежуточного крепления ES 1500

3

Лента из нержавеющей стали Л 207

4

Скрепа для крепления ленты А 200

5

Светильник

7. Концевая опора и установка кабельной муфты

Концевое крепление

Установка кабельной муфты


по схеме

Наименование

1

Проводник заземляющий ЗП 6

2

Лента из нержавеющей стали Л 207

3

Скрепа для крепления ленты А 200

4

Кронштейн анкерный СА 1500

5

Зажим анкерный РА 1500 (для сечений нулевой жилы 50-70), РА 1000 (для сечений несущей жилы 25-35), РА 95-2000 (для сечений нулевой жилы 70-95)

6

Колпачок герметический СЕСТ 16-150

7

Соединительная муфта СИП-Кабель

8

Зажим ответвительный SLIP 22.12

9

Зажим плашечный ПС-1-1

10,11

Ремешок кабельный CSB или CSL 260

12

Арматура класса A-I d = 6 мм

8. Ответвление СИП от ВЛ 0,38 кВ с неизолированными проводами


по схеме

Наименование

1

Проводник заземляющий ЗП 6

2

Лента из нержавеющей стали Л 207

3

Скрепа для крепления ленты А 200

4

Кронштейн анкерный СА 1500

5

Бандаж дистанционный SO 79.1

6

Зажим анкерный РА 1500 (для сечений нулевой жилы 50-70), РА 1000 (для сечений несущей жилы 25-35), РА 95-2000 (для сечений нулевой жилы 70-95)

7

Зажим ответвительный SLIP 22.12

8

Зажим плашечный ПС-1-1

9

Ремешок кабельный CSB или CSL 260

9. Установка переносного заземления на концевой опоре


по схеме

Наименование

1

Лента из нержавеющей стали Л 207

2

Скрепа для крепления ленты А 200

3

Кронштейн анкерный С А 1500

4

Бандаж дистанционный SO 79.1

5

Зажим анкерный РА 1500 (для сечений нулевой жилы 50-70), РА 1000 (для сечений несущей жилы 25-35), РА 95-2000 (для сечений нулевой жилы 70-95)

6

Колпачок герметический СЕСТ 16-150

7

Зажим соединительный для закорачивания и заземления СМСС

8

Устройство для закорачивания M6D

9

Устройство заземления

10

Зажим плашечный ПС-1-1

11

Ремешок кабельный CSB или CSL 260

12

Арматура класса A-I d = 6 мм

10. Прокладка проводов СИП по стенам зданий


по схеме

Наименование

1

Кронштейн анкерный СА 1500

2

Зажим анкерный РА 1500 (для сечений нулевой жилы 50-70), РА 1000 (для сечений несущей жилы 25-35), РА 95-2000 (для сечений нулевой жилы 70-95)

3

Крепление фасадное BRPF 70-150-IF или BRPF 70-150-6F

4

Ремешок кабельный CSB или CSL 260

11. Установка предохранителя на ответвлении к вводам


по схеме

Наименование

1

Проводник заземляющий ЗП 6

2

Лента из нержавеющей стали Л 207

3

Скрепа для крепления ленты А 200

4

Комплект промежуточного крепления ES 1500

5

Кронштейн анкерный СА 1500

6

Зажим анкерный РА 25×100

7

Зажим прокалывающий Р2×95

8

Предохранитель

9

Зажим ответвительный SLIP 22.12

10

Зажим плашечный ПС-1-1

11

Ремешок кабельный CSB или CSL 260

12. Ввод в здание


по схеме

Наименование

1

Кронштейн анкерный СА 1500

2

Зажим анкерный РА 1500 (для сечений нулевой жилы 50-70), РА 1000 (для сечений несущей жилы 25-35), РА 95-2000 (для сечений нулевой жилы 70-95), РА 25×100 (для 2×16-4×16)

3

Наконечник изолированный CPTAU 70

4

Ремешок кабельный CSB или CSL 260

13. Соединение (сращивание) СИП в пролете


по схеме

Наименование

1

Гильза соединительная MJPT 25-150

2

Гильза соединительная MJPB 16-25 (для нулевой жилы)

3

Гильза соединительная MJPB 16-25 (для жилы освещения)

4

Ремешок кабельный CSB или CSL 260

X. Типовые узлы для ВЛИ
с самонесущими изолированными защищенными
проводами (СИП-3) напряжением 6-20 кВ

№ узла

Номер позиции

Название узла





Линейная арматура и металлоконструкции для подвески проводов на конструкциях одноцепной железобетонной опоры:

1

08-02-377-02

промежуточной

2

08-02-377-03

анкерной

3

08-02-377-04

концевой

4

08-02-377-05

угловой промежуточной

5

08-02-377-06

угловой анкерной

6

08-02-377-07

ответвительной анкерной





Линейная арматура и металлоконструкции для подвески проводов на конструкциях двухцепной железобетонной опоры:

7

08-02-377-09

промежуточной

8

08-02-377-10

угловой промежуточной

9

08-02-377-11

анкерной

10

08-02-377-12

угловой анкерной

11

08-02-377-13

ответвительной

Узел 1. Схема расположения промежуточной опоры

Примечание. (Относится ко всем схемам расположения опор).

На схеме расположения опоры и установки стойки приводятся буквенные обозначения размеров опор и расстояний по установки стоек от подстанции и трассы. Размеры определяются по типам опор и марок стоек.

Линейная арматура и металлоконструкции для подвески проводов на конструкциях одноцепной железобетонной промежуточной опоры (08-02-377-02)


по схеме

Наименование

1

Оголовок Ors54 (Ors55)

2

Зажим плашечный SL 37.2 (HEL-3590)

3

Кожух защитный SP 15

4

Изолятор штыревой SD I37

5

Вязка спиральная SO 115

6

Разрядник длинно-искровой SDI 97

Узел 2. Схема расположения анкерной опоры

Линейная арматура и металлоконструкции для подвески проводов на конструкциях одноцепной железобетонной анкерной опоры (08-02-377-03)


по схеме

Наименование

1

Траверса ТМ73

2

Траверса TMs60 (TMs60a)

3

Накладка ОГ52

4

Хомут Х51 (X1)

5

Крепление подкоса У52 (У1)

6

Проводник заземляющий ЗП21

7

Зажим плашечный SL 37.2 (HEL-3590)

8

Кожух защитный SP 15

9

Изолятор штыревой SDI 37

10

Вязка спиральная SO 115

11

Скоба СК7

12

Изолятор натяжной SD 90.150

13

Зажим натяжной SO 235, SO 236

14

Зажим прокалывающий SL 25.2

15

Кожух защитный SP 16

16

Разрядник длинно-искровой SDI 97

Узел 3. Схема расположения концевой опоры

Линейная арматура и металлоконструкции для подвески проводов на конструкциях одноцепной железобетонной концевой опоры (08-02-377-04)


по схеме

Наименование

1

Траверса ТМ73

2

Траверса TMs60 (TMs60a)

3

Накладка ОГ52

4

Хомут Х51 (X1)

5

Крепление подкоса У52 (У1)

6

Проводник заземляющий ЗП21

7

Зажим шишечный SL 37.2 (HEL-3590)

8

Кожух защитный SP 15

9

Изолятор штыревой SDI 37

10

Вязка спиральная SO 115

11

Скоба СК7

12

Изолятор натяжной SD 90.150

13

Зажим натяжной SO 235, SO 236

14

Зажим прокалывающий SL 25.2

15

Кожух защитный SP 16

16

Разрядник длинно-искровой SDI 97

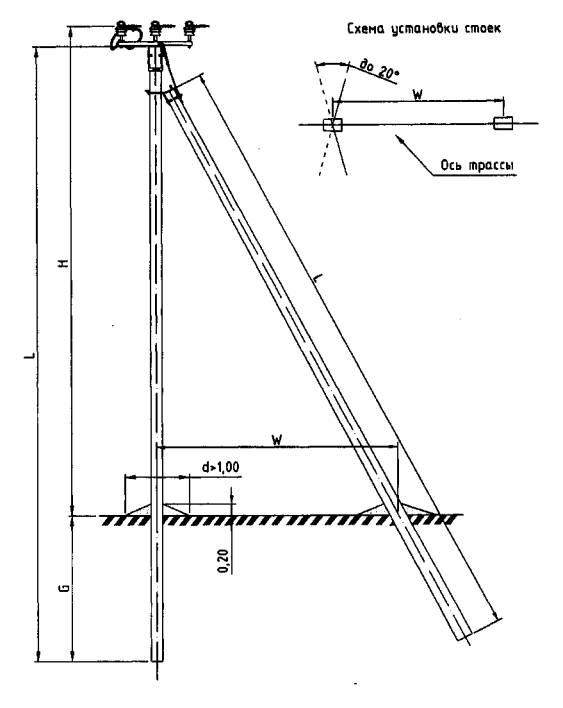

Узел 4. Схема расположения угловой промежуточной опоры

Линейная арматура и металлоконструкции для подвески проводов на конструкциях одноцепной железобетонной угловой промежуточной опоры (08-02-377-05)


по схеме

Наименование

1

Оголовок ОГs58 (Ors59)

2

Крепление подкоса У52 (У 1)

3

Проводник заземляющий ЗП21

4

Зажим плашечный SL 37.2 (HEL-3590)

5

Кожух защитный SP 15

6

Изолятор штыревой SDI 37, SDI 96

7

Вязка спиральная SO 115

8

Разрядник длинно-искровой SDI 97

Узел 5. Схема расположения угловой анкерной опоры

Линейная арматура и металлоконструкции для подвески проводов на конструкциях одноцепной железобетонной угловой анкерной опоры (08-02-377-06)


по схеме

Наименование

1

Траверса ТМ73

2

Траверса TMs60 (TMs60a)

3

Накладка ОГ52

4

Хомут Х51 (X1)

5

Крепление подкоса У52 (У1)

6

Крепление изолятора KиsI

7

Проводник заземляющий ЗП21

8

Зажим плашечный SL 37.2 (HEL-3590)

9

Кожух защитный SP 15

10

Изолятор штыревой SDI 37, SDI 96

11

Вязка спиральная SO 115

12

Скоба СК7

13

Изолятор натяжной SD 90.150

14

Зажим натяжной SO 235, SO 236

15

Зажим прокалывающий SL 25.2

16

Кожух защитный SP 16

17

Разрядник длинно-искровой SDI 97

Узел 6. Схема расположения ответвительной анкерной опоры

Линейная арматура и металлоконструкции для подвески проводов на конструкциях одноцепной железобетонной ответвительной анкерной опоры (08-02-377-07)


по схеме

Наименование

1

Траверса ТМ73

2

Траверса TMs60 (TMs60a)

3

Хомут Х51 (X1)

4

Оголовок Ors54 (ОГs55)

5

Крепление подкоса У52 (У1)

6

Проводник заземляющий ЗП21

7

Зажим плашечный SL 37.2 (HEL-3590)

8

Кожух защитный SP 15

9

Изолятор штыревой SDI 37, SDI 96

10

Вязка спиральная SO 115

11

Скоба СК7

12

Изолятор натяжной SD 90.150

13

Зажим натяжной SO 235, SO 236

14

Зажим прокалывающий SL 25.2

15

Кожух защитный SP 16

16

Разрядник длинно-искровой SDI 97

Узел 7. Схема расположения промежуточной опоры

Линейная арматура и металлоконструкции для подвески проводов на конструкциях двухцепной железобетонной промежуточной опоры (08-02-377-09)


по схеме

Наименование

1

Траверса TMs68

2

Хомут Х51

3

Проводник заземляющий ЗП64

4

Зажим плашечный SL 37.2 (HEL-3590)

5

Кожух защитный SP 15

6

Изолятор штыревой SDI 37

7

Вязка спиральная SO 115

8

Разрядник длинно-искровой SDI 97

Узел 8. Схема расположения угловой промежуточной опоры

Линейная арматура и металлоконструкции для подвески проводов на конструкциях двухцепной железобетонной угловой промежуточной опоры (08-02-377-10)


по схеме

Наименование

1

Траверса TMs93

2

Траверса TMs94

3

Хомут Х51

4

Упор УП 50

5

Крепление подкоса У52

6

Проводник заземляющий ЗП69

7

Проводник заземляющий ЗП21

8

Зажим плашечный SL 37.2 (HEL-3590)

9

Кожух защитный SP 15

10

Изолятор штыревой SDI 37

11

Вязка спиральная SO 115

12

Разрядник длинно-искровой SDI 97

Узел 9. Схема расположения анкерной опоры

Линейная арматура и металлоконструкции для подвески проводов на конструкциях двухцепной железобетонной анкерной опоры (08-02-377-11)


по схеме

Наименование

1

Траверса TMs72a

2

Хомут Х51

3

Крепление подкоса У52

4

Проводник заземляющий ЗП69

5

Проводник заземляющий ЗП21

6

Зажим плашечный SL 37.2 (HEL-3590)

7

Кожух защитный SP 15

8

Скоба СК7

9

Изолятор натяжной SD 90.150

10

Зажим натяжной SO 235, SO 236

11

Зажим прокалывающий SL 25.2

12

Кожух защитный SP 16

13

Разрядник длинно-искровой SDI 97

Узел 10. Схема расположения угловой анкерной опоры

Линейная арматура и металлоконструкции для подвески проводов на конструкциях двухцепной железобетонной угловой анкерной опоры (08-02-377-12)


по схеме

Наименование

1

Траверса TMs72a

2

Крепление подкоса У52

3

Крепление изолятора KиsI

4

Проводник заземляющий ЗП64

5

Проводник заземляющий ЗП21

6

Зажим плашечный SL 37.2 (HEL-3590)

7

Кожух защитный SP 15

8

Изолятор штыревой SD I37

9

Вязка спиральная SO 115

10

Скоба СК7

11

Изолятор натяжной SD 90.150

12

Зажим натяжной SO 235, SO 236

13

Зажим прокалывающий SL 25.2

14

Кожух защитный SP 16

15

Разрядник длинно-искровой SDI 97

Узел 11. Схема расположения ответвительной опоры

Линейная арматура и металлоконструкции для подвески проводов на конструкциях двухцепной железобетонной ответвительной опоры (08-02-377-13)


по схеме

Наименование

1

Траверса TMs72a

2

Хомут Х51

3

Крепление подкоса У52

4

Крепление изолятора KhsI

5

Проводник заземляющий ЗП64а

6

Проводник заземляющий ЗП21

7

Зажим плашечный SL 37.2 (HEL-3590)

8

Кожух защитный SP 15

9

Изолятор штыревой SDI 37

10

Вязка спиральная SO 115

11

Скоба СК7

12

Изолятор натяжной SD 90.150

13

Зажим натяжной SO 235, SO 236

14

Зажим прокалывающий SL 25.2

15

Кожух защитный SP 16

16

Разрядник длинно-искровой SDI 97







© Информационно-справочная онлайн система "Технорма.RU" , 2010.
Бесплатный круглосуточный доступ к любым документам системы.

При полном или частичном использовании любой информации активная гиперссылка на Tehnorma.RU обязательна.


Внимание! Все документы, размещенные на этом сайте, не являются их официальным изданием.

Яндекс цитирования
