ОБЩАЯ ЧАСТЬ

1. Сборник К-3-34 состоит из шести технологических карт на установку промежуточных опор на оттяжках типа ПП 750, ПН 750-1 и анкерно-угловых опор типа УС 750 (повышенных и нормальных)/

Конструкции опор принимаются по типовому проекту института " Энергосетьпроект".

Общие виды опор приведены на рис. 1-1; 2-1; 3-1; 3-2; 4-1; 4-2; 5-1 - 5-2; 6-1; 6-2.

2. Технологические карты служат руководством при сооружении линий электропередачи, а также пособием при проектировании производства работ.

3. Технологические карты предусматривают установку промежуточных и анкерно-угловых (нормальных и повышенных) опор методом поворота с помощью падающей стрелы.

4. До начала установки опор должны быть выполнены следующие подготовительные работы, не учитываемые данными картами

4.1. Закончена сборка опоры согласно типовым технологическим картам сборника К-2-30.

4.2. Намечены маршруты перемещения тягового и тормозного, механизмов с планировкой грунта в необходимых случаях.

4.3. С площадки, необходимой для производства работ, должны быть удалены крупные камни, пни и другие предметы, которые могут затруднять процесс установки.

5. Перед началом подъема опоры необходимо железобетонные подножники раскрепить от сдвига согласно рис. 0-1; 0-2; 0-3; 0-4.

6. Картами предусмотрен монтаж опор при поточном строительстве ВЛ специализированными звеньями комплексной бригады.

Количество звеньев определяется в зависимости от трудоемкости сооружения ВЛ и сроков строительства.

7. Технологические карты составлены исходя из односменной работы (продолжительность смены - 8,2 часа), на равнинной местности, в летний период, трактора стоят на твердом сухом грунте.

При привязке карт к конкретному объекту необходимо в зависимости от условий строительства ВЛ уточнить отдельные технологические операции, объем работ, трудозатраты и нормы расхода эксплуатационных материалов.

8. При монтаже опор должны строго соблюдаться правила техники безопасности, приведенные в следующих нормативных материалах:

СНиП III-4-80 Правила производства и приемки работ. Техника безопасности в строительстве.

ССБТ Государственные стандарты. Система стандартов безопасности труда.

Правила техники безопасности при строительстве воздушных линий электропередачи. Минэнерго СССР 1972 г.

Правила устройства и безопасной эксплуатации грузоподъемных кранов. Госгортехнадзор СССР 1976г.

9. При производстве работ следует выполнять требования по технике безопасности, изложенные в настоящих технологических картах. Особое внимание следует обратить на следующее:

9.1. Запрещается подъем опоры на фундамент, не засыпанный полностью грунтом и не раскрепленный от сдвига.

9.2. Опорные части монтажной А-образной стрелы должны быть установлены в приямки глубиной 30 см.

9.3.В начале установки опоры проверить правильность крепления такелажа, приподнять опору на 0,3 м и при обнаружении дефектов отпустить ее для их устранения.

9.4. Влезать на опору для снятия такелажа до полного ее закрепления запрещается.

10. Специальные требования техники безопасности связанные с особыми условиями производства работ (работа в зоне влияния действующих ВЛ, сложный рельеф местности, стесненные условия, прохождение ВЛ в районе подземных коммуникаций и т.д.) должны быть оговорены в ШР при привязке технологических карт к конкретному объекту.

Сводная ведомость трудозатрат на установку опор ВЛ 750 кВ

Наименование работ

Состав звена

Механизмы

Трудозатраты, чел. дн.

Продолжительность смен

ПП 750

ПН 750-1

УС 750-1

УС 750-1+5

УС 750-1+10

УС 750-1+15

Установка опор

Электролинейщик 6р-1

5р-1

4р-1

3р-2

2р-2

Маш. Крана

6р-1

Маш. трактора

5р-2

Трактор T-130

Кран ТК-53

9,52

0,95

-

60,3

6

86,5

26,15

97,0

9,7

133,7

13.37



Электролинейщик 6р-1

5р-1

4р-1

3р-2

2р-2

Маш. Крана

6р-1

Маш. трактора

5р-3

Трактор T-130

Кран ТК-53

-

11,26

1,02

-

-

-

-

Рис. 0-1 Узел раскрепления фундамента от сдвига при установке опор типа ПП 750

Рис. 0-2 Узел раскрепления Фундамента от сдвига при установке опор типа ПН-750.

Рис. 0-3 Узел раскрепления фундамента от сдвига при установке опор типа УС 750

1 - шарнир; 2 - марка р-1; 3 - распорка Ø 200; 4 - клин; 5 - подножник; 6 - распорка монтажная на подставках Н2 и Н3.

1. Марка Р-1 предназначена для работы в районах с расчетной температурой до - 40ºС.

2. Сварка производиться по ГОСТ 5264-80, электродами Э42 по ГОСТ 9467-75. Высота сварного шва принимается по наименьшей толщине свариваемых элементов.

3. Материал - сталь листовая в ст 3 по ГОСТ 14637-79, труба А10 по ГОСТ 8731-74

Спецификация металла на одну отправочную марку

Марка

№ поз.

Профиль

Длина в мм

Кол-во шт

Масса, кг

Примечание

Т

Н

Поз.

Всех

Марки

Р-1

1

Труба 219×9

400

1

-

18,5

18,5

28,0

ГОСТ 8732-78

2

-10×240

240

1

-

4,0

4,0

ГОСТ 19903-74

3

-10×140

220

2

-

1,7

3,4

ГОСТ 19903-74

4

-6×90

140

2

-

0,5

1,0

ГОСТ 19903-74

5

Болт М20×75,46

-

2

-

0,25

0,5

ГОСТ 7798-70*

6

Гайка М20,5

-

2

-

0,06

0,12

ГОСТ 5915-70*

7

Шайба 20,01

-

2

-

0,002

0,004

ГОСТ 11371-78

Наплавленный металл

0,4



Рис. 0-4 Марка Р-1

Типовая технологическая карга Вл 750 кВ
Установка промежуточных опор ПП 750
K-3-34-1

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1. Технологическая карта разработана на установку промежуточной опоры на оттяжках ПП 750-5 и может быть распространена на установку опор ПП 750-1 и ПП 750-3 рис. 1-1

1.2. В состав работ, рассматриваемых картой, входят:

1.2.1. Установка опори на монтажные шарниры.

1.2.2. Постановка временных связей.

1.2.3. Установка монтажной стрелы и сборка такелажной схемы.

1.2.4. Подъем опоры в проектное положение.

1.2.5. Закрепление нижних концов оттяжек.

1.2.6. Опускание стрелы.

1.2.7. Выверка установленной опоры.

1.2.8. Демонтаж такелажа.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. До установки опоры должны быть закончены работа, перечисленные в пунктах 4, 5 общей части.

2.2. Работы по установке опоры производятся двумя тракторами T-130 с лебедками и тракторным краном ТК-53 при помощи А-образной стрелы высотой 22 м г.п. 30 т.е.

2.3. Технологическая последовательность производства работ;

2.3.1. Установить на подножниках монтажные шарниры.

2.3.2. При помощи крана ТК-53 последовательно завести пяты обеих стоек опор в монтажные шарниры и закрепить.

2.3.3. Смонтировать временные связи согласно рис. 1-2 и 1-3.

2.3.4. Закрепить нижние концы задних (по ходу подъема опоры) оттяжек.

Клиновые зажимы должны занимать верхнее положение так, чтобы можно было навернуть две гайки.

2.3.5. Выложить А-образную стрелу и закрепить на ее вершине такелажные канаты согласно рис. 1-4.

2.3.6. Установить стрелу в исходное рабочее положение путем подъема ее краном на 11 м с последующим дотягиванием трактором рис. 1-5.

2.3.7. Присоединись к опоре канаты: от стрелы (вожжи), тормозной и для опускания стрелы согласно рис. 1-6; 1-7; 1-8.

2.3.8. Выбирая канат тягового полиспаста тракторной лебедкой выполнить подъем опоры согласно рис .1-9.

2.3.9. Подтянуть и запасовать в клиновые зажимы нижние концы передних по ходу подъема оттяжек при помощи полиспаста, выбираемо го вручную или механизмом рис. 1-10.

2.3.10. Довести натяжение оттяжек до проектных усилий путем навинчивания гаек на анкерные болты с контролем при помощи накладного измерителя тяжений ПГ-5М.

2.3.11. Опустить стрелу на землю, используя тормозной трактор.

2.3.12. Демонтировать такелаж и монтажные шарниры снять внутренние монтажные связи.

2.3.13. Произвести выверку установленной опоры, согласно допускам приведенным на рис. 1-11. Отклонение стойки от проектного положения устраняется затягиванием гаек на анкерных болтах.

2.4. Механизмы, приспособления и материалы для установки опоры приведены в п. 4 и на рис. 1-12.

2.5. Работы по установке выполняются звеном рабочих в составе:

Профессия

Разряд

К-во

Человек

Электролинейщик

6



1

«

5



1

«

4



1

«

3



2

«

2



2

Машинист крана

6



1

Машинист трактора

5



2

Всего



10

2.6. Калькуляция трудовых затрат

Обоснование

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения чел.час.

Затраты труда на весь объем чел.-час

Сборник Т-32 § 20 таблица пункт "а" К=1,1 на утяжеление опоры

Установка опоры ПП 750-5 с помощью монтажной стрелы

опора

1

78,1

78,1

Всего:

в том числе машинисты



78,1

23,1

3 .ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА УСТАНОВКУ ОДНОЙ ОПОРЫ



Наименование

Единица измерения

Тип опоры ПП 750-5

1.

Трудоемкость,

Чел.-дн

9,52

2.

Работа механизмов

маш.-см.

2,8

3.

Численность эвена

чел.

10

4.

Продолжительность установки опоры

смен

0,95

5.

Производительность звена за смену,

опор

1,1

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в основных механизмах, оборудовании, инструменте, инвентаре и приспособлениях.

поз

Наименование

Тип Марка ГОСТ

Кол-во шт.

Техническая характеристика

I.

Трактор

Гусеничный T-130

2

с лебедкой ЛН-8

2.

Кран тракторный

ТК-53

1



3.

Стрела монтажная

А-образная чер. 564.00.00.000

1

Н=22м

Q =30 т.е.

4.

Блок монтажный

3-х ролик МН ГОСТ 2781-61

2

Q = 20 т.с.

5.

Блок полиспастный

3-х ролик Дмитров. 3М3

2

Q=3 т.с.

6.

Блок такелажный

3-х ролик MIP-8

1

СКТБ ЭСИ

7.

Звено

ПТР-21

2



8.

Трос из каната Ø = 19,5 м l = 67,5 м

19,5-Г-1-Н-160 ГОСТ 3079-80

2

Смотри таблицу тросов и стропов рис.1-12

9.

Строп универсальный из каната Ø = 19,5 l = 103 м

ГОСТ 3079-80

1

Смотри таблицу тросов и стропов рис.1-12

10.

Канат для тягового полиспаста Ø = 19,5 l = 346 м

ГОСТ 3079-80

1

Смотри таблицу тросов и стропов рис.1-12

11

Строп универсальный из каната Ø = 19,5 l = 21 м

ГОСТ 3079-80

2

Смотри таблицу тросов и стропов рис.1-12

12

Трос из каната Ø = 19,5 l = 10 м

ГОСТ 3079-80

1

Смотри таблицу тросов и стропов рис.1-12

13

Трос из каната Ø = 15,5 l = 82 м

15,5-Г-1-Н-160 ГОСТ 3079-80

1

Смотри таблицу тросов и стропов рис.1-12

14

Трос из каната Ø = 15,5 l = 39,3 м

15,5-Г-1-Н-160 ГОСТ 3079-80

3

Смотри таблицу тросов и стропов рис.1-12

15

Трос из каната Ø = 15,5 l = 5,6 м

15,5-Г-1-Н-160 ГОСТ 3079-80

4

Смотри таблицу тросов и стропов рис.1-12

16

Канат для полиспаста Ø = 6,4 l = 35 м

6,4-Г-1-Н-160 ГОСТ 3079-80

1

Смотри таблицу тросов и стропов рис.1-12

17

Строп универсальный из каната Ø = 6,4 l = 6400 м

6,4-Г-1-Н-160 ГОСТ 3079-80

1

Смотри таблицу тросов и стропов рис.1-12

18

Канат Ø = 22,5 l = 1,5 м

22,5-Г-1-Н-160 ГОСТ 3079-80

1

Смотри таблицу тросов и стропов рис.1-10

19.

Скоба

СК-25 ГОСТ 2724-78

1

Смотри таблицу тросов и стропов рис.1-10

20.

Скоба

CK-21

1



21.

Скоба

CK-16

21



22

Скоба

C-1

4

см. рис.1-8

23.

Коуш

63 ГОСТ 2224-72

1



24.

Коуш

45

17



25.

Зажим

22 ОСТ 24.090 51-79

36



26.

Зажим

8

3



27.

Подкладка инвентарная под строп

Тип 1 чер.556.17.00.00.00

10



28.

Брус 293×250

ГОСТ 24454-80

1,4м3

Пиломатериал хвойных пород

29.

Лес круглый Ø 150

ГОСТ 9463-72

0,3 м3

Лесоматериал хвойных  пород

30.

Узел типа КГ (входит в комплект опоры)

КГ-16

1



31.

Шарнир

По типу черт. ОЭС ОМ-1999896

2



В перечень не включен бригадный инвентарь, предусмотренный табелем средств малой механизации.

4.2. Потребность в эксплуатационных материалах

Наименование

Единица намерения

Норма на один час работы

Количество на одну опору ПП 750-3

Дизельное топливо







Трактор Т-130

кг

8

123,2

Кран тракторный ТК-53



6,2

47,74

Всего:



170,94

Дизельная смазка







Трактор Т-130



0,4

6,16

Края тракторный ТК-53



0,25

1,93

Всего:



8,09

Характеристика

Тип опоры

ПП 750-1

ПП 750-3

ПП 750-5

Масса опоры, т

11,5

11,9

13,1

В том числе:







оттяжек

0,5

0,5

0,8

метизов

0,9

0,9

0,9

Рис. 1-1 Промежуточные портальные опоры на оттяжках типа ПП 750 (проект ОДП ЭСП 10222 тм-т4-1; 10224 тм-т4-3; 10224 тм-т4-5)

Рис. 1-2 Узел крепления временных связей на опоре

1 - скоба СК-16; 2 - Коуш 45; 3 - Трос для временных связей Ø = 15,5 l = 40,3 м

Рис. 1-3 Узе крепления временных связей на опоре

1 - скоба СК-16; 2 - Коуш 45;3 - Звено ПТР-21; 4 - Трос для временных связей Ø = 15,5 l = 40,3 м

Pиc. 1-4. Узел крепления тросов к  стреле

1 - Трос от опоры к стреле; 2 - Строп универсальный от стрелы к тяговому полиспасту; 3 - трос для подъема и опускания стрелы; 4 - скоба СК-21; 5 - Скоба СК-25.

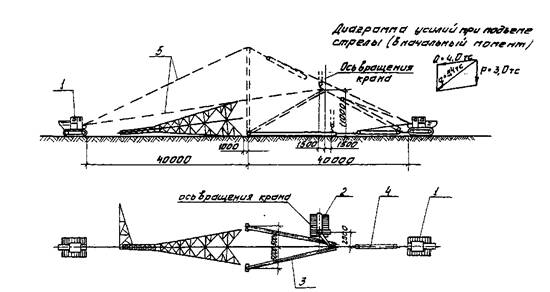

Рис. 1-5 Схема подъема падающей стрелы Н = 22 м

1 - Трактор Т-130 с лебедкой; 2 - Кран ТК-53; 3 - Стрела А-образная Н = 22 м; 4 - Трос подъема и опускания стрелы Ø 19,5 l = 125 м

Рис. 1-6 Узел крепления тросов к опоре типа ПП 750

1 - трос Ø 19,5 l = 67,4 м (вожжи); 2 - трос Ø 15, 5 l = 40,3 м (от опоры к тормозному тросу); 3 - трос Ø 15,5 l = 5,6 м (от опоры к вожжам); 4 - скоба СК-16; 5 - скоба С-1; 6 - зажим 22; 7 - подкладка П-1; 8 - бревно.

Узел соединения тормозного троса

1 - трос тормозной Ø 15,5 l = 82м; 2 - трос от опоры к тормозному тросу Ø 15,5 l = 40,3 м; 3 - скоба; 4 - коуш 45.

Узел подвески троса для подъема и опускания стрелы на опоре

1 - блок такелажный М1Р-8; 2 - узел типа КГ; 3 - трос для подъема и опускания стремы Ø 19,5 l = 125 м.

Рис. 1-7

Спецификация металла на одну отправочную марку

Марка

№ поз.

Профиль

Длина в мм

Кол-во шт

Масса, кг

Примечание

Т

Н

Поз.

Всех

Марки

С-1

1

-6×220

420

2

-

3,5

7,0

8,5

ГОСТ 19903-74*

2

-6×60

60

2

-

0,1

0,2

ГОСТ 19903-74*

3

Труба 73×6

65

2

-

0,6

1,2

ГОСТ 8732-78



Наплавленный металл

0,1



1. Сварка производится по ГОСТ 5264-69 электродами Э-42 по ГОСТ 9467-75, Высота сварного шва h=5 мм.

2. Материал - сталь листовая 8Ст3пс5 ГОСТ 14637-79*, труба 10 по ГОСТ 8731-74

Рис. 1-8 Скоба С-1

Таблица усилий

Условное обозначение

Наименование

Усилие т.с.

В начале подъема

при подъеме на 30º

на высоте

Р

Масса опоры т

13,1

Т

Усилие от опоры к стреле

16,2

16,2

13

Q

Усилие от стрелы к тяговому трактору

15,6

15

13

S

Сжимающее усилие в стреле

14,8

6,4

-

M

Горизонтальная составляющая на шарнир

12,6

16

12,4

K

Усилие на шарнир

13

20

21

N

Усилие в тормозном тросе

1

Рис. 1-9 Схема установки опор типа ПП 750-5

1 - трактор Т-130 с лебедкой; 2 - кран ТК-53; 3 - стрела А-образная Н = 22 м; 4 - блок монтажный 3-х роликовый Q = 20 т.с.; 5 - трос от стрелы к стропе Ø 19,5 l = 67,5 м; 6 - строп от стрелы к тяговому полиспасту Ø 19,5 l = 103 м; 7 - Канат для тягового полиспаста Ø 19,5 l = 346 м; 8 - строп от полиспаста к трактору Ø 19,5 l = 21 м; 9 - тормозной трос Ø 15,5 l = 82 м; 10 - трос от опоры к тормозному тросу Ø 15,5 l = 40,3 м; 11 - трос для временных связей Ø 15,5 l = 40,3 м; 12 - трос от опоры к вожжам Ø 15,5 l = 5,6 м

Рис. 1-10 Узел крепления полиспаста для подтягивания оттяжек

1 - универсальный строп Ø 6,4 l = 3 м ; 2 - канат а) для ПП 750 Ø 22,5 l = 1,5м; б) для ПН 750-1 Ø 15,5 l = 1,5; 3 - канат Ø 6,4 l = 35 м; 4 - зажим а) для ПП 750; б) для ПН 750=16; 5 - блок 3-х роликовый.

Рис. 1-11 Допускаемые отклонения при установке опор типа ПП-750

№ поз.

Схема троса или стропа

Диаметр каната и длина заготовки

Назначение

8

Ø 19,5

l = 67,5 м

Трос от стрелы к опоре (вожжи)

12

Ø 19,5

l = 125 м

Трос для подъема и опускания стрелы

9

Ø 19,5

l = 103 м

Строп универсальный от стрелы к тяговому полиспасту

10

Ø 19,5

l = 346 м

Канат для полиспаста

11

17

Ø 19,5

l = 21 м

Строп универсальный от полиспаста к трактору

Ø 6,4

l = 6,4 м

Строп универсальный для подтягивания оттяжек

13

Ø 15,5

l = 82 м

Тормозной трос

14

Ø 15,5

l = 40,3 м

Трос от опоры к тормозному тросу, трос для временных связей

15

Ø 15,5

l = 5,6 м

Трос от опоры к вожжам

16

Ø 6,4

l = 35 м

Канат для полиспаста

Рис. 1-12 Таблица тросов и стропов для монтажа опор типа ПП 750 (номера позиций соответствуют ведомости п. 4.1)

Типовая технологическая карта ВЛ 750 кВ
Установка промежуточной опоры ПН 750-1
К-3-34-2

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта разработай на установку промежуточной опоры на оттяжках ПН 750-1 (рис .2-1)

1.2. В состав работ рассматриваемых картой входят:

1.2.1. Установка монтажной стрелы и сборка такелажной схемы.

1.2.2. Подъем опоры в проектное положение.

1.2.3. Закрепление нижних концов оттяжек

1.2.4. Опускание стрелы.

1.2.5. Выверка установленной опоры.

1.2.6. Демонтаж такелажа.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. До установки опоры должны быть закончены работы» перечисленные в пунктах 4, 5 общей части.

2.2. Работа по установке опоры производится тремя тракторами Т-130 с лебедками и тракторным краном ТК-53 при помощи А-образной стрелы высотой 22 м г.п. 30 т. с.

2.3. Технологическая последовательность производства работ:

2.3.1. Закрепить нижние концы задних (по ходу подъема опоры) оттяжек. Клиновые зажимы должны занимать верхнее положение так, чтобы можно было навернуть гайки.

2.3.2. Выложить А-образную стрелу и закрепить на ее вершине такелажные канаты согласно рис .1-4.

2.3.3. Установить стрелу в исходное рабочее положение путем подъема ее краном на 11 м. с последующим дотягиванием трактором рис. 2-3.

2.3.4. Присоединить к опоре канаты: от стрелы (вожжи), тормозной и для опускания стрелы согласно рис .2-2, 1-7, 1-8.

2.3.5. Выбирая канат тягового полиспаста тракторной лебедкой, выполнить подъем опоры согласно рис. 2-4,

2.3.6. Подтянуть и запасовать в клиновые зажимы нижние концы передних (по ходу подъема) оттяжек при помощи полиспаста, выбираемого вручную или механизмом рис. 1-10.

2.3.7. Довести натяжение оттяжек до проектных усилий путем навинчивания гаек на анкерные болты с контролем при помощи накладного измерителя тяжений ПТ-5М.

2.3.8. Опустить стрелу на землю, используя тормозной трактор.

2.3.9. Демонтировать такелаж,

2.4. Допуски на выверку установленной опоры принимать по рис. 2-5.

2.5. Механизм приспособления и материалы идя установки опоры приведены в п.4 и на рис. 2-6.

2.6. Работы по установке опоры выполняется звеном рабочих в составе:



Профессия

Разряд

Кол-во человек

1

Электролинейщик

6

1

2

Электролинейщик

5

1

3

Электролинейщик

4

1

4

Электролинейщик

3

2

5

Электролинейщик

2

2

6

Машинист крана

6

1

7

Машинист трактора

5

3



Всего:



11

2.8. Калькуляция трудовых затрат

Обоснование

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения чел.-час

Затраты труда на весь объем чел.час

Сборник Т-32 § 20 таблица пункт "а"

К=1,3 на сложность работ

Установка опоры ПН 750-1 с помощью монтажной стрелы

опора

1

92,3

92,3

ВСЕГО:

 в том числе машиниста





92,3

33,6

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА УСТАНОВКУ ОДНОЙ ОПОРЫ

Наименование

Единица измерения

Тип опоры ПН 750-1

Трудоемкость

чел.-дн

11,26

Работа механизмов

маш.-см.

4,1

Численность звена

чел.

11

Продолжительность установки опоры

смен

1,02

Производительность звена за смену

опор

0.98

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в основных механизмах» оборудовании» инструменте, инвентаре и приспособлениях.

№ пп

Наименование

Тип

Марка ГОСТ

Кол-во шт.

Техническая, характеристика

1.

Трактор

Гусеничный

T-130

3

с лебедкой ЛН-8

2.

Кран тракторный

Гусеничный

ТК-53

1

1стр. = 11,5м

3.

Стрела монтажная

А-образная

чер. 564.00.00.000

1

Н = 22 м Q = 30

4.

Блок монтажный

3-х ролик

ГОСТ 2781-61

2

Г.П.20 т.с.

5.

Блок полиспастный

3-х ролик

Дмитров. ЭМЗ

2

Г.П.3 т.с.

6.

Блок такелажный

3-х ролик

М1Р-8

1

СКТБ ЭСИ

7.

Трос из каната Ø 19,5 l = 86,5



19,5-Г-1-Н-160

ГОСТ 3079-80

2

См. таблицу тросов и стропов рис. 2-6

8.

Трос из каната Ø 19,5 l = 125 м



19,5-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис. 2-6

9.

Строп универсальный из каната Ø 19,5 l = 97,5 м:



19,5-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис. 2-6

10.

Строп универсальный ив каната Ø 19,5 l = 21 м



19,5-Г-1-Н-160

ГОСТ 3079-80

2

См. таблицу тросов и стропов рис. 2-6

11.

Канат для тягового полиспаста Ø 19,5 l = 381 м



19,5-П-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис. 2-6

12.

Трос из каната Ø 15,5 l = 82 м



15,5-Г-1-Н-160

ГОСТ 3079-80

2

См. таблицу тросов и стропов рис. 2-6

13.

Трос из каната Ø 15,5 l = 5,6 м



15,5-Г-1-Н-160

ГОСТ 3079-80

4

См. таблицу тросов и стропов рис. 2-6

14.

Канат для полиспаста Ø 6,4 l = 35 м



6,4-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис. 2-6

15.

Строп универсальный из каната Ø 6,4 l = 6400



6,4-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис. 2-6

16.

Канат Ø 15,5 l = 1,5 м



15,5-Г-1-Н-160

ГОСТ 3079-80

1

см. рис. 1-10

17.

Скоба

СК-25

ГОСТ 2724-78

1



18

Скоба

CK-21

ГОСТ 2724

1



19.

Скоба

CK-16

ГОСТ 2724

10



20.

Скоба

C-1

ГОСТ 2724

4



21.

Зажим

22

ОСТ 2409051-79

28



22.

Зажим

16

ОСТ 2409051

6



23.

Зажим

8

ОСТ 2409051

3



24.

Подкладка инвентарная тип 1



черт. 65617.00.00.00

10



25.

Брус 250×250



ГОСТ 24454-80

1,4 м3

Пиломатериалы хвойных пород

26.

Лес круглый Ø150



ГОСТ 9463-72

0,4 м3



27.

Узел типа КГ (входит в комплект опоры)



КГ-16

1



В перечень не включен бригадный инвентарь предусмотренный табелем средств малой механизации.

4.2. Потребность в эксплуатационных материалах

Наименование

Един. изм.

Норма на один час работы

Кол-во на одну опору

Дизельное топливо







Трактор T-130

кг

8

201,6

Тракторный кран ТК-53

кг

6,2

52,1

ВСЕГО:



253,7

Дизельная смазка







Трактор T-130

кг

0,4

10,1

Тракторный кран ТК-53

кг

0,25

2,1

ВСЕГО:



12.3

Масса опоры т

11,3

В том числе:



Оттяжек

1,3

метизов

0,6

Рис. 2-1 Промежуточная опора на оттяжках ПН 750 (проект СЗО ЭСП 10224 т м лист 1)

Рис. 2-2 Узел крепления тросов к опоре типа ПН 750-1

1 - трос Ø 19,5 l = 86,5 м (вожжи); 2 - трос Ø15,5 l = 82 м (тормозной трос); 3 - трос (от опоры к вожжам); 4 - скоба СК-16; 5 - Скоба С-1; 6 - зажим 22; 7 - Подкладка П-1; 8 - Бревно.

Рис. 2-3 Схема подъема падающей стрелы Н=22м.

1 - Трактор Т-130 с лебедкой ЛН-8; 2 - кран ТК-53; 3 - Стрела А-образная Н=22м; 4 - Трос для подъема и опускания стрелы Ø 19,5 l = 125 м

1 - трактор Т-130 с лебедкой; 2 - кран ТК-53; 3 - стрела А-образная Н=22 м; 4 - блок монтажный 3-х роликовый Q = 20 т.с.; 5 - трос от опоры к стреле Ø 19,5 l = 86,5 м; 6 - строп от стрелы к тяговому полиспасту Ø 19,5 l = 97,5 м; 7 - контакт для тягового полиспаста Ø 19,5 l = 381 м; 8 - строп от полиспаста к трактору и крану Ø 19,5 l = 21 м; 9 - тормозной трос Ø 15,5 l = 82 м; 10 - трос от опоры к вожжам Ø 15,5 l = 6,5 м; 11 - трос для подъема и спускания Ø 19,5 l = 125 м

Рис. 2-4 Схема установки опоры ПН 750-1

Рис. 2-5 допускаемые отклонения при установке опоры ПН 750-1

№ поз.

Схема троса или стропа

Диаметр каната и длина заготовки

Назначение

7

Ø 19,5

l = 86,5 м

Трос от стрелы к опоре (вожжи)

8

Ø 19,5

l = 125 м

Трос для подъема и опускания стрелы

9

Ø 19,5

l = 97,5 м

Строп универсальный от стрелы к тяговому полиспасту

11

Ø 19,5

l = 381 м

Канат для полиспаста

10

15

Ø 19,5

l = 21 м

Строп универсальный от полиспаста к трактору

Ø 6,4

l = 6,4 м

Строп универсальный для подтягивания оттяжек

12

Ø 15,5

l = 82 м

Тормозной трос

13

Ø 15,5

l = 5,6 м

Трос от опоры к вожжам

14

Ø 6,4

l = 35 м

Канат для полиспаста

Типовая технологическая карта ВЛ 750 MB
Установка анкерно-угловых опор УС 750-1
К-3-34-3

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта разработана на установку анкерно-угловой трехстопной свободно стоящей опоры УС 750-1 и может быть распространена на установку опоры УС 750-1 рис. 3-1 и 3-2

1.2. В состав работ рассматриваемых картой входят:

1.2.1. Установка монтажной стрелы и оборка такелажной схемы.

1.2.2. Подъем стойки опоры в проектное положение.

1.2.3. Опускание стрелы и снятие шарниров.

1.2.4. Выверка установленной стойки опоры.

1.2.5. Закрепление стойки опоры.

1.2.6. Демонтаж такелажа.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО процесса

2.1. До установки опоры должны быть закончены работы, перечисленные в пунктах 4, 5 "Общей части".

2.2 Работы по установке опоры производится двумя тракторами T-130 с лебедками и тракторным краном ТК-53 при помощи А-образной стрелы высотой 22 м и 30 т.е.

2.3 Технологическая последовательность производства работ по установке одной стойки.

2.3.1. Выложить А-образную стрелу и закрепить на её верткие такелажные канаты согласно рис. 1-4.

2.3.2. Установить стрелу в исходное рабочее положение путем подъема ее краном на 11 м с последующим дотягиванием трактором рис 3-3.

2.3.3. Присоединить к опоре канаты от стрелы (вожжи) тормозной и для опускания стрелы согласно рис. 3-4; 3-5.

2.3.4. Выбирая канат тягового полиспаста тракторной лебедкой, выполнить подъем стойки опоры согласно рис. 3-6.

2.3.5. Опустить стрелу на землю, используя тормозной трактор.

2.3.6. Снять монтажные шарниры.

2.3.7. Произвести выверку установленной стойки опоры, согласно допускам, приведенным на рис. 3-7. Отклонение от проектного положения устраняется установкой стальных подкладок между пятой опоры и фундаментом.

2.3.8. Произвести закрепление стойки затяжкой гаек и контрогаек на анкерных болтах фундаментов.

2.3.9. Демонтировать такелаж.

2.4. Механизмы, приспособления и материалы для установки стойки опоры приведены в п.4 и на рис. 3-8.

2.5. Работы по установке опор выполняются звеном рабочих в составе:

Профессия

Разряд

Кол-во человек

Электролинейщик

6

1

Электролинейщик

5

1

Электролинейщик

4

1

Электролинейщик

3

2

Электролинейщик

2

2

Машинист крана

6

1

Машинист трактора

5

2

Всего:

10

2.6. Калькуляция трудовых затрат

Обоснование

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения чел.час.

Затраты труда на весь объем работ

Сборник Т-22 § 20 таблица пункт "в"

К=1,15 на утяжеление опоры

Установка опоры типа УС 750-1 с помощью монтажной стрелы

опора

1

494,5

494,5

Всего:

В том числе машинисты



494,5

148,25

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА УСТАНОВКУ ОДНОЙ ОПОРЫ

Трудоемкость, чел.-дн - 60,3

Работа механизмов, маш. см. - 18,1

Численность звена, чел. - 10

Продолжительность установки опоры, смен - 6

Производительность, звена за смену, опор - 0,17

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в основных машинах, оборудовании, приспособлениях, инструментах и инвентаре (на одно звеном)

№ пп

Наименование

Тип

Марка ГОСТ

Кол-во шт.

Техническая, характеристика

1.

Трактор

Гусеничный

T-130

2

с лебедкой ЛН-8

2.

Кран тракторный

Гусеничный

ТК-53

1

1стр. = 11,5м

3.

Стрела монтажная

А-образная

чер. 564.00.00.000

1

Н = 22 м Q = 30 т. с.

4.

Блок монтажный

однороликовый

МН ГОСТ 2779-2-61

2

Г.П.10 т.с.

5.

Блок такелажный

однороликовый

М1Р-8

1

СКТБ ЭСИ

6.

Блок такелажный

однороликовый

М1Р-10

1

СКТБ ЭСИ

7.

Трос из каната Ø 15,5 l = 59 м



15,5-Г-1-Н-160

ГОСТ 3079-80

2

См. таблицу тросов и стропов рис .3-8

8.

Строп универсальный из каната Ø 15,5 l = 41 м:



15,5-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис .3-8

9.

Канат для тягового полиспаста Ø 15,5 l = 140 м



15,5-П-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис .3-8

10.

Строп универсальный из каната Ø 15,5 l = 21 м



15,5-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис .3-8

11.

Трос из каната Ø 15,5 l = 85 м



19,5-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис .3-8

12.

Трос из каната Ø 15,5 l = 111 м



15,5-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис .3-8

13.

Скоба

СК-21

ГОСТ 2724-78

1

См. таблицу тросов и стропов рис .3-8

14

Скоба

CK-25

ГОСТ 2724-78

1

См. таблицу тросов и стропов рис .3-8

15.

Скоба

CK-30

ГОСТ 2724-78

1

См. таблицу тросов и стропов рис .3-8

16.

Коуш

63

ГОСТ 2224-72

1



17.

Коуш

45

ГОСТ 2224-72

5



18.

Зажим

16

ОСТ 34-13-105-80

20



19.

Зажим

22

ОСТ 2409051

4



20.

Марка Р-1





2

См. рис. 0-4

21.

Брус 250×250



ГОСТ 24454-80

0,8 м3

Пиломатериалы хвойных пород

22.

Лес круглый Ø200



ГОСТ 9463-72

3 м3



23.

Узел типа КГ (входит в комплект опоры)



КГ-21

6



1. В перечень не включать бригадный инвентарь предусмотренный табелем средств малой механизации.

2. В случае укомплектования опор узлами КГ-16 (вместо КГ-21) необходимо в перечень включить дополнительно, скобу CK-21 в количестве 6 штук.

4.2. Потребность в эксплуатационных материалах

Наименование

Един. изм.

Норма на один час работы

Кол-во на одну опору

Дизельное топливо







Трактор T-130

кг

8

791,2

Тракторный кран ТК-53

кг

6,2

306,6

ВСЕГО:



1097,8

Дизельная смазка







Трактор T-130

кг

0,4

39,6

Тракторный кран ТК-53

кг

0,25

12,4

ВСЕГО:



52,0

Техническая характеристика

Масса одной стойки с тросостойкой и консолью для крепления оттяжной гирлянды, троса с цинковым покрытием, т - 10,62

Масса одной стойки с тросостойкой и консолью для крепления оттяжной гирлянды, провода с цинковым покрытием, т - 11,20

Масса одной стойки с цинковым покрытием, т - 8,84

Количество стоек, шт - 3

Масса метизов, т - 1,58

Общая масса опоры с цинковым покрытием, т - 30,66

Рис. 3-1 Анкерно-угловая опора типа УС 750-1. Проект ОДП ЭСП № 10224 ТМ-Т7-1

Техническая характеристика

Масса одной опоры с цинковым покрытием, т - 11,2

Количество стоек, шт. - 3

Масса метизов, т - 1,75

Общая масса опоры с цинковым покрытием, т - 33,6

Рис. 3-2 Анкерно-угловая опора типа УСК 750-1. Проект ОДП ЭСП № 10224 ТМ-Т7-1

Рис. 3-3 Схема подъема падающей стрелы для опор УС 750

1 - Трактор Т-130 с лебедкой ЛН-8; 2 - Кран ТК-53; 3 - Стрела А-образная Н = 22 м; 4 - тяговый полиспаст; 5 - Трос подъема и опускания стрелы.

Рис. 3-4 Узел крепления тормозного троса к опоре

1 - блок такелажный М1Р10; 2 - узел типа КГ-21; 3 - тормозной трос; 4 - скоба СК-30

Рис. 3-5 Узел крепления тросов от стрелы к опоре и блока для подъема и опускания стрелы

1 - блок такелажный М1Р8; 2 - узел типа КГ-21; 3 - трос (вожжи); 4 - трос для подъема и опускания стрелы; 5 - зажим 16; 6 - коуш 45.

А-отклонение вершины от вертикальной оси вдоль и поперек линии для: УС 750-1; УСК 750-1-150 мм; УС 750-1-5; УСК 750-1+5-175 мм; УС 750-1+10; УСК 750-1+10-200 мм; УС 750-1+15; УСК 750-1+15-225 мм

Б - смещение конца траверсы от линии  перпендикулярной к оси трассы не более 100 мм.

Рис. 3-7 допускается отклонения при монтаже опор типа УС 750

№ поз.

Схема троса или стропа

Диаметр каната и длина заготовки

Назначение

7

Ø 15,5

l = 59 м

Трос от стрелы к опоре (вожжи)

8

Ø 15,5

l = 41 м

Трос от стрелы к тяговому полиспасту

9

Ø 19,5

l = 140 м

Трос для тягового полиспаса

10

Ø 15,5

l = 21 м

Трос от тягового полиспаста к тактору

11

Ø 19,5

l = 85 м

Трос для подъема и опускания стрелы

12

Ø 15,5

l = 111 м

Трос тормозной

Рис. 3-8 Таблица тросов и стропов для подъема опоры типа УС 750-1 (номера позиций соответствует ведомости п. 4.1.)

Типовая технологическая карта ВЛ 750
Установка анкерно-угловых опор УС 750-1+5

KB К-3-34-4

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта разработана на установку анкерно-угловой трехстоечной свободностоящей опори УС 750-1+5 и может быть распространена на установку опори УСк750-1+5 рис. 4-1; 4-2.

1.2. В состав работ, рассматриваемых картой входят:

1.2.1. Установка монтажной стрелы и сборка такелажной схемы.

1.2.2. Подъем стойки опоры в проектное положение.

1.2.3. Опускание стрелы и снятие шарниров.

1.2.4. Выверка установленной стойки опоры.

1.2.5. Демонтаж такелажа.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. До установки опоры должны быть закончены работы, перечисленные в пунктах 4, 5 "Общей части".

2.2. Работы по установке опоры производятся двумя тракторами T-130 о лебедками и тракторным краном ТК-53 при помощи А-образной стрелы высотой 22 м г.п. 30 т.с.

2.3. Технологическая последовательность производства работ.

2.3.1. Осуществить подъем стойки аналогично подъему стойки УС 750-1 смотри технологическую карту К-3-34-3 пункты 2.3.1 (кроме рисунков)

2.4. Закрепление канатов на стойке опоры показано на рис 3-4; 3-5; установка стрелы рис. 3-3; схема подъема стойки опоры рис. 4-3; Допуски, на выверку установленной стойки опоры принимать по рис. 3-7.

2.5. Механизмы, приспособления и материалы для установки стойки опоры приведены в п. 4 и на рис. 4-4.

2.6. Работа по установке опор выполняется звеном рабочих в составе:

Профессия

Разряд

Кол-во человек

Электролинейщик

6

1

Электролинейщик

5

1

Электролинейщик

4

1

Электролинейщик

5

2

Электролинейщик

2

2

Машинист крана

6

1

Машинист трактора

5

2



Всего:

10

2.7. Калькуляция трудовых затрат

Обоснование

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения чел.-час.

Затраты труда на весь объем работ, чел.-час.

Сборник Т-32 § 20 таблица пункт «в»

Установка опоры УС 750 -Г+5

Опора

1

709.5

709,5

Всего:

в том числе машинисты:





709,5

214,5

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА УСТАНОВКУ ОДНОЙ ОПОРЫ

Показатели

Единица измерения

Тип опоры УС 750-1+5

Трудоемкость

чел.-дн.

86,5

Работа механизмов

маш.-см.

26,15

Численность звена

чел.

10

Продолжительность установки опоры

смен

8,65

Производительность звена за смену

опор

0,115

4 .МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в основных машинах, оборудовании, приспособлениях инструменте и инвентаре (на одно звено).

№ пп

Наименование

Тип

Марка ГОСТ

Кол-во шт.

Техническая, характеристика

1.

Трактор

Гусеничный

T-130

2

с лебедкой ЛН-8

2.

Кран тракторный

Гусеничный

ТК-53

1

1стр. = 11,5м

3.

Стрела монтажная

А-образная

чер. 564.00.00.000

1

Н = 22 м Q = 30 т. с.

4.

Блок монтажный

3-хроликовый

МН ГОСТ 2781-2-61

2

20 т.с.

5.

Блок такелажный

однороликовый

М1Р18

1

СКТБ ЭСИ

6.

Блок такелажный

однороликовый

М1Р10

1

СКТБ ЭСИ

7.

Трос из каната Ø 15,5 l = 67 м



15,5-Г-1-Н-160

ГОСТ 3079-80

2

См. таблицу тросов и стропов рис .4-4

8.

Строп универсальный из каната Ø 15,5 l = 61 м:



15,5-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис .4-4

9.

Канат для тягового полиспаста Ø 19,5 l = 241 м



19,5-П-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис .4-4

10.

Строп универсальный из каната Ø 15,5 l = 21 м от полиспаста к трактору, от трактора к крану)



15,5-Г-1-Н-160

ГОСТ 3079-80

2

См.таблицу тросов и с тропов рис .4-4

11.

Трос из каната Ø 19,5 l = 106 м



19,5-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис .4-4

12.

Трос из каната Ø 19,5 l = 128 м



19,5-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис .4-4

13.

Скоба

СК-21

ГОСТ 2724-78

1

См. таблицу тросов и стропов рис .4-4

14

Скоба

CK-25

ГОСТ 2724-78

1

См. таблицу тросов и стропов рис .4-4

15.

Скоба

CK-30

ГОСТ 2724-78

1

См. таблицу тросов и стропов рис .4-4

16.

Коуш

63

ГОСТ 2224-72

3



17.

Зажим

16

ОСТ 34-13-105-80

20



18.

Зажим

22

ОСТ 34-13-105-80

4



19.

Коуш

45

ГОСТ 2224-72

4



20.

Марка Р-1





2

См. рис. 0-4

21.

Брус 250×250



ГОСТ 24454-80

1,44 м3

Пиломатериалы хвойных пород

22.

Лес круглый Ø200



ГОСТ 9463-72

0,45 м3



23.

Узел типа КГ (входит в комплект опоры)



КГ-21

6



1. В перечень не включен бригадный инвентарь, предусмотренный табелем средств малой механизации.

2.В случае укомплектования опор узлами КГ-16 (вместо КГ-21 поз 23) в перечень необходимо включить дополнительно скобу CK-21 в количестве 6 штук.

4.2. Потребность в эксплуатационных материалах

Наименование

Един. изм.

Норма на один час работы

Кол-во на одну опору

Дизельное топливо







Трактор T-130

кг

8

1144

Тракторный кран ТК-53

кг

6,2

443,3

ВСЕГО:



1587,3

Дизельная смазка







Трактор T-130

кг

0,4

57,2

Тракторный кран ТК-53

кг

0,25

17,9

ВСЕГО:



75,1

Техническая характеристика

Масса одной стойки с тросостойкой и консолью для крепления оттяжной гирлянды, троса с цинковым покрытием, т - 14,91

Масса одной стойки с тросостойкой и консолью для крепления оттяжной гирлянды провода с цинковым покрытием, т - 15,54

Масса одной стойки с цинковым покрытием, т - 13,18

Количество стоек, шт. - 3

Масса метизов, т - 1,97

Общая масса опоры с цинковым покрытием, т - 43,63

Рис. 4-1 Анкерно-угловая опора типа УС 750-1+5. Проект ОДП ЭСП № 10224 ТМ-Т7-1

Техническая характеристика

Масса одной опоры с цинковым покрытием, т - 15,53

Количество стоек, шт - 3

Масса метизов, т - 2,14

Общая масса опоры с цинковым покрытием, т - 46,58

Рис. 4-2 Анкерно-угловая опора типа УСК 750-1+5. Проект ОДП ЭСП № 10224 ТМ-Т7-1

№ поз.

Схема троса или стропа

Диаметр каната и длина заготовки

Назначение

7

Ø 15,5

l = 67 м

Трос от стрелы к опоре (вожжи)

8

Ø 15,5

l = 61 м

Трос от стрелы к тяговому полиспасту

9

Ø 19,5

l = 241 м

Трос для тягового полиспаста

10

Ø 15,5

l = 21 м

Трос от тягового полиспаста к трактору и от трактора к крану

11

Ø 19,5

l = 106 м

Трос для подъема и опускания стрелы

12

Ø 19,5

l = 127 м

Трос тормозной

Рис. 4-4 Таблица тросов и стропов для подъема опоры типа УС 750-1+5 (номера позиций соответствуют ведомости п. 4.1)

Типовая технологическая карта ВЛ 750 кВ
Установка анкерно-угловых опор УС 750-1+10
К-3-34-5

1. ОБЛАСТЬ ПРИМЕНЕНИЙ

1.1. Технологическая карта разработана на установку анкерно-угловой трехстоечной свободно стоящей опоры УС 750-1+10 и может быть распространена на установку опоры УСК 750-1+10 рис. 5-1, 5-2.

1.2. В состав работ, рассматриваемых картой входят:

1.2.1. Установка монтажной стрелы и сборка такелажной схемы.

1.2.2. Подъем стойки опоры в проектное положение.

1.2.3. Опускание стрелы и снятие шарниров.

1.2.4. Выверка установленной стойки опоры.

1.2.5. Демонтаж такелажа.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. До установки опоры должны быть закончены работы, перечисленные в пунктах 4, 5 общей части.

2.2. Работы по установке опоры производятся двумя тракторами Т-130 с лебедками и тракторным краном ТК-53 при помощи А-образной стрелы высотой 22 м г.п. 30 т.е.

2.3. Технологическая последовательность производства работ.

2.3.1. Осуществить подъем стойки аналогично подъему стойки УС 750-1 - смотри технологическую карту К-3-34-3 пункты 2.3.1 (кроме рисунков)

2.4. Закрепление канатов на стойки опоры показано на рис 3-4; 5-3; установка стрелы рис. 3-3; схема подъема стойки рис. 5-4. Допуски на выверку установленной стойки опоры принимать по рис. 3-7.

2.5. Механизмы, приспособления и материалы для установки стойки опоры приведены в п. 4 и на рис .5-5.

2.6. Работы по установке опор выполняется звеном рабочих в составе:

Профессия

Разряд

Кол-во человек

Электролинейщик

6

1

Электролинейщик

5

1

Электролинейщик

4

1

Электролинейщик

3

2

Электролинейщик

2

2

Машинист крана

6

1

Машинист трактора

5

2



Всего:

10

2.7. Калькуляция трудовых затрат

Обоснование

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения чел.-час.

Затраты труда на весь объем работ, чел.-час.

Сборник Т-32 § 20 таблица пункт «в» К=1,85 на утяжеление опоры

Установка опоры УС 750 -Г+10

Опора

1

795,5

795,5

Всего:

в том числе машинисты:





795,5

240,5

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА УСТАНОВКУ ОДНОЙ ОПОРЫ

Показатели

Единица измерения

Тип опоры УС 750-1+10

Трудоемкость

чел.-дн.

97

Работа механизмов

маш.-см.

29,3

Численность звена

чел.

10

Продолжительность установки опоры

смен

9,7

Производительность звена за смену

опор

0,1

4 .МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в основных машинах, оборудованием, приспособлениях, инструменте и инвентаре (на одно звено).

№ пп

Наименование

Тип

Марка ГОСТ

Кол-во шт.

Техническая, характеристика

1.

Трактор

Гусеничный

T-130

2

с лебедкой ЛН-8

2.

Кран тракторный

Гусеничный

ТК-53

1

1стр. = 11,5м

3.

Стрела монтажная

А-образная

чер. 564.00.00.000

1

Н = 22 м Q = 30 т. с.

4.

Блок монтажный

3-хроликовый

МН ГОСТ 2781-2-61

2



5.

Блок такелажный

однороликовый

М1Р18

1

СКТБ ЭСИ

6.

Блок такелажный

однороликовый

М1Р10

1

СКТБ ЭСИ

7.

Трос из каната Ø 19,5 l = 67 м



19,5-Г-1-Н-160

ГОСТ 3079-80

2

См. таблицу тросов и стропов рис .5-5

8.

Строп универсальный из каната Ø 19,5 l = 65 м:



19,5-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис .5-5

9.

Трос из каната Ø 19,5 l = 360 м



19,5-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис .5-5

10.

Строп универсальный из каната Ø 19,5 l = 21 м:



19,5-Г-1-Н-160

ГОСТ 3079-80

2

См. таблицу тросов и стропов рис .5-5

11.

Трос из каната Ø 19,5 l = 115 м



19,5-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис .5-5

12.

Трос из каната Ø 19,5 l = 133 м



19,5-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис .5-5

13.

Скоба

СК-21

ГОСТ 2724-78

1



14

Скоба

CK-25

ГОСТ 2724-78

1



15.

Скоба

CK-30

ГОСТ 2724-78

5



16.

Коуш

63

ГОСТ 2224-72

7



17.

Зажим

22

ОСТ 34-13-105-80

28



18.

Марка Р-1





2

См. рис. 0-4

19.

Брус 250×250



ГОСТ 24454-80

1,44 м3

Пиломатериалы хвойных пород

20.

Лес круглый Ø200



ГОСТ 9463-72

0,45 м3



21.

Узел типа КГ (входит в комплект опоры)



КГ-21

6



1. В перечень не включен бригадный инвентарь, предусмотренный табелем средств малой механизации.

2. В случае укомплектования опор узлами КГ-16 (вместо КГ-21 поз. 21) в перечень необходимо включить дополнительно скобу CK-21 в количестве 6 штук.

4.2. Потребность в эксплуатационных материалах

Наименование

Един. изм.

Норма на один час работы

Кол-во на одну опору

Дизельное топливо







Трактор T-130

кг

8

1282,6

Тракторный кран ТК-53

кг

6,2

497

ВСЕГО:



1779,6

Дизельная смазка







Трактор T-130

кг

0,4

64,1

Тракторный кран ТК-53

кг

0,25

20

ВСЕГО:



84,1

Техническая характеристика

Масса одной стойки с тросостойкой и консолью для крепления оттяжной гирлянды, троса с цинковым покрытием, т - 16,73

Масса одной стойки с тросостойкой и консолью для крепления оттяжной гирлянды провода с цинковым покрытием, т - 17,31

Масса одной стойки с цинковым покрытием, т - 14,95

Количество стоек, шт - 3

Масса метизов, т - 1,98

Общая масса опоры с цинковым покрытием, т - 48,99

Рис. 5-1 Анкерно-угловая опора типа УС 750-1+10. Проект ОДП ЭСП № 10224 ТМ-Т7-1

Техническая характеристика

Масса одной опоры с цинковым покрытием, т - 17,31

Количество стоек, шт - 3

Масса метизов, т - 2,15

Общая масса опоры с цинковым покрытием, т - 51,93

Рис. 5-2 Анкерно-угловая опора типа УСК 750-1+10. Проект ОДП ЭСП № 10224 ТМ-Т7-1

Рис. 5-3 Узел крепления тросов от стрелы к опоре и блока для подъема и опускания стрелы.

1 - блок такелажный М1Р8; 2 - узел типа КГ 21; 3 - трос (вожжи); 4 - трос для подъема и опускания стрелы; 5 - скоба СК-30; 6 - Коуш 63; 7 - зажим 22.

№ поз.

Схема троса или стропа

Диаметр каната и длина заготовки

Назначение

7

Ø 19,5

l = 75 м

Трос от стрелы к опоре (вожжи)

8

Ø 19,5

l = 65 м

Трос от стрелы к тяговому полиспасту

9

Ø 19,5

l = 360 м

Трос для тягового полиспаста

10

Ø 19,5

l = 21 м

Трос от тягового полиспаста к трактору и от трактора к крану

11

Ø 19,5

l = 115 м

Трос для подъема и опускания стрелы

12

Ø 19,5

l = 133 м

Трос тормозной

Рис. 5-5 Таблица тросов и стропов для подъема опоры типа УС 750-1+10 (номера позиций соответствуют ведомости п. 4.1)

Типовая технологическая карта ВЛ 750 KB
Остановка анкерно-угловых опор УС 750-
T+15
К-3-34-6

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта разработана на установку анкерно-угловой трехстоечной свободно стоящей опоры УС 750-1+15 и может быть распространена на установку опоры УСК 750-1+15. Рис. 6-1, 6-2.

1.2. В состав работ рассматриваемых картой входят:

1.2.1 .Установка монтажной стрелы и сборка такелажной схемы.

1.2.2. Подъем стойки опоры в проектное положение.

1.2.3. Опускание стрелы и снятие шарниров.

1.2.4 Выверка установленной стойки опоры.

1.2.5. Демонтаж такелажа.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. До установки опоры должны быть закончены работы перечисленные в пунктах 4, 5 общей части.

2.2. Работы по установке опоры производятся двумя тракторами T-130 с лебедками и тракторным краном ТК-53 при помощи А-образной стрелы высотой 22 м ГП 30 т.с.

2.3 .Технологическая последовательность производства работ.

2.3.1. Осуществить подъем стойки аналогично подъему стойки УС 750-1 - смотри технологическую карту К-3-34-3 пункты 2.3.1. (кроме рисунков).

После подъема стойки опоры на 75º передний трактор переходит на торможение.

2.4. Закрепление канатов на стойке опоры показано на рис. 3-4, 5-3, установка стрелы рис. 3-3 схема подъема стойки опоры рис. 6-3 допуски на выверку установленной стойки опоры принимать по рис. 3-7.

2.5. Механизмы приспособления и материалы для установки стойки опоры приведены в в п.4 и на рис. 6-4.

2.6. Работы по установке опор выполняются звеном рабочих в составе:

Профессия

Разряд

Кол-во человек

Электролинейщик

6

1

Электролинейщик

5

1

Электролинейщик

4

1

Электролинейщик

3

2

Электролинейщик

2

2

Машинист крана

6

1

Машинист трактора

5

2



Всего:

10

2.7. Калькуляция трудовых затрат

Обоснование

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения чел.-час.

Затраты труда на весь объем работ, чел.-час.

Сборник Т-32 § 20 таблица пункт «а» К=2,55 на утяжеление опоры

Установка опоры УС 750 -Г+15

Опора

1

1096,5

1096,5

Всего:

в том числе машинисты:





1096,5

331,5

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА УСТАНОВКУ ОДНОЙ ОПОРЫ

Показатели

Единица измерения

Тип опоры УС 750-1+15

Трудоемкость

чел.-дн.

133,7

Работа механизмов

маш.-см.

40,4

Численность звена

чел.

10

Продолжительность установки опоры

смен

13,37

Производительность звена за смену

опор

0,074

4 .МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в основных машинах, оборудовании, приспособлениях, инструменте и инвентаре (на одно звено).

№ пп

Наименование

Тип

Марка ГОСТ

Кол-во шт.

Техническая, характеристика

1.

Трактор

Гусеничный

T-130

2

с лебедкой ЛН-8

2.

Кран тракторный

Гусеничный

ТК-53

1

1стр. = 11,5м

3.

Стрела монтажная

А-образная

чер. 564.00.00.000

1

Н = 22 м Q = 30 т. с.

4.

Блок монтажный

3-хроликовый

МН ГОСТ 2781-2-61

2

20 т.с.

5.

Блок такелажный

однороликовый

М1Р18

1

СКТБ ЭСИ

6.

Блок такелажный

однороликовый

М1Р10

1

СКТБ ЭСИ

7.

Трос из каната Ø 21,5 l = 67 м



21,5-Г-1-Н-160

ГОСТ 3079-80

2

См. таблицу тросов и стропов рис .6-4

8.

Строп универсальный из каната Ø 21,5 l = 93 м (от стрелы к тяговому полиспасту)



21,5-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис .6-4

9.

Трос из каната Ø 21,5 l = 390 м (для тягового полиспаста)



21,5-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис .6-4

10.

Строп универсальный из каната Ø 21,5 l = 21 м ( от полиспаста к трактору, от трактора к крану)



21,5-Г-1-Н-160

ГОСТ 3079-80

2

См. таблицу тросов и стропов рис .6-4

11.

Трос из каната Ø 19,5 l = 124 м (для подъема и опускания)



19,5-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис .6-4

12.

Трос из каната Ø 21,5 l = 155 м



21,5-Г-1-Н-160

ГОСТ 3079-80

1

См. таблицу тросов и стропов рис .6-4

13.

Скоба

СК-21

ГОСТ 2724-78

1



14

Скоба

CK-25

ГОСТ 2724-78

1



15.

Скоба

CK-30

ГОСТ 2724-78

5



16.

Коуш

63

ГОСТ 2224-72

7



17.

Зажим

22

ОСТ 34-13-105-80

28



18.

Марка Р-1





2

См. рис. 0-4

19.

Брус 250×250



ГОСТ 24454-80

1,44 м3

Пиломатериалы хвойных пород

20.

Лес круглый Ø200



ГОСТ 9463-72

0,45 м3



21.

Узел типа КГ (входит в комплект опоры)



КГ-21

6



1. В перечень не включен бригадный инвентарь, предусмотренный табелем средств малой механизации.

2. В случае укомплектования опор узлами КГ-16 (вместо КГ-21 поз. 21) в перечень необходимо включить дополнительно скобу CK-21 в количестве 6 штук.

4.2. Потребность в эксплуатационных материалах

Наименование

Един. изм.

Норма на один час работы

Кол-во на одну опору

Дизельное топливо







Трактор T-130

кг

8

1768

Тракторный кран ТК-53

кг

6,2

685

ВСЕГО:



2453

Дизельная смазка







Трактор T-130

кг

0,4

88,4

Тракторный кран ТК-53

кг

0,25

27,6

ВСЕГО:



116

Техническая характеристика

Масса одной стойки с тросостойкой и консолью для крепления оттяжной гирлянды, троса с цинковым покрытием, т - 22,94

Масса одной стойки с тросостойкой и консолью для крепления оттяжной гирлянды провода с цинковым покрытием, т - 23,53

Масса одной стойки с цинковым покрытием, т - 21,16

Количество стоек, шт - 3

Масса метизов, т - 2,87

Общая масса опоры с цинковым покрытием, т - 67,63

Рис. 6-1 Анкерно-угловая опора типа УС 750-1+15. Проект ОДП ЭСП № 10224 ТМ-Т7-1

Техническая характеристика

Масса одной опоры с цинковым покрытием, т - 23,53

Количество стоек, шт - 3

Масса метизов, т - 2,57

Общая масса опоры с цинковым покрытием, т - 70,59

Рис. 6-2 Анкерно-угловая опора типа УСК 750-1+15. Проект ОДП ЭСП № 10224 ТМ-Т7-1

№ поз.

Схема троса или стропа

Диаметр каната и длина заготовки

Назначение

7

Ø 21,5

l = 84 м

Трос от стрелы к опоре (вожжи)

8

Ø 21,5

l = 93 м

Трос от стрелы к тяговому полиспасту

9

Ø 21,5

l = 390 м

Трос для тягового полиспаста

10

Ø 21,5

l = 21 м

Трос от тягового полиспаста к трактору и от трактора к крану

11

Ø 19,5

l = 124 м

Трос для подъема и опускания стрелы

12

Ø 21,5

l = 155 м

Трос тормозной

Рис. 6-4 Таблица тросов и стропов для подъема опоры типа УС 750-1+15 (номера позиций соответствуют ведомости п. 4.1)

РАСЧЕТ
ожидаемой экономической эффективности от внедрения технологических карт

Ожидаемое сокращение численности рабочих в результате применения технологических карт 6 человек в год, что составит 6×235 = 1410 чел. дн., где - 235 - среднегодовое число дней выхода на работу.

Готовой экономический эффект в соответствии с "Инструкцией по определению готового экономического эффекта" CH-423-71 вычисляется по формуле:

Э = (А1 - А2) + (А1 - А2)(0,15+0,5)+0,6Д+0,15(Г1 - Г2)750

где - А1 - А2 - годовая экономии основной зарплаты (при стоимости одного чел. дня 10 руб. равна 1410×10 = 14100 руб.)

0,15 - коэффициент, учитывавший уменьшение накладных расходов на основную зарплату;

0,5 - коэффициент, учитывающий выплаты за подвижной характер работы;

0,6 - экономия накладных расходов от сокращения трудоемкости СМР на 1 чел. день, руб.

Д - готовая экономия трудозатрат чел. дн.;

Г1 - Г2 - уменьшение числа рабочих, чел.;

750 - удельные капвложения в непроизводственные фонда одного рабочего.

Годовая экономическая эффективность от внедрения технологических карт подсчитывается по приведенной формуле и составит:

Э = 141000+14100×0,65+0,65×1410+0,15×6×750 = 24,8 тыс. руб.







© Информационно-справочная онлайн система "Технорма.RU" , 2010 - 2019

E-mail: tehnorma@tehnorma.ru

Бесплатный круглосуточный доступ к любым документам системы.

При полном или частичном использовании любой информации активная гиперссылка на Tehnorma.RU обязательна.


Примеры наших ссылок и кнопок "ТЕХНОРМА.RU" для установки в блоге, на форуме или сайте.

Внимание! Все документы, размещенные на этом сайте, не являются их официальным изданием.

Яндекс цитирования
