Изменение № 2 ГОСТ Р 50574-2002 Автомобили, автобусы и мотоциклы оперативных служб. Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы. Общие требования

Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 06.04.2009 № 123-ст

Дата введения 2009-10-01

Раздел 1. Первый абзац дополнить перечислением - е):

«е) органов федеральной службы безопасности».

Подпункт 4.2.1. Таблицу 1 дополнить наименованием вида оперативной службы - «Органы федеральной службы безопасности» и сносками6), 7);

Вид оперативной службы

Основные цвета покрытия

Цвета декоративных полос

Органы федеральной службы безопасности:





а) пресечение террористических актов

Черный

Трехцветный:

«белый-синий-красный»6)

б) разминирование

Желтый

Серый

Зеленый

Синий

в) пресечение нарушений режима Государственной границы Российской Федерации

Светло-серый

Двухцветный:

зеленый, синий7)

Черный

Зеленый

6) Декоративные полосы, равные по ширине, размещаются одна под другой.

7) Полоса зеленого цвета имеет ширину не более 3/5 от ширины декоративной полосы синего цвета и наносится вдоль ее оси симметрии.

Подпункт 4.2.3. Таблицу 1а дополнить наименованием цвета покрытия - «Зеленый»:

Цвет покрытия

Координаты цветности угловых точек допустимых цветовых областей

Минимальный коэффициент яркости Ymin, %

Зеленый

x

0,026

0,166

0,286

0,207

1,0



у

0,399

0,346

0,446

0,771

Подпункт 4.3.1. Примечания изложить в новой редакции:

«Примечания

1 Цвет информационных надписей и опознавательных знаков, наносимых на транспортные средства с трехцветной или двухцветной декоративной полосой, настоящим стандартом не регламентируют, а устанавливают нормативными правовыми актами федеральных органов исполнительной власти и организаций, в структуру которых входят соответствующие оперативные службы, исходя из условий обеспечения восприятия и контрастности надписей и знаков по отношению к основному цвету транспортного средства.

2 На трехцветную и двухцветную декоративные полосы (за исключением декоративных полос транспортных средств, используемых для проведения неотложных действий по пресечению нарушений режима Государственной границы Российской Федерации) информационные надписи и опознавательные знаки не наносят».

Подпункт 4.3.4. Таблицу 2 дополнить наименование вида оперативной службы - «Органы федеральной службы безопасности» и сносками7) - 9):

Вид оперативной службы

Информационная надпись и опознавательный знак

Высота букв, мм, не менее

Органы федеральной службы безопасности7):





а) пресечение террористических актов

Информационные надписи не регламентируются

60

б) разминирование

«ФСБ РОССИИ»,

Геральдический знак - эмблема органов федеральной службы безопасности8)

60

в) пресечение нарушений режима Государственной границы Российской Федерации

«ПОГРАНИЧНАЯ СЛУЖБА ФСБ РОССИИ»9),

Геральдический знак - эмблема органов федеральной службы безопасности8)

60

7) Номенклатуру дополнительных информационных надписей и опознавательных знаков, их размеры (за исключением высоты букв) и размещение на транспортном средстве устанавливает Федеральная служба безопасности Российской Федерации.

8) Геральдический знак - эмблему органов федеральной службы безопасности наносят на транспортные средства в качестве опознавательного знака, его размеры и правила размещения определяет Федеральная служба безопасности Российской Федерации.

9) На грузовые автомобили информационные надписи могут не наноситься.

Подпункт 5.3.4. Таблица 3. Графу «Минимальные значения R' для пленок цвета» дополнить графой - «зеленый».

Угол наблюдения α

Угол падения β2

Минимальные значения R' для пленок цвета

зеленый

0,20°

72

30°

34

45°

18

0,33°

30

30°

14

45°

7

0,50°

25

30°

14

45°

9

1,00°

3

30°

1,4

45°

-

Подпункт 6.1.3. Примечание 2 после слов «Госавтоинспекции» дополнить словами: «, органов федеральной службы безопасности»;

дополнить примечанием - 3:

«3 На транспортные средства на шасси грузовых автомобилей допускается устанавливать дополнительные проблесковые маячки на крыше кузова или над ней».

Подпункт 6.2.1. Второй абзац после слов «Госавтоинспекции» дополнить словами: «, органов федеральной службы безопасности».

Приложение А дополнить рисунками - А.33 - А.47:

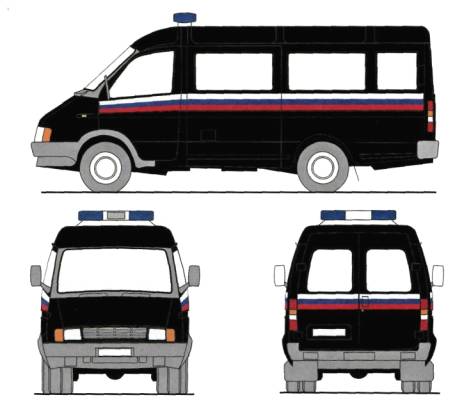

Рисунок А.33 - Цветографические схемы автомобилей органов федеральной службы безопасности, используемых для проведения неотложных действий по пресечению террористических актов

Рисунок А.34 - Цветографические схемы автомобилей органов федеральной службы безопасности, используемых для проведения неотложных действий по пресечению террористических актов

Рисунок А.35 - Цветографические схемы автомобилей органов федеральной службы безопасности, используемых для проведения неотложных действий по разминированию

Рисунок А.36 - Цветографические схемы автомобилей органов федеральной службы безопасности, используемых для проведения неотложных действий по разминированию

Рисунок А.37 - Цветографические схемы автомобилей органов федеральной службы безопасности, используемых для проведения неотложных действий по разминированию

Рисунок А.38 - Цветографические схемы автомобилей органов федеральной службы безопасности, используемых для проведения неотложных действий по разминированию

Рисунок А.39 - Цветографические схемы автомобилей органов федеральной службы безопасности, используемых для проведения неотложных действий по разминированию

Рисунок А.40 - Цветографические схемы автомобилей органов федеральной службы безопасности, используемых для проведения неотложных действий по разминированию

Рисунок А.41 - Цветографические схемы автомобилей органов федеральной службы безопасности, используемых для проведения неотложных действий по разминированию

Рисунок А.42 - Цветографические схемы автомобилей органов федеральной службы безопасности, используемых для проведения неотложных действий по разминированию

Рисунок А.43 - Цветографические схемы автомобилей органов федеральной службы безопасности, используемых для проведения неотложных действий по пресечению нарушений режима Государственной границы Российской Федерации

Рисунок А.44 - Цветографические схемы автомобилей органов федеральной службы безопасности, используемых для проведения неотложных действий по пресечению нарушений режима Государственной границы Российской Федерации

Рисунок А.45 - Цветографические схемы автомобилей органов федеральной службы безопасности, используемых для проведения неотложных действий по пресечению нарушений режима Государственной границы Российской Федерации

Рисунок А.46 - Цветографические схемы автомобилей органов федеральной службы безопасности, используемых для проведения неотложных действий по пресечению нарушений режима Государственной границы Российской Федерации

Рисунок А.47 - Цветографические схемы автомобилей органов федеральной службы безопасности, используемых для проведения неотложных действий по пресечению нарушений режима Государственной границы Российской Федерации

Приложение В. Таблицу дополнить наименованиями цветов покрытия - «Зеленый», «Светло-серый», «Серый», «Черный»; для цвета покрытия «Желтый» изложить в новой редакции:

Цвет покрытия

Координаты цветности угловых точек допустимых цветовых областей

Минимальный коэффициент яркости Ymin, %

Номер по «Картотеке образцов цвета лакокрасочных материалов [3]

Желтый

x

0,453

0,452

0,445

0,368

32,0

206гл, 209гл, 210гл, 230гл,



у

0,561

0,458

0,348

0,384



231гл, 255гл, 285гл, 287гл

Зеленый

x

0,070

0,425

0,343

0,010



715гл, 732гл, 733гл, 744гл,



у

0,860

0,585

0,359

0,540

7,5

324гл, 325гл, 329гл, 385гл, 373гл, 388гл

Светло-серый

x

0,311

0,407

0,387

0,274



803гл, 805гл, 858гл, 859гл

у

0,372

0,346

0,289

0,311

30,0



Серый

x

0,311

0,407

0,387

0,274



803гл, 805гл, 858гл, 859гл



у

0,372

0,346

0,289

0,311

35,0



Черный

x

0,070

0,735

0,178

0,009



800гл, 805гл, 816гл, 837гл,



у

0,860

0,268

0,008

0,655

92,0

888гл, 861гл

(ИУС № 6 2009 г.)
