ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕТАЛИ И ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ
И ДРЕВЕСНЫХ МАТЕРИАЛОВ

МЕТОДЫ ОПРЕДЕЛЕНИЯ ТВЕРДОСТИ ЗАЩИТНО-
ДЕКОРАТИВНЫХ ПОКРЫТИЙ ЦАРАПАНИЕМ

ГОСТ 27326-87
(СТ СЭВ 5093-85)

ГОССТАНДАРТ РОССИИ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕТАЛИ И ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ
МАТЕРИАЛОВ

Методы определения твердости защитно-
декоративных покрытий царапанием

Elements and products of wood and wooden materials.
Methods for determination of protective and decorative coatings
hardness by scratching

ГОСТ
27326-87

(CT СЭВ 5093-85)

Срок действия с 01.01.89
до 01.01.94

Настоящий стандарт распространяется на защитно-декоративные покрытия толщиной более 30 мкм на древесине и древесных материалах и устанавливает методы определения твердости царапанием для характеристики их эксплуатационных свойств.

Сущность метода 1 заключается в определении ширины царапины, оставленной иглой склерометра под действием нагрузки. Метод применяется при типовых испытаниях.

Сущность метода 2 заключается в определении нагрузки, под воздействием которой игла склерометра оставляет царапину шириной 50 мкм. Метод применяется при сравнительных испытаниях покрытий.

Стандарт не распространяется на пластифицированные покрытия.

1. ОТБОР ОБРАЗЦОВ

1.1. Определение твердости производят на образцах, вырезанных из деталей (изделий) или на образцах, изготовленных из тех же материалов, что и детали (изделия).

1.2. Для проведения испытаний берут три образца размером 100 ´ 100 мм.

1.3. Образцы, предназначенные для испытаний по методу 1, предварительно выдерживают не менее 3 ч в помещении при температуре воздуха (20 ± 2) °С и относительной влажности (55 - 70) %.

Образцы, предназначенные для испытаний по методу 2, предварительно выдерживают не менее 3 дней в помещении при температуре воздуха (23 ± 3) °С и относительной влажности (50 ± 5) %.

2. СРЕДСТВА ИСПЫТАНИЙ

2.1. Для проведения испытаний применяются:

склерометр (черт. 1);

игла алмазная с углом (45 + 10) °С и радиусом R = (15 ± 3) мкм;

набор гирь массой 5; 10; 20; 50; 100 г по ГОСТ 7328-82;

микроскоп измерительный с общим увеличением не менее 50х (см. приложение 1);

микрометр окулярный винтовой.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Испытуемый образец 2 помещают на каретку 1 до упора о ее поперечный бортик, ориентируя его так, чтобы царапание производилось поперек волокон древесины или печатного рисунка.

3.2. Иглу 3 осматривают под микроскопом. Сфера вершины иглы должна иметь гладкую без раковин поверхность. Для сравнения рекомендуется рядом помещать иглу, не бывшую в употреблении. Затем иглу закрепляют в держателе 4.

3.3. Коромысло 6 уравновешивают вращением противовесов 7 так, чтобы острие иглы без нагрузки касалось испытуемой поверхности, но не оказывало на нее давление.

Для регулирования касания иглы рекомендуется на поверхность под острие иглы подложить лезвие бритвы, которая обеспечит плавное начало движения иглы по поверхности образца.

4. МЕТОД 1

4.1. Проведение испытания

4.1.1. Коромысло приподнимают и нагружают грузом 5, после чего плавно опускают на поверхность образца. Величина груза устанавливается в нормативно-технической документации на конкретные виды покрытий.

4.1.2. Каретку с образцом приводят в движение с равномерной скоростью (10 ± 5) мм/с, чтобы образовалась царапина длиной от 50 до 60 мм.

4.1.3. Образец снимают с каретки, протирают мягкой тканью и замеряют ширину царапины под микроскопом.

4.1.4. Ширину царапины измеряют последовательным совмещением нити винтового окулярного микрометра микроскопа с границами царапины по всей ее длине в поле зрения микроскопа (черт. 2). При этом получают соответствующие значения L показаний окулярного микрометра, в делениях шкалы барабана, правой L1 и левой L2 границ царапины и заносят их в протокол (см. приложение 2).

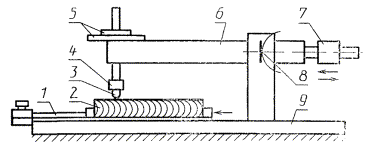

1 - каретка; 2 - испытуемый образец; 3 - игла; 4 - держатель иглы; 5 - груз; 6 - коромысло; 7 - противовес; 8 - центр вращения коромысла; 9 - подставка

Черт. 1

4.1.5. Ширину царапины измеряют на трех участках по всей длине: предпочтительно в середине и на расстояниях 5 мм от середины. Если значения единичных измерений отличаются от среднего арифметического более чем на 15 %, результаты измерений не учитывают и измерения проводят на других участках царапины.

4.2. Обработка результатов

4.2.1. Ширину царапины (В) в мкм вычисляют по формуле

B = (L1 - L2)e,

где L1 и L2 - показания окулярного микрометра соответственно для правой и левой границ царапины, в делениях шкалы;

e - цена деления барабана окулярного микрометра, мкм.

4.2.2. Величину твердости покрытия характеризуют шириной царапины (Вср), вычисленной как среднее арифметическое результатов трех измерений.

Черт. 2

Результат округляют с точностью до целого числа.

Результаты измерений заносят в протокол (см. приложение 2).

5. МЕТОД 2

5.1. Проведение испытания

5.1.1. Коромысло нагружают грузом. Нагрузку Р подбирают так, чтобы на испытуемой поверхности образовалась царапина шириной от 40 до 50 мкм. Коромысло осторожно опускают до соприкосновения иглы с покрытием и выполняют операции по пп. 4.1.2 - 4.1.5.

5.1.2. Ширину царапины (В1ср), в мкм, вычисляют по п. 4.2.

5.1.3. Испытания повторяют на том же образце, причем выбирают такую нагрузку Р2, чтобы образовывалась царапина шириной от 50 до 60 мкм (В2ср).

5.2. Обработка результатов

5.2.1. Твердость покрытия Нс в ньютонах определяют графически или расчетным путем.

5.2.2. При графическом определении твердости покрытия для каждого испытуемого образца строят график в логарифмическом масштабе в соответствии с приложением 3, представляющий собой прямую, проведенную через две точки, соответствующие значениям ширины царапины (Вср.), полученным при испытании.

На графике определяют величину твердости.

Например:

точка 1 (В1ср.) = 42 мкм; Р1 = 0,15 Н;

точка 2 (В2ср.) = 58 мкм; Р2 = 0,35 Н;

соответственно Нс = 0,24 Н.

5.2.3. Величину твердости покрытия (Нс) в ньютонах расчетным путем вычисляют по формуле

где P1 и P2 - испытательные нагрузки, Н;

B1ср. и В2ср. - значения ширины царапины, мкм.

Результаты испытаний заносят в протокол (см. приложение 2).

ПРИЛОЖЕНИЕ 1

Справочное

ХАРАКТЕРИСТИКА МИКРОСКОПОВ И ОБЪЕКТИВОВ, ПРИМЕНЯЕМЫХ ДЛЯ ИЗМЕРЕНИЯ ШИРИНЫ ЦАРАПИНЫ

Обозначение объектива

Марки или тип микроскопа

Увеличение и числовая апертура

Видимое общее увеличение микроскопа с окуляром МОВ-1-15

Цена деления барабана окулярного микрометра МОВ-1-15 (e), мкм

М-42

Биологические типа МБУ-4, 5, 6 «Биолам 70» Р11, Р12, Р13, Р15, Р16, С11, С12, С13, Д12

8,0 ´ 0,20

120

0,625

ОМ-2

Поляризационные МПД-1, Полам С111, С112

9,0 ´ 0,20

135

0,556

ОМ-12

МБУ-6

3,7 ´ 0,11

55,5

1,357

ОС-39

МИС-11

5,9 ´ 0,13

88,5

0,847

ОС-40

МИС-11

10,6 ´ 0,30

159

0,472

ПРИЛОЖЕНИЕ 2

Рекомендуемое

ПРОТОКОЛ
испытаний по определению твердости защитно-декоративных покрытий
царапанием, представленных
_____________________________________________

(наименование предприятия, организации)

Организация (предприятие), проводящая испытание_____________________________

Дата проведения испытаний_________________________________________________

Цель испытаний___________________________________________________________

Основание для проведения испытаний (письмо заказчика)________________________

Краткая характеристика образцов:

марка ЛКМ или ЗДП_______________________________________________________

дата изготовления_________________________________________________________

Метод испытаний по ГОСТ_________________________________________________

Прибор_________________                             Дата поверки________________________

(тип, марка)

Цена деления барабана окулярного микрометра (e)______________________________

Результаты испытаний

Величина нагрузки, Р, Н

Порядковый номер контрольного участка

Показание отсчетов по измерительной системе микроскопа

Ширина царапины В, мкм (L1 - L2), e

Твердость покрытия

По методу 1, мкм

В1 +В2 + В3

По методу 2, Н, полученная графическим (расчетным) способом

L1

L2

L1 - L2

3

Р1

Р2









В1ср

В2ср

Вср

Нс

Подписи                                                                               «____»_________ г.

ПРИЛОЖЕНИЕ 3

Рекомендуемое

ДИАГРАММА ДЛЯ ОПРЕДЕЛЕНИЯ ТВЕРДОСТИ ЦАРАПАНИЕМ (Нс)

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР и Министерством высшего и среднего специального образования СССР

РАЗРАБОТЧИКИ

А.Н. Кириллов, д-р техн. наук; В.Г. Санаев, канд. техн. наук; Т.С. Вольнова, главный конструктор проекта; Л.Я. Гулина, вед. инженер; М.И. Соколова, вед. инженер

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 17.06.87 № 2107

3. Стандарт содержит все требования СТ СЭВ 5093-85. В стандарт дополнительно включен метод 1

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 7328-82

2

6. Переиздание. Апрель 1992 г.
