Утвержден и введен в действие

Постановлением Госстроя СССР

от 12 октября 1990 г. N 85



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ФОРМЫ СТАЛЬНЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ



ПРОЕМООБРАЗОВАТЕЛИ И ВКЛАДЫШИ



КОНСТРУКЦИЯ



Steel moulds for reinforced concrete members.

Elements forming openings and recesses. Design



ГОСТ 28715-90



Группа Ж33



ОКП 48 4223, 48 4225, 48 4226



Срок введения в действие

1 января 1991 года



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. Разработан и внесен Межотраслевым государственным объединением "Строммаш".

Разработчики: А.К. Шнейдер (руководитель темы); Ю.Д. Златоверов; П.П. Кириченко; Р.М. Колтовская; И.Н. Нагорняк.

2. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 12.10.1990 N 85.

3. Введен впервые.

4. Ссылочные нормативно-технические документы



────────────────────────────────────────────┬─────────────────────

   Обозначение НТД, на который дана ссылка       Номер пункта

────────────────────────────────────────────┼─────────────────────

ГОСТ 25781-83                               │Вводная часть; 1

ГОСТ 25878-85                               │7

ГОСТ 27204-87                               │8; 10.3



Настоящий стандарт распространяется на сварные проемообразователи и вкладыши стальных форм для изготовления железобетонных изделий по ГОСТ 25781 и элементы их крепления к форме и устанавливает требования к конструкции основных стандартизируемых сборочных единиц и деталей.

Стандарт не распространяется на проемообразователи и вкладыши, изготовляемые из стальных, чугунных и алюминиевых отливок и полимерных материалов, на устройства, образующие в изделии каналы для электропроводки, и элементы архитектурного назначения.

1. Технические требования, требования безопасности, комплектности, правила приемки, методы контроля, упаковка и маркировка, транспортирование, хранение и гарантийный срок эксплуатации стандартизируемых элементов должны соответствовать ГОСТ 25781.

2. Проемообразователи и вкладыши, в зависимости от условий распалубки железобетонных изделий, по своей конструкции и способу крепления к форме подразделяют на:

стационарные;

съемные.

2.1. Стационарные проемообразователи и вкладыши - элементы, закрепленные на форме и не снимаемые с нее в пределах технологического цикла формования изделий.

2.2. Съемные проемообразователи и вкладыши - элементы формы, извлекаемые из бетона до съема изделия или вместе с ним.

3. Проемообразователи и вкладыши в зависимости от требований к переоснастке форм могут быть сменными.

Сменные проемообразователи и вкладыши - элементы формы, заменяемые, перемещаемые или снимаемые при переоснастке формы.

4. Проемообразователи и вкладыши изготовляют сварными из стального листа. Для повышения жесткости проемообразователей и вкладышей следует изготовлять их с каркасом из фасонного металлопроката или гнутого профиля. Формовочные поверхности проемообразователей изготовляют из листа толщиной не менее 8 мм, а вкладышей - из листа толщиной не менее 6 мм.

В технически обоснованных случаях для изготовления вкладышей допускается применение листа толщиной не менее 4 мм.

5. Формовочные поверхности проемообразователей и вкладышей должны иметь распалубочные (технологические) уклоны, обеспечивающие беспрепятственное извлечение их из изделия или съем изделия с них.

6. Проемообразователи, образующие проемы с двусторонними уклонами по толщине изделия, делают разъемными: нижнюю часть - рамку - крепят к поддону, верхнюю - щит - снимают до извлечения изделия из формы.

7. При установке в форме проемообразователей и вкладышей опирание их на настил поддона, отвечающего требованиям ГОСТ 25878, а также прилегание щитов к рамкам в разъемных проемообразователях должно производиться кромками, шероховатость поверхности которых не более  20 мкм.

В местах примыкания зазоры не должны превышать 2 мм. При этом общая длина местных зазоров не должна быть более одной трети длины примыкания.

8. Проемообразователи или их верхние части (щиты), а также вкладыши, извлекаемые из бетона свежеотформованного изделия краном, должны иметь строповочные устройства.

Конструкция строповочных устройств должна отвечать требованиям ГОСТ 27204.

В технически обоснованных случаях допускается применение строповочных устройств другого типа.

9. Для обеспечения точности установки в форме в проектном положении съемных проемообразователей, вкладышей или отдельных элементов (щитов) следует применять направляющие штыри. Плотность прилегания проемообразователей, вкладышей или их элементов к соответствующим опорным поверхностям должна обеспечиваться массой устанавливаемого проемообразователя, вкладыша или при помощи стягивающих устройств.

10. Способы крепления в форме проемообразователей и вкладышей

10.1. Несменяемые стационарные проемообразователи и вкладыши крепят посредством резьбовых соединений, элементы которых приваривают к настилу поддона с нижней стороны, или приваркой закрепляемого элемента непосредственно к формовочной поверхности настила поддона.

Стационарные вкладыши крепят к бортам приваркой их непосредственно к формовочной поверхности борта.

10.2. Сменные стационарные проемообразователи и вкладыши в форме крепят при помощи застопоряемых (шплинты, отгибные шайбы и др.) резьбовых соединений.

10.3. Съемные вкладыши крепят к бортам, отвечающим требованиям ГОСТ 27204, при помощи фиксаторов.

Вкладыши, образующие в изделии штрабы и устанавливаемые на противоположных бортах, фиксируют направляющими штырями.

Съемные проемообразователи и вкладыши крепят к поддону в случае необходимости предотвращения их смещения в вертикальном направлении при формовании.

11. Примеры конструкции проемообразователей и вкладышей различного назначения приведены в Приложении 1.

Примеры конструкции каркаса проемообразователей и вкладышей приведены в Приложении 2.

Примеры установки стационарных проемообразователей и вкладышей в форме приведены в Приложении 3.

Конструкция и размеры фиксаторов для крепления съемных проемообразователей и вкладышей и примеры их применения приведены в Приложении 4.

Примеры установки щита проемообразователя приведены в Приложении 5.

В технически обоснованных случаях допускается применение других способов и устройств крепления проемообразователей и вкладышей к поддону и бортам формы.











Приложение 1

Рекомендуемое



ПРИМЕРЫ КОНСТРУКЦИЙ ПРОЕМООБРАЗОВАТЕЛЕЙ И ВКЛАДЫШЕЙ



1. Конструкция проемообразователей с двусторонними уклонами



План формы





При формовании панели лицевой стороной вниз





При формовании панели лицевой стороной вверх





1 - проемообразователь оконного проема; 1.1 - щит,

1.2 - рамка; 2 - проемообразователь оконного и дверного

проемов; 3 - вкладыш, образующий штрабу



Черт. 1



2. Конструкция проемообразователей и вкладышей с односторонними уклонами

2.1. Стационарный проемообразователь (вкладыш).





Черт. 2



2.2. Съемный проемообразователь (вкладыш).





Черт. 3



3. Конструкция вкладышей, образующих выемки (пазы, полки)

3.1. При установке на поддоне.





Черт. 4



3.2. При установке на борту.





Черт. 5











Приложение 2

Рекомендуемое



КОНСТРУКЦИЯ КАРКАСА ПРОЕМООБРАЗОВАТЕЛЕЙ И ВКЛАДЫШЕЙ



1. Для обеспечения геометрической точности формообразующих поверхностей проемообразователей и вкладышей, выполненных с каркасом, следует выполнять механическую обработку соответствующих поверхностей каркаса.

1.1. Каркас из швеллера.





Черт. 6



1.2. Каркас из уголка.





Черт. 7



1.3. Каркас из гнутого профиля.





Черт. 8











Приложение 3

Рекомендуемое



УСТАНОВКА СТАЦИОНАРНЫХ ПРОЕМООБРАЗОВАТЕЛЕЙ

И ВКЛАДЫШЕЙ В ФОРМЕ



1. Стационарные несменяемые элементы

1.1. Установка вкладыша на поддоне с приваркой по контуру снаружи.





Черт. 9



1.2. Установка вкладыша на поддоне с фиксацией гайки сваркой.





1 - шпилька; 2 - гайка



Черт. 10



1.3. Установка разъемного проемообразователя с приваркой рамки с внутренней стороны.





Черт. 11





Черт. 12



1.4. Установка вкладыша с приваркой к формовочной поверхности борта.





Черт. 13



2. Стационарные сменные элементы

2.1. Установка вкладыша на поддоне на шпильках.





1 - шпилька; 2 - платик; 3 - гайка; 4 - отгибная шайба



Черт. 14



2.2. Установка вкладыша на шпильках на поддоне с паровой полостью.





1 - шпилька; 2 - направляющая; 3 - платик; 4 - гайка;

5 - отгибная шайба; 6 - поддон; 7 - вкладыш



Черт. 15



2.3. Установка рамки разъемного проемообразователя на шпильках.





1 - щит; 2 - рамка; 3 - отгибная шайба; 4 - гайка;

5 - платик; 6 - шпилька



Черт. 16





1 - щит; 2 - рамка; 3 - отгибная шайба; 4 - гайка;

5 - платик; 6 - шпилька



Черт. 17



2.4. Установка рамки разъемного проемообразователя на болтах.





1 - болт; 2 - гайка; 3 - шплинт



Черт. 18



2.5. Установка вкладыша на борту с креплением болтами.





1 - болт; 2 - шайба отгибная; 3 - борт; 4 - вкладыш



Черт. 19

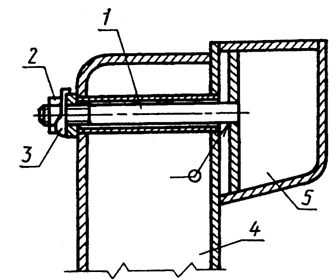

2.6. Установка вкладыша на борту с креплением на шпильках.





1 - шпилька; 2 - гайка; 3 - отгибная шайба; 4 - борт;

5 - вкладыш



Черт. 20











Приложение 4

Рекомендуемое



УСТАНОВКА СЪЕМНЫХ ПРОЕМООБРАЗОВАТЕЛЕЙ И ВКЛАДЫШЕЙ В ФОРМЕ



1. Установка проемообразователей и вкладышей на поддоне

Конструкция и размеры элементов крепления съемных проемообразователей и вкладышей приведены на черт. 21 - 23.





Черт. 21





Черт. 22





Черт. 23



Примеры применения фиксаторов приведены на черт. 24 - 28.



Примеры применения фиксаторов





Черт. 24





Черт. 25





Черт. 26



2. Крепление вкладышей к бортам фиксаторами

Конструкция и размеры фиксаторов для съемных вкладышей приведены на черт. 27 и в табл. 1.





1 - фиксатор; 2 - труба; 3 - скоба



Черт. 27



Таблица 1



                                                               мм

────────┬───────┬────────┬───────┬─────┬──────┬─────┬──────┬──────

   L      185    205     225  │ 245 │ 265  │ 285 │ 305  │ 325

────────┼───────┼────────┼───────┼─────┼──────┼─────┼──────┼──────

   l      150    170     190  │ 210 │ 230  │ 250 │ 270  │ 290



Примеры установки фиксаторов приведены на черт. 28 и в табл. 2.



Примеры установки фиксаторов







Черт. 28



Таблица 2



                                                               мм

───┬──────┬───────┬───────┬───────┬───────┬───────┬───────┬───────

В  │До 100│Св. 100│Св. 120│Св. 140│Св. 165│Св. 185│Св. 205│Св. 225

         │до 120 │до 140 │до 165 │до 185 │до 205 │до 225 │до 245

───┼──────┼───────┼───────┼───────┼───────┼───────┼───────┼───────

L  │150   │170    │190    │210    │230    │250    │270    │290











Приложение 5

Рекомендуемое



УСТАНОВКА ЩИТА ПРОЕМООБРАЗОВАТЕЛЯ



1. Установка щита проемообразователя на штырях без применения стягивающих устройств





1 - щит; 2 - штырь; 3 - рамка



Черт. 29

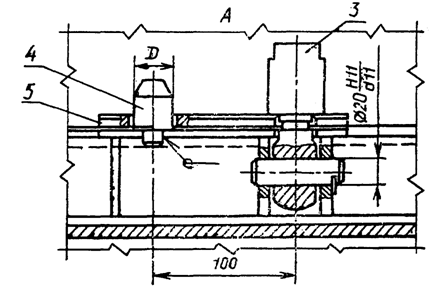

2. Установка щита на штырях с креплением при помощи замка







1 - щит; 2 - рамка; 3 - замок; 4 - штырь; 5 - планка



Черт. 30
