Утвержден и введен в действие

Постановлением Госстроя СССР

от 14 ноября 1985 г. N 192



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ С ТРОЙНЫМ

ОСТЕКЛЕНИЕМ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ



ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ



Wooden windows and balcony doors of triple glazing

for dwelling and public buildings.

Types, structure and dimensions



ГОСТ 16289-86



Группа Ж32



ОКП 53 6133



Дата введения

1 января 1987 года



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. Разработан и внесен Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Разработчики: И.В. Строков (руководитель темы); Б.А. Филозофович; И.С. Посельская; Г.Г. Коваленко; Н.Н. Цаплев, канд. техн. наук; А.В. Ткаченко; Г.В. Левушкин; Н.В. Шведов.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 14.11.1985 N 192.

3. Взамен ГОСТ 16289-80.

4. Ссылочные нормативно-технические документы



───────────────┬───────────────┬───────────────┬──────────────────

  Обозначение  │ Номер пункта, │  Обозначение    Номер пункта,

НТД, на который  приложения   │НТД, на который│   приложения

 дана ссылка                    дана ссылка

───────────────┼───────────────┼───────────────┼──────────────────

ГОСТ 111-90    │2.7            │ГОСТ 5088-78   │2.6, Приложение 3

ГОСТ 538-88    │Приложение 3   │ГОСТ 5090-86   │2.5, Приложение 3

ГОСТ 1145-80   │Приложение 6   │ГОСТ 5091-78   │Приложение 3

ГОСТ 2697-83   │2.2            │ГОСТ 8242-88   │2.2

ГОСТ 4598-86   │2.2            │ГОСТ 10174-90  │2.8

ГОСТ 5087-80   │Приложение 3   │ГОСТ 23166-78  │2.1, Приложение 3



5. Переиздание. Июнь 1992 г.



Настоящий стандарт распространяется на деревянные окна и балконные двери с тройным остеклением, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.



1. ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ



1.1. Окна и балконные двери изготовляют по настоящему стандарту с раздельноспаренными переплетами и дверными полотнами.

1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать: для жилых зданий - указанным на черт. 1 и в Приложении 1; для общественных зданий - указанным на черт. 2 и в Приложении 2.



Типы и габаритные размеры окон

и балконных дверей жилых зданий



Окна





Балконные двери





Черт. 1

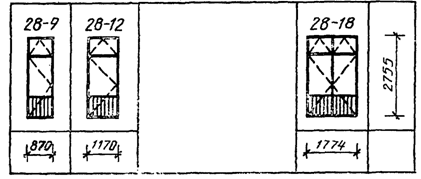

Типы и габаритные размеры окон

и балконных дверей общественных зданий



Окна





Балконные двери





Черт. 2



Примечания к черт. 1 и 2. 1. Схемы изделий изображены со стороны фасада.

2. Цифры над схемами изделий обозначают размеры проемов в модулях.



Окна и балконные двери, приведенные на черт. 1, допускается применять и для общественных зданий.

1.3. Окна размерами 9 - 13,5; 12 - 13,5; 15 - 3,5; 18 - 13,5 и 21 - 13,5 модулей (модуль М = 100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя должны изготовлять шириной на 80 мм больше указанной на черт. 1 за счет увеличения ширины широких створок, а окно размерами 15 - 16 модулей - шириной на 70 мм меньше указанной на черт. 1, при этом маркировку изменяют соответственно на 9 - 14; 12 - 14; 15 - 14; 18 - 14; 21 - 14 и 15 - 5.

1.4. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком - в негативном изображении.

1.5. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:



    Х  Х   Х - Х   Х  Х



                 └─── Обозначение настоящего стандарта

               └────── Буквы, означающие: А, В и Г - варианты

                       рисунков одного размера;

                       Н - окно в негативном изображении;

                       Л - левое окно или левую балконную

                       дверь

            └────────── Ширина проема, дм

         └────────────── Высота проема, дм

      └────────────────── Тип изделия: РС - с раздельноспаренными

                          переплетами и дверными полотнами

    └───────────────────── Вид изделия: О - окно; Б - балконная

                           дверь



Примеры условных обозначений

Окно правое типа РС для проема высотой 15 и шириной 9 дм:

ОРС15-9 ГОСТ 16289-86

То же, левое:

ОРС15-9Л ГОСТ 16289-86

Окно типа РС для проема высотой 15 и шириной 13,5 дм, с форточной створкой:

ОРС15-13,5 ГОСТ 16289-86

То же, для проема высотой 18 и шириной 18 дм, с несимметричным рисунком (вариант В):

ОРС18-18В ГОСТ 16289-86

То же, в негативном изображении:

ОРС18-18ВН ГОСТ 16289-86

Дверь балконная правая типа РС для проема высотой 22 и шириной 7,5 дм:

БРС22-7,5 ГОСТ 16289-86

То же, левая:

БРС22-7,5 Л ГОСТ 16289-86



2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ



2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт. 3 - 6, размеры сечений - на черт. 7 - 15; для общественных зданий - на черт. 16 - 22, размеры сечений - на черт. 23 - 32.

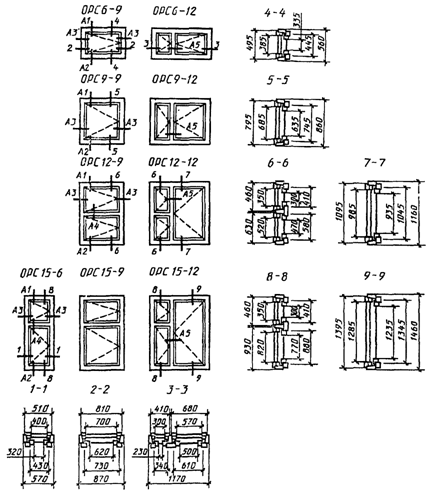

Конструкция, форма, основные размеры и марки

окон и балконных дверей жилых зданий





Черт. 3





Черт. 4





Черт. 5





Черт. 6

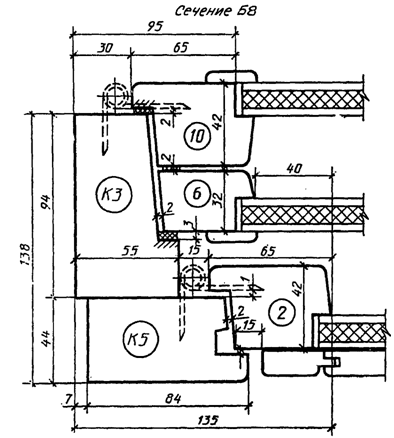

Сечения по притворам окон и балконных

дверей жилых зданий





- профили сечения коробок;

- профили сечения створок



─────────────┬──────────┬──────────┬──────────┬───────────────────

  Сечение         а         б         в          Деталь

─────────────┼──────────┼──────────┼──────────┼─────┬──────┬──────

     А1          55        115       85      1    5     9

     Б1          65        125       95      2    6   │ 10



Примечание. Допускается размеры раскладки по стеклу уменьшать на 1 мм.



Черт. 7





1 - уплотняющие прокладки; 2 - отверстие

диаметром 10 мм для отвода воды



─────────────┬──────────┬──────────┬──────────┬───────────────────

  Сечение         а         б         в          Деталь

─────────────┼──────────┼──────────┼──────────┼─────┬──────┬──────

     А2          55        110       90      3    7     11

     Б2          65        120      100      4    8     12



Примечание. Вариант отлива из алюминия см. черт. 10.



Черт. 8





─────────────┬──────────┬──────────┬──────────┬───────────────────

  Сечение         а         б         в          Деталь

─────────────┼──────────┼──────────┼──────────┼─────┬──────┬──────

     А3          55        125       85      1    5      9

     Б3          65        135       95      2    6     10



Черт. 9





──────────┬──────┬──────┬──────┬──────────────────────────────────

  Сечение   а     б     в                Деталь

──────────┼──────┼──────┼──────┼─────┬─────┬─────┬─────┬─────┬────

     А4     55    165 │ 115    1    5    9    3    7  │ 11

     Б4     65    185 │ 135    2    6  │ 10    4    8  │ 12



Черт. 10





─────────────┬──────────┬──────────┬──────────┬───────────────────

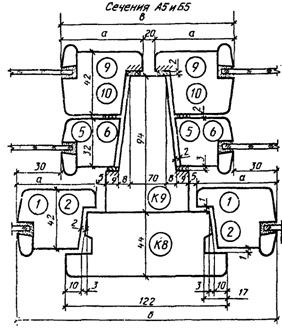

  Сечение         а         б         в          Деталь

─────────────┼──────────┼──────────┼──────────┼─────┬──────┬──────

     А5          55        190       130     1    5      9

     Б5          65        210       150     2    6     10



Черт. 11





Черт. 12







1 - твердая ДВП толщиной 3,2 - 4 мм по ГОСТ 4598;

2 - мягкая ДВП толщиной 8 мм по ГОСТ 4598;

3 - пергамин по ГОСТ 2697;

4 - обшивка типа О-2 по ГОСТ 8242; 5 - раскладка



Черт. 13





Черт. 14





Черт. 15



Конструкция, форма, основные размеры и марки

окон и балконных дверей общественных зданий





Черт. 16





Черт. 17





Черт. 18





Черт. 19





Черт. 20





Черт. 21





Черт. 22



Сечения по притворам окон и балконных

дверей общественных зданий





Черт. 23





1 - уплотняющие прокладки;

2 - отверстие диаметром 10 мм для отвода воды



Черт. 24





Черт. 25





─────────────┬──────────┬──────────┬──────────┬─────────┬─────────

  Сечение         а         б         в        г    │ Деталь

─────────────┼──────────┼──────────┼──────────┼─────────┼─────────

     В4          210        5        30       124     К14

     В5          220       15        40       134     К15



Примечание. Петля для сечения В5.



Черт. 26





Черт. 27





Примечание. Заполнение полотен см. черт. 29.



Черт. 28





1 - твердая ДВП марки Т группы А толщиной 3,2 - 4 мм

по ГОСТ 4598; 2 - мягкая ДВП толщиной 8 мм по ГОСТ 4598;

3 - пергамин по ГОСТ 2697; 4 - обшивка типа О-2

по ГОСТ 8242; 5 - раскладка



Черт. 29





Черт. 30





Черт. 31





1 - нащельник



Черт. 32



2.3. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек, фрамуг и полотен дверей и по наружным сторонам коробок.

На чертежах, приведенных в настоящем стандарте, указаны размеры для неокрашенных деталей и изделий в миллиметрах.

2.4. Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах под широкими створками, фрамугами и полотнами сверлят отверстия диаметром 10 мм, располагаемые на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточными и узкими створками - одно отверстие посередине створок.

2.5. Наружные створки окон и наружные полотна балконных дверей должны быть оснащены врезными завертками со съемными ручками, а фрамуги - фрамужными приборами по ГОСТ 5090.

2.6. Наружные створки окон и наружные полотна балконных дверей должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088.

Внутренние створки окон высотой более 1400 мм и шириной более 600 мм, высотой более 1000 мм и шириной более 900 мм, а также полотна балконных дверей должны быть навешены на три петли.

2.7. Для остекления окон и балконных дверей жилых зданий следует применять стекло по ГОСТ 111 толщиной 2,5 - 3 мм, а для общественных зданий - толщиной 3 - 4 мм.

Толщину стекла уточняют в проекте с учетом ветровых нагрузок и шумовых воздействий в районе строительства и указывают в заказе на изделия.

2.8. Места расположения уплотняющих пенополиуретановых прокладок по ГОСТ 10174 в притворах окон и балконных дверей указаны на чертежах сечений.

2.9. По требованию потребителей по периметру коробок окон и балконных дверей на торцевых и боковых поверхностях допускаются продольные пазы различного профиля, заполняемые деревянными вкладышами и обрамляемые наличниками при соединении изделий друг с другом.

2.10. Для обеспечения возможности оборудования окон и балконных дверей общественных зданий фрамужными приборами рычажного типа допускается увеличивать толщину верхних и вертикальных брусков коробок и импостов на 20 мм без изменения габаритов изделий.

2.11. По согласованию изготовителя с потребителем допускается изготовление балконных дверей высотой 28 модулей с фрамугами в отдельных коробках. В этом случае высоту глухой части полотен или остекленной части фрамуг уменьшают на 50 мм.

2.12. Расположение приборов в окнах и балконных дверях (примеры) приведено в Приложении 3; спецификация стекол для окон и балконных дверей жилых зданий приведена в Приложении 4; спецификация стекол для окон и балконных дверей общественных зданий приведена в Приложении 5; фрамужный соединитель и ручка-упор приведены в Приложении 6.











Приложение 1

Справочное



ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ





Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.











Приложение 2

Справочное



ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ





Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.











Приложение 3

Рекомендуемое



РАСПОЛОЖЕНИЕ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ

(ПРИМЕРЫ)





1 - петля ПВ1-100Л для внутренних створок, ПВ2-100-1

для наружных створок; 2 - петля ПВ3-1 для спаривания;

3 - петля ПВ1-80П для внутренних створок, ПВ2-75-1

для наружных створок; 4 - завертка ЗР2-1 для внутренних

створок, ЗР2-2 для наружных створок со съемной ручкой;

5 - стяжка СТ





Черт. 1





1 - петля ПВ1-100П для внутренних, ПВ2-100-1 для наружных

створок; 2 - петля ПВ3-1 для спаривания; 3 - петля ПВ2-100-2

для наружных и внутренних фрамуг; 4 - завертка ЗР2-1

для внутренних створок; ЗР2-2 для наружных створок

со съемной ручкой; 5 - прибор фрамужный ПФ2;

6 - петля ПВ3-2 для спаривания; 7 - фрамужный соединитель;

8 - стяжка СТ; 9 - ручка РС80; 10 - фиксатор ФК1



Черт. 2



Примечания к черт. 1 и 2. 1. Приборы для окон и балконных дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5090 и ГОСТ 5091.

2. Наружные створки должны навешиваться на петли типов ПВ2 с вынимающимися стержнями.

3. Завертки показаны в открытом положении.

4. Ручки РС80 устанавливают на наружных створках с внешней стороны здания на высоте 1000 мм от порога.

5. Фрамужный прибор показан условно.

6. Стяжки СТ располагают на створках со стороны помещения.

7. Угольники устанавливают в соответствии с п. 2.13 ГОСТ 23166.

8. Фиксаторы устанавливают на узкие створки окон жилых и общественных зданий.











Приложение 4

Справочное



СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН

И БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ



──────────────┬───────────────────────────────────────────────────

    Марка                         Размер, мм

              ├─────────────────────────┬─────────────────────────

                      внутренний                наружный

              ├────────┬────────┬───────┼────────┬────────┬───────

              │ Высота │ Ширина │ Кол.  │ Высота │ Ширина │ Кол.

──────────────┼────────┼────────┼───────┼────────┼────────┼───────

ОРС6-9          400     715      2     350     635     1

──────────────┤        ├────────┤               ├────────┤

ОРС6-12                585                    515

                      ├────────┤               ├────────┤

                        315                    245

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС9-9          700     715            650     635

──────────────┤        ├────────┤               ├────────┤

ОРС9-12                 585                    515

                      ├────────┤               ├────────┤

                        315                    245

──────────────┤        ├────────┤               ├────────┤

ОРС9-13,5               735                    665

                      ├────────┤               ├────────┤

                        315                    245

──────────────┤        ├────────┤               ├────────┤

ОРС9-15                 885                    815

                      ├────────┤               ├────────┤

                        315                    245

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС12-9         535     715            485     635

              ├────────┤               ├────────┤

                365                    315

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС12-12      │ 1000     585            950     515

              ├────────┼────────┤       ├────────┼────────┤

                535     315            485     245

              ├────────┤               ├────────┤

                365                    315

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС12-13,5    │ 1000     735            950     665

              ├────────┼────────┤       ├────────┼────────┤

               535     315            485     245

              ├────────┤               ├────────┤

                365                    315

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС12-15      │ 1000     885            950     815

              ├────────┼────────┤       ├────────┼────────┤

                535     315            485     245

              ├────────┤               ├────────┤

                365                    315

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС15-6         835     415            785     335

              ├────────┤               ├────────┤

                365                    315

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС15-9         835     715            785     635

              ├────────┤               ├────────┤

                365                    315

──────────────┼────────┤               ├────────┤

ОРС15-9А      │ 1300                  │ 1250

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС15-12      │ 1300     585          │ 1250     515

              ├────────┼────────┤       ├────────┼────────┤

                835     315            785     245

              ├────────┤               ├────────┤

                365                    315

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС15-13,5    │ 1300     735          │ 1250     665

              ├────────┼────────┤       ├────────┼────────┤

                835     315            785     245

              ├────────┤               ├────────┤

                365                    315

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС15-18      │ 1300     755          │ 1250     685

                      ├────────┤               ├────────┤

              ├────────┤               ├────────┤

                835     315            785     245

              ├────────┤               ├────────┤

                365                    315

──────────────┼────────┼────────┼───────┼────────┼────────┼───────

ОРС15-21      │ 1300     685      4   │ 1250     615     2

              ├────────┼────────┼───────┼────────┼────────┼───────

                835     315      2     785     245     1

              ├────────┤               ├────────┤

                365                    315

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС18-9         995     695            945     615

              ├────────┤               ├────────┤

                465                    415

──────────────┼────────┤               ├────────┼────────┤

ОРС18-9А      │ 1580                  │ 1530     625

──────────────┤

              ├────────┼────────┤       ├────────┼────────┤

ОРС18-13,5      995     315            945     245

              ├────────┤               ├────────┤

                465                    415

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС15-15      │ 1300     885          │ 1250     815

              ├────────┼────────┤       ├────────┼────────┤

                835     315            785     245

              ├────────┤               ├────────┤

                365                    315

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС18-15      │ 1580     845          │ 1530     775

              ├────────┼────────┤       ├────────┼────────┤

                995     315            945     245

              ├────────┤               ├────────┤

                465                    415

──────────────┼────────┼────────┤       ├────────┼────────┤

БРС22-7,5     │ 1300     545          │ 1250     465

──────────────┤        ├────────┤               ├────────┤

БРС22-9                 695                    615

──────────────┼────────┼────────┤       ├────────┼────────┤

БРС24-7,5     │ 1580     545          │ 1530     465

──────────────┤        ├────────┤               ├────────┤

БРС24-9                 695                    615











Приложение 5

Справочное



СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН

И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ



──────────────┬───────────────────────────────────────────────────

    Марка                         Размер, мм

              ├─────────────────────────┬─────────────────────────

                      внутренний                наружный

              ├────────┬────────┬───────┼────────┬────────┬───────

              │ Высота │ Ширина │ Кол.  │ Высота │ Ширина │ Кол.

──────────────┼────────┼────────┼───────┼────────┼────────┼───────

ОРС12-9В         980     695    2      930     615    1

──────────────┤        ├────────┤               ├────────┤

ОРС12-12В                995                    915

──────────────┤        ├────────┤               ├────────┤

ОРС12-13,5В             1145                   1065

──────────────┤        ├────────┤               ├────────┤

ОРС12-15В                775                    705

                      ├────────┤               ├────────┤

                         385                    315

──────────────┤        ├────────┤               ├────────┤

ОРС12-18В                995                    925

                      ├────────┤               ├────────┤

                         465                    395

──────────────┤        ├────────┤               ├────────┤

ОРС12-21В               1195                   1125

                      ├────────┤               ├────────┤

                         565                    495

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС18-9В        1050     695           1000     615

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС18-12В       1050     995           1000     915

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС18-13,5В     1050    1145           1000    1065

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС18-15В       1580     385           1530     315

              ├────────┼────────┤       ├────────┼────────┤

                1050     775           1000     705

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС18-18В       1580     465           1530     395

              ├────────┼────────┤       ├────────┼────────┤

                1050     995           1000     925

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС18-21В       1580     565           1530     495

              ├────────┼────────┤       ├────────┼────────┤

                1050    1195           1000    1125

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС18-24В       1580    1030           1530     960

              ├────────┤               ├────────┤

                1050                   1000

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС18-9Г        1580     695           1530     615

──────────────┤        ├────────┤       ├────────┼────────┤

ОРС18-27В               1180           1530    1110

              ├────────┤               ├────────┤

                1050                   1000

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС18-12Г       1580     995           1530     915

──────────────┤        ├────────┤               ├────────┤

ОРС18-13,5Г             1145                   1065

──────────────┤        ├────────┤               ├────────┤

ОРС18-15Г                775                    705

                      ├────────┤               ├────────┤

                         385                    315

──────────────┤        ├────────┤               ├────────┤

ОРС18-18Г                995                    925

                      ├────────┤               ├────────┤

                         465                    395

──────────────┤        ├────────┤               ├────────┤

ОРС18-21Г               1195                   1125

                      ├────────┤               ├────────┤

                         565                    495

──────────────┤        ├────────┼───────┤        ├────────┼───────

ОРС18-24Г               1030     4              960    2

──────────────┤        ├────────┼───────┤        ├────────┼───────

ОРС18-27Г               1175     2             1105    1

                      ├────────┼───────┤        ├────────┼───────

                         525     4              455    2

──────────────┼────────┼────────┼───────┼────────┼────────┼───────

ОРС21-9В        1350     695     2     1300     615    1

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС21-12В       1350     995           1300     915

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС21-13,5В     1350    1145           1300    1065

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС21-15В       1880     385           1830     315

              ├────────┼────────┤       ├────────┼────────┤

                1350     775           1300     705

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС21-18В       1880     465           1830     395

              ├────────┼────────┤       ├────────┼────────┤

                1350     995           1300     925

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС21-9Г        1880     695           1830     615

──────────────┤        ├────────┤       ├────────┼────────┤

ОРС21-21В                565           1830     495

              ├────────┼────────┤       ├────────┼────────┤

                1350    1195           1300    1125

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС21-24В       1880    1030           1830     960

              ├────────┤               ├────────┤

                1350                   1300

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС21-27В       1880    1180           1830    1110

              ├────────┤               ├────────┤

                1350                   1300

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┤       ├────────┼────────┤

ОРС21-12Г       1880     995           1830     915

──────────────┤        ├────────┤               ├────────┤

ОРС21-13,5Г             1145                   1065

──────────────┤        ├────────┤               ├────────┤

ОРС21-15Г                775                    705

                      ├────────┤               ├────────┤

                         385                    315

──────────────┤        ├────────┤               ├────────┤

ОРС21-18Г                995                    925

                      ├────────┤               ├────────┤

                         465                    395

──────────────┤        ├────────┤               ├────────┤

ОРС21-21Г               1195                   1125

                      ├────────┤               ├────────┤

                         565                    495

──────────────┤        ├────────┼───────┤        ├────────┼───────

ОРС21-24Г               1030     4              960    2

──────────────┤        ├────────┼───────┤        ├────────┼───────

ОРС21-27Г               1175     2             1105    1

                      ├────────┼───────┤        ├────────┼───────

                         525     4              455    2

──────────────┼────────┼────────┼───────┼────────┼────────┤

БРС28-9         1350     695     2     1300     615

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┤       ├────────┼────────┤

БРС28-12        1350     995           1300     915

              ├────────┤               ├────────┤

                 395                    335

──────────────┼────────┼────────┼───────┼────────┼────────┤

БРС28-18        1350     750     4     1300     735

                                             ├────────┤

                                                685

              ├────────┤               ├────────┼────────┤

                 395                    335     735

                                             ├────────┤

                                                685











Приложение 6

Справочное



СОЕДИНИТЕЛЬ ФРАМУЖНЫЙ





1 - ограничитель; 2 - соединитель



Черт. 1



РУЧКА-УПОР





Шурупы 1-3 х 25 по ГОСТ 1145 (2 шт.).



Черт. 2









© Информационно-справочная онлайн система "Технорма.RU" , 2010.
Бесплатный круглосуточный доступ к любым документам системы.

При полном или частичном использовании любой информации активная гиперссылка на Tehnorma.RU обязательна.


Внимание! Все документы, размещенные на этом сайте, не являются их официальным изданием.

Яндекс цитирования
