Введен в действие

Постановлением Госстандарта СССР

от 25 мая 1984 г. N 1742



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА



КОСТЮМЫ ИЗОЛИРУЮЩИЕ



ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ



Occupational safety standards system.

Insulating suits.

General technical requirements and test methods



ГОСТ 12.4.064-84



Группа Т58



ОКСТУ 0012



Взамен

ГОСТ 12.4.064-79



Постановлением Государственного комитета СССР по стандартам от 25 мая 1984 г. N 1742 дата введения установлена с 01.01.1985.

Переиздание. Июль 2001 г.



Настоящий стандарт <*> распространяется на изолирующие костюмы (ИК) промышленного назначения, применяемые для изоляции человека от воздействия опасных и вредных факторов при нормальном атмосферном давлении, и устанавливает общие технические требования к ним при их разработке и производстве и методы испытаний.

--------------------------------

<*> На территории Российской Федерации действует ГОСТ Р 12.4.196-99.



Настоящий стандарт не распространяется на скафандры и гидроизолирующие костюмы.

Настоящий стандарт полностью соответствует СТ СЭВ 4034-83.

Основные пояснения терминов, используемых в стандарте, приведены в Приложении 2.

Номенклатура показателей качества приведена в Приложении 3.



1. КЛАССИФИКАЦИЯ



1.1. Изолирующие костюмы в зависимости от назначения подразделяются для защиты от:

повышенного содержания радиоактивных веществ в воздухе рабочей зоны;

повышенных или пониженных температур воздуха рабочей зоны;

химических факторов;

биологических факторов.

1.2. Изолирующие костюмы в зависимости от способа подачи воздуха в подкостюмное пространство подразделяются на:

шланговые - Ш;

автономные - А.

1.3. Изолирующие костюмы в зависимости от принципа управления тепловым режимом в подкостюмном пространстве подразделяются на:

изолирующие костюмы с регулированием температуры воздуха в подкостюмном пространстве;

изолирующие костюмы без регулирования температуры воздуха в подкостюмном пространстве.



2. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



2.1. Изолирующие костюмы должны отвечать требованиям ГОСТ 12.4.011-89.

2.2. Значения коэффициента защиты и времени непрерывного пользования изолирующих костюмов должны соответствовать установленным в нормативно-технической документации на конкретные изделия.

2.3. Отклонение средней температуры тела человека при работе в изолирующем костюме от средней температуры без изолирующего костюма не должно превышать +/- 0,8 °C в течение заданного времени непрерывного пользования изолирующим костюмом.

2.4. Конструкция изолирующего костюма должна обеспечивать возможность приема и передачи информации: звуковой, зрительной или с помощью специальных устройств.

При выполнении в изолирующих костюмах работ, не требующих высокого качества связи, должно быть предусмотрено:

звукозаглушение в области речевых частот - не более 10 дБ;

понижение восприятия речи - не более 15%;

разборчивость передаваемой речи - не менее 80% (слов).

Примечание. Для работ, требующих более высокого качества связи, разборчивость передаваемой речи должна составлять не менее 94% (слов).



2.5. Значения микроклиматических параметров воздуха (температура, относительная влажность) в подкостюмном пространстве должны соответствовать установленным в нормативно-технической документации на конкретные изолирующие костюмы в зависимости от их назначения и условий эксплуатации.

2.6. Количество воздуха, подаваемого в шланговый изолирующий костюм, должно быть не менее 0,0042 м3/с (250 дм3/мин), в том числе в зону дыхания не менее 0,0025 м3/с (150 дм3/мин).

2.7. Объемное содержание двуокиси углерода во вдыхаемом воздухе должно быть не более 2%, кислорода - не менее 18%.

2.8. Конструкция изолирующих костюмов, их масса и ее распределение по поверхности тела не должны вызывать ограничение подвижности и работоспособности человека, препятствующее эффективному выполнению работы, предусмотренной технологическим процессом, передвижению работающего и эвакуации с объекта в аварийных ситуациях.

2.9. Масса изолирующего костюма не должна превышать для шланговых 8,5 кг, а для автономных - 11 кг.

2.10. Сокращение площади поля зрения в изолирующем костюме не должно превышать 30% площади поля зрения без изолирующего костюма.

2.11. Сопротивление дыханию не должно превышать 200 Па на вдохе и 160 Па на выдохе в автономных и 80 Па на выдохе в шланговых изолирующих костюмах при постоянном объемном расходе воздуха  м3/с.

2.12. Изолирующие костюмы должны сохранять свойства, обеспечивающие заданный коэффициент защиты после проведения соответствующих видов их очистки в течение всего срока эксплуатации, установленного для данного вида.

2.13. Конструкция изолирующих костюмов и материалы, предназначенные для их изготовления, должны выбираться с учетом особенностей условий труда и микроклиматических условий, в которых предусматривается использовать изолирующие костюмы.

2.14. Для изолирующих костюмов, предназначенных для эксплуатации в неблагоприятных микроклиматических условиях, должна быть предусмотрена возможность использовать устройства, обеспечивающие теплоизоляцию, отведение или подведение тепла.

2.15. Присоединительные узлы лицевых частей, фильтрующих и других конструктивных элементов изолирующих костюмов должны максимально унифицироваться.

2.16. Рецептурный состав композиций материалов, используемых для изготовления изолирующих костюмов, химическая и биологическая активность входящих в них компонентов должны исключать возможность токсического, раздражающего и сенсибилизирующего воздействия на организм человека.

2.17. Применяемые для изготовления изолирующих костюмов материалы и места соединений деталей костюмов должны обладать устойчивостью к агрессивным средам.

2.18. Специфические требования к отдельным конструкциям изолирующих костюмов, в том числе и автономным источникам воздуха, учитывающие особенности их применения, устанавливаются стандартами и техническими условиями на конкретное изделие с учетом требований настоящего стандарта.

2.19. Правила приемки, требования к упаковке, транспортированию и хранению изолирующих костюмов должны устанавливаться стандартами и техническими условиями на конкретное изделие.

2.20. Маркировка изолирующих костюмов должна соответствовать требованиям ГОСТ 12.4.115-82.



3. МЕТОДЫ ИСПЫТАНИЙ



3.1. Определение коэффициента защиты

Коэффициент защиты (К) изолирующих костюмов вычисляют по формуле



,



где Д - значение опасного или вредного фактора в окружающей среде;

- значение опасного или вредного фактора в подкостюмном пространстве.

Методы определения значений опасных или вредных факторов должны соответствовать установленным в нормативно-технической документации на конкретные изолирующие костюмы в соответствии с их назначением.

3.2. Определение отклонения средней температуры тела человека при работе в изолирующем костюме от средней температуры тела без изолирующего костюма

3.2.1. Среднюю температуру тела человека () в изолирующем костюме и без изолирующего костюма вычисляют по формуле



,



где  - коэффициент, определяемый по табл. 1 в зависимости от теплоощущений человека;

- температура "ядра" тела человека, °C;

- средняя температура поверхности кожи, °C.



Таблица 1



────────────────────────────────┬─────────────────────────────────

     Теплоощущения человека                   альфа

────────────────────────────────┼─────────────────────────────────

Жарко                                          0,9

Тепло                                          0,8

Комфортно                                      0,7

Прохладно                                      0,65

Холодно                                        0,61



3.2.2. Температуру "ядра" тела человека () измеряют в ректальной области. Среднюю температуру поверхности кожи (), определяемую путем измерения температуры кожи () в пяти областях поверхности тела человека (лоб, грудь, кисть, бедро, голень), вычисляют по формуле



,



где  - коэффициенты, определяемые для каждой из областей поверхности кожи по табл. 2.



Таблица 2



─────────────────────────────────┬────────────────────────────────

  Область измерения температуры                  a

                                                  i

─────────────────────────────────┼────────────────────────────────

Лоб                                             0,07

Грудь                                           0,5

Кисть                                           0,05

Бедро                                           0,18

Голень                                          0,2



3.2.3. Для измерения величин  и  применяют аппаратуру с диапазоном измерения от 20 до 42 °C с погрешностью +/- 0,1 °C.

3.2.4. Измерения температуры "ядра" и температуры кожи человека проводят сначала в исходном состоянии испытателя (без изолирующего костюма в состоянии покоя), а затем в изолирующем костюме при дозированных физических и термических нагрузках или их сочетаниях, соответствующих профессиональной деятельности человека.

На основании полученных данных определяют отклонения средней температуры тела человека при работе в изолирующих костюмах от средней температуры тела человека в исходном состоянии.

3.3. Определение микроклиматических параметров воздуха в подкостюмном пространстве

3.3.1. Для определения параметров применяют приборы и аппаратуру, обеспечивающие:

измерение температуры в диапазоне от 0 до 50 °C с погрешностью +/- 0,25;

измерение относительной влажности в диапазоне 0 - 100% с погрешностью +/- 5%.

3.3.2. Измерение параметров следует проводить не менее чем в четырех точках подкостюмного пространства изолирующего костюма, надетого на испытателя: в области груди, спины, бедра, голени.

3.4. Определение количества воздуха, подаваемого в зону дыхания шланговых изолирующих костюмов

3.4.1. Для измерений применяют:

ротаметры диапазоном измерения  м3/с с погрешностью +/- 2,5%;

манометр класса точности 2,5 для измерения  с диапазоном измерения 0 - 0,06 МПа;

барограф для измерения  с погрешностью +/- 1,5 h Па при температуре (20 +/- 5) °C;

аппаратуру для измерения температуры диапазоном измерения 0 - 50 °C с погрешностью +/- 0,25 °C.

3.4.2. Испытания проводятся на изолирующих костюмах без человека. Перед проведением измерений манометр и термометр устанавливают на входе ротаметра.

3.4.3. Объем воздуха определяется по показанию ротаметра, установленного в линию подачи воздуха в зону дыхания изолирующего костюма. Одновременно измеряют температуру подаваемого воздуха, избыточное давление в линии подачи и атмосферное давление. Расход воздуха () вычисляют по формуле



,



где  - величина объемного расхода воздуха по градуировочной характеристике, соответствующей показаниям ротаметра;

- абсолютное давление воздуха при градуировке (по паспорту ротаметра), равное  + , Па;

- температура воздуха в линии подачи, К;

- абсолютное давление воздуха в линии подачи, равное  + , Па;

- температура воздуха при градуировке ротаметра, К.

3.4.4. При необходимости контроля объема воздуха, подаваемого в изолирующий костюм, ротаметр устанавливают на линии подачи воздуха от источника воздухоснабжения к изолирующему костюму.

3.5. Определение содержания двуокиси углерода и кислорода во вдыхаемой смеси

3.5.1. Для измерений применяют:

газоанализаторы на  и , обеспечивающие погрешность определения  и  +/- 0,1%;

микрокомпрессор производительностью ( +/- ) м3/с для отбора проб воздуха из зоны дыхания;

автоматический датчик чувствительностью 66,0 Па, электромагнитный пневмоклапан, штуцер для отбора пробы вдыхаемой смеси, резиновые камеры для забора проб.

3.5.2. Перед проведением измерений:

монтируют штуцер в лицевой части изолирующего костюма на уровне между ртом и носом;

надевают изолирующий костюм на испытателя, включают подачу воздуха;

соединяют штуцер, вмонтированный в изолирующий костюм, резиновыми трубками с резиновой камерой через электромагнитный пневмоклапан и микрокомпрессор. Электромагнитный пневмоклапан по сигналу, поступающему от автоматического датчика, перекрывает отбор пробы на время выдоха и открывает на время вдоха.

3.5.3. Содержание  и  определяют по результатам анализа проб вдыхаемого воздуха.

3.6. Определение массы изолирующего костюма

Массу изолирующего костюма определяют путем взвешивания на весах с погрешностью +/- 0,1 кг.

3.7. Определение сокращения площади поля зрения

Сокращение площади поля зрения (S) в процентах вычисляют по формуле



,



где  - площадь поля зрения человека в изолирующем костюме, мм2;

- площадь поля зрения человека без изолирующего костюма, мм2.

Площадь поля зрения (без изолирующего костюма и в изолирующем костюме) рассчитывают планиметрированием границ бинокулярного поля зрения, определяемых с помощью сферического периметра. В качестве границы бинокулярного поля зрения принимают общую границу монокулярных полей зрения.

3.8. Определение величины сопротивления дыханию

3.8.1. Для измерений применяют:

микроманометр диапазоном измерения 0 - 300 Па с погрешностью +/- 2,5%;

ротаметр диапазоном измерений 0 -  м3/с с погрешностью +/- 2,5%;

аппаратуру для измерения температуры диапазоном измерения 0 - 50 °C с погрешностью +/- 0,25 °C;

барограф с погрешностью +/- 1,5 h Па при температуре (20 +/- 5) °C.

3.8.2. Испытания проводятся на изолирующих костюмах без человека. Схема подключения измерительной аппаратуры приведена в Приложении 1. Перед проведением измерений необходимо:

ротаметр устанавливать на линии подачи воздуха, имитирующей дыхание;

датчик температуры и микроманометр устанавливать в зоне дыхания;

создать в линии подачи воздуха, имитирующей дыхание, расход воздуха  м3/с с направлением потока, соответствующим вдоху или выдоху.

3.8.3. Микроманометром измеряют величину избыточного давления в зоне дыхания (). Одновременно измеряют температуру подаваемого воздуха и атмосферное давление. Величину сопротивления дыханию (R) в Па, при температуре окружающего воздуха 293 К и давлении  Па, вычисляют по формуле



R =  х [1 + 0,0035 х (Т - 293) + 0,0000045 х (Р - 101000)],



где  - показание микроманометра, Па;

Т - температура подаваемого воздуха, К;

Р - абсолютное давление воздуха в зоне дыхания, Па, равное ( + ).

3.9. Все полученные результаты измерений подвергают статистической обработке. За окончательный результат испытания принимают среднеарифметическое значение с результатом доверительных интервалов для вероятности 0,95.

3.10. Соответствие изолирующих костюмов требованию п. 2.20 устанавливают внешним осмотром.











Приложение 1

Справочное



СХЕМА

ПОДКЛЮЧЕНИЯ ИЗМЕРИТЕЛЬНОЙ АППАРАТУРЫ

ПРИ ОПРЕДЕЛЕНИИ ВЕЛИЧИНЫ СОПРОТИВЛЕНИЯ ДЫХАНИЮ

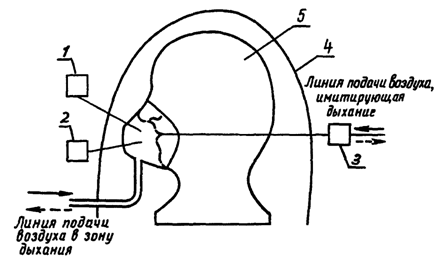

Для шланговых ИК





1 - аппаратура для измерения температуры;

2 - микроманометр; 3 - ротаметр;

4 - оболочка ИК; 5 - муляж (макет головы)



Черт. 1

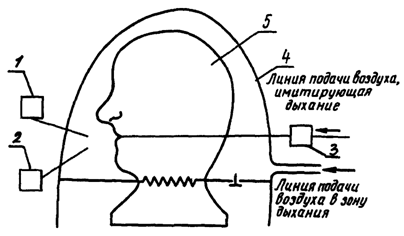

Для автономных ИК





1 - аппаратура для измерения температуры;

2 - микроманометр; 3 - ротаметр;

4 - оболочка ИК; 5 - муляж (макет головы)



Черт. 2











Приложение 2

Справочное



ТЕРМИНЫ,

ИСПОЛЬЗУЕМЫЕ В НАСТОЯЩЕМ СТАНДАРТЕ,

И ПОЯСНЕНИЯ К НИМ



───────────────────┬──────────────────────────────────────────────

      Термин                          Пояснение

───────────────────┼──────────────────────────────────────────────

 Костюм изолирующий│ Средство индивидуальной защиты, изолирующее

                   │весь организм, предназначенное для защиты

                   │организма человека от воздействия опасных и

                   │вредных факторов окружающей воздушной среды

 Костюм изолирующий│ Изолирующий костюм, в котором воздух

шланговый          │для дыхания и вентилирования подкостюмного

                   │пространства поступает с помощью шланга

                   │от внешних источников

 Костюм изолирующий│ Изолирующий костюм, в состав которого входит

автономный         │источник поступления воздуха для дыхания и

                   │вентилирования подкостюмного пространства











Приложение 3

Справочное



НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ КАЧЕСТВА



1. Показатели качества изолирующих костюмов подразделяются на:

общие;

специализированные.

1.1. К общим показателям качества относятся:

коэффициент защиты;

время непрерывного пользования;

микроклиматические параметры воздуха в подкостюмном пространстве (температура, относительная влажность);

масса;

сокращение площади поля зрения;

сопротивление дыханию;

устойчивость к средствам очистки.

1.2. К специализированным показателям относятся:

дезактивируемость;

суммарное тепловое сопротивление;

изменение массы, объема, размеров при воздействии химических веществ;

дезинфицируемость.
