Утвержден и введен в действие

Постановлением Госстандарта СССР

от 25 апреля 1984 г. N 1434



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



РЕЛЬСЫ ОСТРЯКОВЫЕ ОР75



РАЗМЕРЫ



Switch point rails OP75. Dimensions



ГОСТ 26168-84



Группа В42



ОКП 09 2100



Постановлением Государственного комитета СССР по стандартам от 13 июля 1984 г. N 2490 срок действия установлен с 01.01.1986 до 01.01.1991; в части исполнения 1 - с 01.01.1988.

Разработан Министерством путей сообщения.

Исполнители: Н.Н. Елсаков; Т.И. Кузнецова; Ю.Н. Петров; В.П. Демидов; С.О. Сурин; Т.А. Демидова; К.С. Исаев; В.Д. Черников; В.Г. Альбрехт; Н.Н. Путря; Б.Э. Глюзберг; В.Г. Донец; В.Д. Нестеров; Н.Ф. Левченко; В.Ф. Коваленко; Ю.М. Таптыгин; А.Н. Жученко; Л.И. Иванисенко.

Внесен Министерством путей сообщения - Зам. министра С.А. Пашинин;

Министерством черной металлургии СССР - Зам. министра А.Ф. Борисов.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 25 апреля 1984 г. N 1434.



1. Настоящий стандарт распространяется на остряковые рельсы ОР75 (далее - рельсы), применяемые в конструкциях верхнего строения железнодорожного пути.

2. Исполнения и размеры поперечного сечения рельсов должны соответствовать указанным на черт. 1 или 2.

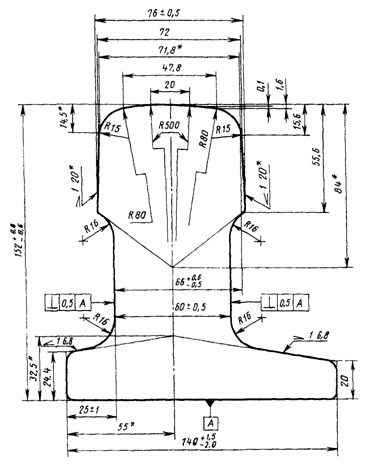

Исполнение 1





--------------------------------

<*> Размеры для справок.



Черт. 1

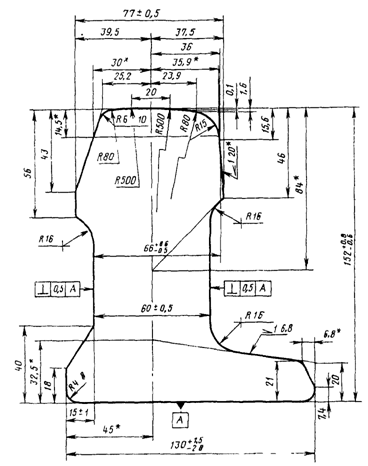

Исполнение 2





--------------------------------

<*> Размеры для справок.



Черт. 2



Расчетные данные рельсов приведены в справочном Приложении.

Условное обозначение острякового рельса ОР75 исполнения 1:

Рельс 1 ОР75 ГОСТ 26168-84

То же, исполнения 2:

Рельс 2 ОР75 ГОСТ 26168-84

3. Радиусы закруглений, не указанные на черт. 1 и 2, должны быть 2 - 6 мм.

4. Размеры с неуказанными предельными отклонениями обеспечивают инструментом и в готовых рельсах не контролируют.

5. Предельные отклонения выпуклости головки рельсов при измерении по оси симметрии не должны быть более +/- 0,5 мм.

6. Вогнутость подошвы рельсов не допускается.

Равномерная выпуклость подошвы по отношению к ее краям не должна быть более 0,5 мм.

7. Длина рельсов должна соответствовать указанной в заказе или быть кратной ей, но не должна превышать 25 м.

Предельные отклонения по длине рельсов с двумя фрезерованными торцами не должны превышать на каждый кратный отрезок рельса

    +/- 4 мм - для рельсов длиной до 10 м;

    +/- 6 мм -  "    "       "    свыше 10 м.

Для рельсов с нефрезерованными торцами предельное отклонение по длине не должно превышать плюс 0,8% номинального значения длины.

8. Соответствие профиля поперечного сечения рельсов размерам, установленным настоящим стандартом, должно определяться шаблонами, согласованными с инспекцией МПС.

Измерения следует проводить на расстоянии не менее 250 мм от торцов контролируемого рельса.

9. Технические требования - по ГОСТ 9960-74.











Приложение 1

Справочное



РАСЧЕТНЫЕ ДАННЫЕ РЕЛЬСОВ



──────────────────────────────────────────┬───────────────────────

          Наименования параметров         │ Норма для исполнений

                                          ├──────────┬────────────

                                              1           2

──────────────────────────────────────────┼──────────┼────────────

Площадь поперечного сечения рельса, см2   │114,4     │117,7

Расстояние до центра тяжести, см:

  от низа подошвы                         │6,79      │6,68

  от оси симметрии головки (в сторону     │0,5       │0,38

  большое плеча)

Момент инерции относительно осей, см4:

  горизонтальный                          │2490      │2600

  вертикальный                            │820       │910

Момент сопротивления, см3:

  по низу подошвы                         │367       │380

  по верху головки                        │296       │305

  по боковой грани подошвы, наиболее      │103       │112

  удаленной от центра тяжести

Теоретическая масса 1 м рельса, кг <*>    │89,58     │92,15



--------------------------------

<*> Теоретическая масса рельса определена исходя из номинальных размеров их поперечного сечения и плотности стали 7830 кг/м3.
