Утвержден и введен в действие

Постановлением Госстандарта СССР

от 20 апреля 1983 г. N 1975



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ ДЛЯ ТРАКТОРОВ



СОРТАМЕНТ



Periodic sections produced by cross-helical rolling

for tractors.

Dimensions



ГОСТ 8320.7-83



Группа В22



ОКП 09 4400



Взамен ГОСТ 8320.7-73



Срок действия

с 1 января 1985 года

до 1 января 1990 года



1. Настоящий стандарт распространяется на горячекатаные круглые периодические профили для тракторов, изготовляемые поперечно-винтовой прокаткой.

2. Размеры профилей и предельные отклонения по ним должны соответствовать указанным на черт. 1 - 5.

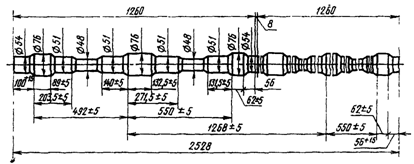

Черт. 1

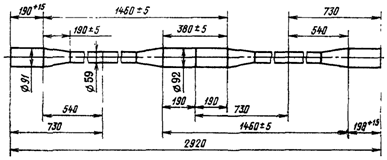

Черт. 2

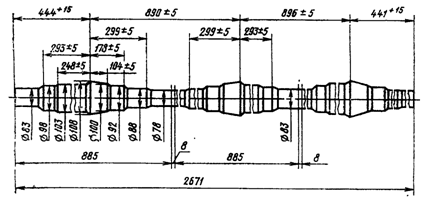

Черт. 3

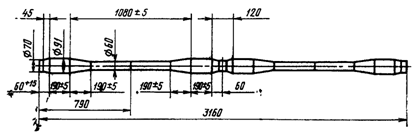

Черт. 4

(в ред. Изменения N 1, утв. Постановлением

Госстандарта СССР от 22.12.1988 N 4423)

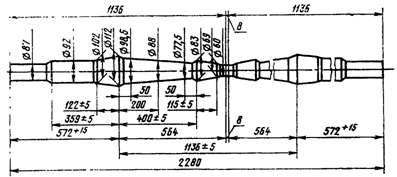

Черт. 5



3. Предельные отклонения диаметров профилей не должны превышать  мм.

4. Длина профиля N 1 для полуоси не должна превышать двух периодов. По требованию потребителя длина профиля не должна превышать одного периода.

5. Масса одного периода профиля N 1 для полуоси - 57 кг.

6. Длина профиля N 2 для оси колеса не должна превышать трех периодов.

7. Масса одного периода профиля N 2 для оси колеса - 48,20 кг.

8. Длина профилей N 3 и N 4 для подвески тракторов не должна превышать четырех периодов.

9. Масса одного периода профиля N 3 для подвески трактора - 26,8 кг, профиля N 4 - 24,7 кг.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 22.12.1988 N 4423)

10. Длина профиля N 5 для распределительного вала трактора не должна превышать двух периодов. По требованию потребителя длина профиля не должна превышать одного периода.

11. Масса одного периода профиля N 5 для распределительного вала трактора - 27,0 кг.
