Утвержден и введен в действие

Постановлением Госстандарта СССР

от 20 апреля 1983 г. N 1975



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ

ПРОКАТКИ ДЛЯ ПОЛУВАЛОВ ТУРБОКОМПРЕССОРОВ



СОРТАМЕНТ



Periodic sections produced by

cross-helical rolling for semi-shafts of

turbo-compressors.

Dimensions



ГОСТ 8320.5-83



Группа В22



ОКП 09 4400



Взамен ГОСТ 8320.5-73



Срок действия

с 1 января 1985 года

до 1 января 1990 года



1. Настоящий стандарт распространяется на горячекатаные круглые периодические профили для полувалов турбокомпрессоров, изготовляемые поперечно-винтовой прокаткой.

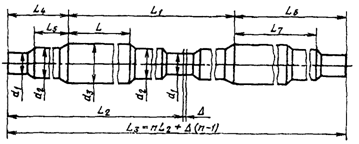

2. Размеры, предельные отклонения по ним должны соответствовать указанным на чертеже и в таблице.





                                                       Размеры, мм

─────┬────────────┬────────────┬──────┬──────┬────────────┬────────────┬────────────

Номер│     L           L        L     L        L           L           L

про- │                  1        2     3        4           5           6

филя ├──────┬─────┼──────┬─────┼──────┼──────┼──────┬─────┼──────┬─────┼──────┬─────

     │Номин.│Пред.│Номин.│Пред.│Номин.│Номин.│Номин.│Пред.│Номин.│Пред.│Номин.│Пред.

           откл.│      откл.│                  откл.│      откл.│      откл.

─────┼──────┼─────┼──────┼─────┼──────┼──────┼──────┼─────┼──────┼─────┼──────┼─────

1    │330   │+/- 5│916   │+/- 5│906   │1822  │288   │+15  │184   │+/- 5│618   │+15

─────┼──────┤     ├──────┤     ├──────┼──────┼──────┤     ├──────┤     ├──────┤

2    │170        │480        │470   │2390  │150        │56         │320



Продолжение



                                                       Размеры, мм

─────┬────────────┬────────────┬────────────┬────────────┬───────┬─────┬──────

Номер│     L           d           d           d      Припуск│Число│Масса

про- │      7           1           2           3     │на     │пери-│одного

филя ├──────┬─────┼──────┬─────┼──────┬─────┼──────┬─────┤резку  одовперио-

     Номин.│Пред.│Номин.│Пред.│Номин.│Пред.│Номин.│Пред.│Дельта │n    │да, кг

           откл.│      откл.│      откл.│      откл.│

─────┼──────┼─────┼──────┼─────┼──────┼─────┼──────┼─────┼───────┼─────┼──────

1    │514   │+/- 5│66    │+1,0 │94    │+1,0 │112   │+1,0 │10     │2    │53,00

─────┼──────┤     ├──────┤-1,5 ├──────┤-1,5 ├──────┤-1,5 ├───────┼─────┼──────

2    │226        │66         │91         │112        │10     │5    │25,50
