Введен в действие

Постановлением Госстандарта СССР

от 21 января 1983 г. N 296



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ШАРНИРЫ



ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ



Joints. Types and basic dimensions



ГОСТ 25603-83

(СТ СЭВ 599-77)



Группа Г24



ОКП 39 2659



Постановлением Государственного комитета СССР по стандартам от 21 января 1983 г. N 296 срок введения установлен с 01.01.1984.

Переиздание. Июль 1986 г.



1. Настоящий стандарт распространяется на шарниры к торцовым ключам с наружными и внутренними присоединительными квадратами по ГОСТ 24372-80, изготовляемые для нужд народного хозяйства и для экспорта.

Стандарт полностью соответствует СТ СЭВ 599-77.

2. Шарниры должны изготовляться типов:

А - простой;

Б - карданный;

В - шаровой.

3. Основные размеры шарниров должны соответствовать указанным на черт. 1 - 3 и в таблице.

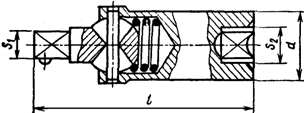

ТИП А





Черт. 1



ТИП Б





Черт. 2



ТИП В





Черт. 3



Примечание. Черт. 1 - 3 не определяют конструкции шарниров.



───────────┬─────────────┬────┬─────────────────────┬──────┬──────

Обозначение│Применяемость│Типы   Размер стороны      d     l

 шарниров                   присоединительного

                                квадрата, мм

                            ├─────────┬───────────┼──────┴──────

                            наружного│внутреннего│мм, не более

                               S          S

                                1          2

───────────┼─────────────┼────┼─────────┼───────────┼──────┬──────

6910-0353               │ А     6,3       6,3      16    40

───────────┼─────────────┼────┤

6910-0354               │ Б

───────────┼─────────────┼────┤

6910-0355               │ В

───────────┼─────────────┼────┼─────────┼───────────┼──────┼──────

6910-0356               │ А    10,0      10,0      20    56

───────────┼─────────────┼────┤

6910-0357               │ Б

───────────┼─────────────┼────┤

6910-0358               │ В

───────────┼─────────────┼────┼─────────┼───────────┼──────┼──────

6910-0359               │ А    12,5      12,5      25    80

───────────┼─────────────┼────┤

6910-0361               │ Б

───────────┼─────────────┼────┤

6910-0362               │ В

───────────┼─────────────┼────┼─────────┼───────────┼──────┼──────

6910-0363               │ А    20,0      20,0      36  │ 112

───────────┼─────────────┼────┤

6910-0364               │ Б

───────────┼─────────────┼────┤

6910-0365               │ В



Пример условного обозначения шарнира типа А с размером присоединительного наружного квадрата  = 12,5 мм, с шероховатостью поверхности исполнения 1, с покрытием Х9:



Шарнир 6910-0359 1 Х9 ГОСТ 25603-83



4. Технические условия - по ГОСТ 25605-83.
