Утвержден и введен в действие

Постановлением Госстроя СССР

от 31 декабря 1982 г. N 342



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СВАИ-КОЛОННЫ ЖЕЛЕЗОБЕТОННЫЕ ДВУХКОНСОЛЬНЫЕ

ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ЗДАНИЙ



КОНСТРУКЦИЯ И РАЗМЕРЫ



Two-console reinforced concrete pile-pillars for

agricultural buildings. Construction and dimensions



ГОСТ 19804.7-83



ОКП 58 1721



Постановлением Государственного комитета СССР по делам строительства от 31 декабря 1982 г. N 342 срок введения установлен с 1 июля 1983 года.

Переиздание. Май 1995 г.



Настоящий стандарт распространяется на забивные железобетонные двухконсольные сваи-колонны квадратного сечения и устанавливает их конструкцию и размеры.

Сваи-колонны предназначены для применения в одноэтажных сельскохозяйственных зданиях, расположенных в I, II, III районах СССР по скоростному напору ветра и весу снегового покрова с сейсмичностью не выше 6 баллов, с неагрессивной средой, а также слабо- и среднеагрессивными газовыми средами.

Сваи-колонны должны отвечать требованиям ГОСТ 19804-91 и настоящего стандарта.



1. МАРКИ И ОСНОВНЫЕ РАЗМЕРЫ

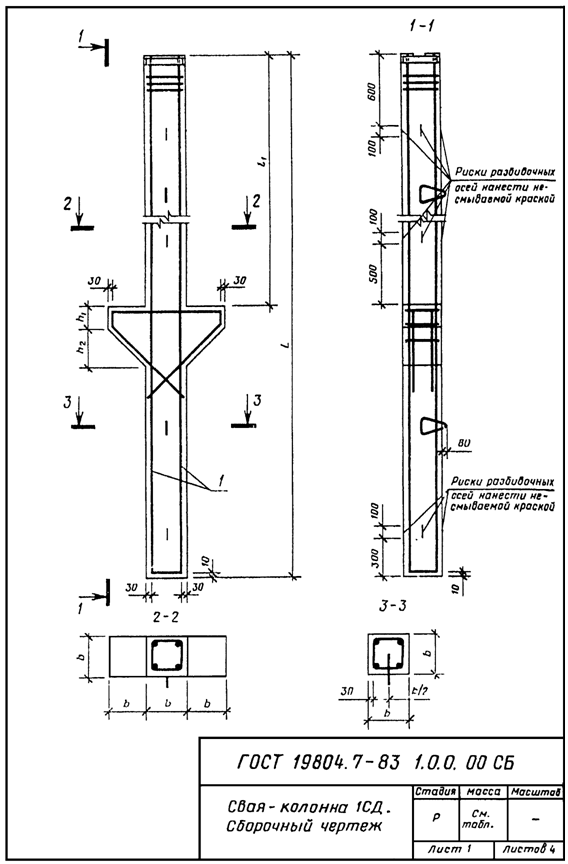

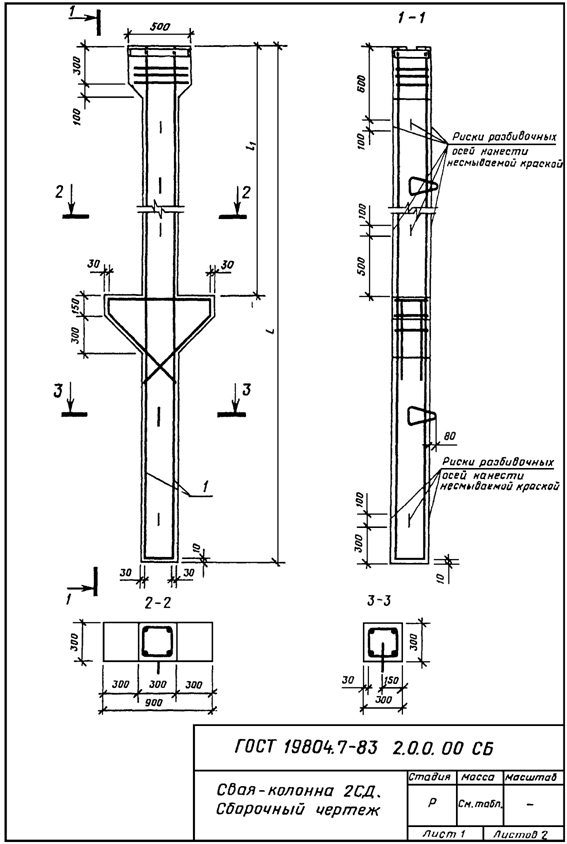

1.1. Марки, форма свай-колонн, основные размеры и показатели должны соответствовать указанным в табл. 2.

1.2. Сваи-колонны обозначаются марками в соответствии с ГОСТ 23009-78 и ГОСТ 19804-91.



Схема обозначения марок



 Х  СД  ХХ  ХХ  ХХ-  Х-  П   ГОСТ 19804.7-83

─┬─ ─┬─ ─┬─ ─┬─ ─┬─ ─┬─ ─┬─



                      Обозначение типа конструкции:

                      1 - крайняя (без уширения верха);

                      2 - средняя (с уширением верха)

 └───┼───┼───┼───┼───┼───┼────────────────────────────────────



                       Обозначение вида конструкции:

                       СД - свая-колонна двухконсольная

     └───┼───┼───┼───┼───┼────────────────────────────────────



                        Длина, дм

         └───┼───┼───┼───┼────────────────────────────────────



                         Размер от верха сваи-колонны до

                         ее консолей, дм

             └───┼───┼───┼────────────────────────────────────



                          Размер стороны поперечного

                          сечения, см

                 └───┼───┼────────────────────────────────────



                           Условное обозначение по несущей

                           способности: 1, 2, 3, 4, 5

                           (см. табл. 1)

                     └───┼────────────────────────────────────



                            Дополнительные характеристики

                            при необходимости (см. п. 2.2.3):

                            П - при слабо- или

                            среднеагрессивной степени

                            воздействия газовых сред

                         └────────────────────────────────────



Таблица 1



─────────────┬────────────────────────────────────────────────────

  Условное         Кол., диаметр и класс продольной арматуры

 обозначение ├─────────────────┬─────────────────┬────────────────

 по несущей  │1СД XX. XX. 20-  │1СД XX. XX. 30-  │2СД XX. XX. 30-

 способности │

─────────────┼─────────────────┼─────────────────┼────────────────

1            │4 Диаметр 12АIII │4 Диаметр 12АIII │4 Диаметр 12АIII

2            │4 Диаметр 14АIII │4 Диаметр 14АIII │4 Диаметр 16АIII

3            │4 Диаметр 16АIII │4 Диаметр 16АIII │4 Диаметр 18АIII

4            │4 Диаметр 18АIII │4 Диаметр 20АIII │-

5            │4 Диаметр 20АIII │4 Диаметр 25АIII │-



Пример условного обозначения (марки) крайней (без уширения верха) сваи-колонны двухконсольной, длиной 5500 мм, размером от верха сваи-колонны до ее консолей 3400 мм, размером стороны поперечного сечения 200 мм, несущей способности 2:



1СД 55.34.20-2 ГОСТ 19804.7-83



То же, крайней (без уширения верха) сваи-колонны двухконсольной, длиной 7500 мм, размером от верха сваи-колонны до ее консолей 3500 мм, размером стороны поперечного сечения 300 мм, несущей способности 3, для зданий с агрессивной степенью воздействия газовой среды:



1СД 75.35.30-3-П ГОСТ 19804.7-83

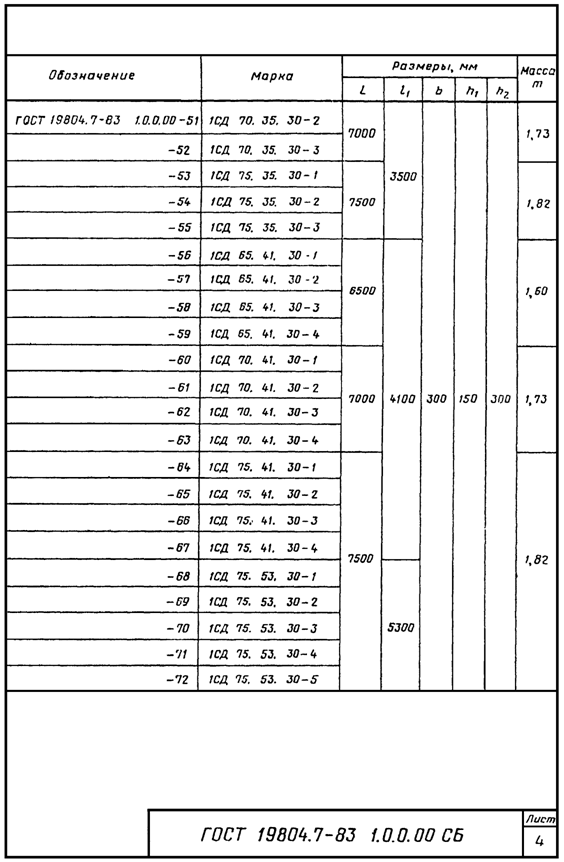

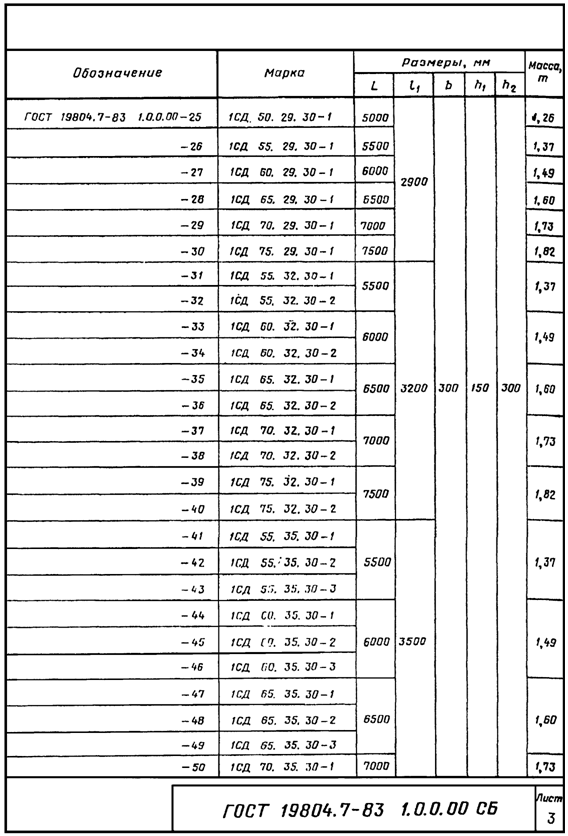

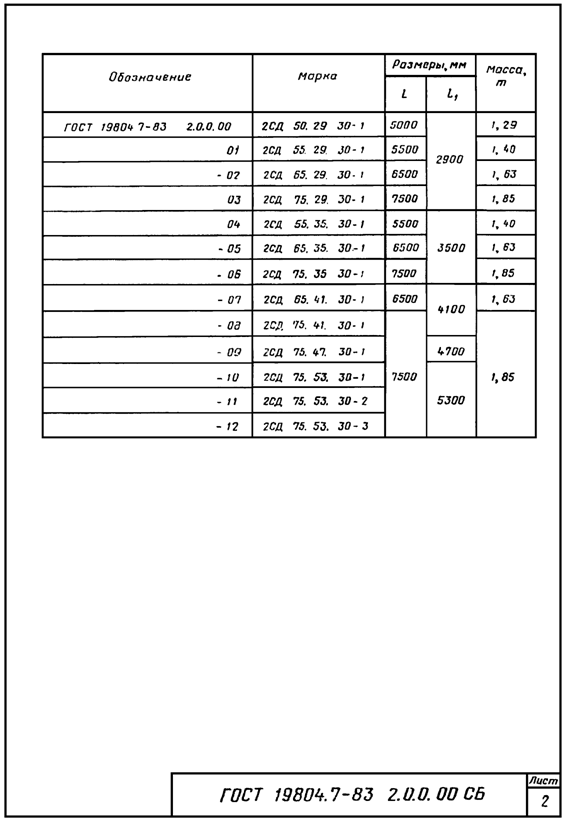

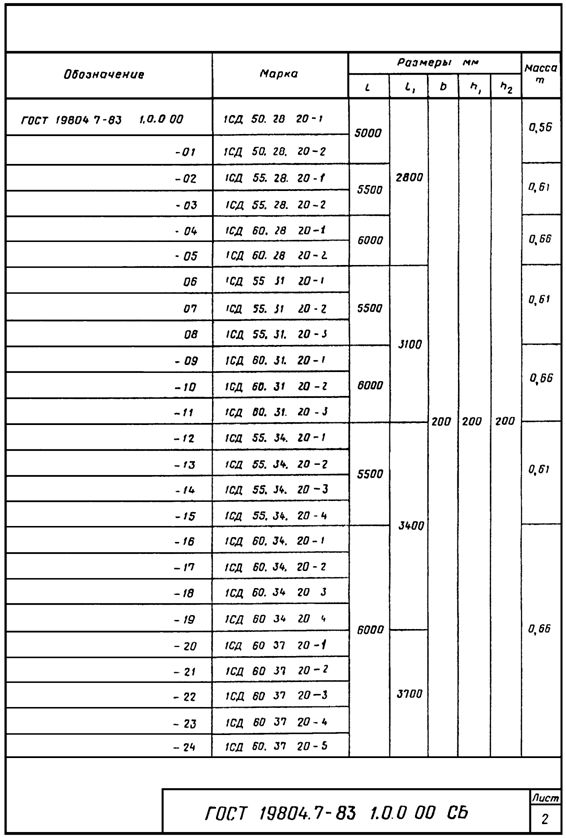

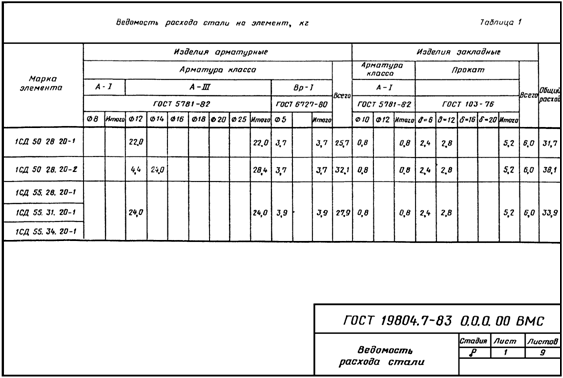

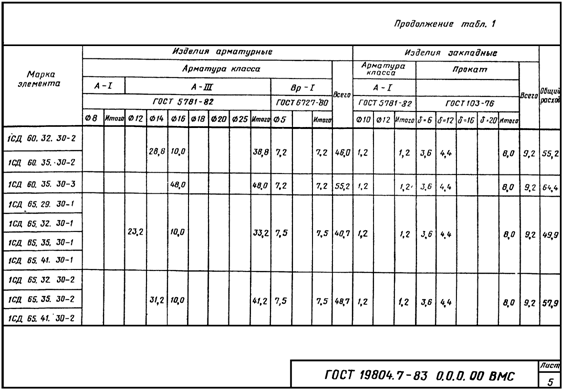

Таблица 2



──────────────┬────────────┬─────────────────────┬─────────────┬──────

     Марка      Код ОКП         Размеры, мм       Расход    Спра-

 сваи-колонны │                                 │ материалов  вочная

                          ├────┬────┬───┬───┬───┼─────┬───────┤масса,

                          │ L  │ l  │ b │h  │h  Бе-  │Сталь, │т

                                1 │   │ 1 │ 2 │тон    кг

                                           │М250,│

                                           │м3

──────────────┴────────────┴────┴────┴───┴───┴───┴─────┴───────┴──────





──────────────┬────────────┬────┬────┬───┬───┬───┬─────┬───────┬──────

1СД 50.28.20-1│58 1721 2752│5000│2800│200│200│200│0,22 │31,7   │0,56

──────────────┼────────────┤                      ├───────┤

1СД 50.28.20-2│58 1721 2753│                      │38,1

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 55.28.20-1│58 1721 2754│5500│             │0,24 │33,9   │0,61

──────────────┼────────────┤                      ├───────┤

1СД 55.28.20-2│58 1721 2755│                      │40,7

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 60.28.20-1│58 1721 2756│6000│             │0,26 │35,8   │0,66

──────────────┼────────────┤                      ├───────┤

1СД 60.28.20-2│58 1721 2757│                      │43,4

──────────────┼────────────┼────┼────┤         ├─────┼───────┼──────

1СД 55.31.20-1│58 1721 2758│5500│3100│         │0,24 │33,9   │0,61

──────────────┼────────────┤                      ├───────┤

1СД 55.31.20-2│58 1721 2759│                      │40,7

──────────────┼────────────┤                     ├───────┤

1СД 55.31.20-3│58 1721 2760│                      │49,1

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 60.31.20-1│58 1721 2761│6000│             │0,26 │35,8   │0,66

──────────────┼────────────┤                      ├───────┤

1СД 60.31.20-2│58 1721 2762│                      │43,4

──────────────┼────────────┤                      ├───────┤

1СД 60.31.20-3│58 1721 2763│                      │52,4

──────────────┼────────────┼────┼────┤         ├─────┼───────┼──────

1СД 55.34.20-1│58 1721 2764│5500│3400│         │0,24 │33,9   │0,61

──────────────┼────────────┤                      ├───────┤

1СД 55.34.20-2│58 1721 2765│                      │40,7

──────────────┼────────────┤                      ├───────┤

1СД 55.34.20-3│58 1721 2766│                      │49,1

──────────────┼────────────┤                      ├───────┤

1СД 55.34.20-4│58 1721 2767│                      │59,3

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 60.34.20-1│58 1721 2768│6000│             │0,26 │35,8   │0,66

──────────────┼────────────┤                      ├───────┤

1СД 60.34.20-2│58 1721 2769│                      │43,4

──────────────┼────────────┤                      ├───────│

1СД 60.34.20-3│58 1721 2770│                      │52,4

──────────────┼────────────┤                      ├───────┤

1СД 60.34.20-4│58 1721 2771│                      │63,6

──────────────┼────────────┤    ├────┤         ├─────┼───────┤

1СД 60.37.20-1│58 1721 2772│    │3700│         │0,24 │35,8

──────────────┼────────────┤                      ├───────┤

1СД 60.37.20-2│58 1721 2773│                      │43,4

──────────────┼────────────┼────┤                  ├───────┤

1СД 60.37.20-3│58 1721 2774│6000│                  │52,4

──────────────┼────────────┤                      ├───────┤

1СД 60.37.20-4│58 1721 2775│                      │63,6

──────────────┼────────────┤                      ├───────┤

1СД 60.37.20-5│58 1721 2776│                      │74,8

──────────────┼────────────┼────┼────┼───┼───┼───┼─────┼───────┼──────

1СД 50.29.30-1│58 1721 2777│5000│2000│300│150│300│0,50 │42,9   │1,26

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 55.29.30-1│58 1721 2778│5500│             │0,55 │45,1   │1,37

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 60.29.30-1│58 1721 2779│6000│             │0,59 │47,6   │1,49

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 65.29.30-1│58 1721 2780│6500│             │0,64 │49,9   │1,60

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 70.29.30-1│58 1721 2781│7000│             │0,68 │51,9   │1,73

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 75.29.30-1│58 1721 2782│7500│             │0,73 │54,2   │1,82

──────────────┼────────────┼────┼────┤         ├─────┼───────┼──────

1СД 55.32.30-1│58 1721 2783│5500│3200│         │0,55 │45,1   │1,37

──────────────┼────────────┤                      ├───────┤

1СД 55.32.30-2│58 1721 2784│                      │51,9

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 60.32.30-1│58 1721 2785│6000│             │0,59 │47,6   │1,49

──────────────┼────────────┤                      ├───────┤

1СД 60.32.30-2│58 1721 2786│                      │55,2

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 65.32.30-1│58 1721 2787│6500│             │0,64 │49,9   │1,60

──────────────┼────────────┤                      ├───────┤

1СД 65.32.30-2│58 1721 2788│                      │57,9

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 70.32.30-1│58 1721 2789│7000│             │0,68 │51,9   │1,73

──────────────┼────────────┤                      ├───────┤

1СД 70.32.30-2│58 1721 2790│                      │60,7

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 75.32.30-1│58 1721 2791│7500│             │0,73 │54,2   │1,82

──────────────┼────────────┤                      ├───────┤

1СД 75.32.30-2│58 1721 2792│                      │63,4

──────────────┼────────────┼────┼────┤         ├─────┼───────┼──────

1СД 55.35.30-1│58 1721 2793│5500│3500│         │0,55 │45,1   │1,37

──────────────┼────────────┤                      ├───────┤

1СД 55.35.30-2│58 1721 2794│                      │51,9

──────────────┼────────────┤                      ├───────┤

1СД 55.35.30-3│58 1721 2795│                      │60,3

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 60.35.30-1│58 1721 2796│6000│             │0,59 │47,6   │1,49

──────────────┼────────────┤                      ├───────┤

1СД 60.35.30-2│58 1721 2797│                      │55,2

──────────────┼────────────┤                      ├───────┤

1СД 60.35.30-3│58 1721 2798│                      │64,4

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 65.35.30-1│58 1721 2799│6500│             │0,64 │49,9   │1,60

──────────────┼────────────┤                      ├───────┤

1СД 65.35.30-2│58 1721 2800│                      │57,9

──────────────┼────────────┤                      ├───────┤

1СД 65.35.30-3│58 1721 2801│                      │67,5

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 70.35.30-1│58 1721 2802│7000│             │0,68 │51,9   │1,73

──────────────┼────────────┤                      ├───────┤

1СД 70.35.30-2│58 1721 2803│                      │60,7

──────────────┼────────────┤                      ├───────┤

1СД 70.35.30-3│58 1721 2804│                      │71,1

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 75.35.30-1│58 1721 2805│7500│             │0,73 │54,2   │1,82

──────────────┼────────────┤                      ├───────┤

1СД 75.35.30-2│58 1721 2806│                      │63,4

──────────────┼────────────┤                      ├───────┤

1СД 75.35.30-3│58 1721 2807│                      │74,6

──────────────┼────────────┼────┼────┤         ├─────┼───────┼──────

1СД 65.41.30-1│58 1721 2808│6500│4100│         │0,64 │49,9   │1,60

──────────────┼────────────┤                      ├───────┤

1СД 65.41.30-2│58 1721 2809│                      │57,9

──────────────┼────────────┤                      ├───────┤

1СД 65.41.30-3│58 1721 2810│                      │67,5

──────────────┼────────────┤                      ├───────┤

1СД 65.41.30-4│58 1721 2811│                      │93,5

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 70.41.30-1│58 1721 2812│7000│             │0,68 │51,9   │1,73

──────────────┼────────────┤                      ├───────┤

1СД 70.41 30-2│58 1721 2813│                      │60,7

──────────────┼────────────┤                      ├───────┤

1СД 70.41.30-3│58 1721 2814│                      │71,1

──────────────┼────────────┤                      ├───────┤

1СД 70.41.30-4│58 1721 2815│                      │98,7

──────────────┼────────────┼────┤             ├─────┼───────┼──────

1СД 75.41.30-1│58 1721 2816│7500│             │0,73 │54,2   │1,82

──────────────┼────────────┤                      ├───────┤

1СД 75.41.30-2│58 1721 2817│                      │63,4

──────────────┼────────────┤                      ├───────┤

1СД 75.41.30-3│58 1721 2818│                      │74,6

──────────────┼────────────┤                      ├───────┤

1СД 75.41.30-4│58 1721 2819│                      │104,6

──────────────┼────────────┤    ├────┤              ├───────┤

1СД 75.53.30-1│58 1721 2820│    │5300│              │54,2

──────────────┼────────────┤                      ├───────┤

1СД 75.53.30-2│58 1721 2821│                      │63,4

──────────────┼────────────┤                      ├───────┤

1СД 75.53.30-3│58 1721 2822│                      │74,6

──────────────┼────────────┤                      ├───────┤

1СД 75.53.30-4│58 1721 2823│                      │104,6

──────────────┼────────────┤                      ├───────┤

1СД 75.53.30-5│58 1721 2824│                      │155,6

──────────────┴────────────┴────┴────┴───┴───┴───┴─────┴───────┴──────





──────────────┬────────────┬────┬────┬───┬───┬───┬─────┬───────┬──────

2СД 50.29.30-1│58 1721 2825│5000│2900│300│150│300│0,51 │46,6   │1,29

──────────────┼────────────┼────┤             ├─────┼───────┼──────

2СД 65.29.30-1│58 1721 2826│5500│             │0,56 │48,8   │1,40

──────────────┼────────────┼────┤             ├─────┼───────┼──────

2СД 65.29.30-1│58 1721 2827│6600│             │0,65 │53,6   │1,63

──────────────┼────────────┼────┤            ├─────┼───────┼──────

2СД 75.29.30-1│58 1721 2828│7500│             │0,74 │57,9   │1,85

──────────────┼────────────┼────┼────┼───┼───┼───┼─────┼───────┼──────

2СД 55.35.30-1│58 1721 2829│5500│3500│300│150│300│0,56 │48,8   │1,40

──────────────┼────────────┼────┤             ├─────┼───────┼──────

2СД 65.35.30-1│58 1721 2830│6500│             │0,65 │53,6   │1,63

──────────────┼────────────┼────┤             ├─────┼───────┼──────

2СД 75.35.30-1│58 1721 2831│7500│             │0,74 │57,9   │1,85

──────────────┼────────────┼────┼────┤         ├─────┼───────┼──────

2СД 65.41 30-1│58 1721 2832│6500│4100│         │0,65 │53,6   │1,63

──────────────┼────────────┼────┤             ├─────┼───────┼──────

2СД 75.41.30-1│58 1721 2833│7500│             │0,74 │57,9   │1,85

──────────────┼────────────┤    ├────┤

2СД 75.47.30-1│58 1721 2834│    │4700│

──────────────┼────────────┼────┼────┼───┼───┼───┼─────┼───────┼──────

2СД 75.53.30-1│58 1721 2835│7500│5300│300│150│300│0,74 │57,9   │1,85

──────────────┼────────────┤                      ├───────┤

2СД 75.53.30-2│58 1721 2836│                      │78,3

──────────────┼────────────┤                      ├───────┤

2СД 75.53.30-3│58 1721 2837│                      │94,5



2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



2.1. Сваи-колонны должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, приведенным в Приложении.

2.2. Бетон

2.2.1. Для изготовления свай-колонн должен применяться тяжелый бетон марки по прочности на сжатие М250.

2.2.2. Материалы, применяемые для приготовления бетона, должны отвечать требованиям следующих стандартов:

цемент - ГОСТ 10178-85;

щебень, гравий - ГОСТ 20268-83 (максимальная крупность заполнителя не должна превышать 20 мм);

песок - ГОСТ 8736-85.

2.2.3. Бетон свай-колонн, предназначенных для работы в условиях воздействия слабо- или среднеагрессивных газовых сред, должен быть повышенной плотности (П) и удовлетворять требованиям СНиП II-28-73.

2.3. Арматура и закладные изделия

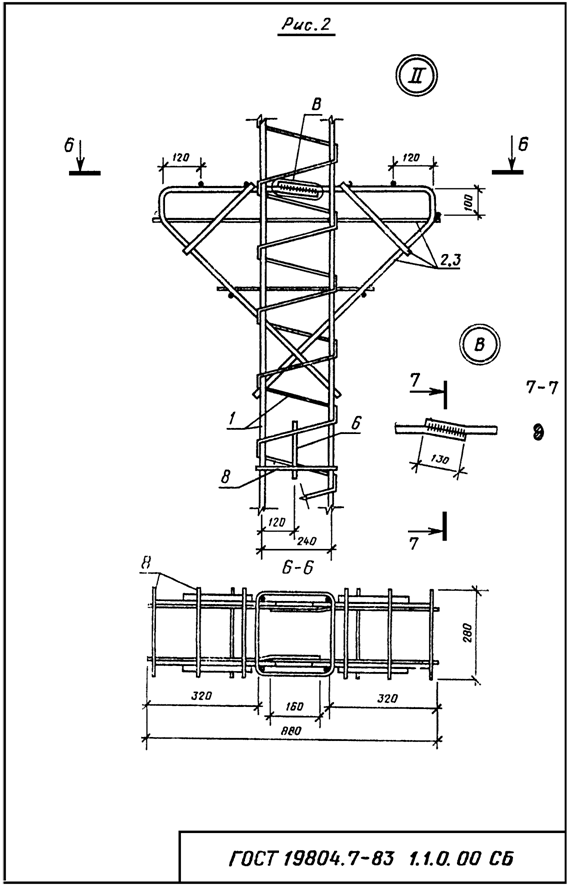

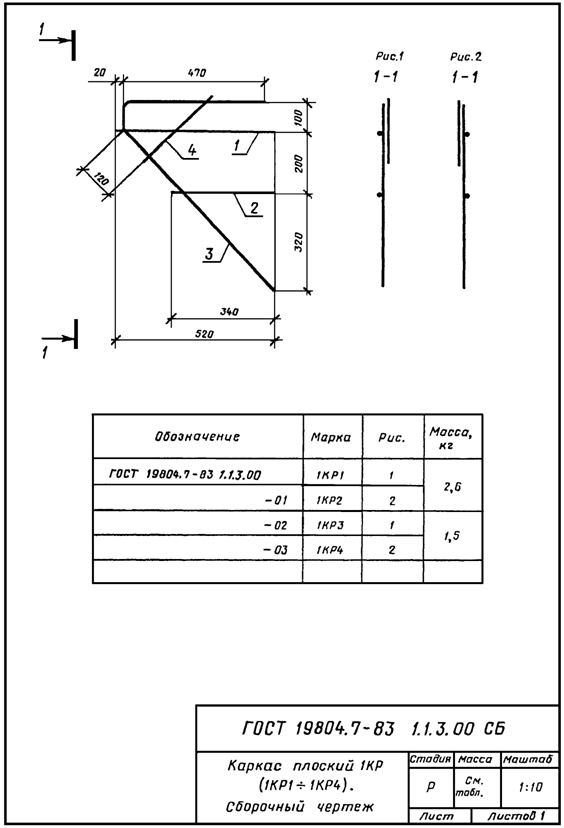

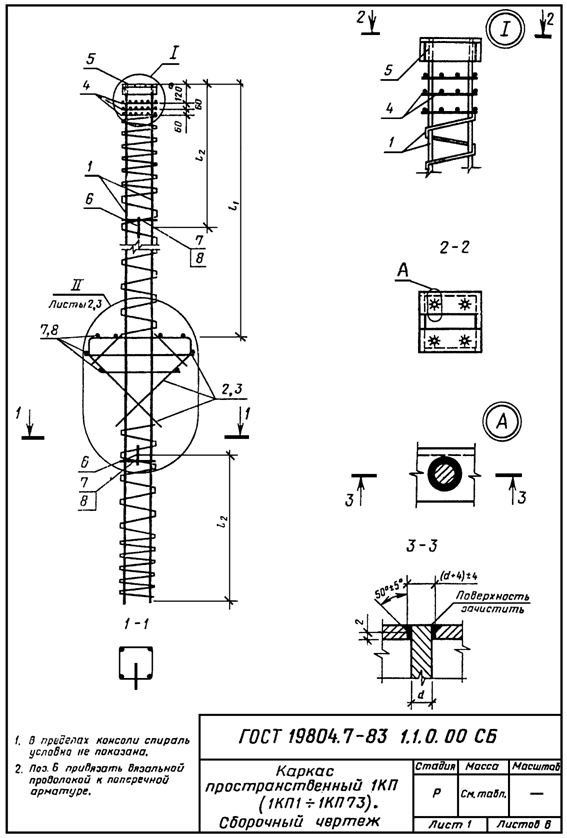

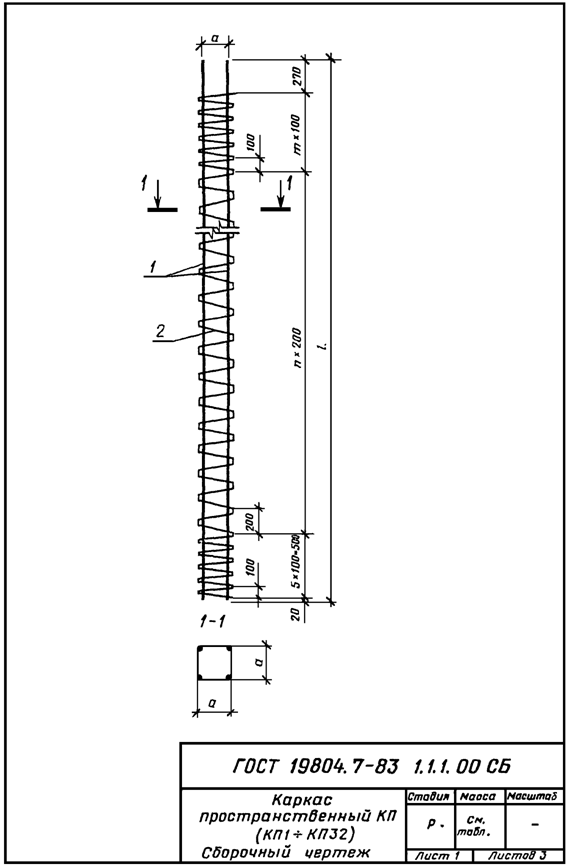

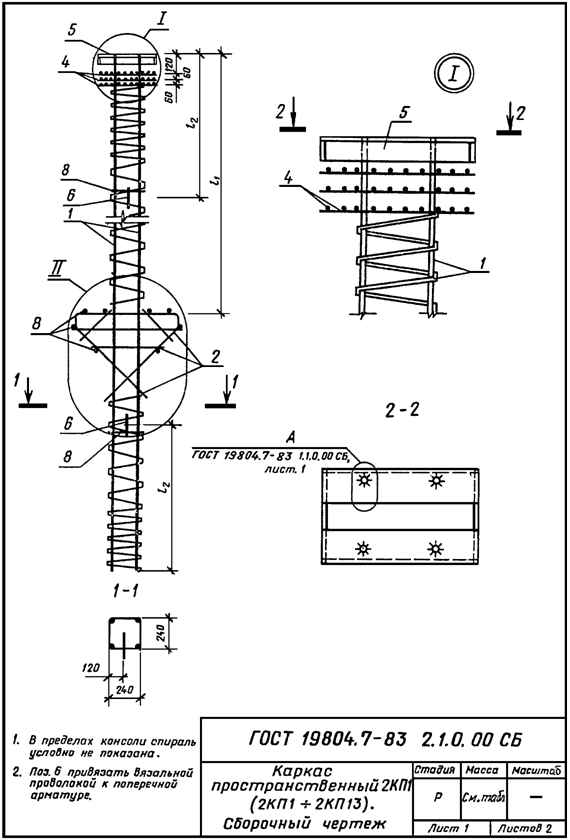

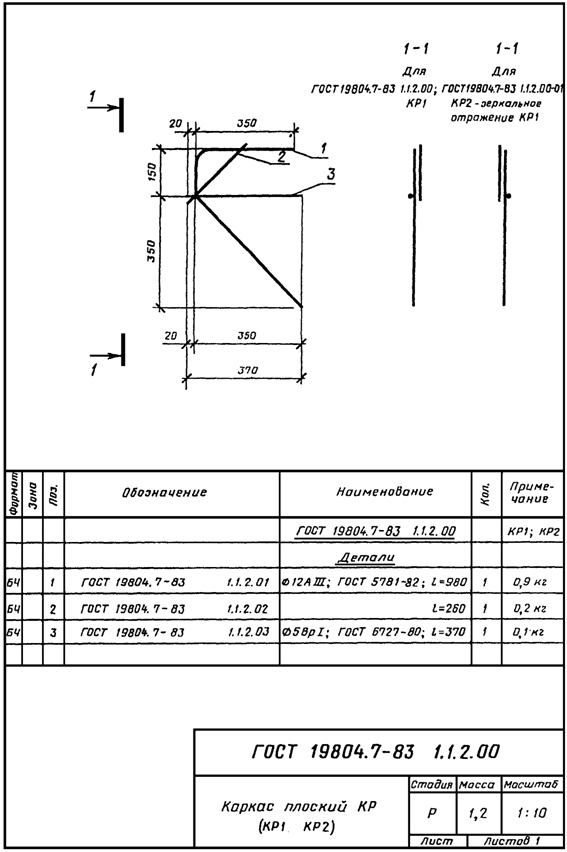

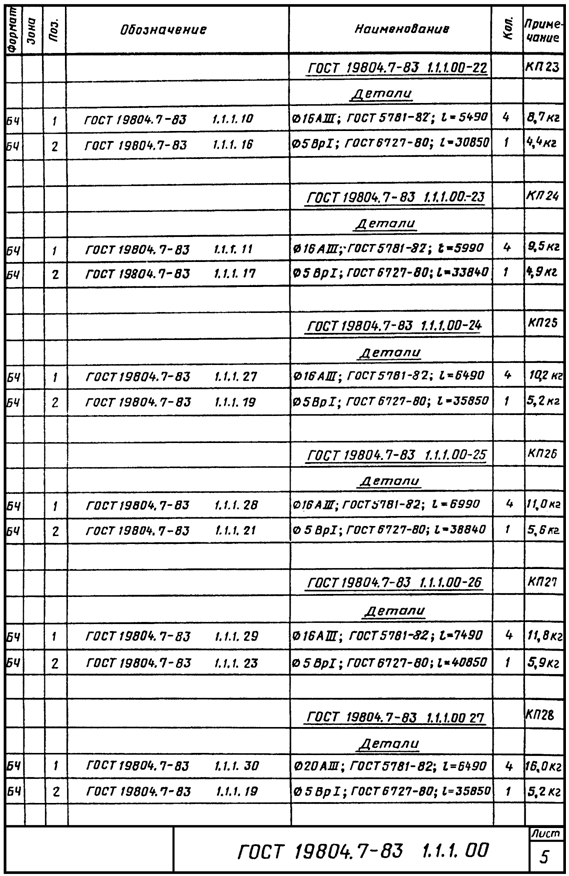

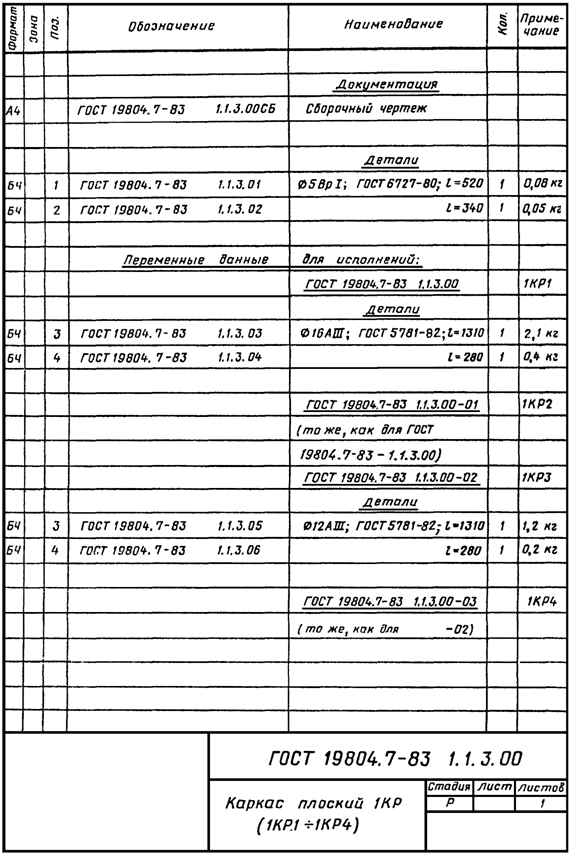

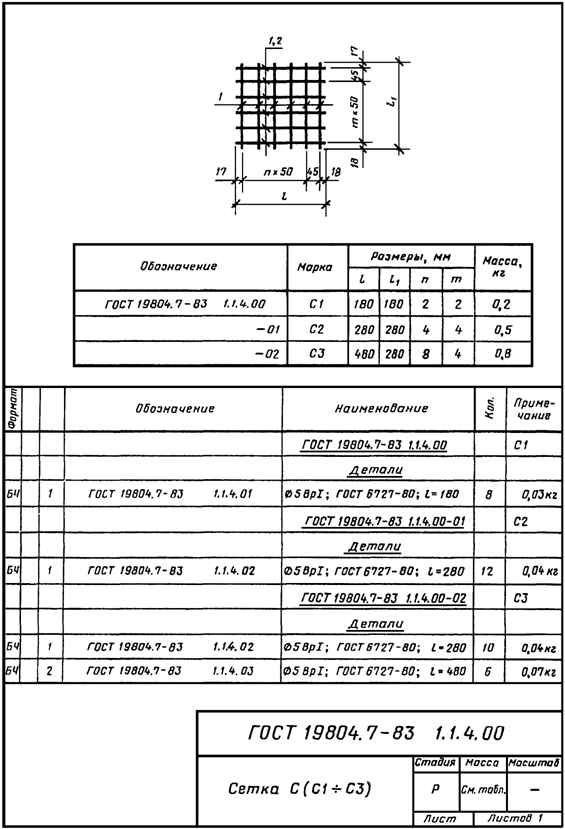

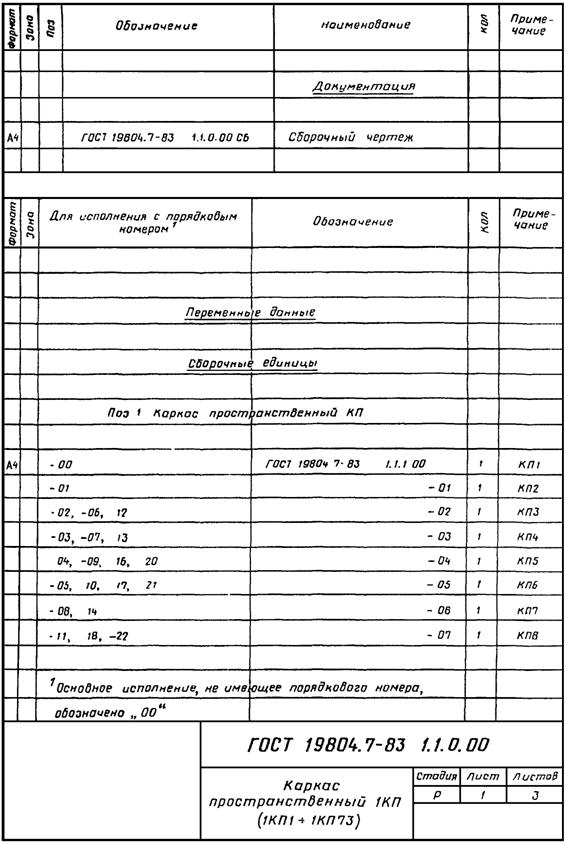

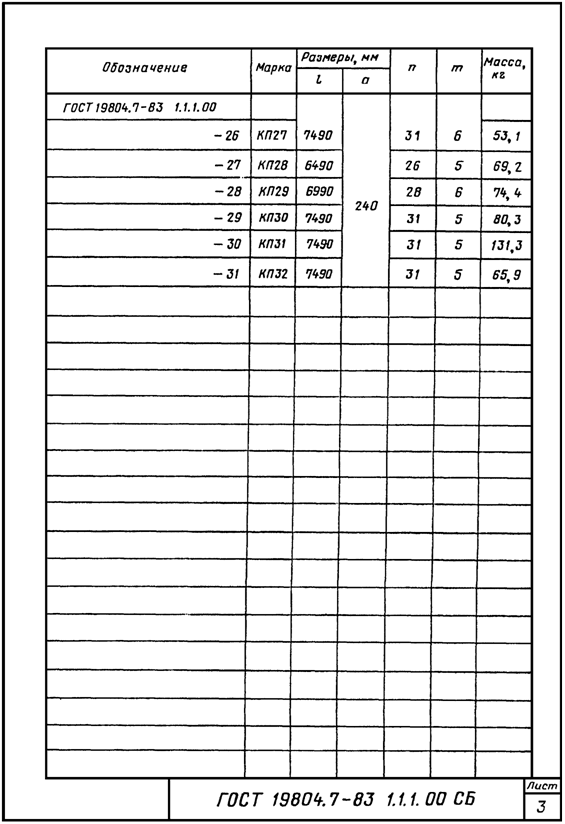

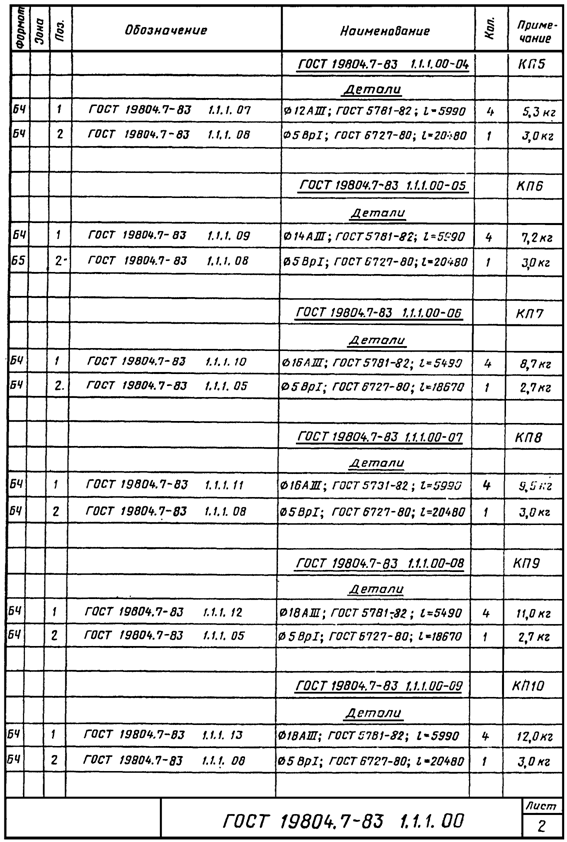

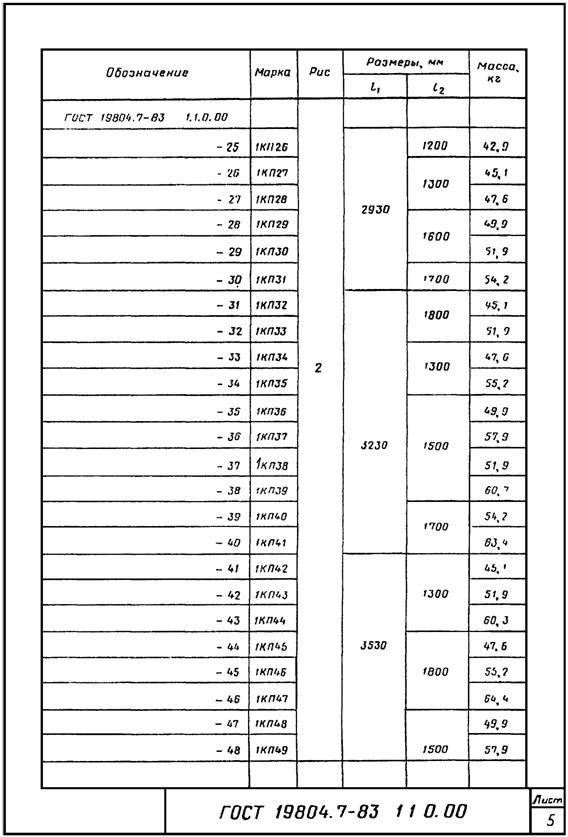

2.3.1. Сваи-колонны армируют пространственными каркасами.

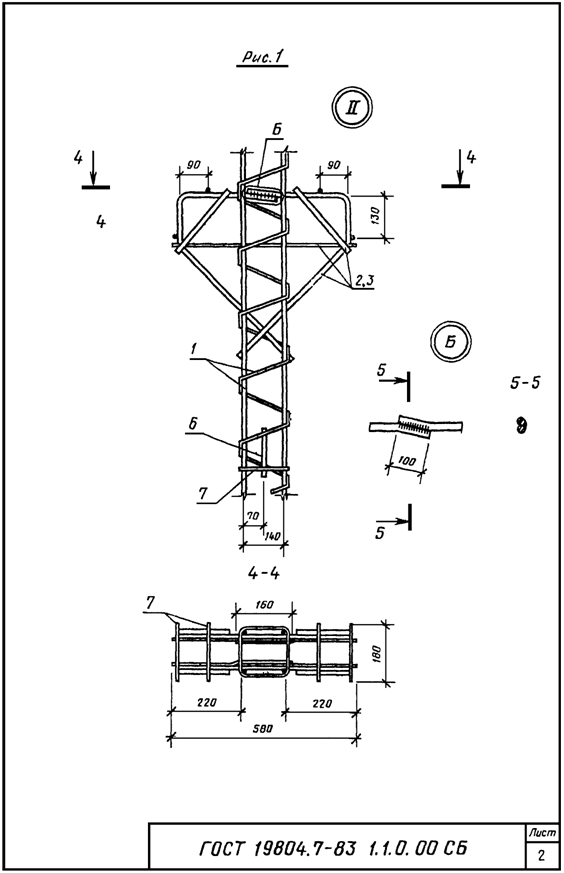

2.3.2. В качестве продольной арматуры и арматуры консолей свай-колонн следует применять горячекатаную арматурную сталь класса А-III по ГОСТ 5781-82.

2.3.3. В качестве поперечной арматуры (спираль сваи-колонны) следует применять проволоку класса Вр-I по ГОСТ 6727-80 или горячекатаную арматурную сталь класса А-I по ГОСТ 5781-82.

2.3.4. Марки арматурной стали должны приниматься с учетом условий возведения и эксплуатации конструкций согласно приложению 3 главы СНиП II-21-75.

2.3.5. Поперечную арматуру приварить к продольным стержням в каждом пересечении контактной сваркой в соответствии с ГОСТ 14098-91.

2.3.6. Допускается заменять спиральную арматуру поперечными стержнями диаметром и шагом, равными диаметру и шагу спирали.

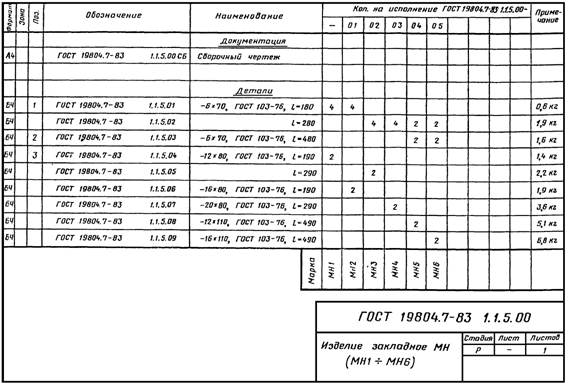

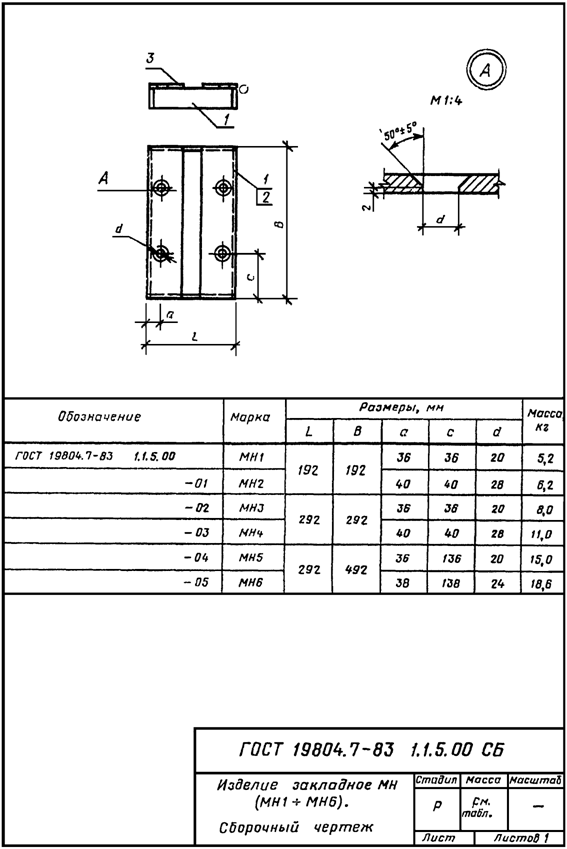

2.3.7. Для закладных изделий свай-колонн должна применяться углеродистая сталь класса С38/23.

Марки прокатной стали следует принимать с учетом действующей на закладное   изделие нагрузки и условий эксплуатации свай-колонн согласно приложению 4 главы СНиП II-21-75.

2.3.8. Закладные изделия следует изготовлять с применением дуговой полуавтоматической сварки порошковой проволокой типов ПП-АН2, ПП-АН4, ПП-АН8 или в углекислом газе проволокой Св-08Г2С. Сварные соединения должны выполняться в соответствии с ГОСТ 14771-76.

Допускается изготовлять закладные изделия с применением ручной дуговой сварки в соответствии с ГОСТ 5264-80 с электродами типа Э42А-Ф.

2.3.9. Закладное изделие сваи-колонны при сборке пространственного каркаса надеть на продольные стержни и приварить к этим стержням, используя зазор между стержнем и раззенковкой, ручной дуговой сваркой в соответствии с ГОСТ 5264-80 электродами типа Э42А-Ф.

Сварку следует выполнять с учетом требований СН 393-78.

2.4. Требования к изготовлению

2.4.1. Сваи-колонны должны изготовляться в стальных формах, удовлетворяющих требованиям ГОСТ 25781-83.

Допускается изготовлять сваи-колонны в неметаллических формах, обеспечивающих соблюдение требований настоящего стандарта к качеству и точности изготовления свай-колонн.

2.4.2. Проектное положение арматурных изделий и толщину защитного слоя бетона следует фиксировать прокладками из плотного цементно-песчаного раствора или пластмассовыми фиксаторами. Применение стальных фиксаторов не допускается.

2.4.3. По четырем граням сваи-колонны должны быть нанесены риски разбивочных осей.

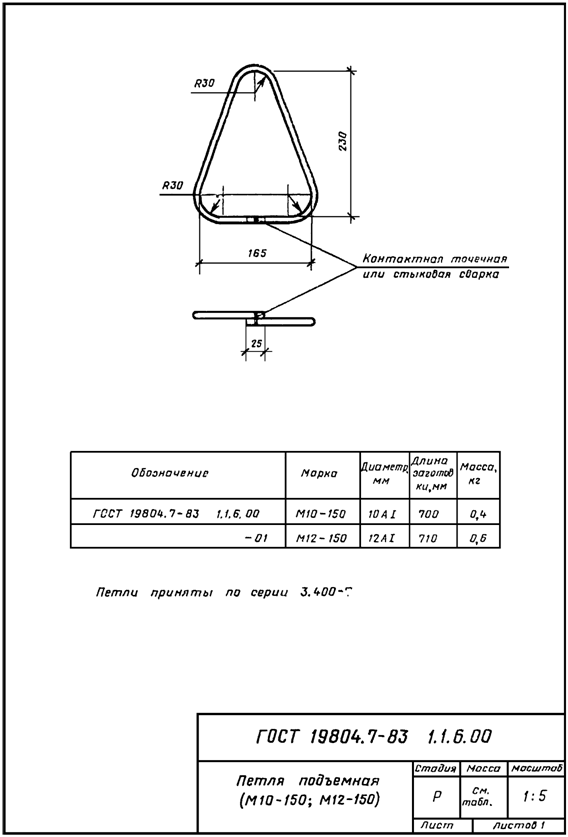

2.4.4. Подъем свай-колонн на копер следует производить с помощью стропа, закрепленного за сваю-колонну у верхней подъемной петли.

Строповка свай-колонн при подъеме на копер непосредственно за подъемную петлю запрещается.

2.5. Точность изготовления

2.5.1. Отклонения фактических размеров свай-колонн от проектных размеров не должны превышать, мм:

    - по длине ............................................ +/- 22

    - по длине от верха сваи-колонны до ее консолей ........ +/- 7

    - по длине от консолей до низа сваи-колонны ........... +/- 15

    - по размерам поперечного сечения и размерам консолей .. +/- 5

2.5.2. Отклонение от прямой линии (непрямолинейность) боковых граней на длине от верха сваи-колонны до ее консолей не должно превышать 3 мм на длине 2 м.

2.5.3. Отклонения от проектного положения стальных закладных изделий не должны превышать, мм:

    - в плоскости поверхности сваи-колонны ..................... 5

    - из плоскости поверхности сваи-колонны .................... 3



3. ПРАВИЛА ПРИЕМКИ



3.1. Приемку свай-колонн осуществляют в соответствии с требованиями ГОСТ 13015.1-81 и настоящего стандарта.

3.2. Приемочный контроль для каждой партии свай-колонн следует проводить неразрушающими методами.

3.3. При приемке свай-колонн по показателям точности геометрических размеров, отклонению от прямолинейности боковых граней, толщины защитного слоя бетона, расположения арматуры, качества бетонной поверхности применяют выборочный одноступенчатый контроль по ГОСТ 13015.1-81.



4. МЕТОДЫ КОНТРОЛЯ



4.1. Прочность бетона свай-колонн следует определять по ГОСТ 10180-90, ГОСТ 22690-88, ГОСТ 17624-87.

4.2. Плотность бетона следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.1-78.

Допускается определять плотность бетона по ГОСТ 17623-87.

4.3. Водонепроницаемость бетона следует определять по величине коэффициента фильтрации  согласно ГОСТ 12730.5-84.

Величины коэффициента фильтрации , соответствующие маркам бетона по водонепроницаемости, следует принимать по главе СНиП II-21-75.

При отсутствии необходимого оборудования марку бетона по водонепроницаемости допускается определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84.

4.4. Водопоглощение бетона свай-колонн, предназначенных для применения в условиях воздействия агрессивной среды, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.3-78.

4.5. Толщину защитного слоя бетона и положение арматуры в бетоне свай-колонн следует определять по ГОСТ 17625-83 или ГОСТ 22904-78.

При отсутствии необходимых приборов допускается вырубка борозд и обнажение арматуры сваи-колонны с последующей заделкой борозд.

4.6. Методы контроля и испытаний арматурных и закладных изделий установлены в ГОСТ 10922-90.

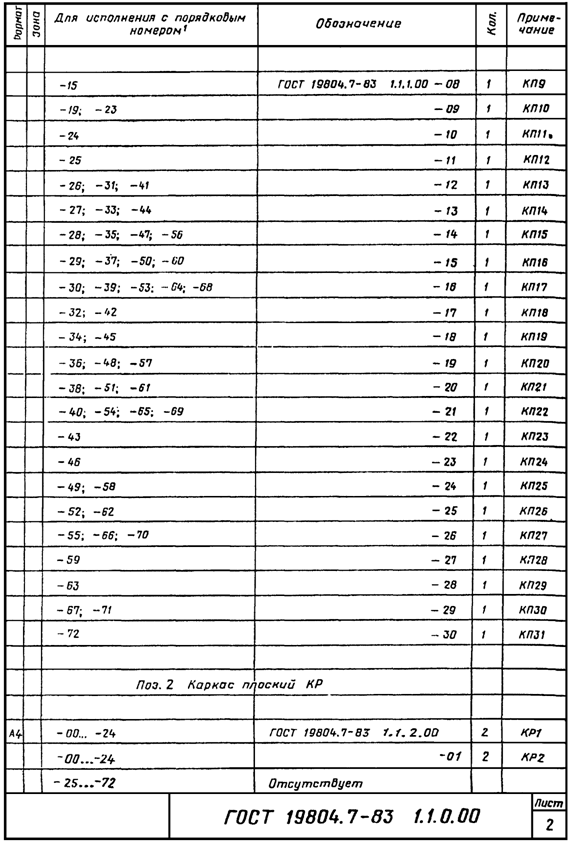

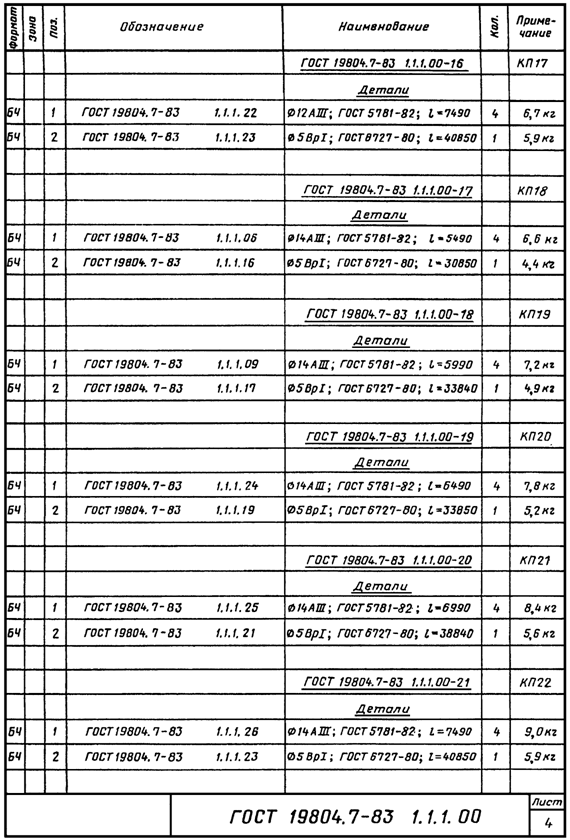

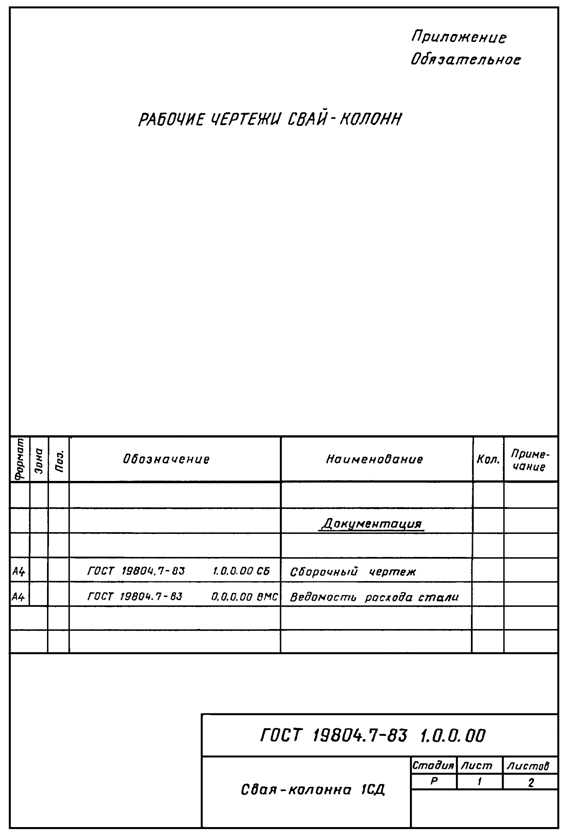

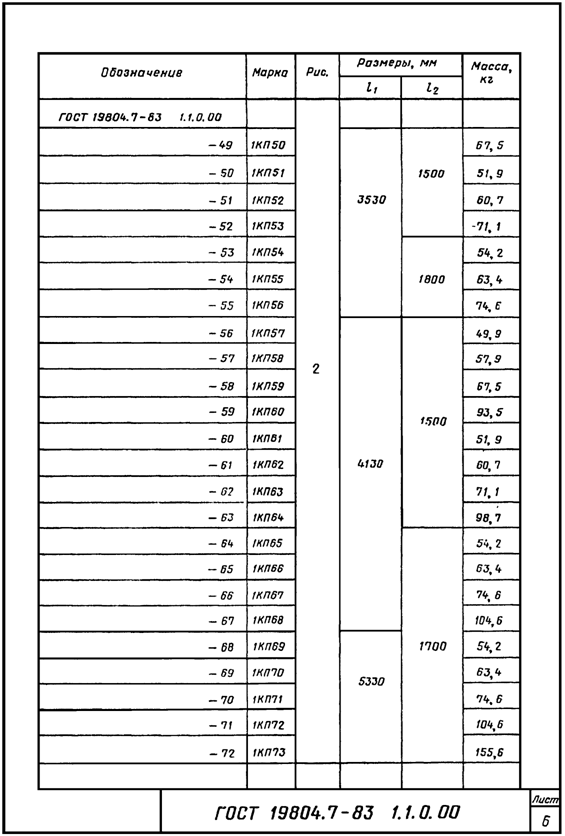

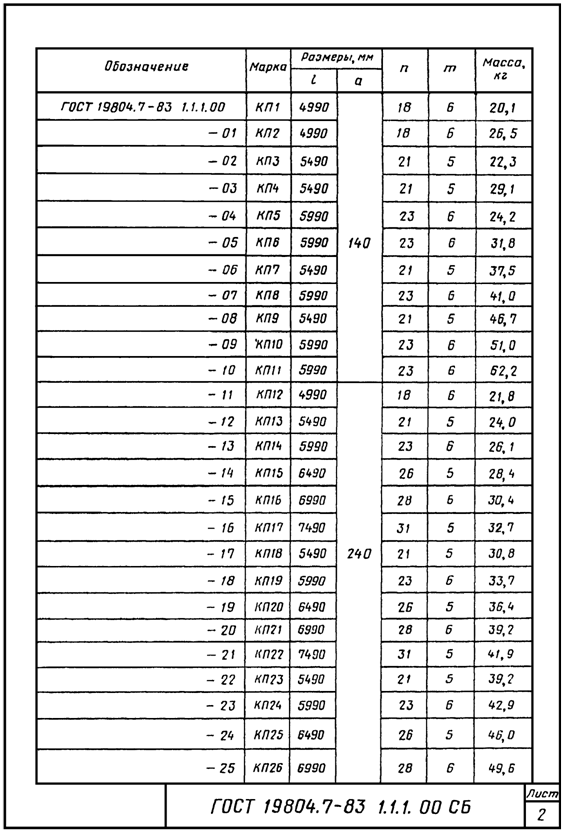

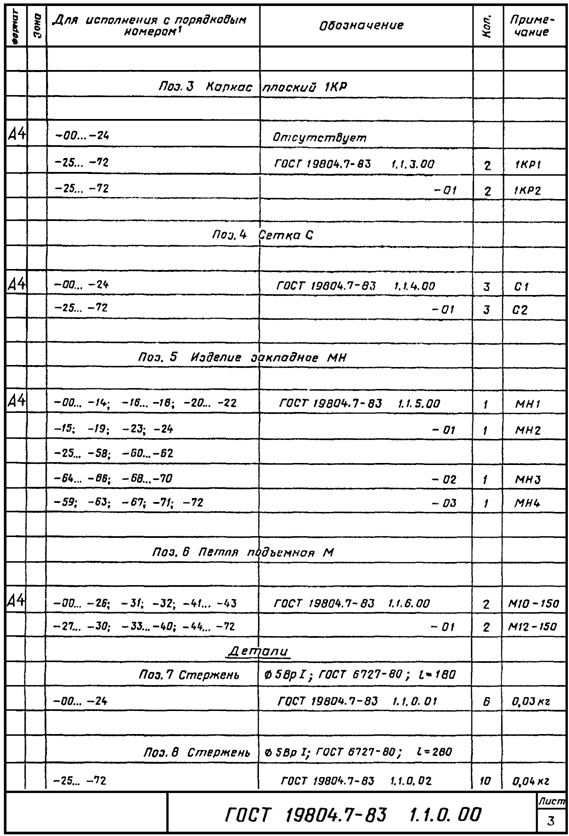

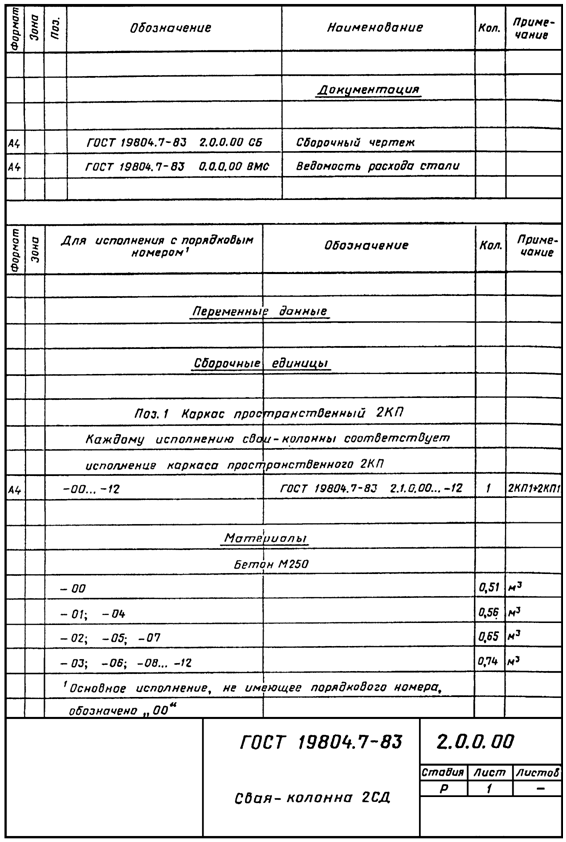

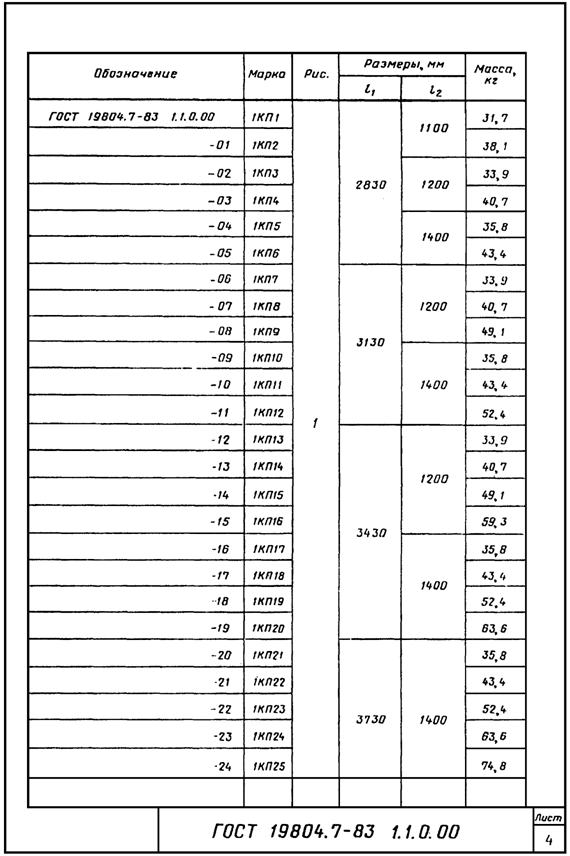

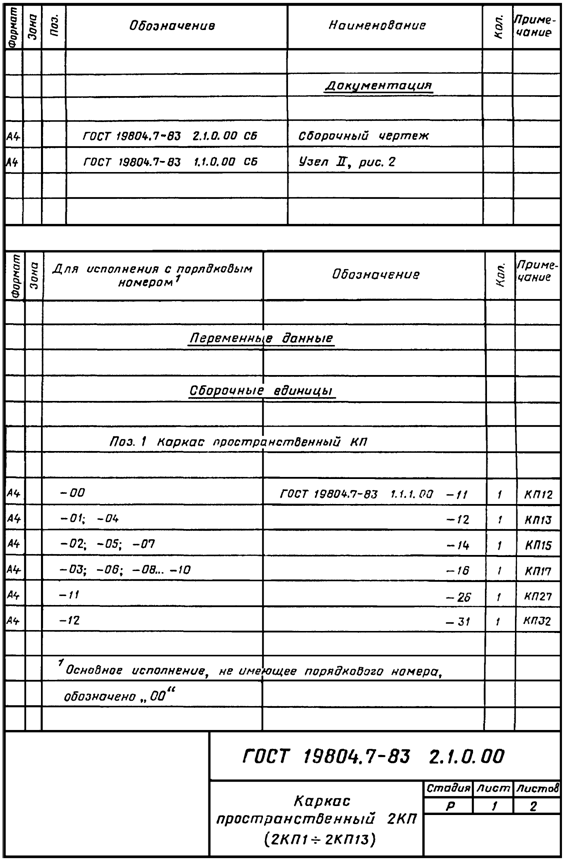

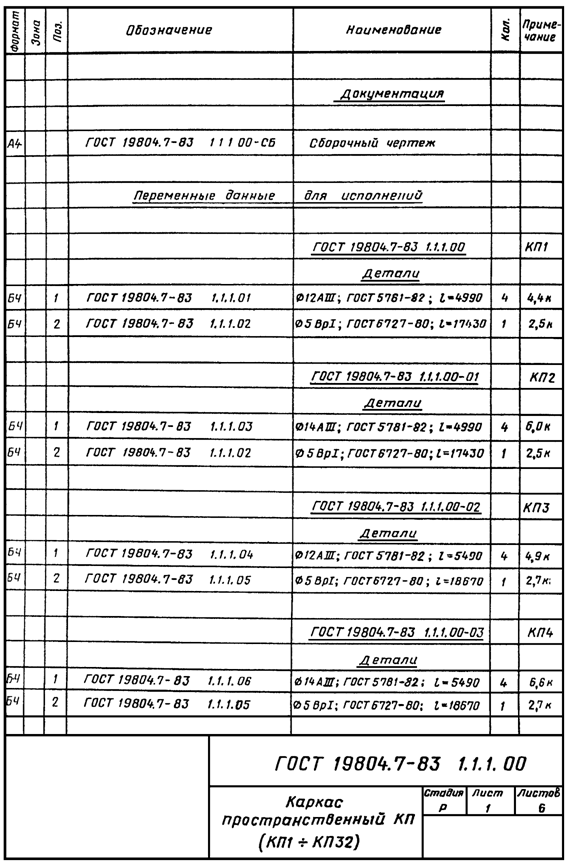

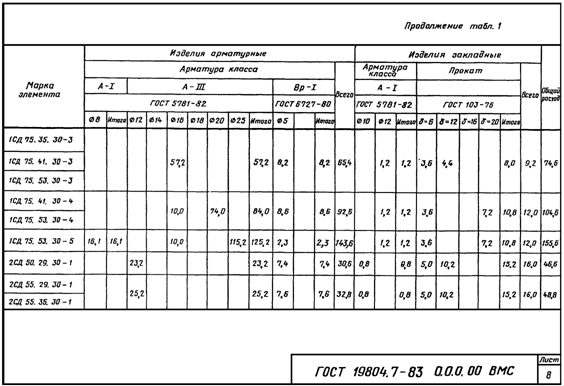

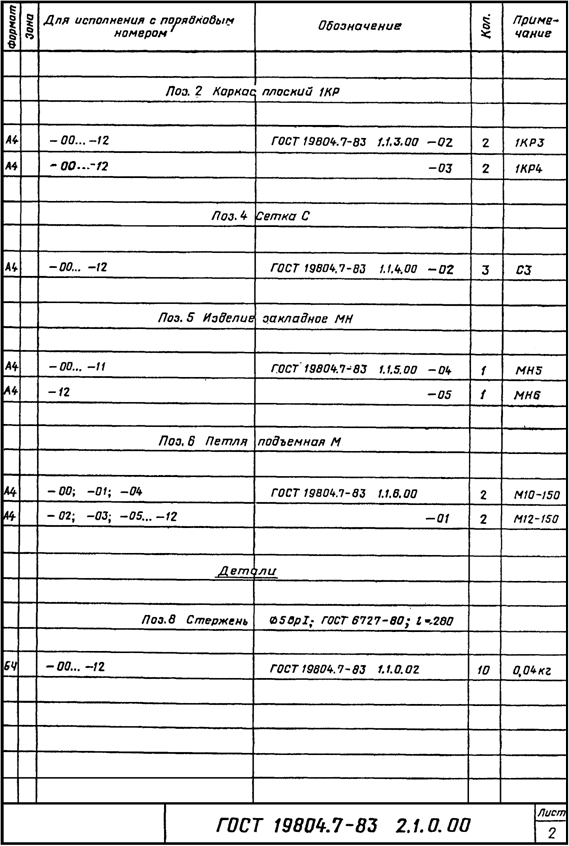

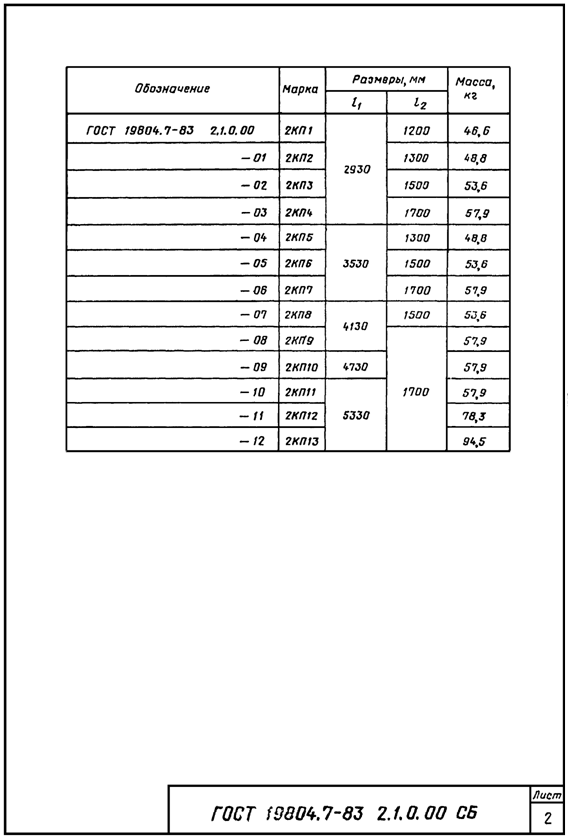

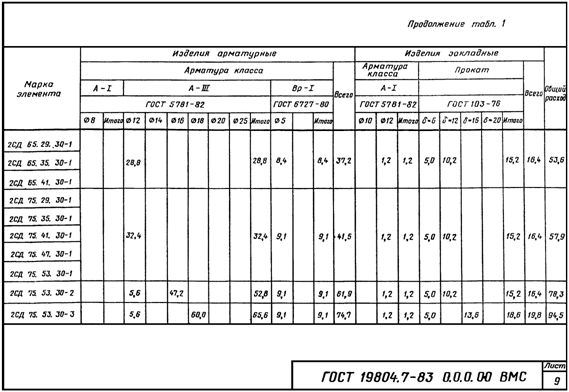

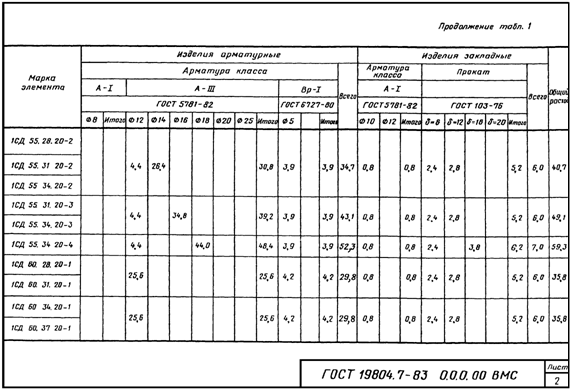

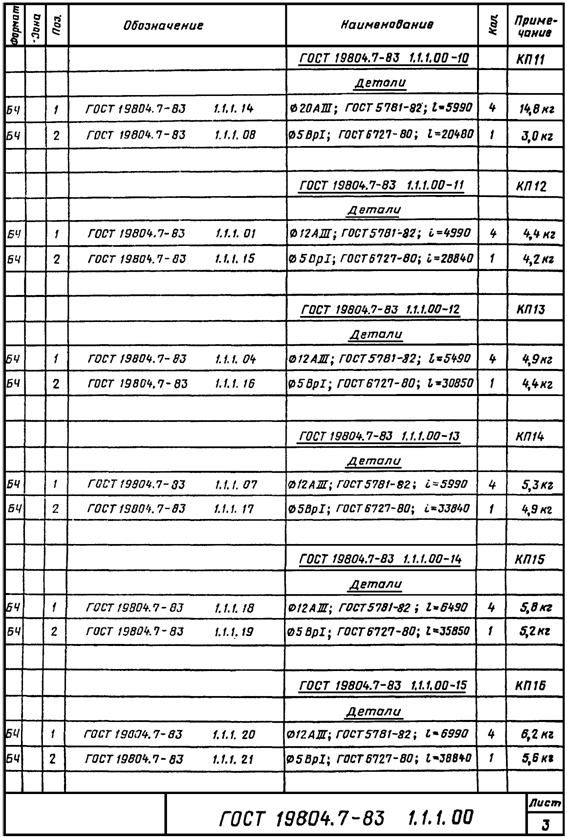

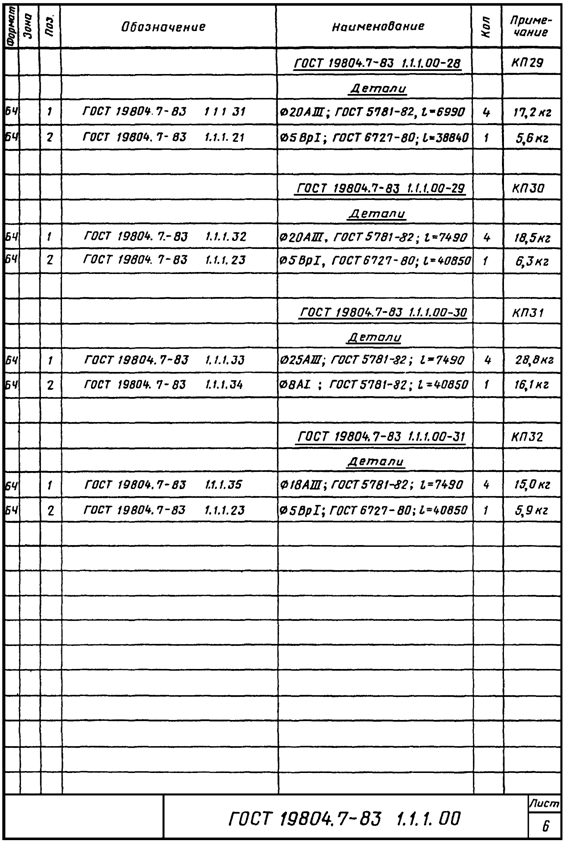

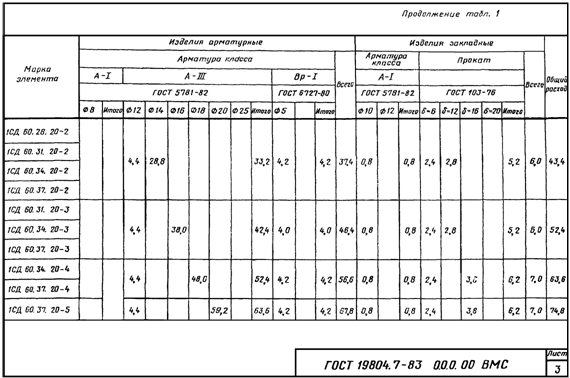

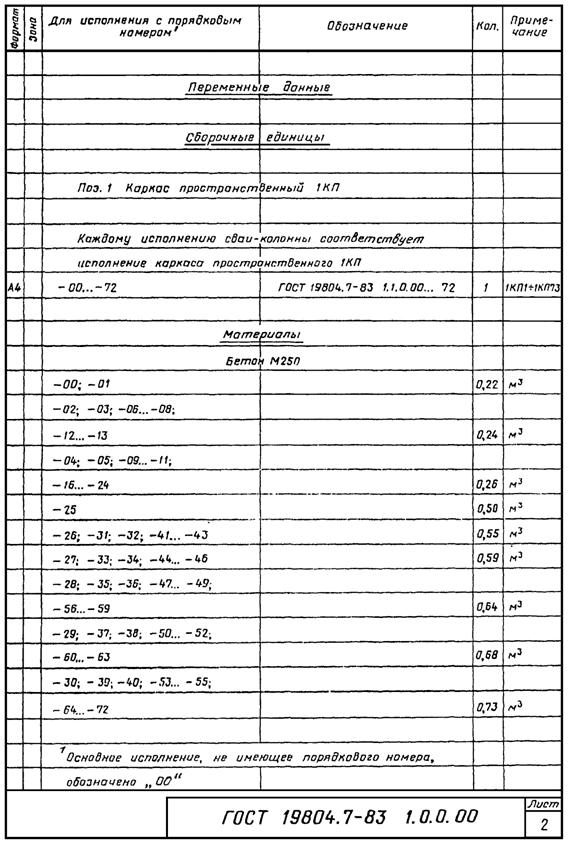

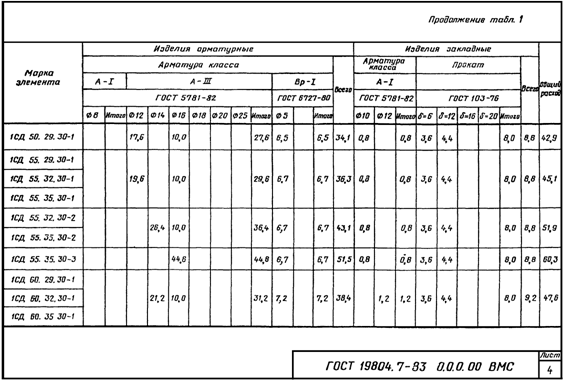

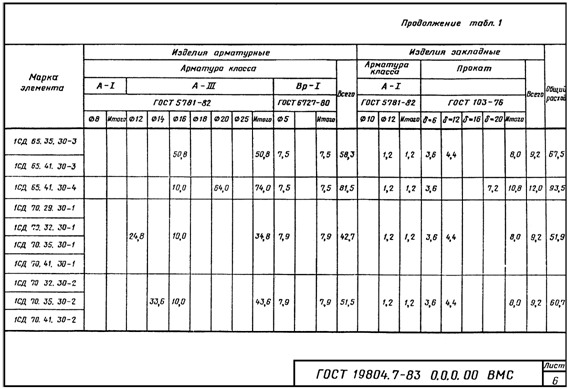

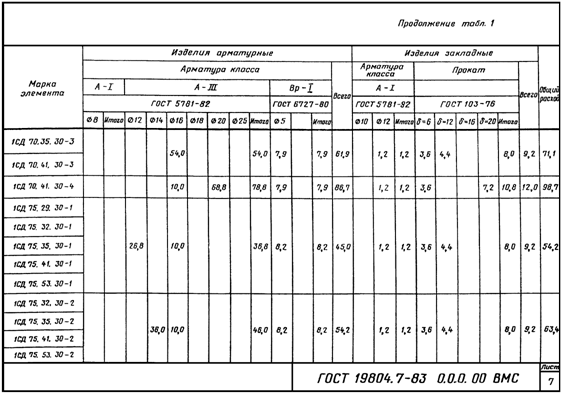

Приложение

Обязательное
