Утвержден и введен в действие

Постановлением Госстроя СССР

от 13 апреля 1981 г. N 51



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ДВЕРИ ДЕРЕВЯННЫЕ НАРУЖНЫЕ ДЛЯ ЖИЛЫХ И

ОБЩЕСТВЕННЫХ ЗДАНИЙ



ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ



Wooden external doors for dwellings and public

buildings. Types, structure and dimensions



ГОСТ 24698-81



Группа Ж32



ОКП 53 6110; ОКП 53 6196



Срок  введения

1 января 1984 года



Разработан Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Исполнители: Ю.А. Арго (руководитель темы), канд. техн. наук; И.В. Строков; И.С. Посельская; Г.Г. Коваленко; З.А. Буркова; Г.В. Левушкин.

Внесен Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР;

Зам. председателя С.Г. Змеул.



Настоящий стандарт распространяется на деревянные наружные распашные двери для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

Стандарт не распространяется на двери уникальных общественных зданий: вокзалов, театров, музеев, спортивных дворцов, выставочных павильонов, дворцов культуры.



1. ТИПЫ, РАЗМЕРЫ И МАРКИ



1.1. Двери, изготовляемые по настоящему стандарту, в зависимости от назначения подразделяются на следующие типы:

Н - входные и тамбурные;

С - служебные;

Л - люки и лазы.

1.2. Двери типа Н должны изготовляться с щитовыми и рамочными полотнами. Рамочные полотна могут быть качающимися. Двери типов С и Л должны изготовляться с щитовыми полотнами. Щитовые полотна могут изготовляться с реечной обшивкой.

Двери типов Н и С изготовляются с однопольными и двупольными, остекленными и глухими полотнами, с порогом и без порога.

1.3. Все двери, изготовляемые по настоящему стандарту, относятся к дверям повышенной влагостойкости.

1.4. Габаритные размеры дверей должны соответствовать указанным на черт. 1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в мм. Размеры проемов приведены в справочном Приложении 1.



ГАБАРИТНЫЕ РАЗМЕРЫ ДВЕРЕЙ





Черт. 1



По согласованию потребителя с предприятием-изготовителем допускается изменять рисунок остекления за счет уменьшения размеров стекол или их членения, а также применения глухих полотен.

Полотна дверей типа С, обиваемые с двух сторон тонколистовой оцинкованной сталью по ГОСТ 7118-78, имеют размеры по ширине на 6, а по высоте на 5 мм меньше, чем у полотен без обивки.

Дверьми типа С могут быть также двери со сплошным заполнением и усиленной коробкой по ГОСТ 6629-74.

1.5. Устанавливается следующая структура условного обозначения (марки) дверей.



     X   X   X  -  X   X   X

    ─┬─ ─┬─ ─┬─   ─┬─ ─┬─ ─┬─



     └───┼───┼─────┼───┼───┼──── Вид изделия: Д - дверь

         └───┼─────┼───┼───┼─────Тип изделия:

                             Н - входная или тамбурная;

                             С - служебная;

                             Л - люк или лаз

             └─────┼───┼───┼──── Размер проема по высоте в дм

                   └───┼───┼──── Размер проема по ширине в дм

                       └───┼──── Буквы, обозначающие:

                                А, Б и В - варианты рисунков

                                одного размера;

                                Г - дверь глухая;

                                К - дверь с качающимися полот-

                                нами;

                                Л - дверь левая;

                                П - дверь с порогом;

                                Т - дверь трудносгораемая;

                                У - дверь утепленная;

                                Щ - дверь щитовая;

                                Р1 и Р2 - обшивка и ее типы

                           └──── Обозначение настоящего стандарта



Примеры условных обозначений:

дверь входная или тамбурная однопольная для проема высотой 21 и шириной 9 дм, остекленная, с правой навеской щитового полотна, с порогом, с обшивкой типа 2:

ДН 21-9ПЩР2 ГОСТ 24698-81

то же, с левой навеской рамочного полотна:

ДН 21-9ЛП ГОСТ 24698-81

дверь входная или тамбурная с качающимися полотнами для проема высотой 24 и шириной 15 дм:

ДН 24-15К ГОСТ 24698-81

дверь служебная двупольная глухая, для проема высотой 21 и шириной 13 дм, утепленная:

ДС 21-13ГУ ГОСТ 24698-81

люк однопольный для проема высотой 13 и шириной 10 дм:

ДЛ 13-10 ГОСТ 24698-81



2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ



2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475-78, настоящего стандарта и по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт. 2 - 5, а размеры сечений - на черт. 6 - 13.



КОНСТРУКЦИЯ, ФОРМА И ТИПОРАЗМЕРЫ ДВЕРЕЙ



Двери щитовые





Сечения деталей см. на черт. 6 - 8.



Черт. 2

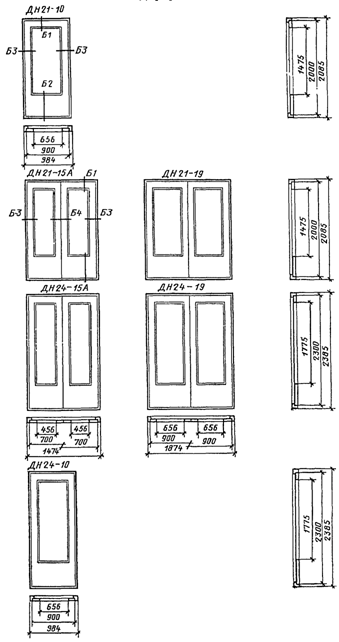

Двери рамочные





Сечения деталей см. на черт. 9.



Черт. 3





Сечения деталей см. на черт. 10.



Черт. 4



Двери рамочные с качающимися полотнами





ТИП С



Двери щитовые трудносгораемые и утепленные





ТИП Л



Люки и лазы





Сечения деталей см. на черт. 11 - 13.



Черт. 5



ТИП Н



Двери щитовые



Сечение А1





Сечение А2





Черт. 6. Сечения деталей дверей





Сечение А5





Сечение А6





Вариант с обкладкой





Черт. 7



Двери щитовые с обшивкой





Черт. 8



ТИП Н



Двери рамочные





Черт. 9



Сечение В1





Сечение В2





Сечение В3





Сечение В4





Сечение В5





Черт. 10



Двери рамочные с качающимися полотнами



Сечение Г1





Сечение Г2





Сечение Г3





Сечение Г4





Черт. 11



ТИП С



Двери щитовые



Трудносгораемые





Черт. 12



Утепленные





Черт. 12



ТИП Л



Люки и лазы





Черт. 13



2.3. Полотна щитовых дверей должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками.

Облицовка дверей производится материалами в соответствии с ГОСТ 475-78 в части, относящейся к дверям повышенной влагостойкости.

При условии сплошной обшивки дверей с наружной стороны профилированными рейками по ГОСТ 8242-75 по слою пергамина по ГОСТ 2697-75 или обшивки оцинкованной сталью по ГОСТ 7118-78 допускается применение твердых древесно - волокнистых плит марки Т-400 по ГОСТ 4598-74 или клееной фанеры марки ФК по ГОСТ 3916-69. Тамбурные двери допускается изготовлять без обшивки деревянными рейками. Рейки крепятся шурупами по ГОСТ 1144-80 или гвоздями по ГОСТ 4028-63 длиной 40 мм с антикоррозийным покрытием. Максимальный шаг креплений - 500 мм. Крепления в каждом ряду должны располагаться на одном уровне по всей ширине полотна.

2.4. Нижние части полотен дверей типа Н должны быть защищены деревянными планками толщиной 16 - 19 мм или полосами из декоративного бумажно-слоистого пластика толщиной 1,3 - 2,5 мм по ГОСТ 9590-76, сверхтвердых древесно-волокнистых плит толщиной 3,2 - 4 мм по ГОСТ 4598-74, тонколистовой оцинкованной стали. Древесные и пластмассовые защитные материалы крепят водостойким клеем и шурупами с антикоррозийным покрытием, а стальные полосы - шурупами длиной 30 - 40 мм по ГОСТ 1144-80. Шаг крепления по периметру 100 мм. Размеры защитных планок и полос указаны на черт. 6 - 11.

2.5. Полотна и коробки трудносгораемых и утепленных дверей типа С следует защищать тонколистовой оцинкованной сталью толщиной 0,35 - 0,8 мм по ГОСТ 7118-78 по всей поверхности с обеих сторон, как указано на черт. 12. Листы стали между собой соединяются в одинарный фальц.

2.6. Полотна трудносгораемых дверей типа С с обеих сторон покрывают слоями асбестового картона толщиной 5 мм по ГОСТ 2850-75.

Полотна утепленных дверей типа С покрывают с одной стороны слоем мягких древесно-волокнистых плит толщиной 12 мм по ГОСТ 4598-74. По периметру полотна со стороны изоляции крепят гвоздями или шурупами деревянные рейки 12 x 30 мм, шаг креплений 100 - 150 мм.

2.7. Для остекления дверей применяют оконное стекло толщиной 4 - 5 мм по ГОСТ 111-78.

Если стекло находится на расстоянии 800 мм или менее от низа полотна и при использовании стекол большого формата, должны устанавливаться защитные ограждения.

Примеры установки защитных ограждений приведены в рекомендуемом Приложении 2.

Толщина стекла, конструкция защитных решеток и изменения конструкции дверей, связанные с установкой электрозамков, должны быть указаны в рабочих чертежах.

2.8. Для защиты от механических повреждений снижения шума и теплопотерь двери типа Н должны быть укомплектованы дверными закрывателями типа ЗД1 по ГОСТ 5091-78, уплотняющими прокладками по ГОСТ 10174-72 или из пористой резины по ГОСТ 7338-77, дверными упорами типа УД1 по ГОСТ 5091-78. В двупольных дверях должны устанавливаться задвижки ЗТ или шпингалеты ШВ по ГОСТ 5090-79.

2.9. Необходимость комплектования дверей замками по ГОСТ 5089-80 должна указываться в заказе.

2.10. Расположение приборов и их типы приведены в обязательном Приложении 3.

2.11. В заказе на поставку дверей должно быть указано:

число дверей по маркам и обозначение настоящего стандарта;

вид и цвет отделки;

толщина стекла;

спецификация приборов.











Приложение 1

Справочное

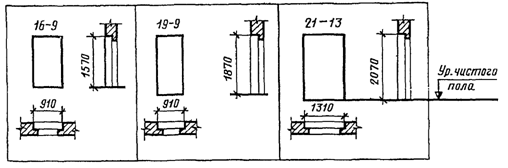

РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ



ТИП Н





Примечание. В скобках указаны размеры проемов для качающихся дверей.



ТИП С





ТИП Л













Приложение 2

Рекомендуемое



ПРИМЕРЫ УСТАНОВКИ ЗАЩИТНЫХ ОГРАЖДЕНИЙ



Деревянные ограждения





Металлические ограждения













Приложение 3

Обязательное



РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ



Однопольные двери типов Н и С





Двупольные двери типов Н и С





Двери типа Л





Петля для противовеса





Примечания. 1. В дверях типа С закрыватели не устанавливаются.

2. Замки устанавливаются в случаях, предусмотренных рабочими чертежами.

3. Ручки-скобы могут устанавливаться вертикально или горизонтально.

4. Петли для противовеса устанавливаются в однопольных люках. Допускается применение петель другой конструкции.
