Утвержден и введен в действие

Постановлением Госстандарта СССР

от 19 июня 1980 г. N 2904

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ

ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Triangular throw-away (indexable) carbide cutting

inserts. Design and dimensions

ГОСТ 19043-80

Группа В56

ОКП 19 6000

Дата введения

1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 N 2904.

3. В настоящий стандарт введен международный стандарт ИСО 883-85 "Пластины сменные твердосплавные (карбидные) с радиусами при вершине без крепежного отверстия. Размеры" в части пластин TNUN, TNGN.

4. Срок проверки - 2000 г., периодичность проверки - 10 лет.

5. Взамен ГОСТ 19043-73.

6. Ссылочные нормативно-технические документы

─────────────────────────────────────────┬────────────────────────

Обозначение НТД, на который дана ссылка │ Номер пункта

─────────────────────────────────────────┼────────────────────────

ГОСТ 19042-80 │ 4

ГОСТ 19086-80 │ 5

7. Ограничение срока действия отменено Постановлением Госстандарта СССР N 3609 от 29.12.1990.

8. Переиздание (апрель 1992 г.) с Изменениями N 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. N 2).

1. (Исключен, Изм. N 2).

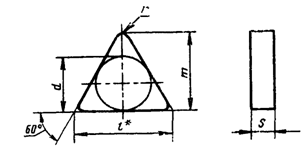

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

--------------------------------

<*> Размер для справок.

мм

────────────────────────────────────────────────────────────────┬────┬──────┬────┬───┬──────

Обозначение пластин классов допусков │ l │ d │ s │ r │ m

────────────────────────────────┬───────────────────────────────┤ │ │ │ │

U │ G │ │ │ │ │

────────────┬───────────┬───────┼────────────┬───────────┬──────┤ │ │ │ │

цифровое │ буквенно- │Приме- │ цифровое │ буквенно- │Приме-│ │ │ │ │

│ цифровое │няемо- │ │ цифровое │няе- │ │ │ │ │

│ │сть <*>│ │ │мость │ │ │ │ │

────────────┼───────────┼───────┼────────────┼───────────┼──────┼────┼──────┼────┼───┼──────

01111-110304│TNUN-110304│ │01131-110304│TNGN-110304│ │11,0│6,350 │3,18│0,4│9,128

────────────┼───────────┼───────┼────────────┼───────────┼──────┤ │ │ ├───┼──────

01111-110308│TNUN-110308│ │01131-110308│TNGN-110308│ │ │ │ │0,8│8,731

────────────┼───────────┼───────┼────────────┼───────────┼──────┼────┼──────┤ ├───┼──────

01111-160304│TNUN-160304│ │01131-160304│TNGN-160304│ │16,5│9,525 │ │0,4│13,891

01111-160308│TNUN-160308│ │01131-160308│TNGN-160308│ │ │ │ │0,8│13,494

01111-160312│TNUN-160312│ │01131-160312│TNGN-160312│ │ │ │ │1,2│13,097

────────────┼───────────┼───────┼────────────┼───────────┼──────┤ │ ├────┼───┼──────

01111-160404│TNUN-160404│ │- │- │ │ │ │4,76│0,4│13,891

01111-160408│TNUN-160408│ │01131-160408│TNGN-160408│ │ │ │ │0,8│13,494

01111-160412│TNUN-160412│ │01131-160412│TNGN-160412│ │ │ │ │1,2│13,097

01111-160416│TNUN-160416│ │- │_ │ │ │ │ │1,6│12,700

01111-220404│TNUN-220404│ │- │- │ │22,0│12,700│ │0,4│18,653

01111-220408│TNUN-220408│ │01131-220408│TNGN-220408│ │ │ │ │0,8│18,256

01111-220412│TNUN-220412│ │01131-220412│TNGN-220412│ │ │ │ │1,2│17,859

01111-220416│TNUN-220416│ │- │- │ │ │ │ │1,6│17,463

01111-220424│TNUN-220424│ │- │- │ │ │ │ │2,4│16,550

01111-270612│TNUN-270612│ │- │- │ │27,5│15,875│6,35│1,2│22,622

01111-270616│TNUN-270616│ │- │- │ │ │ │ │1,6│22,225

-----------------------------------

<*> См. Приложение 3.

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6-ОМ класса допуска U, длиной режущей кромки l = 11,0 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм:

19 6516 0352 110304

3. Ориентировочная масса пластин указана в Приложении 1.

4. Система обозначений пластин - по ГОСТ 19042-80.

5. Технические требования - по ГОСТ 19086-80.

6. Применяемые марки сплавов указаны в Приложении 2.

(Введен дополнительно, Изм. N 3).

Приложение 1

Справочное

ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН

────────────┬───────────────────────────────────────────────────────────────────────────

Цифровое │ Ориентировочная масса пластин, г

обозначение ├──────────────────────────────────────────────┬───────┬────────────────────

пластин │ из твердого сплава марок │из без-│ из твердого сплава

│ │вольф- │ с износостойким

│ │рамовых│ покрытием

│ │твердых│

│ │сплавов│

├────────┬──────┬─────┬─────┬──────┬─────┬─────┼───────┼──────┬──────┬──────

│ВК10-ХОМ│ВК6-ОМ│ ВК6 │ ВК8 │Т15К10│Т14К8│Т15К6│ КНТ16 │ВП3115│ВП3325│ВП1255

│ │ │ │ │ │ │ │ ТН20 │ │ │

────────────┼────────┼──────┼─────┼─────┼──────┼─────┼─────┼───────┼──────┼──────┼──────

01111-110304│2,40 │2,46 │2,46 │2,42 │2,13 │1,93 │1,89 │0,96 │2,46 │2,42 │2,25

01131-110304│ │ │ │ │ │ │ │ │ │ │

01111-110308│2,35 │2,40 │2,40 │2,37 │2,08 │1,88 │1,85 │0,94 │2,40 │2,57 │2,20

01131-110308│ │ │ │ │ │ │ │ │ │ │

01111-160304│5,40 │5,53 │5,53 │5,46 │4,78 │4,34 │4,26 │2,16 │5,53 │5,46 │5,07

01131-160304│ │ │ │ │ │ │ │ │ │ │

01111-160308│5,35 │5,49 │5,49 │5,41 │4,74 │4,30 │4,22 │2,13 │5,49 │5,41 │5,03

01131-160308│ │ │ │ │ │ │ │ │ │ │

01111-160312│5,28 │5,41 │5,41 │5,33 │4,68 │4,24 │4,17 │2,11 │5,41 │5,33 │4,95

01131-160312│ │ │ │ │ │ │ │ │ │ │

01111-160404│8,08 │8,28 │8,28 │8,17 │7,16 │6,49 │6,38 │3,23 │8,28 │8,17 │7,59

01111-160408│8,02 │8,21 │8,21 │8,10 │7,10 │6,43 │6,32 │3,20 │8,21 │8,10 │7,53

01131-160408│ │ │ │ │ │ │ │ │ │ │

01111-160412│7,91 │8,09 │8,09 │7,99 │7,00 │6,34 │6,23 │3,15 │8,09 │7,99 │7,43

01131-160412│ │ │ │ │ │ │ │ │ │ │

01111-160416│7,75 │7,93 │7,93 │7,83 │6,86 │6,22 │6,11 │3,09 │7,93 │7,83 │7,28

01111-220404│14,35 │14,70 │14,70│14,50│12,80 │11,60│11,40│- │14,70 │14,50 │13,40

01111-220408│14,35 │14,67 │14,67│14,50│11,50 │11,30│9,61 │- │14,67 │14,50 │13,48

01131-220408│ │ │ │ │ │ │ │ │ │ │

01111-220412│14,25 │14,60 │14,60│14,40│12,60 │11,40│11,20│- │14,60 │14,40 │13,39

01131-220412│ │ │ │ │ │ │ │ │ │ │

01111-220416│14,15 │14,40 │14,40│14,20│12,50 │11,30│11,10│- │14,40 │14,20 │13,20

01111-220424│13,56 │13,90 │13,90│13,70│12,00 │10,90│10,70│- │13,90 │13,70 │12,74

01111-270612│29,79 │30,50 │30,50│30,10│26,40 │23,90│23,50│- │30,50 │30,10 │27,99

01111-270616│29,60 │30,30 │30,30│29,90│26,20 │23,70│23,30│- │30,30 │29,90 │27,80

Приложение 2

Рекомендуемое

ПРИМЕНЕНИЕ МАРОК СПЛАВОВ ПЛАСТИН

─────────────┬──────────┬──────────┬──────────────────────────────

Цифровое │ Основное │Дополни- │ Применение по специальному

обозначение │примененне│тельное │ заказу

пластин │ │применение│

─────────────┼──────────┼──────────┼──────────────────────────────

01111-110304 │- │- │N 1, N 2, N 3, N 4, N 5, N 6,

01131-110304 │ │ │N 7, N 8, N 9, N 10, N 11

─────────────┼──────────┼──────────┼──────────────────────────────

01111-110308 │N 7 │N 3, N 9 │N 1, N 2, N 4, N 5, N 6, N 8,

│ │ │N 10, N 11

─────────────┼──────────┼──────────┼──────────────────────────────

01131-110308 │- │N 1, N 7 │N 2, N 3, N 4, N 5, N 6, N 8,

│ │ │N 9, N 10, N 11

─────────────┼──────────┼──────────┼──────────────────────────────

01111-160304 │- │N 1, N 2, │N 3, N 4, N 5, N 7, N 8, N 9,

01131-160304 │ │N 6 │N 10

─────────────┼──────────┼──────────┼──────────────────────────────

01111-160308 │N 3, N 7 │N 1, N 2, │N 4, N 5, N 6, N 8, N 10, N 11

│ │N 9 │

─────────────┼──────────┼──────────┼──────────────────────────────

01131-160308 │- │- │N 1, N 2, N 3, N 4, N 5, N 6,

│ │ │N 7, N 8, N 9, N 10, N 11

─────────────┼──────────┼──────────┼──────────────────────────────

01111-160312 │- │- │N 1, N 2, N 3, N 4, N 5, N 6,

01131-160312 │ │ │N 7, N 8, N 9, N 10, N 11

─────────────┤ │ │

01111-160404 │ │ │

─────────────┼──────────┼──────────┼──────────────────────────────

01111-160408 │N 3, N 5, │N 1, N 2, │N 4, N 8, N 10

│N 7, N 9, │N 6 │

│N 11 │ │

─────────────┼──────────┼──────────┼──────────────────────────────

01131-160408 │N 7, N 9 │N 1, N 2, │N 3, N 4, N 5, N 6, N 8,

│ │ │N 10, N 11

─────────────┼──────────┼──────────┼──────────────────────────────

01111-160412 │N 3, N 4, │N 1, N 2, │N 8, N 10

│N 5, N 6, │ │

│N 7, N 9, │ │

│N 11 │ │

─────────────┼──────────┼──────────┼──────────────────────────────

01131-160412 │N 3, N 7, │- │N 1, N 2, N 4, N 5, N 6, N 8,

│N 9 │ │N 10, N 11

─────────────┼──────────┼──────────┼──────────────────────────────

01111-160416 │N 5, N 11 │N 4, N 9 │N 1, N 2, N 3, N 6, N 7, N 8,

│ │ │N 10

─────────────┼──────────┼──────────┼──────────────────────────────

01111-220404 │- │- │N 1, N 2, N 3, N 4, N 5, N 6,

│ │ │N 7, N 9, N 10, N 11

─────────────┼──────────┼──────────┼──────────────────────────────

01111-220408 │- │- │N 1, N 2, N 3, N 4, N 5, N 6,

01131-220408 │ │ │N 7, N 9, N 10, N 11

─────────────┼──────────┼──────────┼──────────────────────────────

01111-220412 │N 10 │N 5, N 6 │N 1, N 2, N 3, N 4, N 7, N 9,

│ │ │N 11

─────────────┼──────────┼──────────┼──────────────────────────────

01131-220412 │N 3, N 6 │- │N 1, N 2, N 4, N 5, N 7, N 9,

│ │ │N 10, N 11

─────────────┼──────────┼──────────┼──────────────────────────────

01111-220416 │- │- │N 1, N 2, N 3, N 4, N 5, N 6,

│ │ │N 7, N 9, N 10, N 11

─────────────┼──────────┼──────────┼──────────────────────────────

01111-220424 │N 10 │- │N 2, N 1, N 3, N 4, N 5, N 6,

│ │ │N 7, N 9, N 11

─────────────┼──────────┼──────────┼──────────────────────────────

01111-270612 │- │- │N 1, N 2, N 3, N 4, N 5, N 6,

01111-270616 │ │ │N 7, N 9, N 10, N 11

N 1 - ВК10-ХОМ; N 2 - ВК6-ОМ, N 3 - ВК6; N 4 - ВК8; N 5 - Т5К10; N 6 - Т14К8; N 7 - Т15К6; N 8 - КНТ16, ТН-20; N 9 - ВП3115; N 10 - ВП3325; N 11 - ВП1255.

Приложение 3

Справочное

ПРИМЕНЕНИЕ ПЛАСТИН

───────┬────────┬─────────────────────────────────────────────────

d │ Задний │ Пластины классов допусков U, G

│ угол ├─────────────────────────────────────────────────

│ альфа │ без стружколомаюших канавок (N)

│ n ├────────────┬────────────────────────────────────

│ │обозначение │ радиус при вершине r

│ │ │ эпсилон

│ │ ├────────┬─────────┬────────┬────────

│ │ │ 0,4 │ 0,8 │ 1,2 │ 1,6

───────┼────────┼────────────┼────────┼─────────┼────────┼────────

6,35 │0° │TNUN 1103 │+ │+ │+++ │++

│ ├────────────┼────────┼─────────┼────────┼────────

│ │TNGN 1103 │+ │+++ │+++ │++

───────┤ ├────────────┼────────┼─────────┼────────┼────────

9,525 │ │TNUN 1603 │+++ │+++ │+++ │++

│ ├────────────┼────────┼─────────┼────────┼────────

│ │TNGN 1603 │+++ │+++ │+++ │++

│ ├────────────┼────────┼─────────┼────────┼────────

│ │TNUN 1604 │+++ │+ │+ │+++

│ ├────────────┼────────┼─────────┼────────┼────────

│ │TNGN 1604 │+++ │+ │+ │+++

───────┤ ├────────────┼────────┼─────────┼────────┼────────

12,7 │ │TNUN 2204 │++ │+++ │+ │+

│ ├────────────┼────────┼─────────┼────────┼────────

│ │TNGN 2204 │++ │+++ │+ │+++

Примечание. + - пластины основного применения, стандартизованные.

++ - пластины ограниченного применения, нестандартизованные.

+++ - пластины, не рекомендуемые для применения.

Приложения 2, 3. (Введены дополнительно, Изм. N 2).
