ГОСТ 20019-74

Сплавы твердые спеченные . Метод определение предела прочности при поперечном изгибе

Обозначение:ГОСТ 20019-74
Статус:действующий
Название рус.:Сплавы твердые спеченные . Метод определение предела прочности при поперечном изгибе
Название англ.:Sintered hard metals. Determination of cross-bending strength
Дата актуализации текста:27.10.2010
Дата актуализации описания:27.10.2010
Дата введения в действие:01.01.1976
Область и условия применения:Настоящий стандарт распространяется на твердые спеченные сплавы с содержанием связующего металла до 25% (по массе) и устанавливает метод определения предела прочности при поперечном изгибе при температуре 293 +15 -10 К (20 +15 -10 град. С).
Метод заключается в разрушении образца, свободно лежащего на двух опорах, силой, приложенной в середине пролета, в условиях кратковременного статического нагружения
Список изменений:№1 от 01.01.1982 (рег. 08.08.1980) «Срок действия продлен»
№2 от 01.01.1986 (рег. 19.06.1985) «Срок действия продлен»
№3 от 01.03.1991 (рег. 30.10.1990) «Срок действия продлен»

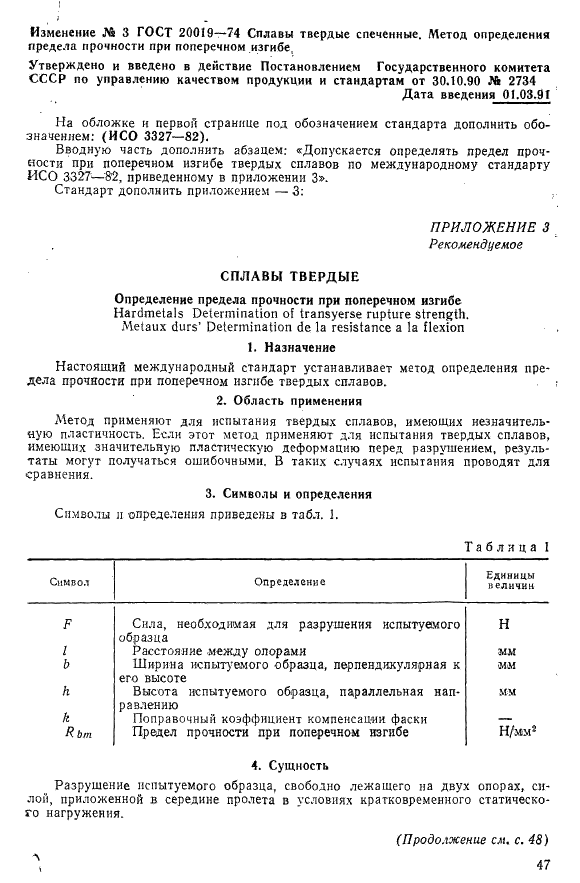

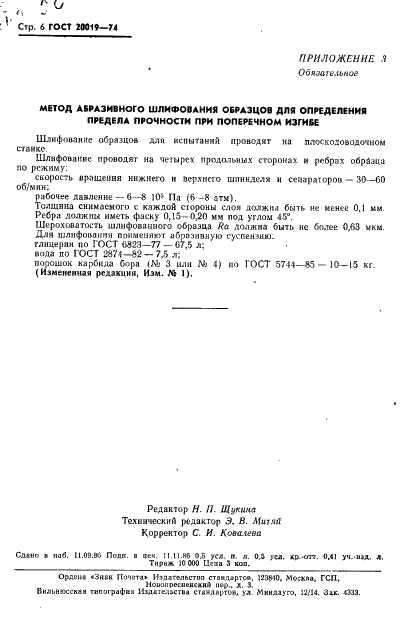

ГОСТ 20019-74
ГОСТ 20019-74
ГОСТ 20019-74
ГОСТ 20019-74
ГОСТ 20019-74
ГОСТ 20019-74
ГОСТ 20019-74
ГОСТ 20019-74
ГОСТ 20019-74
ГОСТ 20019-74





© Информационно-справочная онлайн система "Технорма.RU" , 2010.
Бесплатный круглосуточный доступ к любым документам системы.

При полном или частичном использовании любой информации активная гиперссылка на Tehnorma.RU обязательна.


Внимание! Все документы, размещенные на этом сайте, не являются их официальным изданием.

Яндекс цитирования
