ГОСТ 9454-78

Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах

Обозначение:ГОСТ 9454-78
Статус:действующий
Название рус.:Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
Название англ.:Metals. Method for testing the impact strength at low, room and high temperature
Дата актуализации текста:27.10.2010
Дата актуализации описания:27.10.2010
Дата введения в действие:01.01.1979
Область и условия применения:Настоящий стандарт распространяется на черные и цветные металлы и сплавы и устанавливает метод испытания на ударный изгиб при температуре от минус 100 до плюс 1200 град. С.
Метод основан на разрушении образца с концентратором посередине одним ударом маятникового копра. Концы образца располагают на опорах. В результате испытания определяют полную работу, затраченную при ударе (работу удара), или ударную вязкость.
Под ударной вязкостью следует понимать работу удара, отнесенную к начальной площади поперечного сечения образца в месте концентратора
Взамен:ГОСТ 9454-60 ГОСТ 9455-60 ГОСТ 9456-60
Список изменений:№0 от 01.04.2008 (рег. 01.04.2008) «Дата введения перенесена»
№1 от 01.01.1982 (рег. 14.10.1981) «Срок действия продлен»
№2 от 01.09.1988 (рег. 11.03.1988) «Поправка»
Приложение №1:Поправка к ГОСТ 9454-78

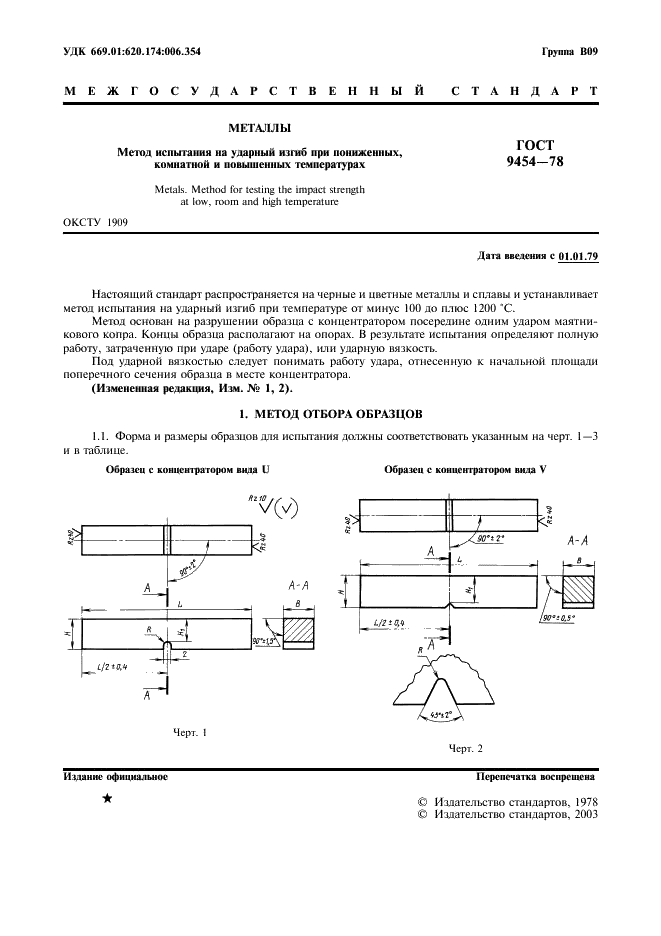

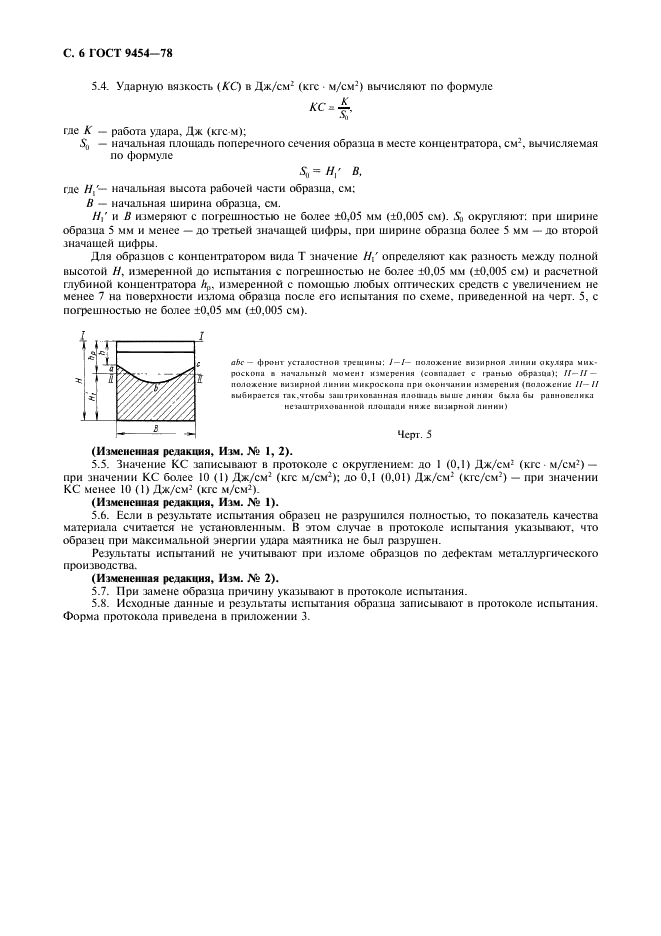

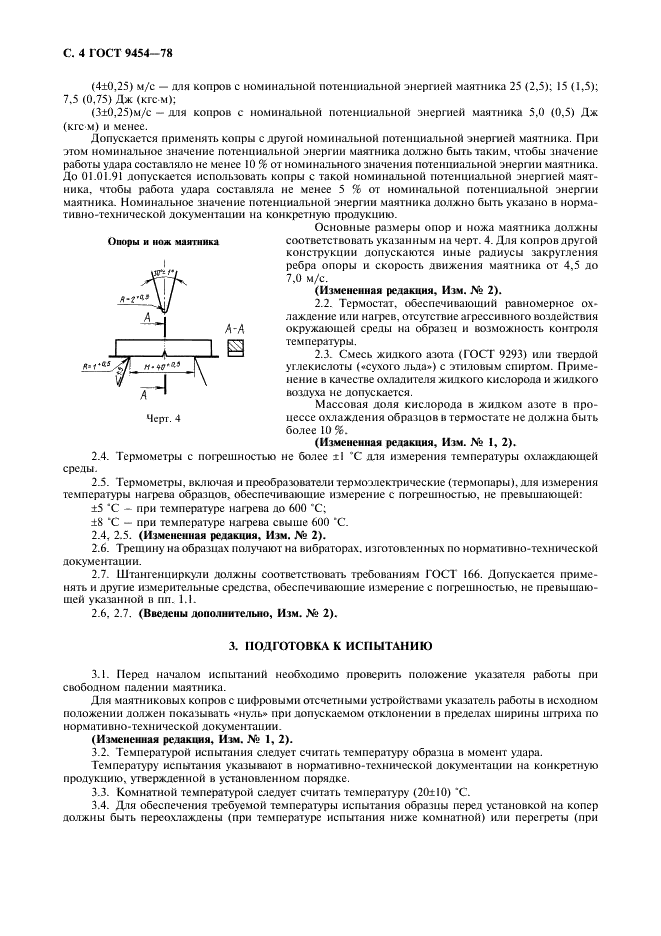

ГОСТ 9454-78
ГОСТ 9454-78
ГОСТ 9454-78
ГОСТ 9454-78
ГОСТ 9454-78
ГОСТ 9454-78
ГОСТ 9454-78
ГОСТ 9454-78
ГОСТ 9454-78
ГОСТ 9454-78
ГОСТ 9454-78


Поправка к ГОСТ 9454-78

Обозначение:Поправка к ГОСТ 9454-78
Дата введения в действие:01.04.2008
Дата актуализации:01.08.2008


Поправка к ГОСТ 9454-78





© Информационно-справочная онлайн система "Технорма.RU" , 2010.
Бесплатный круглосуточный доступ к любым документам системы.

При полном или частичном использовании любой информации активная гиперссылка на Tehnorma.RU обязательна.


Внимание! Все документы, размещенные на этом сайте, не являются их официальным изданием.

Яндекс цитирования
