ГОСТ 20184-81

Основные нормы взаимозаменяемости. Передачи червячные цилиндрические мелкомодульные. Исходный червяк и исходный производящий червяк

Обозначение:ГОСТ 20184-81
Статус:действующий
Название рус.:Основные нормы взаимозаменяемости. Передачи червячные цилиндрические мелкомодульные. Исходный червяк и исходный производящий червяк
Название англ.:Basic requirements for interchangeability. Cylindrical small modyle worm pairs. Basic worm and basic generating worm
Дата актуализации текста:27.10.2010
Дата актуализации описания:27.10.2010
Дата введения в действие:01.01.1982
Область и условия применения:Настоящий стандарт распространяется на цилиндрические червячные мелкомодульные передачи с архимедовыми червяками ZA, эвольвентными червяками ZI, червяками с прямолинейным профилем витка ZN1, червяками и прямолинейным профилем впадины ZN2, червяками, образованными конусом ZK1 и ZK2, и устанавливает исходный червяк и исходный производящий червяк и радиальные зазоры червячной передачи с модулем от 0,1 до менее 1 мм и с углом подъема менее 26,5650 град.
Настоящий стандарт также распространяется на передачи, состоящие из цилиндрического червяка и цилиндрического прямо- или косозубого зубчатого колеса (рейки) с исходным контуром по ГОСТ 9587-81
Взамен:ГОСТ 20184-74

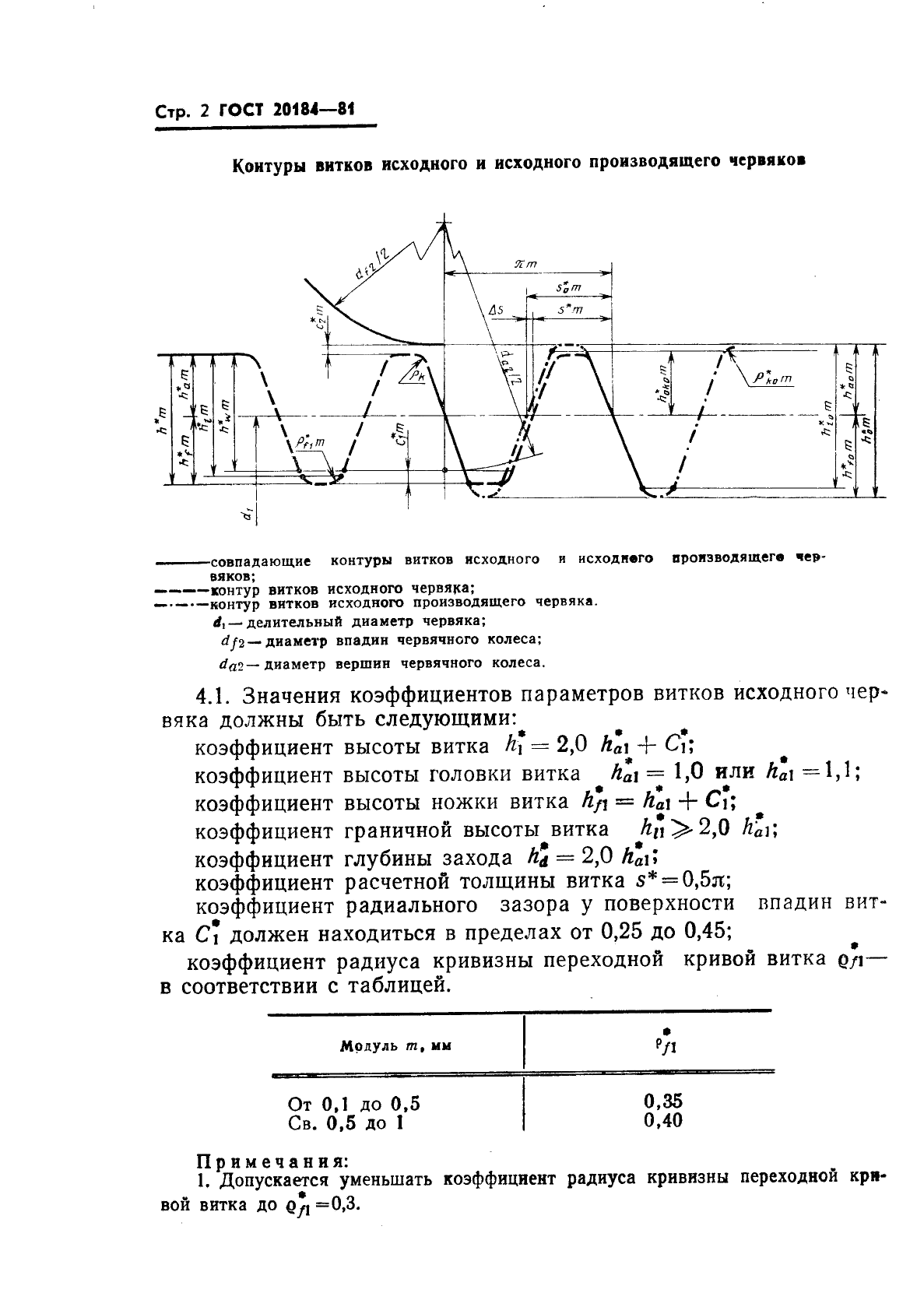

ГОСТ 20184-81
ГОСТ 20184-81
ГОСТ 20184-81
ГОСТ 20184-81
ГОСТ 20184-81
ГОСТ 20184-81
